NAINI UBRIZGAVANJA GORIVA U KOMPRESIONI PROSTOR MOTORA DECENTRALIZIRANI

NAČINI UBRIZGAVANJA GORIVA U KOMPRESIONI PROSTOR MOTORA ØDECENTRALIZIRANI SUSTAV Izradio: Alen Panić, dipl. ing. , Prometna škola Rijeka

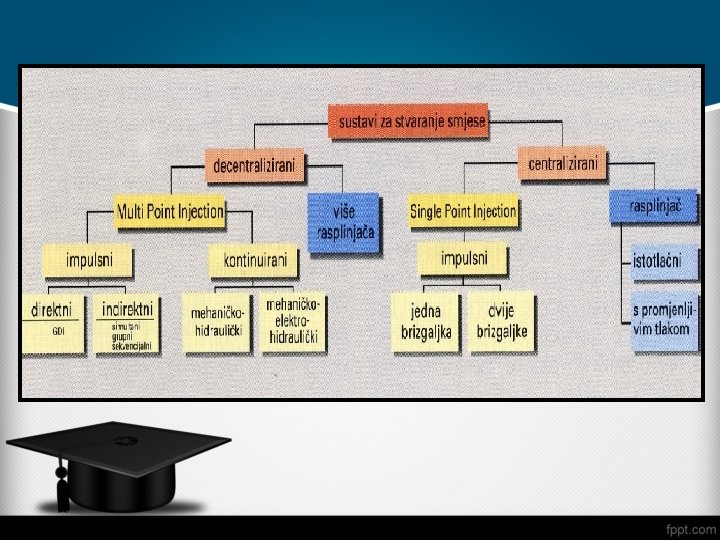

Sustavi za stvaranje gorive smjese mogu biti decentralizirani i centralizirani. Kada govorimo o decentraliziranom sustavu ubrizgavanja goriva razlikujemo sljedeće: • Multi Point Injection • Sustav više rasplinjača

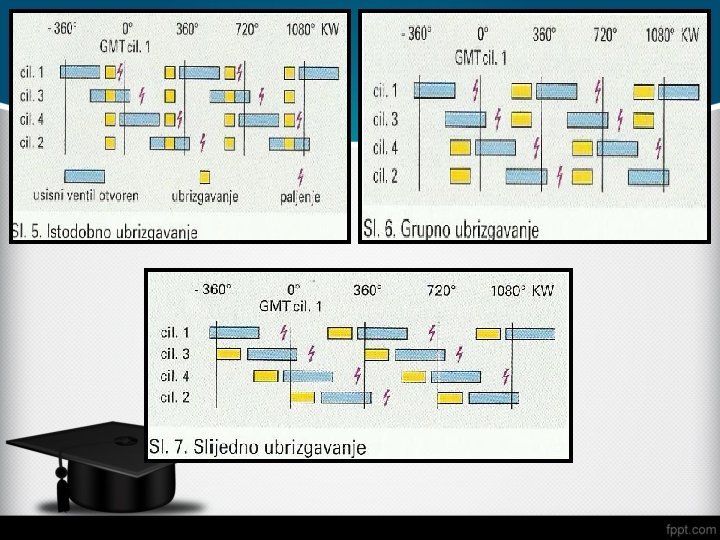

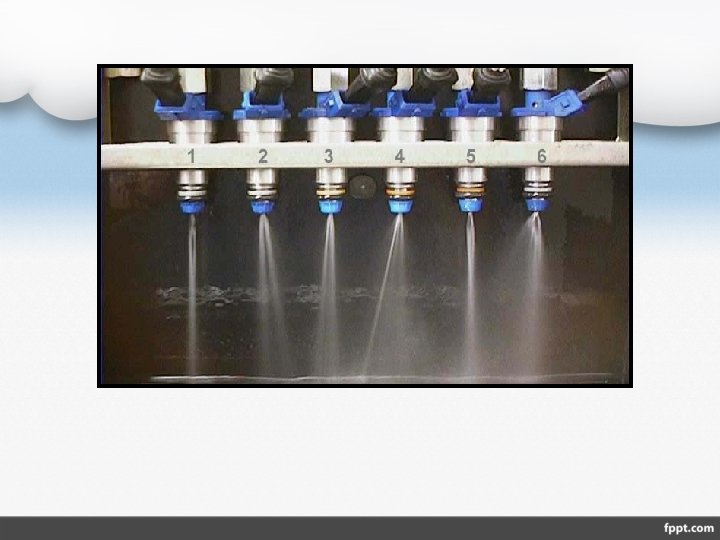

Kod Multi Point Injection sustava možemo razlikovati sljedeće načine ubrizgavanja: • istodobno ili simultano • grupno ubrizgavanje • slijedno ili sekvencijalno ubrizgavanje

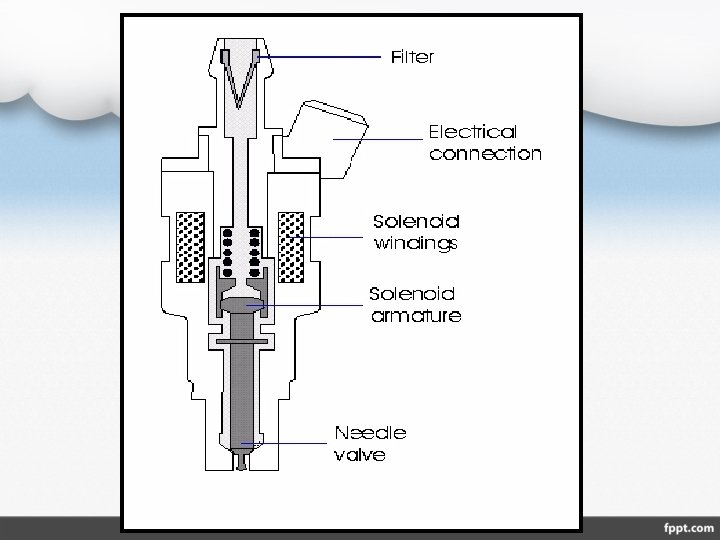

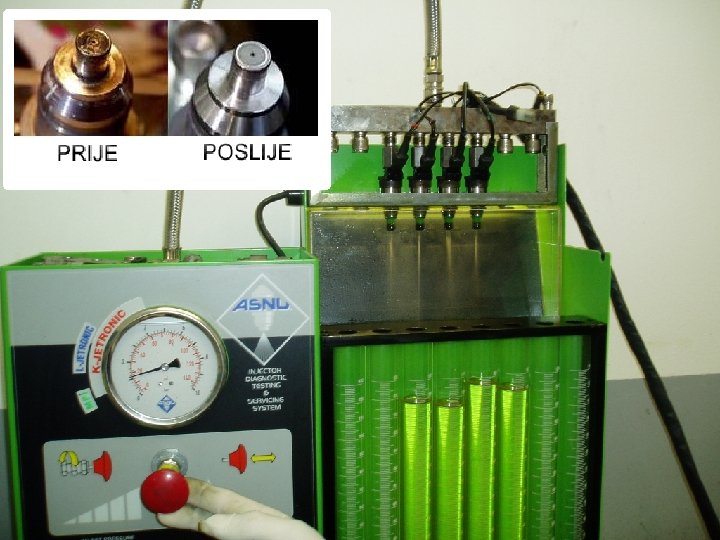

IMPULSNI SUSTAV UBRIZGAVANJA GORIVA • centralno

Impulsni sustav ubrizgavanja • sustav s prekidnim ubrizgavanjem goriva Centralizirani sustav • ubrizgavanje goriva događa se ispred leptira gasa (prigušne zaklopke) – Central Fuel Injection

Impulsno ubrizgavanje može biti: • S mjerenjem volumnog protoka zraka (LJetronic) • S mjerenjem masenog protoka zraka (LHJetronic) • S mjerenjem tlaka zraka (D-Jetronic) • S centralnim ubrizgavanjem • S decentraliziranim ubrizgavanjem (Multi Point Injection) • Povezano s paljenjem (Motronic)

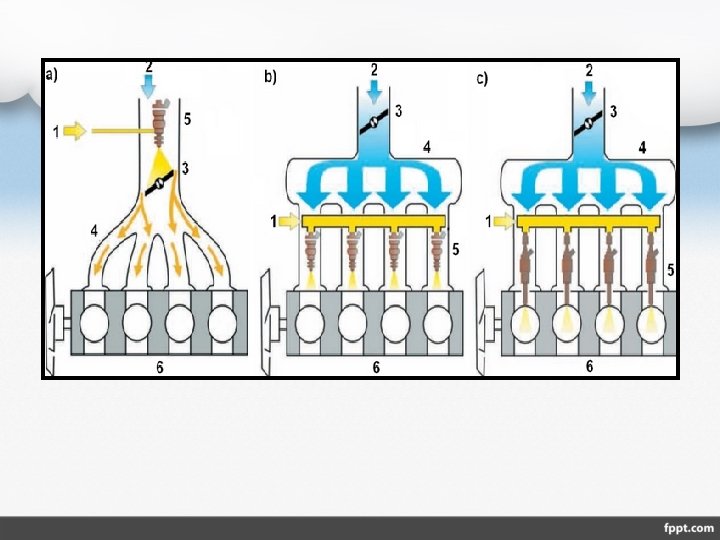

Centralno ubrizgavanje Prigušna zaklopka

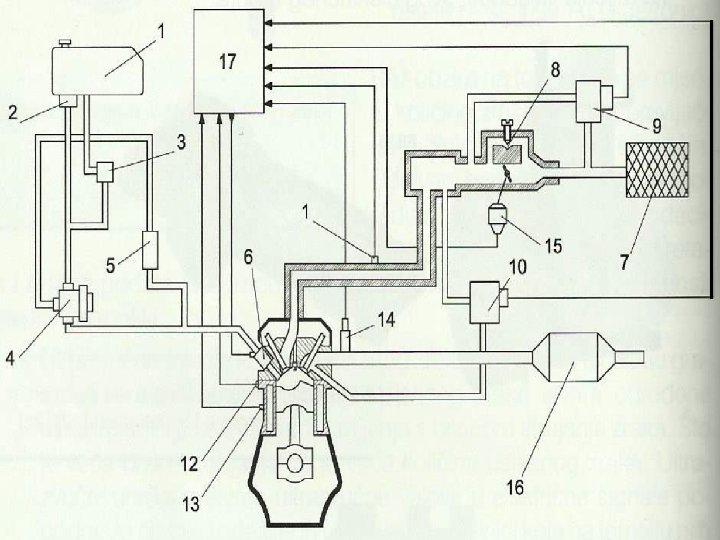

L-Jetronic

LH-Jetronic Ubrizgavanje upravljano usisnim tlakom

Direktno ubrizgavanje

Single Point Injection • gorivo se ubrizgava u jednoj točki • nedostatak sustava: qnejednolika raspodjela goriva po cilindrima qhrapavost stijenki

DIREKTNI SUSTAV UBRIZGAVANJA

GDI – eng. Gasoline Direct Injection • gorivo se ubrizgava izravno u prostor izgaranja, i to u taktu usisa ili kompresije • sustav goriva podijeljen je u: qniskotlačni (3, 3 bara) qvisokotlačni (50 bara)

Kvalitetna smjesa goriva ovisi o režimu motora (opterećenje, broj okretaja, temperatura motora): q štedni režim – gorivo se ubrizgava u taktu kompresije q režim snage – gorivo se ubrizgava u usisnom taktu

Štedni režim

Režim snage

Prednosti GDI motora: qdo 20% manja potrošnja goriva qu gotovo cijelom radnom području za 10% veća snaga i okretni moment u odnosu na klasični motor qveća volumenska snaga qdo 20% manja CO 2 emisija
