Nahwrmeversorgung Neckargemnd Der gemeinsame Weg zum Klimaschutz Nahwrmenetze
- Slides: 22
Nahwärmeversorgung Neckargemünd Der gemeinsame Weg zum Klimaschutz: Nahwärmenetze Dipl. -Ing. Franz Bruckner Pro. Klima Gmb. H & Co. UBP KG 1
Geschäftsbereiche UBP KG UMWELT ENERGIE • Altlastensanierung • Sachverständigengutachten • Boden-, Grundwasserund Raumluftuntersuchungen • . . . Planung, Bau und Betrieb von • Biomasseheiz(kraft)werken • Biomassezentren • Nahwärmenetzen • Energie-Contracting • Energieeffizienzberatung • … 2
Betreiber von Biomasseheizwerken 3
Warum Wärmenetze und Biomasse? Wärmepreis in €/MWh Quelle: TSB Bingen 4
Warum Nahwärmenetze? Gesetzliche Vorgaben 1. En. EV die Energieeinsparverordnung: ü Erneuerung von Kesseln älter als 01. 10. 1978 ü Dämmvorschriften ü Abschaffung von Elektroheizungen ü Energieausweis 2. EWärme. G auf Bundesebene und bei uns: Baden-württembergisches Erneuerbare-Wärme-Gesetz 5
Effiziente Nahwärmeversorgung über Netze Beispiel: 10 Häusern installieren jeweils 20 k. W einzeln Gesamte installierte Leistung dann 200 k. W 20 k. W 10 Häuser am Nahwärmenetz: zu installierende Leistung 150 k. W 15 k. W BMH der UBP 15 k. W 15 k. W 6
Nahwärmenetze verbinden … Kommunalgebäude: Rathaus, Schwimmbad, etc. Gewerbe: Betrieb, kleine Fabrik, etc. Private Häuser: Einfamilienhäuser, Wohnblocks, etc. Biomasse. Heiz(kraft)werk 7
Immissionsbelastung durch Holzeinzelfeuerungen Luftverschmutzung beim Betrieb von Einzelfeuerungen: - speziell im Winter bei Inversionswetterlagen - in Wohngebieten in Tallagen - bei enger Wohnbebauung Gesundheitsgefährdung durch Schadstoffe: PM-Feinstaub 94 % Kohlenmonoxid 95 % NMVOC 97 % Methan 97 % 8

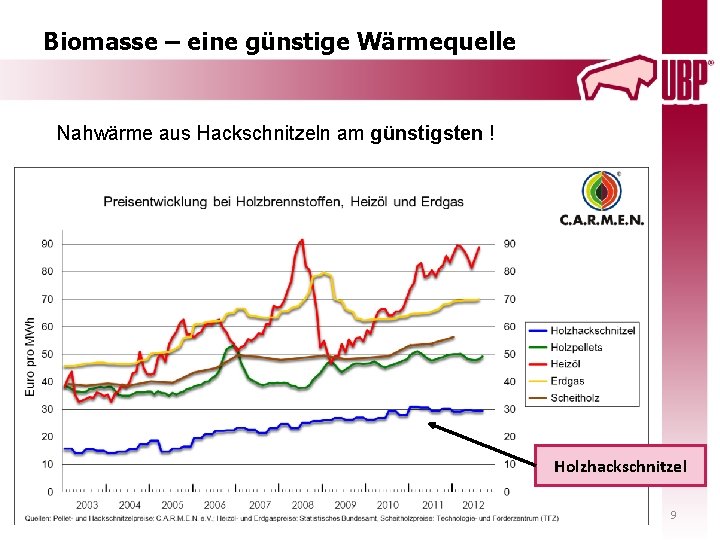

Biomasse – eine günstige Wärmequelle Nahwärme aus Hackschnitzeln am günstigsten ! Holzhackschnitzel 9
Beispiel: Biomasseheizwerk Wiesloch 10
Beispiel: Netzerweiterung Wiesloch 11
Heizzentrale Wiesloch 12

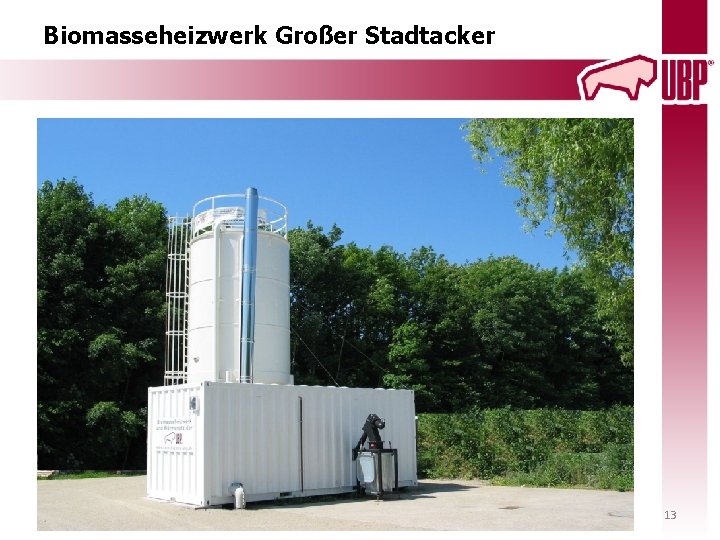

Biomasseheizwerk Großer Stadtacker 13

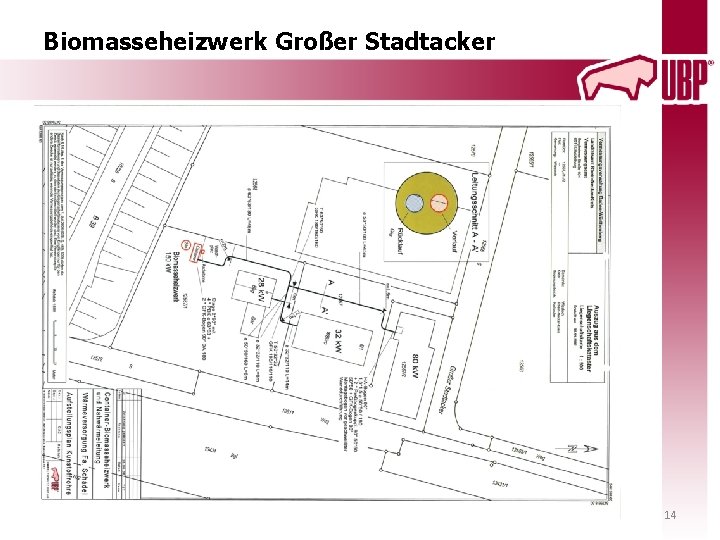

Biomasseheizwerk Großer Stadtacker 14
Speicher als Wärmeübergabestation Der im Haus zu installierende Schichtspeicher: erforderliche Installationsfläche ca. 1 m², Höhe ca. 2 m 15

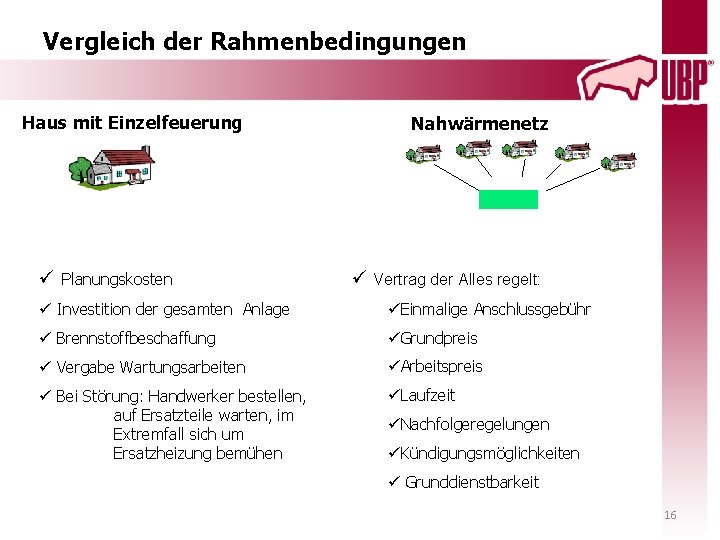

Vergleich der Rahmenbedingungen Haus mit Einzelfeuerung ü Planungskosten Nahwärmenetz ü Vertrag der Alles regelt: ü Investition der gesamten Anlage üEinmalige Anschlussgebühr ü Brennstoffbeschaffung üGrundpreis ü Vergabe Wartungsarbeiten üArbeitspreis ü Bei Störung: Handwerker bestellen, auf Ersatzteile warten, im Extremfall sich um Ersatzheizung bemühen üLaufzeit üNachfolgeregelungen üKündigungsmöglichkeiten ü Grunddienstbarkeit 16
Kostenübersicht Gas/Öl + Solar (beispielhaft) • Angenommene Wohnfläche: 200 m² • Angenommene Kesselleistung von 25 k. W • Abschreibung der Anlage über 20 Jahre Gasheizung + Solarkollektoren Ölheizung + Solarkollektoren Neue Anlage 19. 000 € 22. 000 € Zinsen 5 % 10. 000 € 11. 500 € Summe der Annuitäten 29. 000 € 33. 500 € 1. 450 € 1. 700 € Jährliche Belastung 17
Kostenbeispiel Wärmenetz • Anschluss an Wärmenetz Annahmen wie vor, Leistung reduziert, da Nutzwärme und Speicher Anschluss ans Wärmenetz Anschlussgebühren Zinsen 5% Grundpreis pro Jahr bei 20 k. W 1. 500 € 800 € 1. 200 € Mittel in 20 Jahren 26. 300 € Jährliche Belastung 1. 315 € 18
Einsparmöglichkeiten Beispielrechnung Energiekosten • Ø 150 k. Wh Energieverbrauch pro m² und Jahr • Ø 200 m² Wohnfläche Ø 30. 000 k. Wh Nutzwärme Ø 37. 500 k. Wh Primärenergie Ø 3. 500 l Heizöl 19
Einsparmöglichkeiten (beispielhaft) • Anschlusswert Gas und Öl: 25 k. W • Anschlusswert Wärme: 20 k. W Gas Öl Wärme 37. 500 k. Wh 3. 500 l 30. 000 k. Wh Arbeitspreis 5, 32 ct/k. Wh Grundpreis 12, 78 €/Monat 76, 05 ct/l 6 ct/k. Wh 300 € 400 € 0€ Energiekosten im Jahr 2. 450 € 3. 065 € 1. 800 € Finanzierungskosten 1. 450 € 1. 700 € 1. 200 € Jährliche Belastung 3. 900 € 4. 765€ 3. 000 € Jahresverbrauch Energiepreise Wartung, Reparatur, Schornsteinfeger, etc. 20
Mögliche Realisationen Ein Netz kann in folgenden Gesellschaftsformen realisiert werden: üContracting üBürgergenossenschaft üGb. R üGmb. H und Co. KG ü… 21
Interesse an einer Beratung? Vielen Dank für Ihre Aufmerksamkeit! Pro. Klima Gmb. H & Co. UBP KG Tel. 06227/54994 -0 Ansprechpartner: Franz Bruckner Dr. Gabriele Geier -10 -43 22
