Nagyhatásfokú szellőztető készülékek működési elve, és a zónaszabályozás Tóth István

Nagyhatásfokú szellőztető készülékek működési elve, és a zónaszabályozás Tóth István

Az LG Eco V szellőztető készülék működése és felhasználása A készülék fő jellemzői: -Gazdaságos

Az LG Eco V szellőztető készülék működése és felhasználása A készülék fő jellemzői: -Gazdaságos üzemeltetés. A hőcserélőnek köszönhetően a szellőztetés során jelentős hűtési és fűtési energiát spórolhatunk meg. -Friss levegő bejuttatásával tiszta beltéri levegőhöz juthatunk vele. -Alacsony zajszintű készülék. -A készülék kialakításának köszönhetően a szűrő könnyen cserélhető és a hőcserélő tisztítása is egyszerűen megoldható.

Magas hatásfokú ellenáramú hővisszanyerő: Az ellenáramú hővisszanyerővel hűtési illetve fűtési energia takarítható meg anélkül,

Magas hatásfokú ellenáramú hővisszanyerő: Az ellenáramú hővisszanyerővel hűtési illetve fűtési energia takarítható meg anélkül, hogy a befújt és az elszívott levegő keveredne. A hőcserélő nem csak a levegő hőmérsékletét kezeli, hanem változtatja a levegő páratartalmát is. Kidobott levegő Befújt levegő Szagmentesítő szűrő (opció) Nagy hatásfokú szűrő (opció) Külső levegő Légszűrő Belső levegő

Az entalpia (regeneratív) és a hőmérséklet (rekuperatív) hővisszanyerő összehasonlítása Az entalpia hőcserélő olyan mechanizmussal

Az entalpia (regeneratív) és a hőmérséklet (rekuperatív) hővisszanyerő összehasonlítása Az entalpia hőcserélő olyan mechanizmussal rendelkezik, ami nem csak a levegő hőmérséklet különbségéből származó hőt hasznosítja, hanem a levegőben található nedvesség látens hőjét is. Az így megtakarított elektromos fűtési energia akár több, mint háromszorosa is lehet a nem entalpia hőcserélővel megtakarított energiának. Entalpia hőcserélő: Hőmérséklet hőcserélő: Hasznosítja a magasabb hőmérsékletű levegő hőjét, valamint a levegőben található pára rejtett hőjét is. Nem hasznosítja a levegőben található nedvesség rejtett hőjét. Magas hőmérsékletű és magas nedvesség tartalmú levegő (nyár) Alacsony hőmérsékletű és alacsony nedvesség tartalmú levegő Magas hőmérsékletű és magas nedvesség tartalmú levegő (nyár) Alacsony hőmérsékletű és magas nedvesség tartalmú levegő Külső levegő Belső levegő Rekuperatív hőmennyiség mozgása Belső levegő Speciális töltőanyag Külső levegő Hőcserélő hatásfok: η= tbe – tk tel - tki Nedvesség rejtett hőmennyiségének mozgása Termikus hatásfok: η= tbe – tk tel - tk Alumínium vagy műanyag

A szellőztetés automata átváltása: A készülék a légkondicionáló működési üzemének megfelelően állítja be a

A szellőztetés automata átváltása: A készülék a légkondicionáló működési üzemének megfelelően állítja be a szellőzést hővisszanyerős, vagy bypass üzemmódba. Hővisszanyerős üzem Bypass üzem (téli és nyári időszakban) (átmeneti időszakban) Átváltó zsalu Kidobott levegő Külső levegő Befújt levegő Átváltó zsalu Kidobott levegő Belső levegő Külső levegő Befújt levegő

Egyéb jellemzők: Egyedülálló légmennyiség szabályozás, ami lehetővé teszi, hogy a készülék a külső légcsatorna

Egyéb jellemzők: Egyedülálló légmennyiség szabályozás, ami lehetővé teszi, hogy a készülék a külső légcsatorna ellenállástól függetlenül mindig a kívánt légmennyiséget szállítja a kezelt térbe. A befújt és elszívott légmennyiség állandó értékét a készülék egy ventilátor frekvencia váltóval biztosítja. Légmennyiség E. S. P. Controll (állandó befújt légmennyiség): Légmennyiség 2 vomm. ellenállás esetén Légmennyiség 10 vomm. ellenállás esetén Légcsatorna ellenállás [vomm]

Ventilátor jelleggörbe és hővisszanyerő hatásfok: LG LZ-H 0256 BA 0 készülék (250 m 3/h)

Ventilátor jelleggörbe és hővisszanyerő hatásfok: LG LZ-H 0256 BA 0 készülék (250 m 3/h) Hatásfok Légcsatorna ellenállás [Pa] Hővisszanyerő hatásfok [%] Ventilátor jelleggörbe Légmennyiség [m 3 h] Érezhető hatásfok fűtés Totál hatásfok hűtés Légmennyiség [m 3 h]

Beépítési példa: Elszívó rács Szellőztető Friss levegő Befúvó rács Kidobott levegő Vezérlő Légcsatorna lejtés:

Beépítési példa: Elszívó rács Szellőztető Friss levegő Befúvó rács Kidobott levegő Vezérlő Légcsatorna lejtés: több mint 1/30 (a fal felé) Megfelelő távolságot tartva Légcsatorna esővédelem miatt Kémlelő nyílás Mennyezeti rögzítés Kidobott levegő Friss levegő Könyök idom eső védelem miatt lefelé néző Kémlelő nyílás Befújt levegő Befúvó rács Elszívott levegő Elszívó rács

Zónaszabályozás:

Zónaszabályozás:

Zónaszabályozás: A zónaszabályozás alapelve: Az egyes hűtési energiával ellátott helyiségek hőmérsékletét külön érzékkelőkkel mérjük,

Zónaszabályozás: A zónaszabályozás alapelve: Az egyes hűtési energiával ellátott helyiségek hőmérsékletét külön érzékkelőkkel mérjük, és azok vezérlik az adott zóna befúvó motoros csappantyúját. Így helyiségenkénti hőmérséklet szabályozás érhető el.

Szabályozó zsaluk, termosztátok: A szabályozózsaluk főbb tulajdonságai: Moduláris zsalu összeszerelése: -A. B. S. műanyagból

Szabályozó zsaluk, termosztátok: A szabályozózsaluk főbb tulajdonságai: Moduláris zsalu összeszerelése: -A. B. S. műanyagból készül - Korrózióálló - 0°C és 65°C között használható - A befújt légmennyiség a helység és a felhasználó igénye szerint szabályozható. - Pillangószelepes szabályozás, 0 -90°-ig - Szabályozási megoldások: - Mechanikus kapcsoló - Fokozatmentes elektronikus kapcsoló - Elektronikus termosztát, hőmérséklet szabályozáshoz - Infrás távszabályzó Fali termosztát Infrás távvezérlő Elektronikus szabályozás

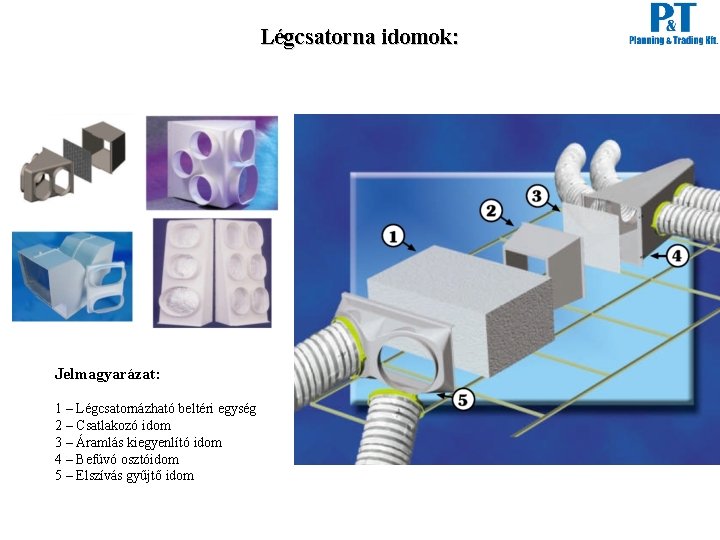

Légcsatorna idomok: Jelmagyarázat: 1 – Légcsatornázható beltéri egység 2 – Csatlakozó idom 3 –

Légcsatorna idomok: Jelmagyarázat: 1 – Légcsatornázható beltéri egység 2 – Csatlakozó idom 3 – Áramlás kiegyenlító idom 4 – Befúvó osztóidom 5 – Elszívás gyűjtő idom

Rugós visszatérítésű zsalus működtetés:

Rugós visszatérítésű zsalus működtetés:

By-pass rendszer:

By-pass rendszer:
