Nachrüstlösungen für Fenster nach einem Einbruch
Fensternachrüstung nach DIN 18104 -2 Warum müssen Fenster nachgerüstet werden? 6/11/2021 Autor: Werner Schommer) 2
Fensternachrüstung nach DIN 18104 -2 Warum müssen Fenster nachgerüstet werden? 6/11/2021 Autor: Werner Schommer) 3
Fensternachrüstung nach DIN 18104 -2 Warum müssen Fenster nachgerüstet werden? TITAN Safety Plus Zustandsüberwachung i. Window Abschließbarer Griff 6/11/2021 Autor: Werner Schommer) 4
Fensternachrüstung nach DIN 18104 -2 Warum jetzt Nachrüsten? 6/11/2021 Autor: Werner Schommer) 5
Fensternachrüstung nach DIN 18104 -2 Woran erkenne ich ein unsicheres Fenster? 6/11/2021 Autor: Werner Schommer) 6
Fensternachrüstung nach DIN 18104 -2 Woran erkenne ich ein sicheres Fenster? 6/11/2021 Autor: Werner Schommer) 7
Fensternachrüstung nach DIN 18104 -2 Wer soll nachrüsten? 6/11/2021 Autor: Werner Schommer) 8
Fensternachrüstung nach DIN 18104 -2 Womit wird nachgerüstet? 6/11/2021 Autor: Werner Schommer) 9
Fensternachrüstung nach DIN 18104 -2 Warum ein DIN 18104 -Beschlag? - Montageanweisung - 6/11/2021 Autor: Werner Schommer) 10
Fensternachrüstung nach DIN 18104 -2 Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Elementgrößen Typ Beschlagsaufbau FFB in mm FFH in mm 2 Komplettausch 380 - 1560 420 - 2360 4 Teilaustausch (Mit allen Beschlägen) 345 - 920 1 365 - 2360 6 Teilaustausch (Nur mit geprüften Beschlägen) SIEGENIA-AUBI: A 300 Safety PLUS! 345 - 920 1 420 - 2360 SIEGENIA-AUBI: FAVORIT Si-line S-ES 345 - 920 1 420 - 2360 SIEGENIA-AUBI: TITAN AF 345 - 920 1 420 - 2360 MACO: MULTI TREND i. S. MACO: MULTI MATIC i. S. Siehe Montageanweisung des Herstellers ROTO: NT WINKHAUS: activ. Pilot GU: UNI-Jet 8 6/11/2021 Komplettausch Autor: Werner Schommer) 380 - 1560 11 365 - 2360
Fensternachrüstung nach DIN 18104 -2 Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Kunststoff-Profile – Alle mit Ausnahme der folgenden Rahmengeometrien! 6/11/2021 Autor: Werner Schommer) 12
Fensternachrüstung nach DIN 18104 -2 Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Holz-Profile ab IV 68 6/11/2021 Autor: Werner Schommer) 13

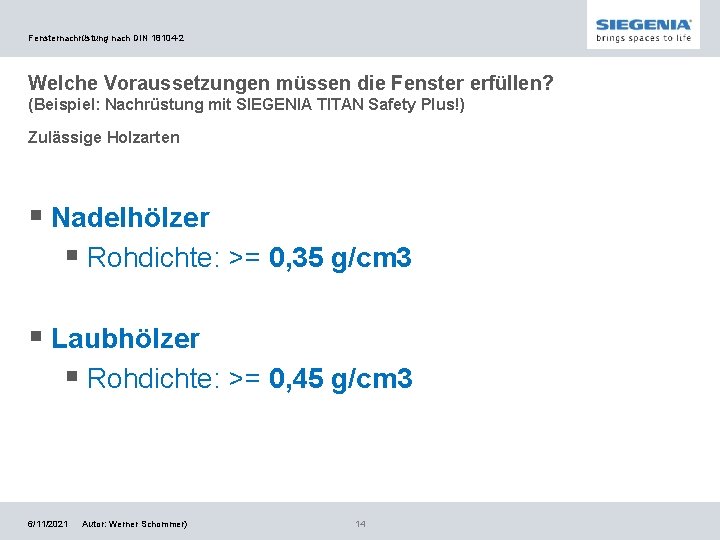

Fensternachrüstung nach DIN 18104 -2 Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Holzarten § Nadelhölzer § Rohdichte: >= 0, 35 g/cm 3 § Laubhölzer § Rohdichte: >= 0, 45 g/cm 3 6/11/2021 Autor: Werner Schommer) 14
Fensternachrüstung nach DIN 18104 -2 Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Flügelgeometrie eines Holzfensters 6/11/2021 Autor: Werner Schommer) 15
Fensternachrüstung nach DIN 18104 -2 Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässiger Aufbau des Stulpfenster-Mittelpfosten 6/11/2021 Autor: Werner Schommer) 16
Fensternachrüstung nach DIN 18104 -2 Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Komplettausch 6/11/2021 Autor: Werner Schommer) 17
Fensternachrüstung nach DIN 18104 -2 Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Teilaustausch Ab einer Höhe von 2, 00 Meter (gemessen von der festen Standfläche des Täters zur oberen inneren Rahmenkante des Blendrahmens) erhöht sich die erlaubte FFB auf 1000 mm. 6/11/2021 Autor: Werner Schommer) 18
Fensternachrüstung nach DIN 18104 -2 Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Verriegelungsabstände / Bauteile / Schere 6/11/2021 Autor: Werner Schommer) 19
Fensternachrüstung nach DIN 18104 -2 Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Verriegelungsabstände / Bauteile / Unterseite 6/11/2021 Autor: Werner Schommer) 20
Fensternachrüstung nach DIN 18104 -2 Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Verriegelungsabstände / Bauteile / Bandseite 6/11/2021 Autor: Werner Schommer) 21

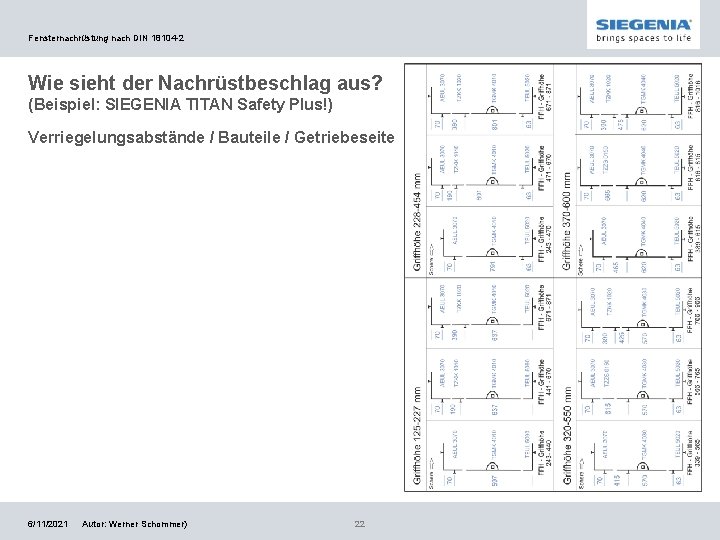

Fensternachrüstung nach DIN 18104 -2 Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Verriegelungsabstände / Bauteile / Getriebeseite 6/11/2021 Autor: Werner Schommer) 22

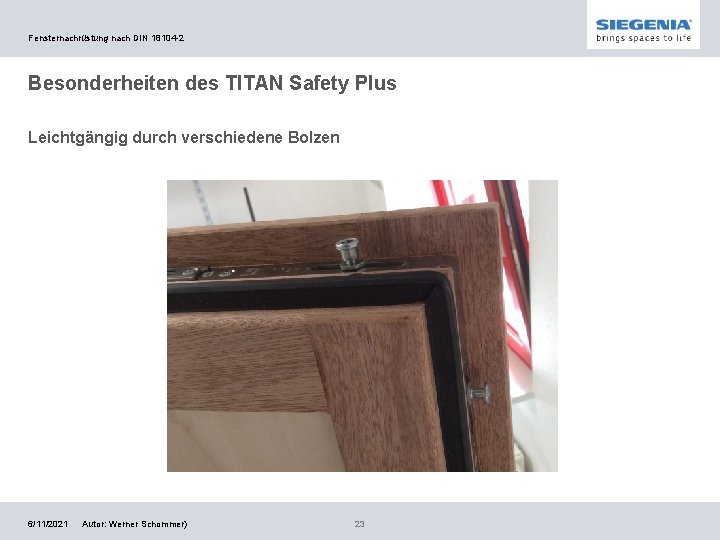

Fensternachrüstung nach DIN 18104 -2 Besonderheiten des TITAN Safety Plus Leichtgängig durch verschiedene Bolzen 6/11/2021 Autor: Werner Schommer) 23
Fensternachrüstung nach DIN 18104 -2 Besonderheiten des TITAN Safety Plus Automatischer Falzluftausgleich 6/11/2021 Autor: Werner Schommer) 24

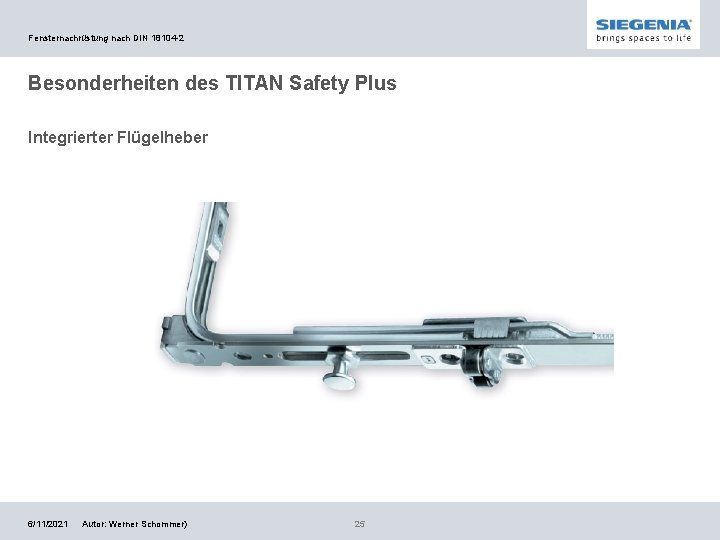

Fensternachrüstung nach DIN 18104 -2 Besonderheiten des TITAN Safety Plus Integrierter Flügelheber 6/11/2021 Autor: Werner Schommer) 25
Fensternachrüstung nach DIN 18104 -2 Besonderheiten des TITAN Safety Plus Aushebelschutz auf der Bandseite 6/11/2021 Autor: Werner Schommer) 26

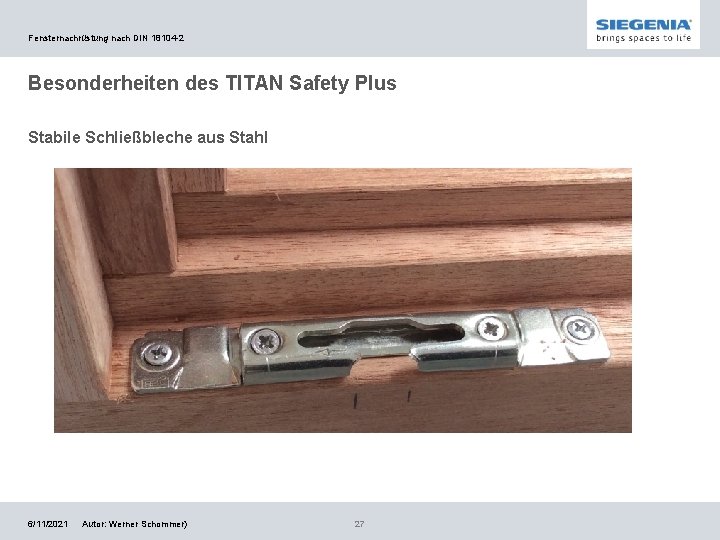

Fensternachrüstung nach DIN 18104 -2 Besonderheiten des TITAN Safety Plus Stabile Schließbleche aus Stahl 6/11/2021 Autor: Werner Schommer) 27
Fensternachrüstung nach DIN 18104 -2 Besonderheiten des TITAN Safety Plus Band- und Unterseite im Baukastensystem => kein Ablängen notwendig 6/11/2021 Autor: Werner Schommer) 28
Fensternachrüstung nach DIN 18104 -2 Besonderheiten des TITAN Safety Plus Verschraubung der Schließteile im Kunststoffprofil ohne Stahlarmierung 6/11/2021 Autor: Werner Schommer) 29

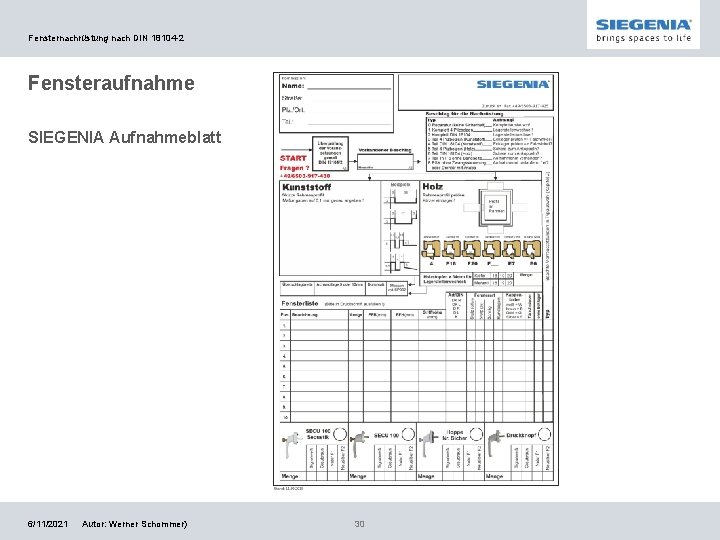

Fensternachrüstung nach DIN 18104 -2 Fensteraufnahme SIEGENIA Aufnahmeblatt 6/11/2021 Autor: Werner Schommer) 30

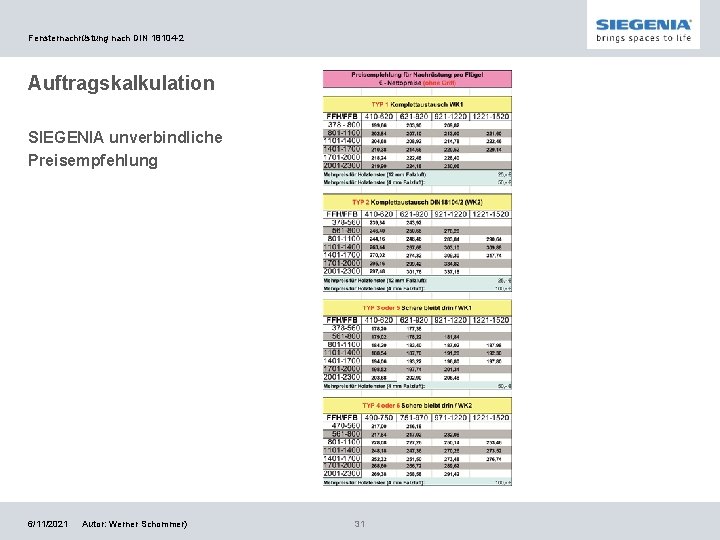

Fensternachrüstung nach DIN 18104 -2 Auftragskalkulation SIEGENIA unverbindliche Preisempfehlung 6/11/2021 Autor: Werner Schommer) 31

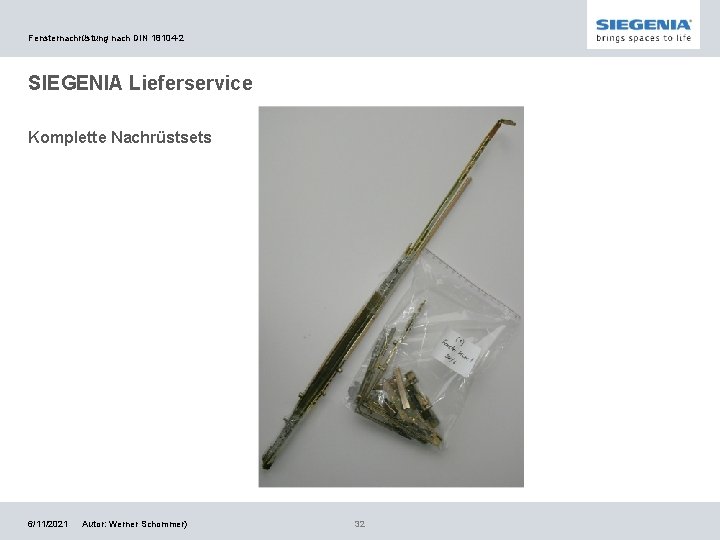

Fensternachrüstung nach DIN 18104 -2 SIEGENIA Lieferservice Komplette Nachrüstsets 6/11/2021 Autor: Werner Schommer) 32
Fensternachrüstung nach DIN 18104 -2 Ablauf der Fensternachrüstung? 1) Flügel aushängen und Rahmenteile ausbauen 2) Beschlagsteile wechseln 3) Flügel wieder einhängen und Fenster einstellen 4) Rahmenbauteile einbauen und Funktionsprüfung 6/11/2021 Autor: Werner Schommer) 33
Herzlichen Dank für Ihre Aufmerksamkeit!
