NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 27 Lehrgang „Sprechfunker“ Präsentation zum Lehrgang Sprechfunker Teil 2

NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 28 Lehrgang „Sprechfunker“ Gliederung: 1. Rechtliche Grundlagen 2. Physikalisch – techn. Grundlagen 3. Gerätekunde 4. Sprechfunkbetrieb 5. Kartenkunde

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 29 Lehrgang „Sprechfunker“ Einsatz von Funkgeräten 2 m-Band 4 m-Band

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 30 Lehrgang „Sprechfunker“ Arten der Sprechfunknachrichten Gespräch (G) formloser Informationsaustausch Durchsage (D) formlose Nachricht Spruch (S) formgebundene Nachricht

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 31 Lehrgang „Sprechfunker“ Vorrangstufen Einfach - Nachrichten ohne Vermerk Sofort - Nachrichten „Sofort “ Blitz - Nachrichten „Blitz “ Staatsnot - Nachrichten „Staatsnot “

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 32 Lehrgang „Sprechfunker“ Nachrichten mit Vorrangstufe Einfachnachrichten Erhalten vom Aufgeber keinen Vermerk Sofortnachrichten Sie sind vom Aufgeber mit „Sofort“ zu kennzeichnen Sie sind dringende Nachrichten, bei denen besondere Eilbedürftigkeit vorliegt und jede Verzögerung nachteilige Folgen haben würden Blitznachrichten Sie sind vom Aufgeber mit „Blitz“ zu kennzeichnen Sie sind sehr dringende Nachrichten und dürfen nur aufgegeben werden: - zum Schutz menschlichen Lebens - zur Bekämpfung von Kapitalverbrechen - bei Katastrophen - im dringenden Interesse der öffentlichen Sicherheit und Ordnung Blitz – Nachrichten unterbrechen bestehenden Fernmeldeverkehr niederer Vorrangstufen! Staatsnotnachrichten Sie sind vom Aufgeber mit „Staatsnot“ zu kennzeichnen und dürfen nur von - der Bundesregierung und - den Landesregierungen aufgegeben werden Staatsnot – Nachrichten unterbrechen bestehenden Fernmeldeverkehr niederer Vorrangstufen!

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 33 Lehrgang „Sprechfunker“ Verkehrsabwicklung § strenge Funkdisziplin einhalten § deutlich sprechen § Höflichkeitsformeln unterlassen § nicht zu laut sprechen § Amtsbezeichnungen (Dienstgrade) vermeiden § Abkürzungen vermeiden § Personennamen vermeiden § Eigennamen ggf. buchstabieren § nicht zu schnell sprechen § Teilnehmer mit „Sie“ anreden

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 34 Lehrgang „Sprechfunker“ Formaler Sprechfunkverkehr Beispiele: Vorrangstufe „ Sofort “ als Durchsage Florian - Osterholz 80 - 61 von Florian - Osterholz 80 - 60 „Sofort“ Durchsage - kommen Hier Florian - Osterholz 80 – 61 - kommen Einsatzabschnitt wegen akuter Einsturzgefahr umgehend verlassen - kommen – - verstanden Ende Beispiele: Vorrangstufe „ Blitz “ als Durchsage Florian - Osterholz 80 - 61 von Florian - Osterholz 80 - 60 „Blitz“ Durchsage - kommen Hier Florian - Osterholz 80 – 61 - kommen Einsatzabschnitt wegen Deichbruch sofort verlassen, sie befinden sich in Lebensgefahr - kommen – - verstanden Ende -

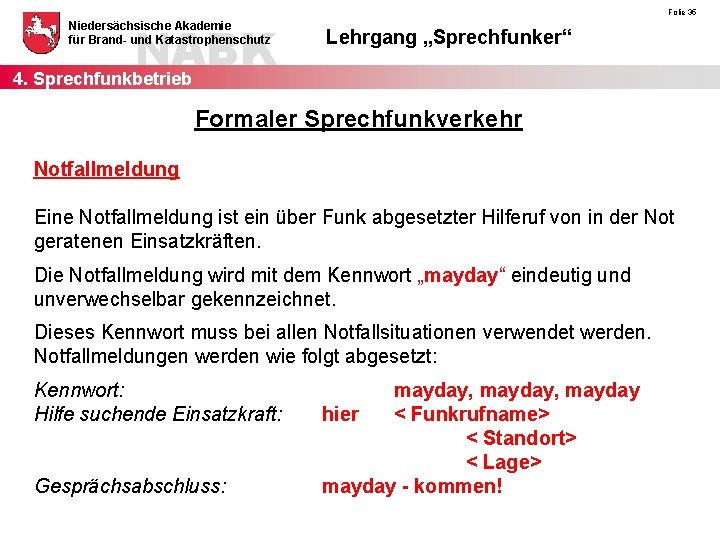

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 35 Lehrgang „Sprechfunker“ Formaler Sprechfunkverkehr Notfallmeldung Eine Notfallmeldung ist ein über Funk abgesetzter Hilferuf von in der Not geratenen Einsatzkräften. Die Notfallmeldung wird mit dem Kennwort „mayday“ eindeutig und unverwechselbar gekennzeichnet. Dieses Kennwort muss bei allen Notfallsituationen verwendet werden. Notfallmeldungen werden wie folgt abgesetzt: Kennwort: Hilfe suchende Einsatzkraft: Gesprächsabschluss: mayday, mayday hier < Funkrufname> < Standort> < Lage> mayday - kommen!

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 36 Lehrgang „Sprechfunker“ Formaler Sprechfunkverkehr Nachrichten an mehrere Betriebsstellen Beispiel: An Alle als Durchsage Florian - Osterholz 80 - 60 an Alle -Durchsage. Florian - Osterholz 80 - 61 - kommen Hier Florian - Osterholz 80 - 61 - kommen Florian - Osterholz 80 - 62 - kommen - Hier Florian - Osterholz 80 - 62 - kommen - Florian - Osterholz 80 - 63 - kommen - Hier Florian - Osterholz 80 - 63 - kommen - Florian - Osterholz 80 - 64 - kommen - Hier Florian - Osterholz 80 - 64 - kommen - Florian - Osterholz 80 - 65 - kommen - Hier Florian - Osterholz 80 -60 Die Ablösung der Einsatzkräfte erfolgt um 2200 Florian - Osterholz 80 - 61 - kommen - - verstanden Ende -

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 37 Lehrgang „Sprechfunker“ Formaler Sprechfunkverkehr Nachrichten an mehrere Betriebsstellen Beispiel: An Alle als Durchsage Florian - Osterholz 80 - 61 - kommen - - verstanden Ende Florian - Osterholz 80 - 62 - kommen - - verstanden Ende Florian - Osterholz 80 - 63 - kommen - - verstanden Ende Florian - Osterholz 80 - 64 - kommen - - verstanden Ende Florian - Osterholz 80 - 65 - kommen - - verstanden Ende Beim Absetzen von Nachrichten an mehrere Betriebsstellen werden diese in der alphabetischen und numerischen Reihenfolge angesprochen! Nach dem Anruf kennzeichnet der Absender den Beginn der eigentlichen Nachricht mit dem Wort „hier“ und seinem eigenen Rufnamen. Nach dem Absetzen des Inhaltes werden alle Betriebsstellen einzeln zum Quittieren aufgefordert. Diese quittieren, wenn sie alles zweifelsfrei aufgenommen haben, mit verstanden Ende.

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 38 Lehrgang „Sprechfunker“ Formaler Sprechfunkverkehr Nachrichten an mehrere Betriebsstellen Beispiel: An mehr als die Hälfte als Durchsage Florian - Osterholz 80 - 60 an Alle außer Florian - Osterholz 80 – 62 und Florian - Osterholz 80 – 64 - Durchsage Florian - Osterholz 80 - 61 - kommen - Hier Florian - Osterholz 80 - 61 - kommen - Florian - Osterholz 80 - 63 - kommen - Hier Florian - Osterholz 80 - 63 - kommen - Florian - Osterholz 80 - 65 - kommen - Hier Florian - Osterholz 80 -60 Die Ablösung der Einsatzkräfte erfolgt um 2200 Florian - Osterholz 80 - 61 - kommen - - verstanden Ende – Florian - Osterholz 80 - 63 - kommen - - verstanden Ende Florian - Osterholz 80 - 65 - kommen - - verstanden Ende -

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 39 Lehrgang „Sprechfunker“ Formaler Sprechfunkverkehr Wiederholung von Nachrichten Bei nicht verstandenen oder teilweise nicht verstandenen Nachrichten wird zur Wiederholen aufgefordert. Es gibt, abhängig vom Grad der Verständigung, folgende Aufforderungsmöglichkeiten zur Wiederholung: Wiederholen Sie - alles (Einfache aber auch schlechteste Form, da der Sprechfunkkanal lange belegt wird!) - alles vor - alles nach - alles zwischen… und Beispiel: Wiederholung „alles zwischen“ Florian - Osterholz von Florian - Osterholz 80 - 60 - kommen Hier Florian - Osterholz - kommen Die Hochwasser ¥©æß™Ω≠♫☺♥ שּׂﻻ Benachrichtigen Sie umgehend den HVB und Beordern Sie alle verfügbaren Kräfte zu ihren Sammelplätzen. - kommen Hier Florian - Osterholz wiederholen Sie alles zwischen - Hochwasser und Benachrichtigen - kommen Hier Florian - Osterholz 80 - 60 -ich wiederhole alles zwischen - Hochwassersituation und Benachrichtigen Hochwassersituation an der Weser hat sich verschärft. Benachrichtigen - kommen – - verstanden Ende -

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 40 Lehrgang „Sprechfunker“ Verkehrsarten Richtungsverkehr O U S S E E O U Nachrichtenübertragung nur in einer Richtung Beispiel: Zentrale Alarmierung

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 41 Lehrgang „Sprechfunker“ Verkehrsarten Wechselverkehr O O U S E W/U O S U E b. G/O a) Wechselsprechen b) bedingtes Gegensprechen S E W/U U E O S U b. G/U Es kann nur abwechselnd gesendet und empfangen werden. Das Umschalten erfolgt durch das Betätigen der Sprechtaste.

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 42 Lehrgang „Sprechfunker“ Verkehrsarten Gegenverkehr O S E O U E S U G/O G/U Es kann gleichzeitig gesendet und empfangen werden.

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 43 Lehrgang „Sprechfunker“ Betriebsarten Direktbetrieb bei geringer Reichweite (z. B. 2 -m-Band) O U SE SE O U E S O U oder O U S E

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 44 Lehrgang „Sprechfunker“ Betriebsarten Relaisbetrieb zur Vergrößerung der Reichweite ( z. B. 4 -m-Band) O U E S O U S E E S O U

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 45 Lehrgang „Sprechfunker“ Betriebsarten Gleichwellenfunk (Relaisbetrieb mit mehreren Relaisfunkstellen) Rs 1 Rs 2 ZRs Rs 3

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 46 Lehrgang „Sprechfunker“ Verkehrsformen Linienverkehr Sternverkehr

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 47 Lehrgang „Sprechfunker“ Verkehrsformen Kreisverkehr

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 48 Lehrgang „Sprechfunker“ Verkehrsformen Querverkehr

NABK 3. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 49 Lehrgang „Sprechfunker“ Grundrufnamen im Funkverkehr der BOS 4 -m-Band 2 -m-Band Feuerwehr Florian Florentine THW Heros ASB Sama Samuel DRK Rotkreuz Äskulap JUH Akkon Jonas MHD Johannes Malta DLRG Pelikan (Betriebsfunk Adler) Pelikan Katastrophenschutz. Katharina/Hydra/ Kater/Hydra/Leopold behörden Leopoldine

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 50 Lehrgang „Sprechfunker“ Aufbau der Funkrufnamen FLORIAN Musterstadt 13 - 27 Grundrufname der Feuerwehren im 4 m - Band Ordnungszahl Funkverkehrskreisname (Region / Landkreis / Stadt) FLORIAN Musterstadt 13 - 27

NABK 4. Sprechfunkbetrieb Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 51 Lehrgang „Sprechfunker“ Ordnungszahlen XX - Regionalkennzeichnung z. B. Ortsteil einer Stadt/Gemeinde - Funktionskennzeichnung z. B. 99 Kreisbrandmeister 98 Abschnittsleiter - Fahrzeugkennung z. B. 10 bis 19 Tanklöschfahrzeuge 20 bis 29 andere Löschfahrzeuge 30 bis 39 sonstige Feuerwehrfahrzeuge (DL, SW, . . . ) 40 bis 49 Fahrzeuge für techn. Hilfeleistung (RW, GW, . . . ) 50 bis 59 Fahrzeuge des Rettungsdienst 60 bis 69 Einsatzleitwagen 80 bis 84 sonstige Feuerwehrfahrzeuge - Funktionskennung z. B. 99 Gemeindebrandmeister 98 stellv. Gemeindebrandmeister - Funkgeräteunterscheidung z. B. 70 bis 79 (tragb. bewegl. Funkstellen im 4 m – Band) 700 bis 799 (tragb. bewegl. Funkstellen im 2 m – Band)

NABK 5. Kartenkunde Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 52 Lehrgang „Sprechfunker“ Die geographische Gradeinteilung

NABK 5. Kartenkunde Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 53 Lehrgang „Sprechfunker“ Die geographische Gradeinteilung 360 Längengrade 180 Breitengrade

NABK 5. Kartenkunde Niedersächsische Akademie für Brand- und Katastrophenschutz Zone = 6 Längengrade Zonen ( 1. . . 60 ) Band = 8 Breitengrade 20 Bänder ( C. . . X ) Folie 54 Lehrgang „Sprechfunker“

NABK 5. Kartenkunde Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 55 Lehrgang „Sprechfunker“ Zonenfeld 32 U mit den 100 km - Quadraten

NABK 5. Kartenkunde Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 56 Lehrgang „Sprechfunker“

NABK 5. Kartenkunde Niedersächsische Akademie für Brand- und Katastrophenschutz Folie 57 Lehrgang „Sprechfunker“ Befahrbarer Weg; Gegenverkehr möglich Befahrbarer Weg; Gegenverkehr nicht möglich Sammelplatz Legende zur Waldbrandeinsatzkarte Wendeplatz Löschwasserbrunnen Hydrant (Über- und Unterflur) Ausweichstelle Löschwasserbehälter Feuerlöschteich, Entnahmestelle an offenem Gewässer Wasserentnahmestelle für Löschwasser-Außenbehälter (WE-LWAB) Brandhemmende Baumarten 108 Abteilungsnummern im Landeswald und Klosterwald Feuerbarriere 47 Abteilungsnummern im Bundeswald und übrigen Waldbesitz

NABK 5. Kartenkunde Niedersächsische Akademie für Brand- und Katastrophenschutz 50 99 Ablesen der Koordinaten Folie 58 Lehrgang „Sprechfunker“ 51 52 53 54 99 98 98 97 97 96 96 MD 95 50 51 52 53 54 95

NABK 5. Kartenkunde Niedersächsische Akademie für Brand- und Katastrophenschutz 50 99 2. Ablesen der Koordinaten MD + 512 + 968 = MD 512968 Folie 59 Lehrgang „Sprechfunker“ 51 52 53 54 99 98 98 97 97 96 96 MD 95 50 51 1. 52 53 54 95

Folie 60 NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Anlage 1 Lehrgang „Sprechfunker“ Buchstabiertafel (national) A Anton L Ludwig Ü Übermut Ä Ärger M Martha V Viktor B Berta N Nordpol W Wilhelm C Cäsar O Otto X Xanthippe CH Charlotte Ypsilon Dora Ökonom Y D Ö Zacharias Emil Paula Z E P F Friedrich Q Quelle G Gustav R Richard H Heinrich S Samuel I Ida Schule J Julius T Theodor K Kaufmann U Ulrich
