NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Atemorgane obere Atemwege • Nase • Mund-/ Rachenraum untere Atemwege • Kehlkopf • Luftröhre • Bronchien • Lungen mit > Lungenbläschen (Alveolen) die von > feinsten Haargefäßen (Kapillaren) in den Alveolenwänden umgeben sind Lehrgang Atemschutzgeräteträger Stand 12/12
NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Lehrgang Atemschutzgeräteträger Stand 12/12 Zusammensetzung der Atemluft Einatemluft Ausatemluft Gas Vol% : Stickstoff 78 : Sauerstoff 21 : Edelgase, Wasserstoff 0, 96 : Kohlendioxid 0, 04 Gas Vol% : Stickstoff 78 : Sauerstoff 17 : Edelgase, Wasserstoff 0, 96 : Kohlendioxid 4, 04
NABK Lehrgang Atemschutzgeräteträger Niedersächsische Akademie für Brand- und Katastrophenschutz Stand 12/12 Atemluftverbrauch kurzzeitige Schwerstarbeit schwere Arbeit mittlere Arbeit Laufen Gehen Ruhen 10 20 30 40 Atemluftverbrauch in l/min 50 60 70
NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Atemgifte Lehrgang Atemschutzgeräteträger Stand 12/12 Einteilung der Atemgifte nach ihrer Wirkung Wasserstoff Stickstoff Erdgas Edelgase Gruppe I: Atemgifte mit erstickender Wirkung Gruppe II: Atemgifte mit Reiz- und Ätzwirkung Gruppe III: Atemgifte mit Wirkung auf Blut, Nerven und Zellen Ammoniak Säuredämpfe Chlor nitrose Gase Ether Kohlenmonoxid (CO) Benzindämpfe Kohlendioxid (CO 2)

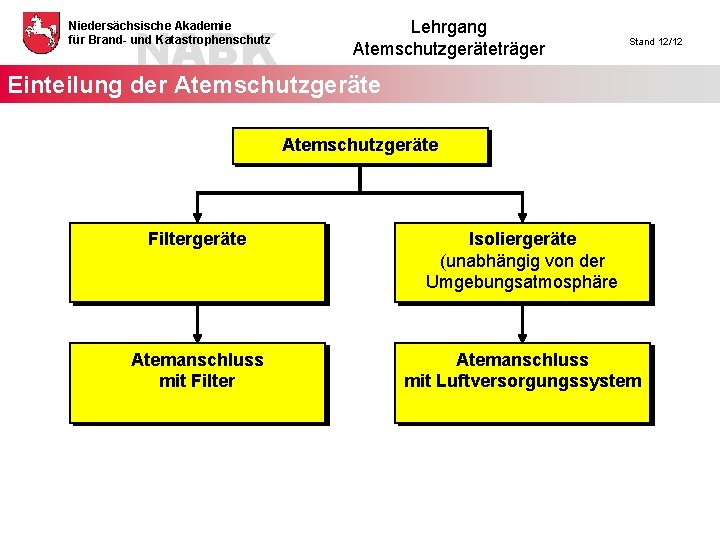

NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Lehrgang Atemschutzgeräteträger Stand 12/12 Einteilung der Atemschutzgeräte Filtergeräte Isoliergeräte (unabhängig von der Umgebungsatmosphäre Atemanschluss mit Filter Atemanschluss mit Luftversorgungssystem
NABK Lehrgang Atemschutzgeräteträger Niedersächsische Akademie für Brand- und Katastrophenschutz Stand 12/12 Aufbau des Pressluftatmers 1. Vollmaske als Atemanschluss 10. Druckluftflasche 2. Lungenautomat 3. Manometer 4. Mitteldruckleitung 9. Tragevorrichtung 5. Manometerleitung 6. Druckminderer 8. Warneinrichtung 7. Flaschenventil

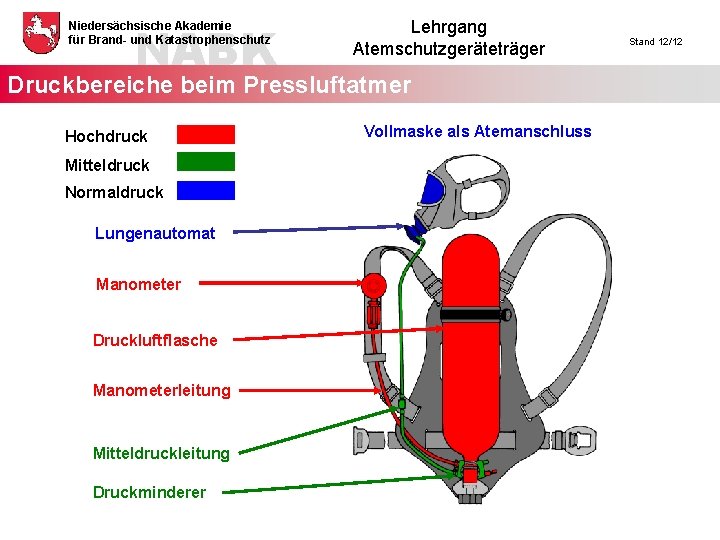

NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Lehrgang Atemschutzgeräteträger Druckbereiche beim Pressluftatmer Hochdruck Mitteldruck Normaldruck Lungenautomat Manometer Druckluftflasche Manometerleitung Mitteldruckleitung Druckminderer Vollmaske als Atemanschluss Stand 12/12
NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Lehrgang Atemschutzgeräteträger Stand 12/12 Atemanschluss Normaldruck 1. Maskendichtrahmen 11. Kopfbänderung 2. Sichtscheibe 3. Innenmaske 10. Maskenkörper 4. Steuerventil 5. Sprechmembran 6. Einatemventil 7. Anschlussstück 9. Trageband 8. Ausatemventil (Normaldrucktechnik)
NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Lehrgang Atemschutzgeräteträger Stand 12/12 Atemanschluss Überdrucktechnik 1. Maskendichtrahmen 2. Sichtscheibe 11. Kopfbänderung 3. Innenmaske 4. Steuerventil 10. Maskenkörper 5. Sprechmembran 9. Trageband 6. Einatemventil 7. Anschlussstück (Überdrucktechnik) 8. Federbelastetes Ausatemventil (Überdrucktechnik)
NABK Niedersächsische Akademie für Brand- und Katastrophenschutz Lehrgang Atemschutzgeräteträger Verbleibende Atemluft Vereinfachte Berechnung der verbleibenden Atemluft VAtemluft [l] = VFlasche [l] p [bar] Atemluft = Flaschenvolumen Druck Beispiel: Manometer zeigt im Einsatz noch 120 bar an Ein-Flaschen-Gerät VAtemluft [l] = 6 l 120 bar = 720 l Atemluft Zwei-Flaschen-Gerät VAtemluft [l] = 8 l 120 bar = 960 l Atemluft Stand 12/12
