İNŞAAT MÜHENDİSLİĞİ ÖĞRENCİLERİ İÇİN MALZEME BİLİMİ 2. KRİSTAL YAPI

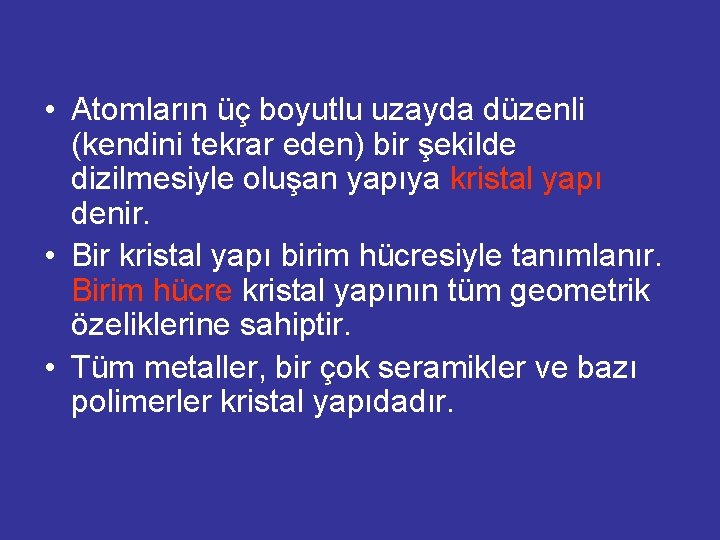

• Atomların üç boyutlu uzayda düzenli (kendini tekrar eden) bir şekilde dizilmesiyle oluşan yapıya kristal yapı denir. • Bir kristal yapı birim hücresiyle tanımlanır. Birim hücre kristal yapının tüm geometrik özeliklerine sahiptir. • Tüm metaller, bir çok seramikler ve bazı polimerler kristal yapıdadır.

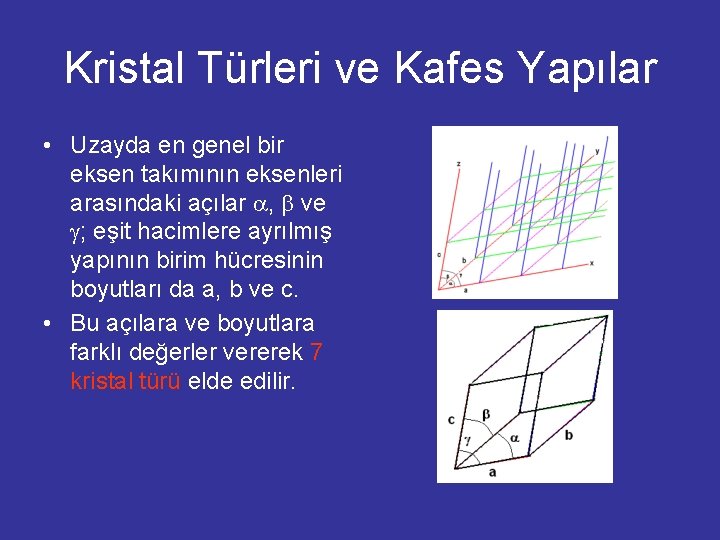

Kristal Türleri ve Kafes Yapılar • Uzayda en genel bir eksen takımının eksenleri arasındaki açılar , ve ; eşit hacimlere ayrılmış yapının birim hücresinin boyutları da a, b ve c. • Bu açılara ve boyutlara farklı değerler vererek 7 kristal türü elde edilir.
Kristal Türleri 1. 2. 3. 4. 5. 6. 7. Kübik: a=b=c; = = =90 Tetragonal: a=b≠c; = = =90 Ortorombik: a≠b≠c; Monoklinik: a≠b≠c; = =90 , ≠ 90 Triklinik: a≠b≠c; ≠ ≠ ≠ 90 Rombohedral: a=b=c; = = ≠ 90 Hegzagonal: a 1=a 2=a 3≠c; açılar=90 ve 120
KÜBİK Kafes Yapı • Basit kübik (BK) • Hacim merkezli kübik (HMK) • Yüzey merkezli kübik (YMK)

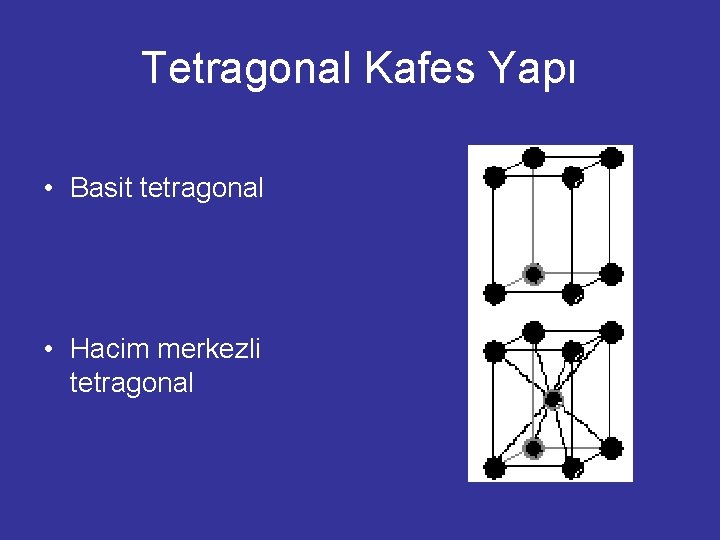

Tetragonal Kafes Yapı • Basit tetragonal • Hacim merkezli tetragonal
Ortorombik Kafes Yapı • Basit ortorombik • Hacim merkezli ortorombik • Taban merkezli ortorombik • Yüzey merkezli ortorombik
Monoklinik Kafes Yapı • Basit monoklinik • Taban merkezli monoklinik
Triklinik, Rombohedral ve Hegzagonal Kafes Yapılar • Triklinik • Rombohedral • Hegzagonal

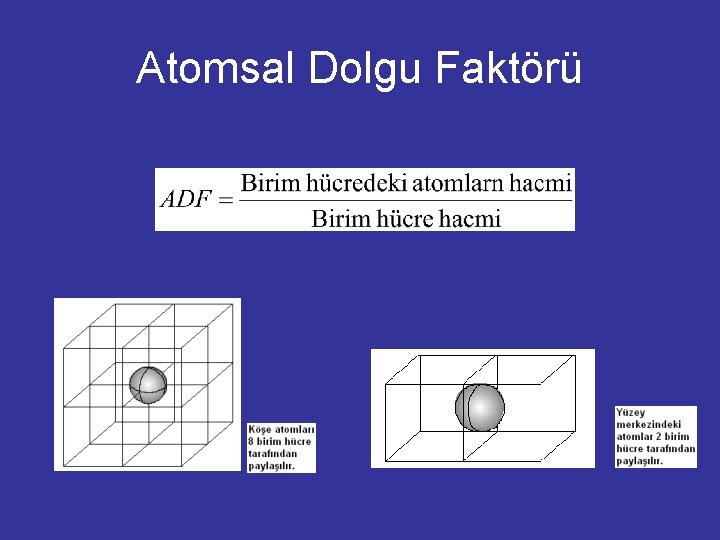

Atomsal Dolgu Faktörü
HMK kristallerin ADFsi • Birim hücrede atom bulunur.
YMK kristallerin ADFsi • Birim hücrede atom bulunur.
