n Struts n MOF n n Struts u

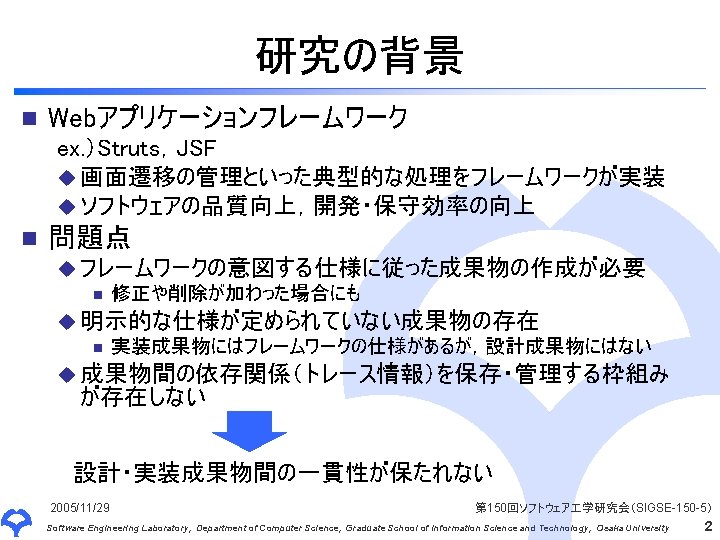

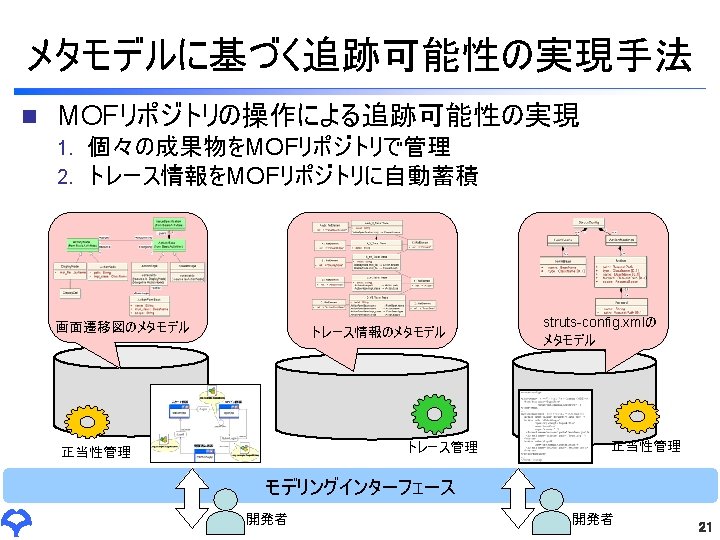

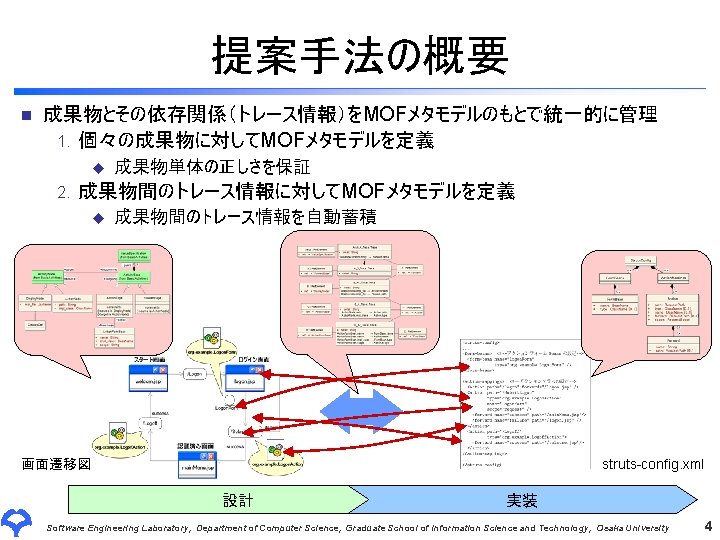

発表の流れ研究の背景と目的 n Strutsとは n メタモデルとMOF n 提案手法 n Strutsの成果物とトレース情報に対するメタモデル定義 u メタモデルに基づく追跡可能性の実現手法 u n

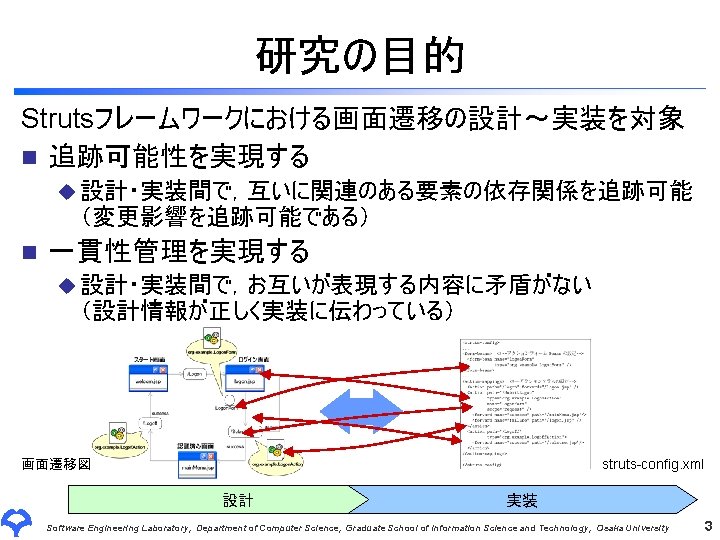

Strutsにおける成果物実装：設定ファイルstruts-config. xml n 設計：画面遷移図 n u フレームワークによる明示的な仕様は定められていない u struts-config. xmlとして実装できる設計にする必要性設計もフレームワークによって暗黙的な仕様で制限されている

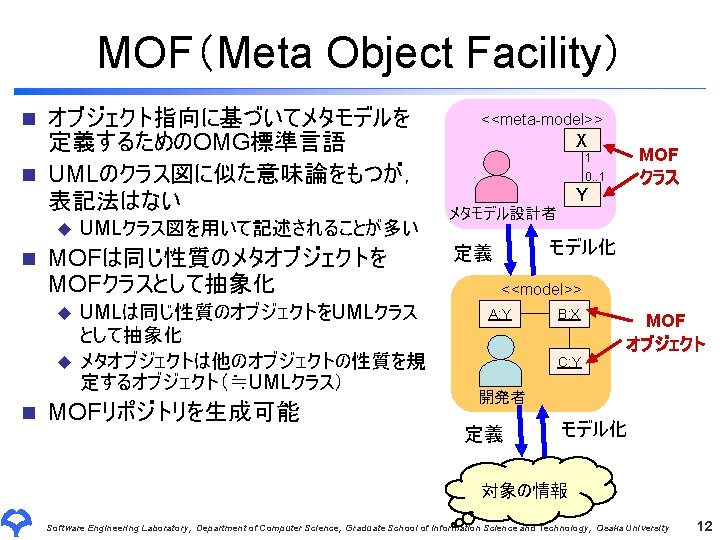

MOFリポジトリ n MOFで記述したメタモデルに対して，そのスキーマに従うインスタンスを管理できるリポジトリを生成可能メタモデル <<meta-model>> A 1 * A B B 1

struts-config. xmlのMOFメタモデル n XML文書のメタモデル u n DTD（Document Type Definition，文書定義型）で定義されている MOFによるXML文書のメタモデル u 要素の親子関係をMOFクラスの集約関係として定義　※ MOFで再定義するのは，全ての成果物をMOFリポジトリの上で統一的に扱うため

struts-config. xmlのモデル例 <<meta-model>> <<instance of>> <<model>> 16

画面遷移図のMOFメタモデル n UMLアクティビティのメタモデルをベースに定義 u ノード Activity. Node n n u 辺 Activity. Edge n

画面遷移図のモデル例 <<meta-model>> <<instance of>> <<model>> 18

トレース情報のMOFメタモデル（2/2）画面遷移図のメタモデル要素への参照 struts-config. xmlのメタモデル要素への参照 Software Engineering Laboratory, Department of Computer Science,

Slides: 28

Download presentation

発表の流れ研究の背景と目的 n Strutsとは n メタモデルとMOF n 提案手法 n Strutsの成果物とトレース情報に対するメタモデル定義 u メタモデルに基づく追跡可能性の実現手法 u n まとめと今後の課題 2005/11/29 第 150回ソフトウェア学研究会（SIGSE-150 -5） Software Engineering Laboratory, Department of Computer Science, Graduate School of Information Science and Technology, Osaka University 5

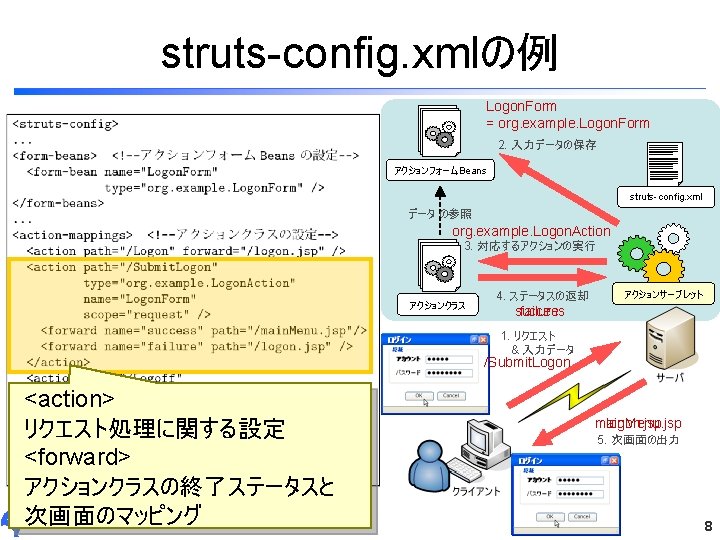

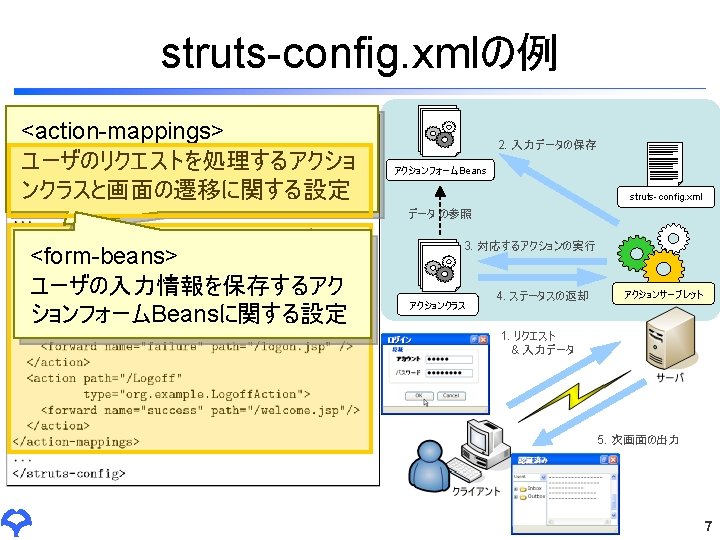

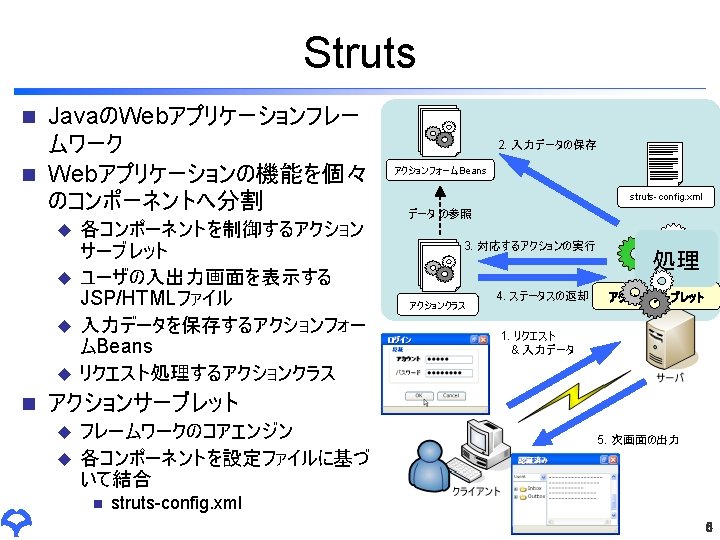

Strutsにおける成果物実装：設定ファイルstruts-config. xml n 設計：画面遷移図 n u フレームワークによる明示的な仕様は定められていない u struts-config. xmlとして実装できる設計にする必要性設計もフレームワークによって暗黙的な仕様で制限されている Software Engineering Laboratory, Department of Computer Science, Graduate School of Information Science and Technology, Osaka University 9

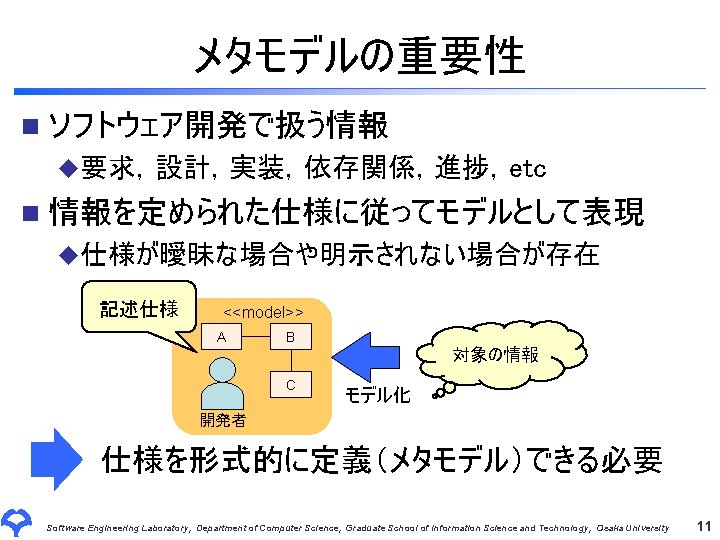

MOFリポジトリ n MOFで記述したメタモデルに対して，そのスキーマに従うインスタンスを管理できるリポジトリを生成可能メタモデル <<meta-model>> A 1 * A B B 1 0. . 1 C Generate MOFリポジトリ C メタモデル設計者格納OK モデル（インスタンス）格納OK <<model>> A 1: A B 1: B 格納NG <<model>> A 1: A B 1: B C 1: C B 2: B 開発者A 開発者B C 1: C 開発者C メタモデル違反 Software Engineering Laboratory, Department of Computer Science, Graduate School of Information Science and Technology, Osaka University 13

struts-config. xmlのMOFメタモデル n XML文書のメタモデル u n DTD（Document Type Definition，文書定義型）で定義されている MOFによるXML文書のメタモデル u 要素の親子関係をMOFクラスの集約関係として定義　※ MOFで再定義するのは，全ての成果物をMOFリポジトリの上で統一的に扱うため <!– struts-config. xmlのDTDの一部 --> <!ELEMENT struts-config (…, form-beans? , …, action-mappings? )> … <!ELEMENT form-beans (form-bean*)> … <!ELEMENT form-bean (…)> <!ATTLIST form-bean name %Bean. Name; #REQUIRED> <!ATTLIST form-bean type %Class. Name; #IMPLIED> … 15

struts-config. xmlのモデル例 <<meta-model>> <<instance of>> <<model>> 16

画面遷移図のMOFメタモデル n UMLアクティビティのメタモデルをベースに定義 u ノード Activity. Node n n u 辺 Activity. Edge n n u 画面Display. Node アクションAction. Node リクエストAction. Edge 次画面遷移Forward. Edge ガード条件 Value. Specification 17

画面遷移図のモデル例 <<meta-model>> <<instance of>> <<model>> 18

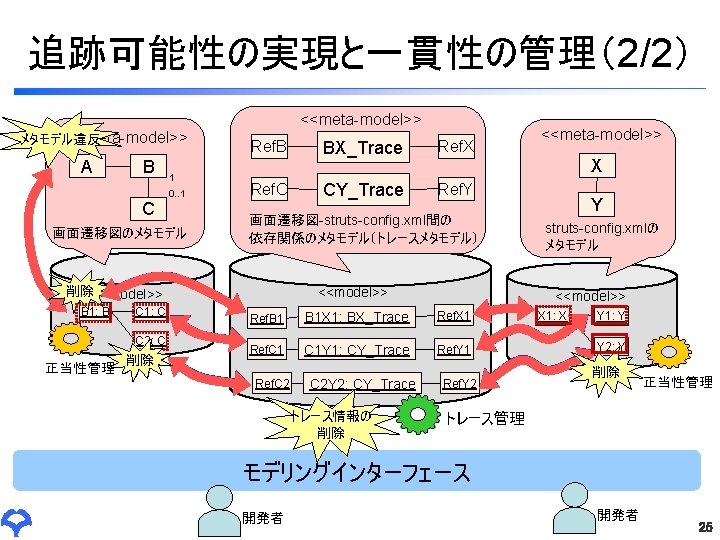

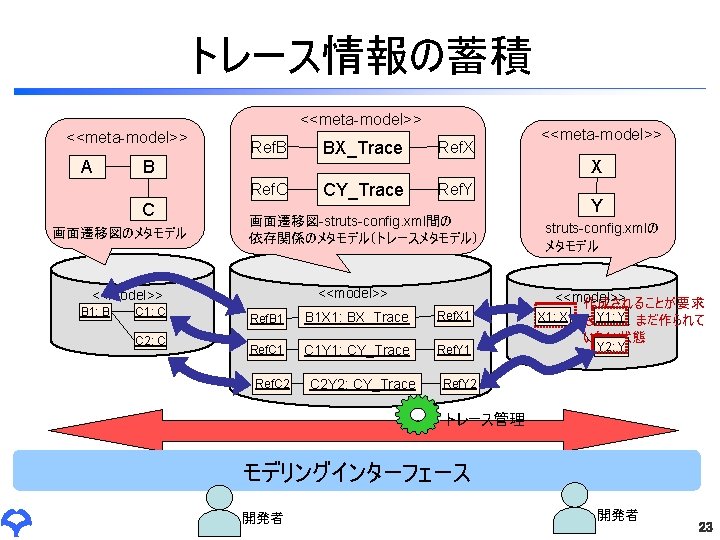

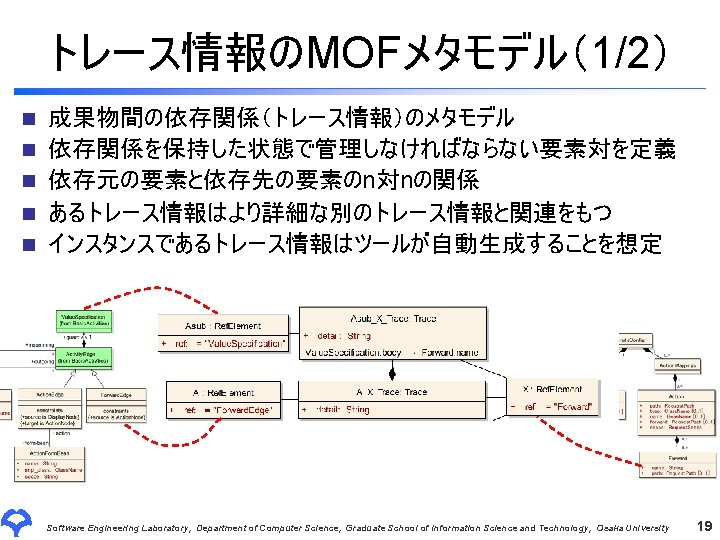

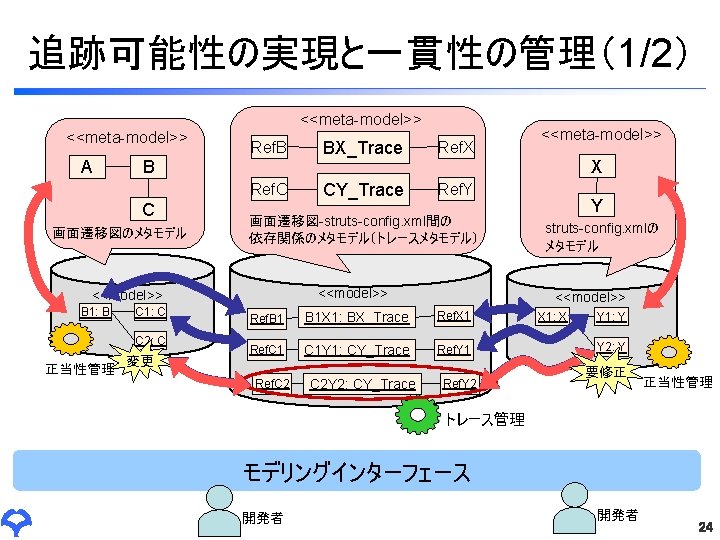

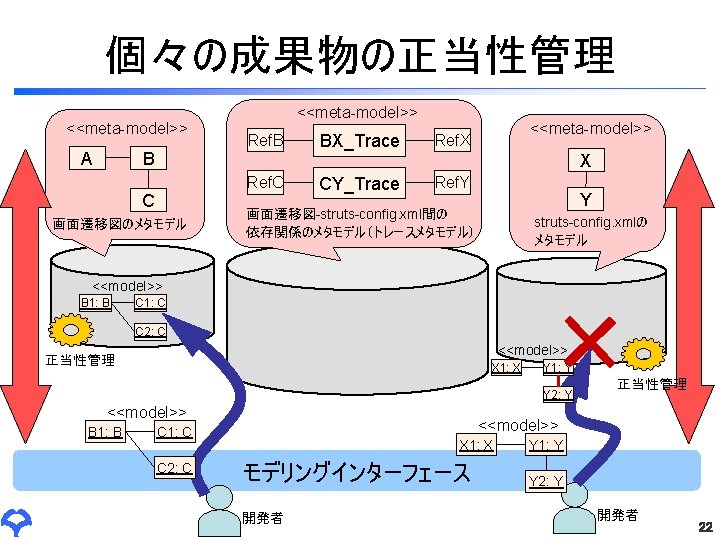

トレース情報のMOFメタモデル（2/2）画面遷移図のメタモデル要素への参照 struts-config. xmlのメタモデル要素への参照 Software Engineering Laboratory, Department of Computer Science, Graduate School of Information Science and Technology, Osaka University 20
