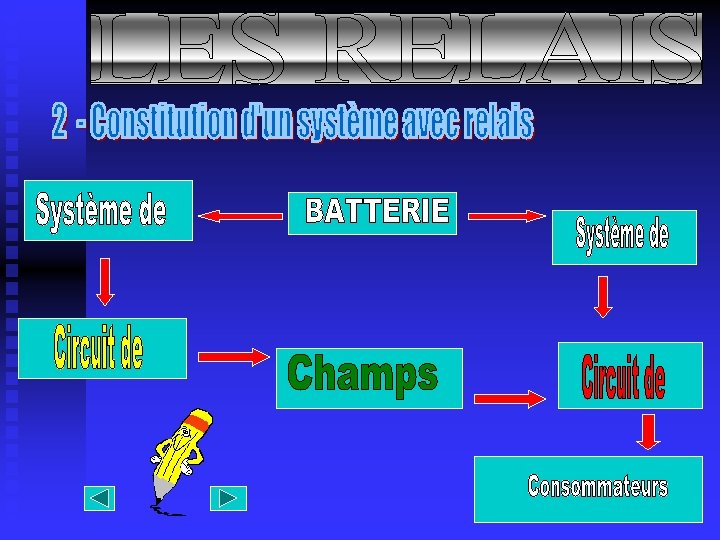

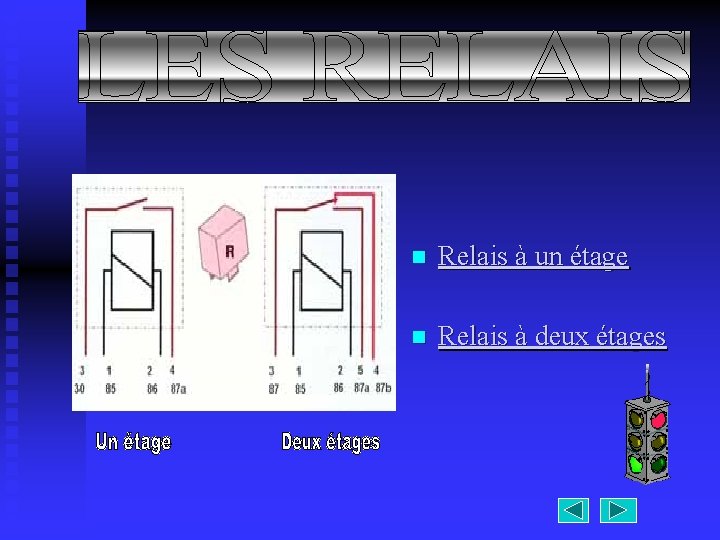

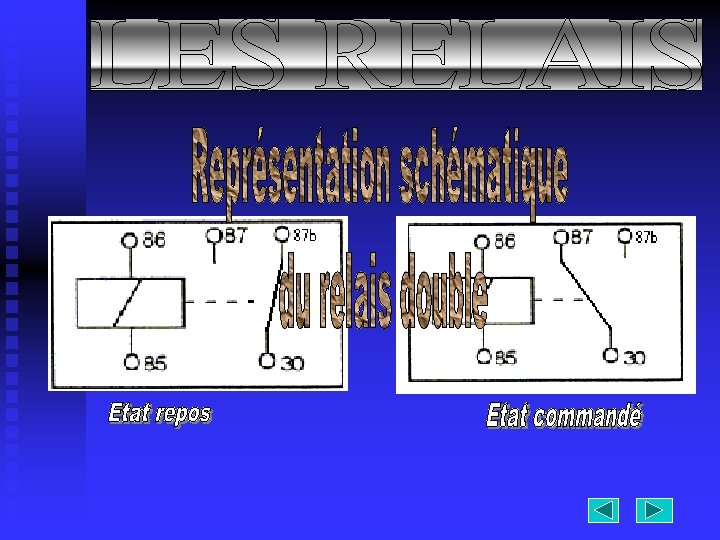

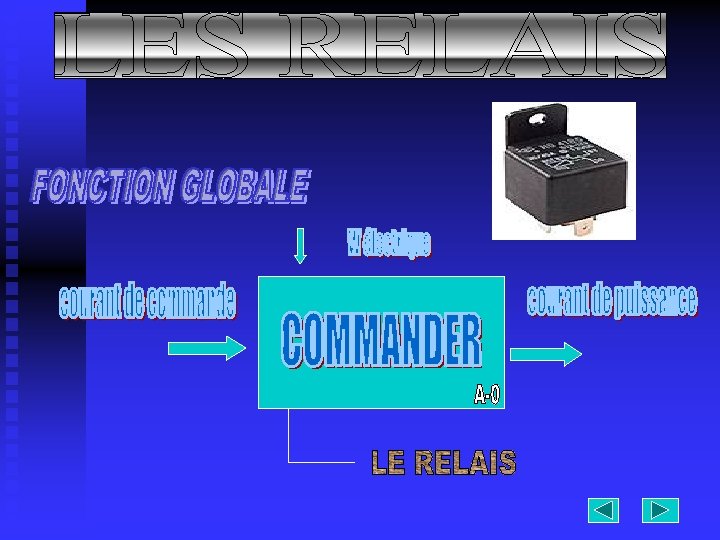

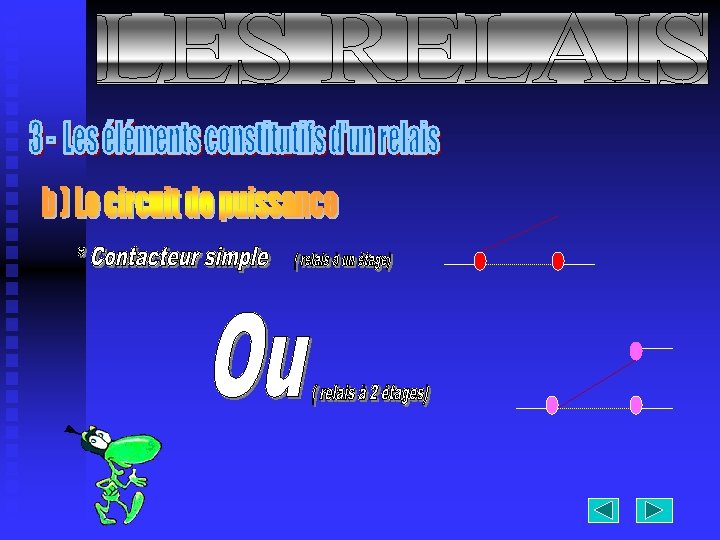

n Relais un tage n Relais deux tages

n Relais à un étage n Relais à deux étages

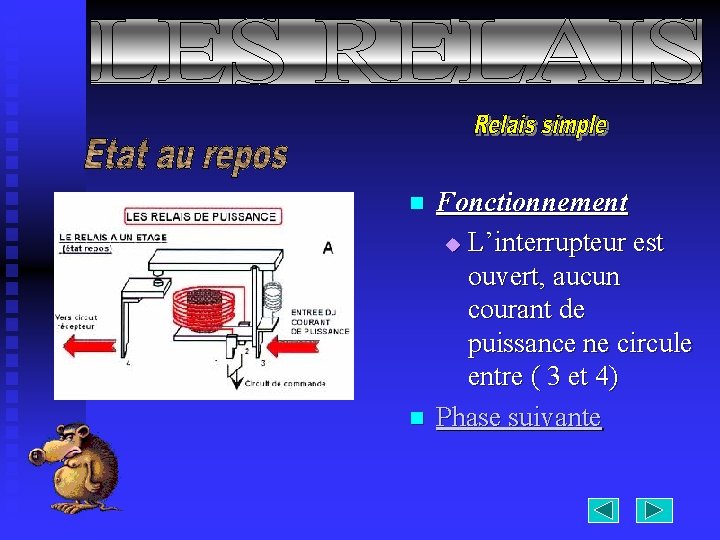

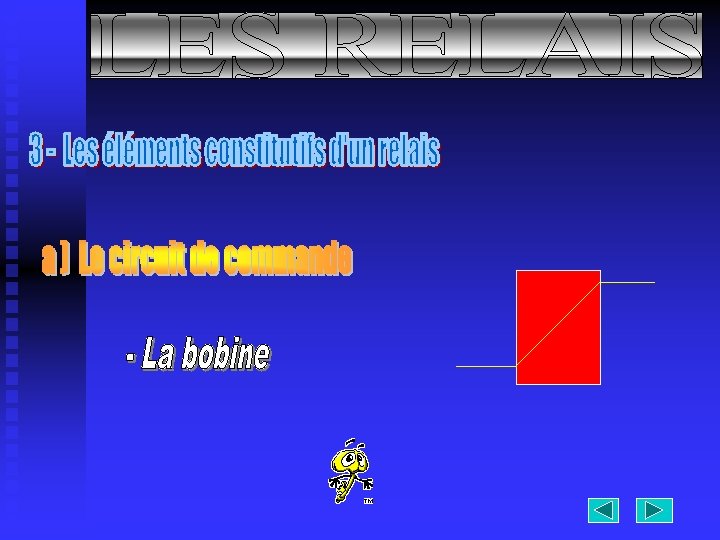

n n Fonctionnement u L’interrupteur est ouvert, aucun courant de puissance ne circule entre ( 3 et 4) Phase suivante

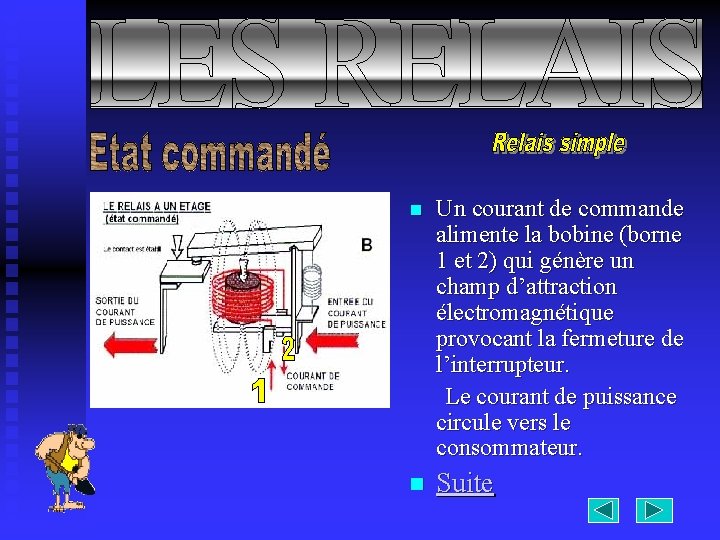

n Un courant de commande alimente la bobine (borne 1 et 2) qui génère un champ d’attraction électromagnétique provocant la fermeture de l’interrupteur. Le courant de puissance circule vers le consommateur. n Suite

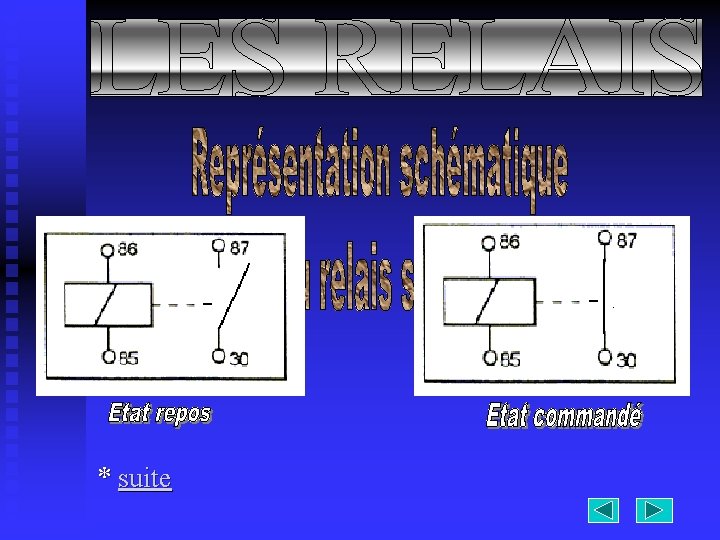

* suite

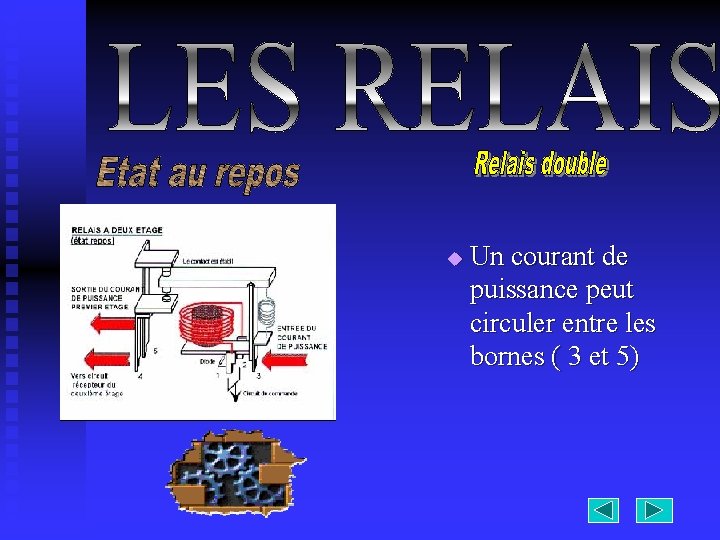

u Un courant de puissance peut circuler entre les bornes ( 3 et 5)

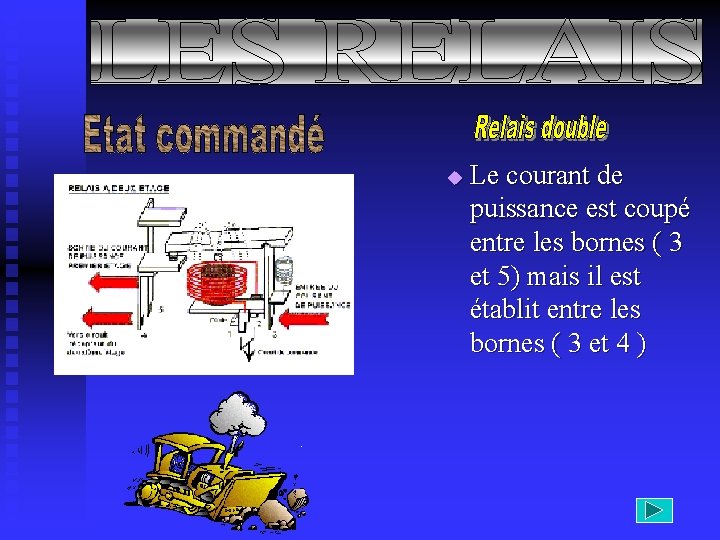

u Le courant de puissance est coupé entre les bornes ( 3 et 5) mais il est établit entre les bornes ( 3 et 4 )

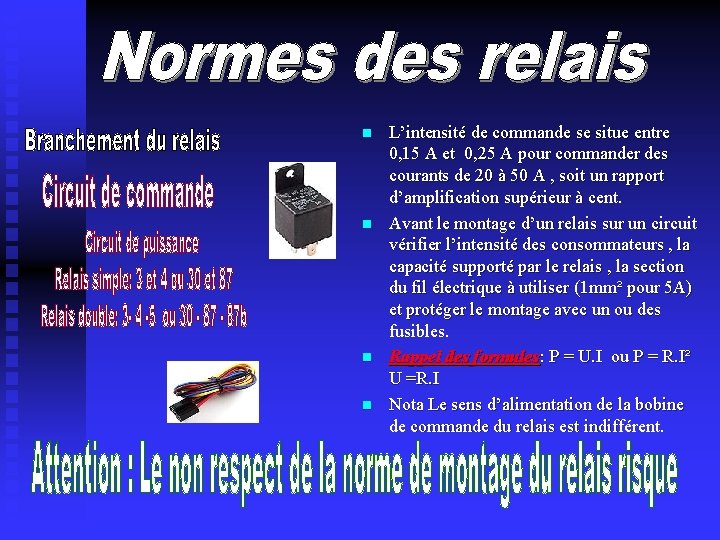

n n L’intensité de commande se situe entre 0, 15 A et 0, 25 A pour commander des courants de 20 à 50 A , soit un rapport d’amplification supérieur à cent. Avant le montage d’un relais sur un circuit vérifier l’intensité des consommateurs , la capacité supporté par le relais , la section du fil électrique à utiliser (1 mm² pour 5 A) et protéger le montage avec un ou des fusibles. Rappel des formules: P = U. I ou P = R. I² U =R. I Nota Le sens d’alimentation de la bobine de commande du relais est indifférent.

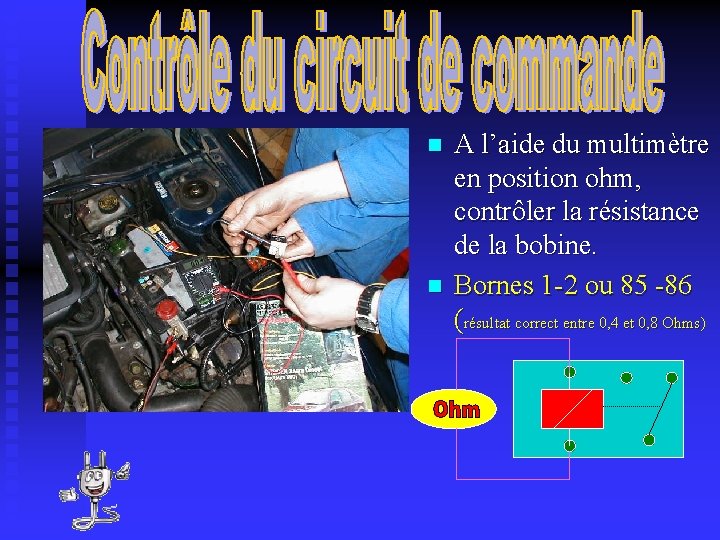

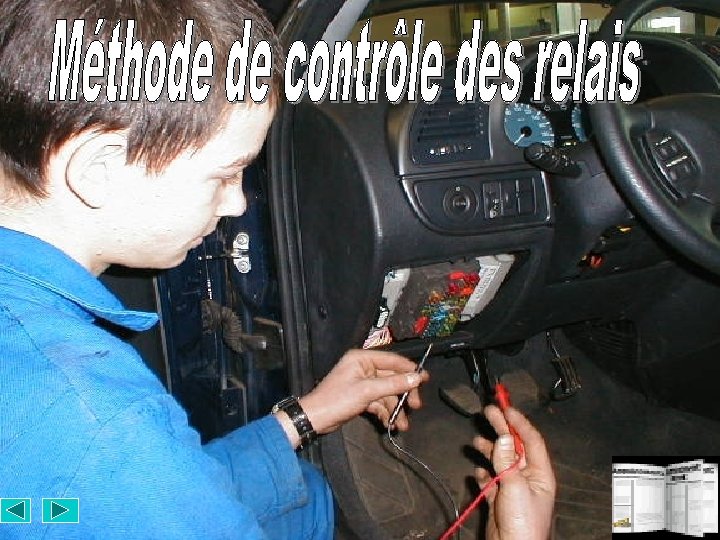

n n A l’aide du multimètre en position ohm, contrôler la résistance de la bobine. Bornes 1 -2 ou 85 -86 (résultat correct entre 0, 4 et 0, 8 Ohms)

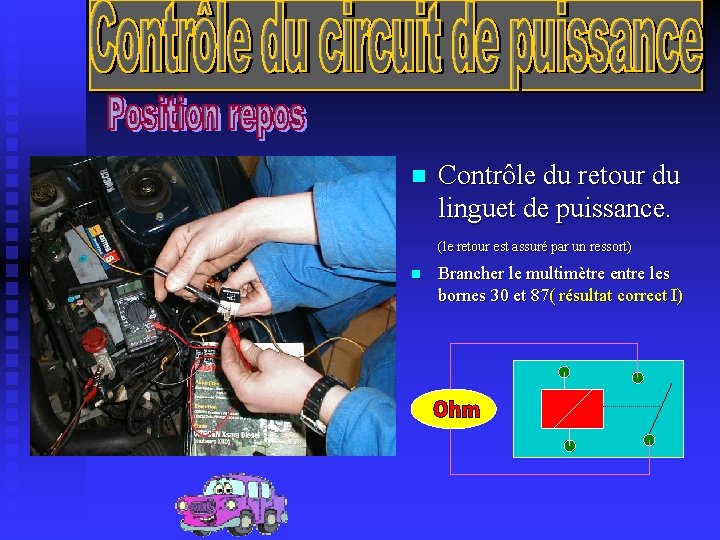

n Contrôle du retour du linguet de puissance. (le retour est assuré par un ressort) n Brancher le multimètre entre les bornes 30 et 87( résultat correct I)

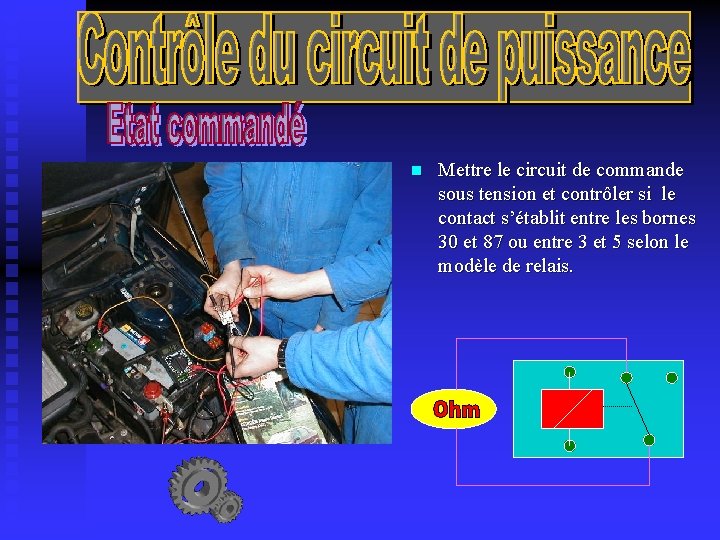

n Mettre le circuit de commande sous tension et contrôler si le contact s’établit entre les bornes 30 et 87 ou entre 3 et 5 selon le modèle de relais.

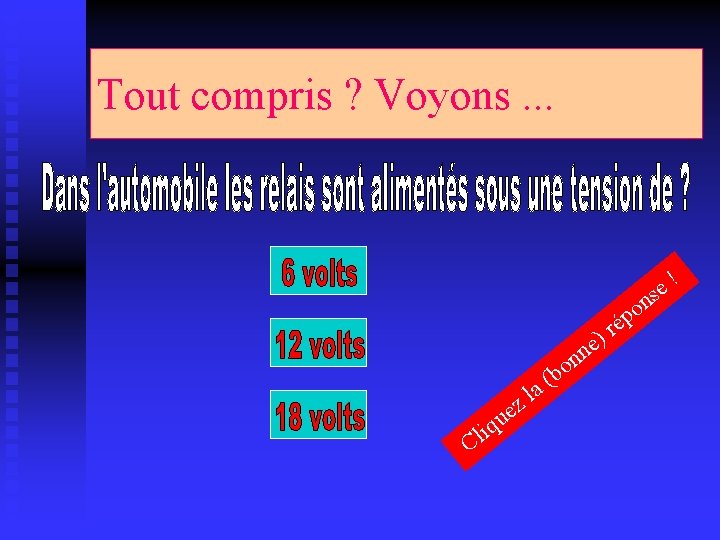

Tout compris ? Voyons. . . ! e s é n o p n r ) e n o b ( a l z Cl e u iq

NON !!!!

Oui, bravo !!!

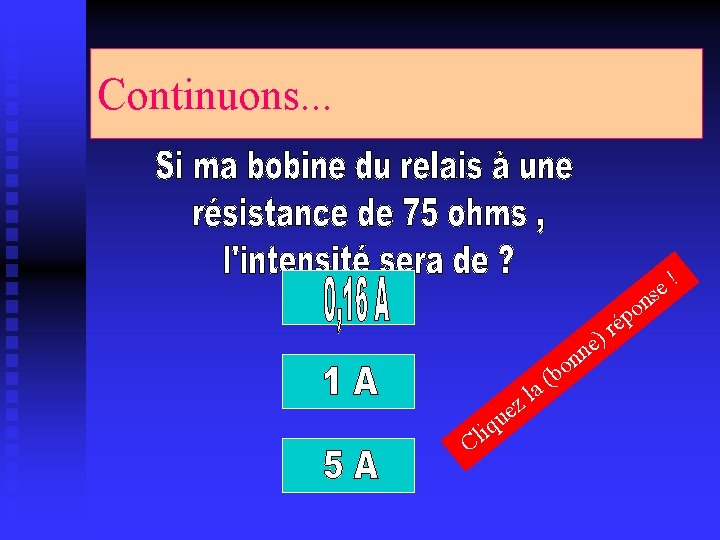

Continuons. . . ! e s é n o p n r ) e n o b ( a l z Cl e u iq

NON !!!!

Oui, bravo !!!

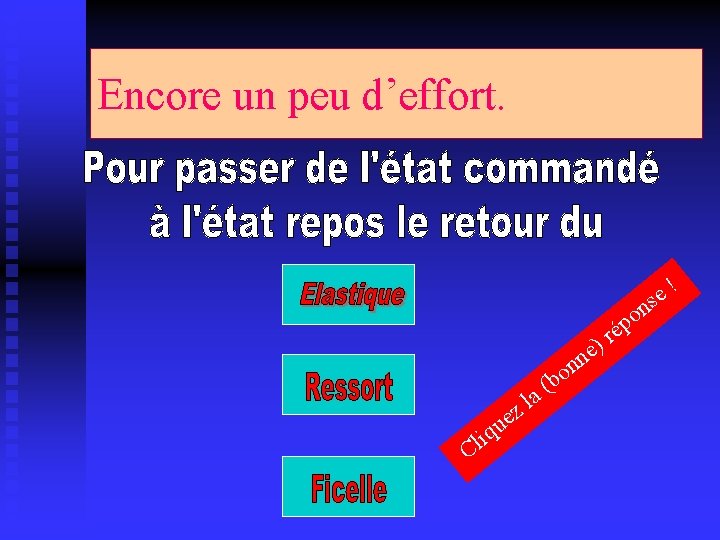

Encore un peu d’effort. n ! e s e n n bo ( a zl Cl e u iq ) o p é r

NON !!!!

Oui, bravo !!!

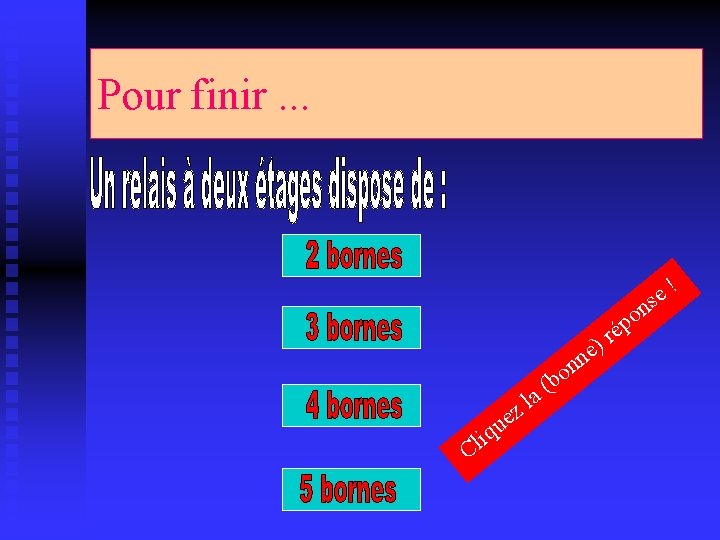

Pour finir. . . n ! e s e n n bo ( a zl Cl e u iq ) o p é r
