n LA 4616 n LA 4616 license n

学习完本课程，您应该能够： n 熟悉LA 4616相关版本及升级方法 n 掌握LA 4616 license的加载方法 n 熟悉LA 4616 Linux侧基本维护 Copyright © 2016 NEW H 3 C Group. All rights reserved. www. h 3 c. com 2 2

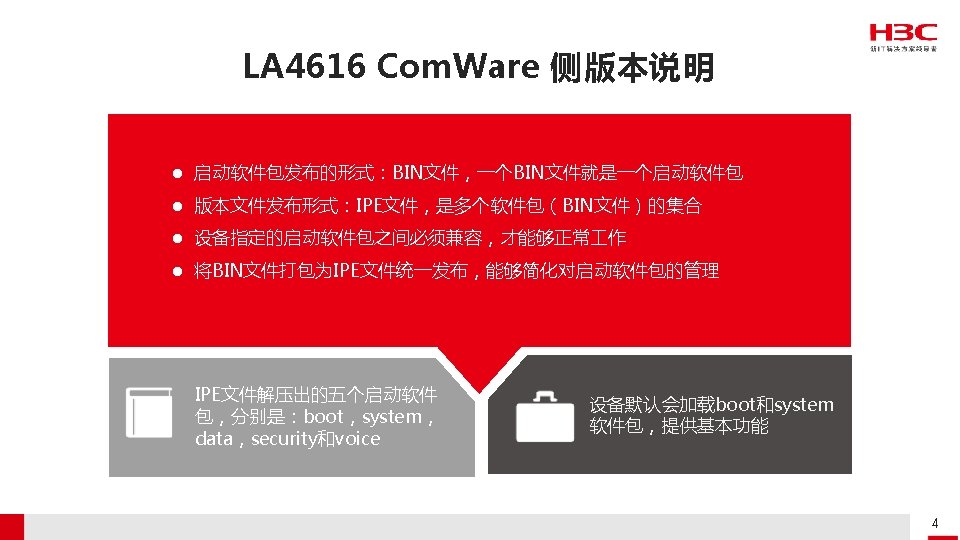

01 01 LA 4616 Com. Ware 侧版本说明 02 LA 4616 Linux 侧版本说明 03 LA 4616 License 说明 04 LA 4616 Linux 侧基本维护 Confidential 秘密 www. h 3 c. com 3 33

LA 4616 Com. Ware 侧版本升级 <H 3 C>ftp 1. 1. 1. 2 Connected to 1. 1. 1. 2 (1. 1. 1. 2). 220 3 Com 3 CDaemon FTP Server Version 2. 0 User (1. 1. 1. 2: (none)): 111 331 User name ok, need password Password: LA 4616 注意：LA 4616有两个console口， 进行Com. Ware侧升级时，请使 用以太口旁边的console口进行 连接。 230 User logged in Remote system type is UNIX. Using binary mode to transfer files. <ftp> binary FTP传输时必须使用二进制模式，FTP的ASCII模式传输会损坏文件 <ftp> get LA 4616 -CMW 710 -E 0615 P 04. IPE Confidential 秘密 www. h 3 c. com 6 66

LA 4616 Com. Ware 侧版本升级 <H 3 C>tftp 1. 1. 1. 2 get LA 4616 -CMW 710 -E 0615 P 04. IPE % Total % Received % Xferd Average Speed Time Dload 100 45. 4 M 0 Upload Total 0 965 k 0 Spent Time Left Time Current Speed 0: 00: 48 --: -- 971 k 强烈建议使用TFTP进行文件传输 TFTP传版本时，不涉及传输模式的选择 避免由于传输模式的问题，导致文件损坏无法升级 Confidential 秘密 www. h 3 c. com 7 77

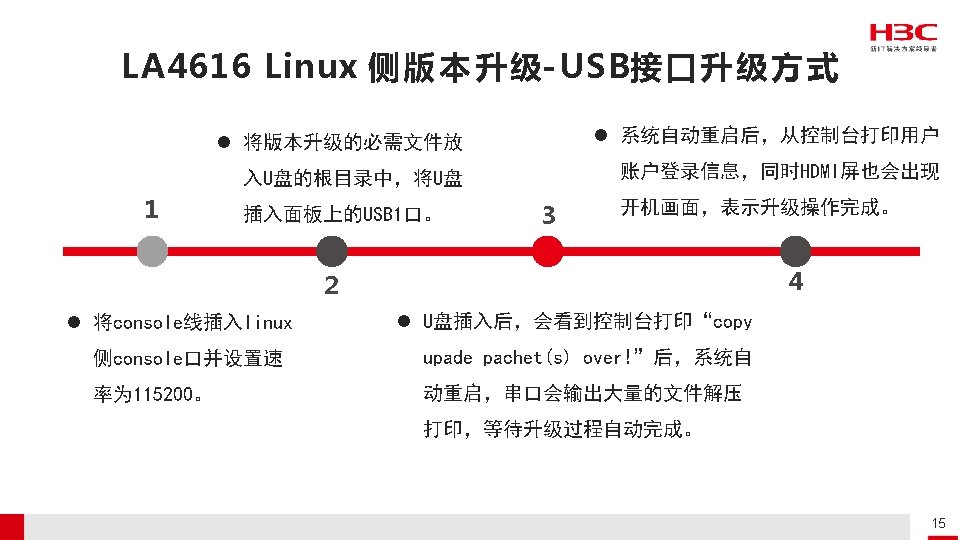

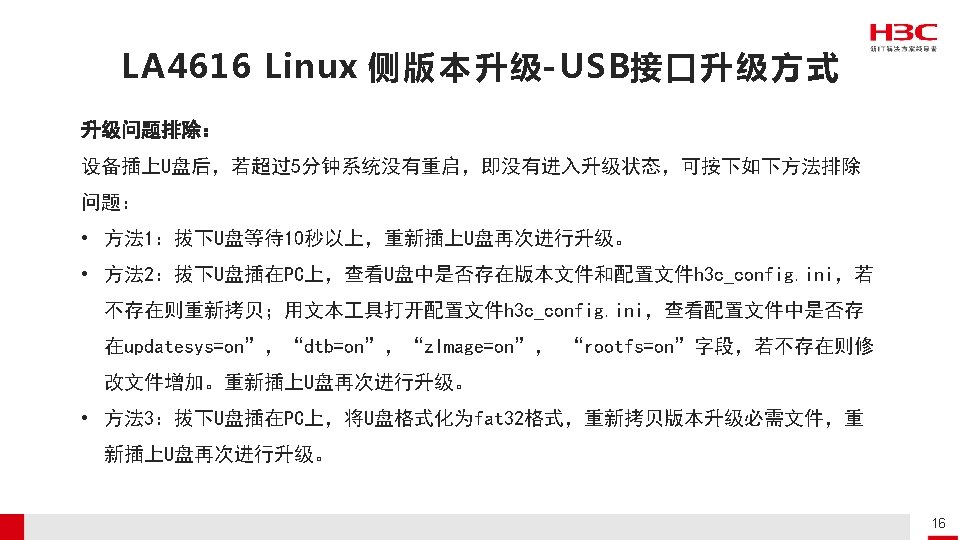

01 01 LA 4616 Com. Ware 侧版本说明 02 LA 4616 Linux 侧版本说明 03 LA 4616 License 说明 04 LA 4616 Linux 侧基本维护 Confidential 秘密 www. h 3 c. com 8 88

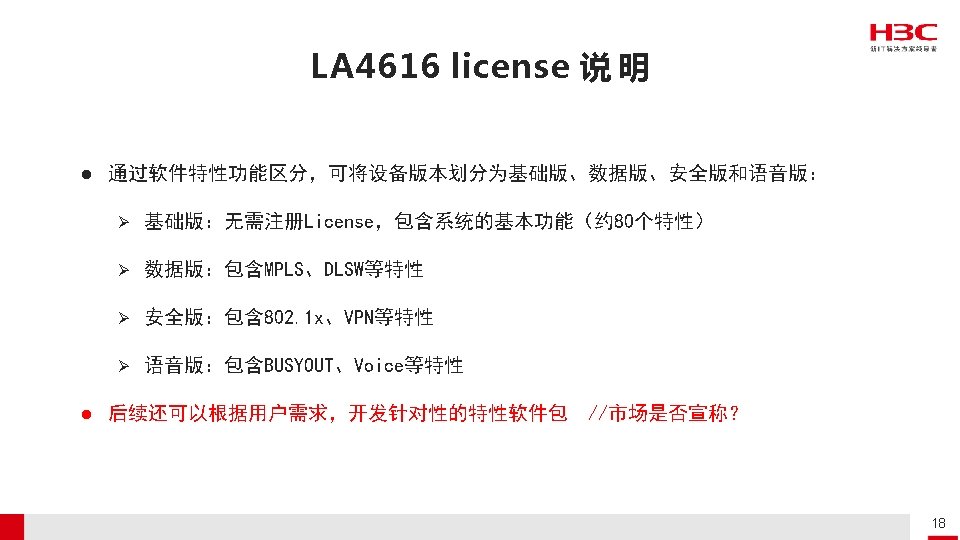

01 01 LA 4616 Com. Ware 侧版本说明 02 LA 4616 Linux 侧版本说明 03 LA 4616 License 说明 04 LA 4616 Linux 侧基本维护 Confidential 秘密 www. h 3 c. com 17 17 17

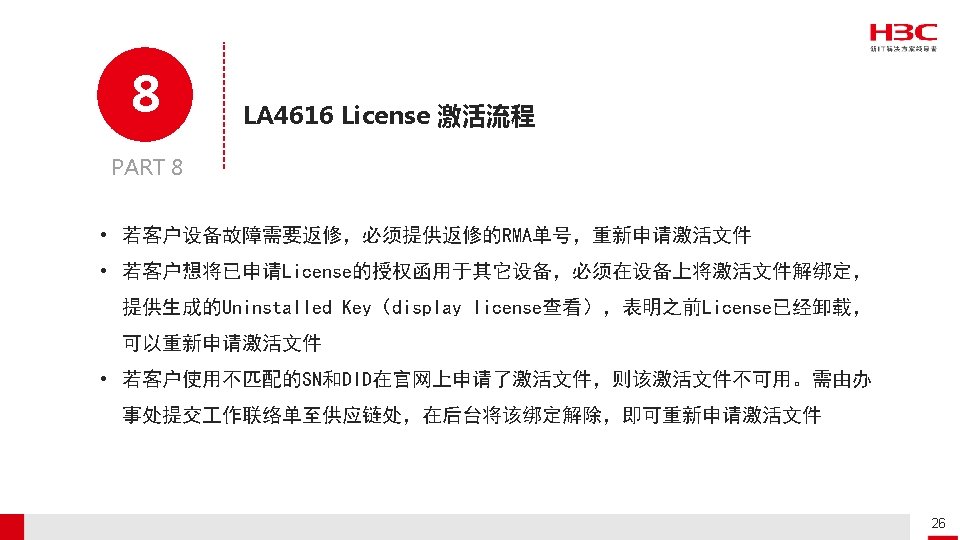

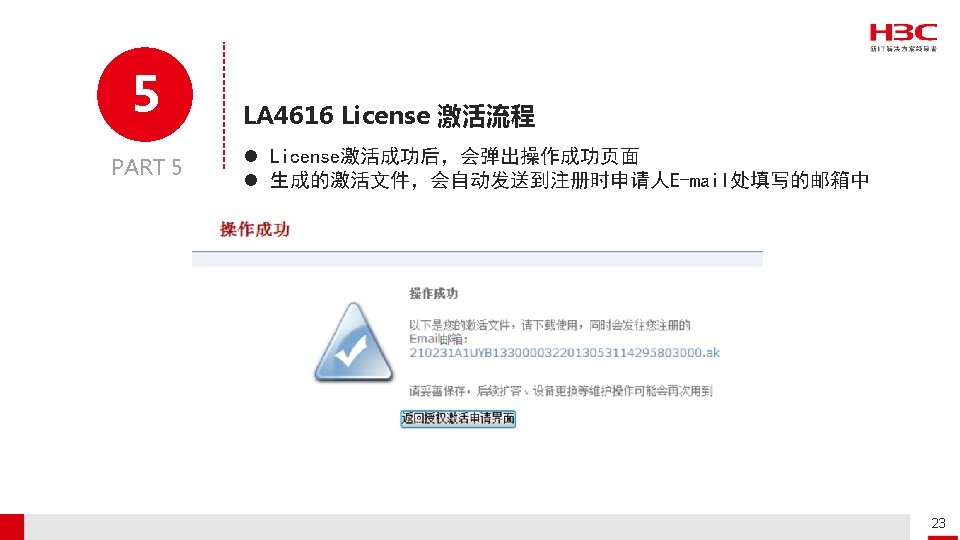

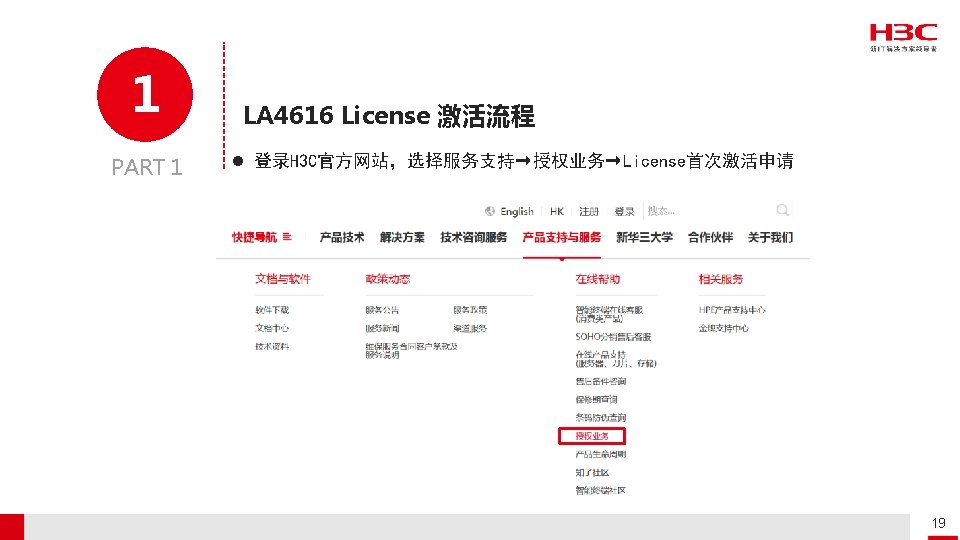

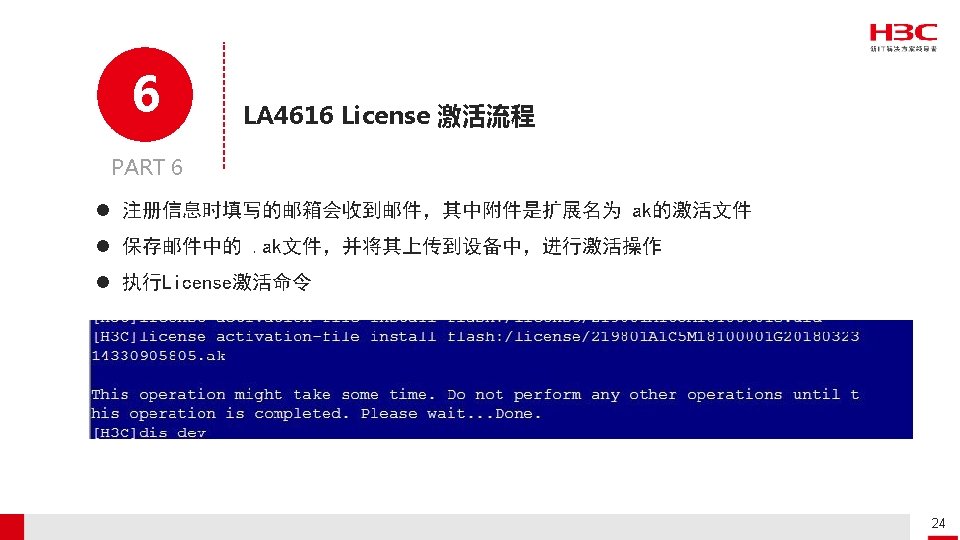

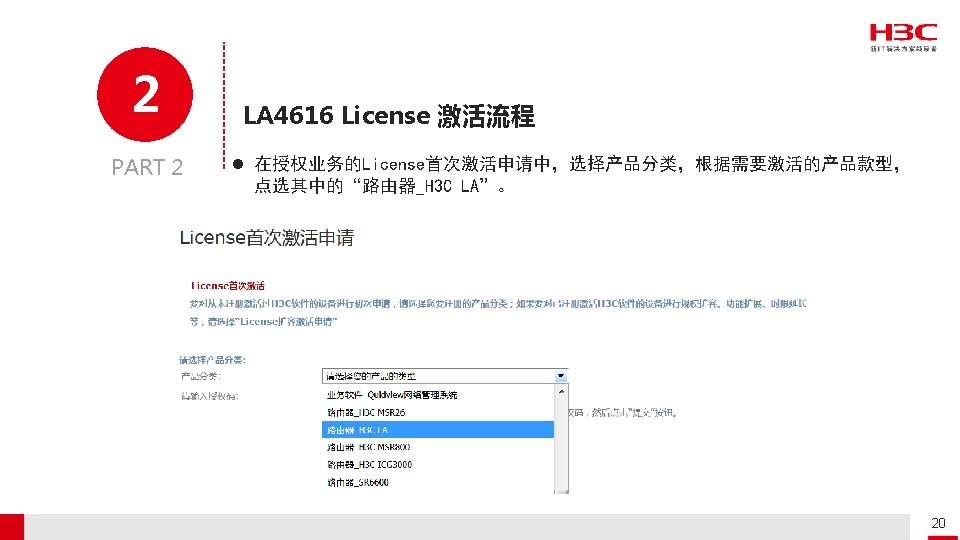

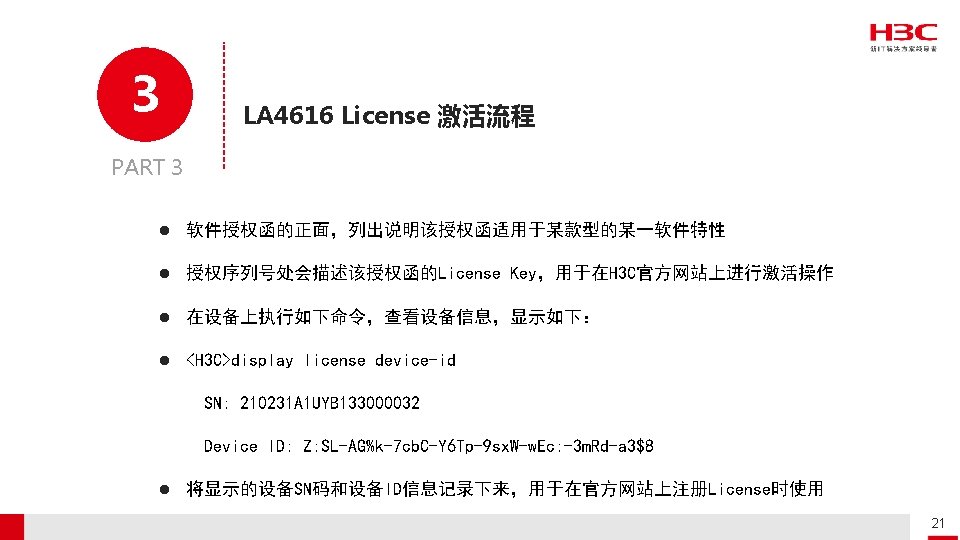

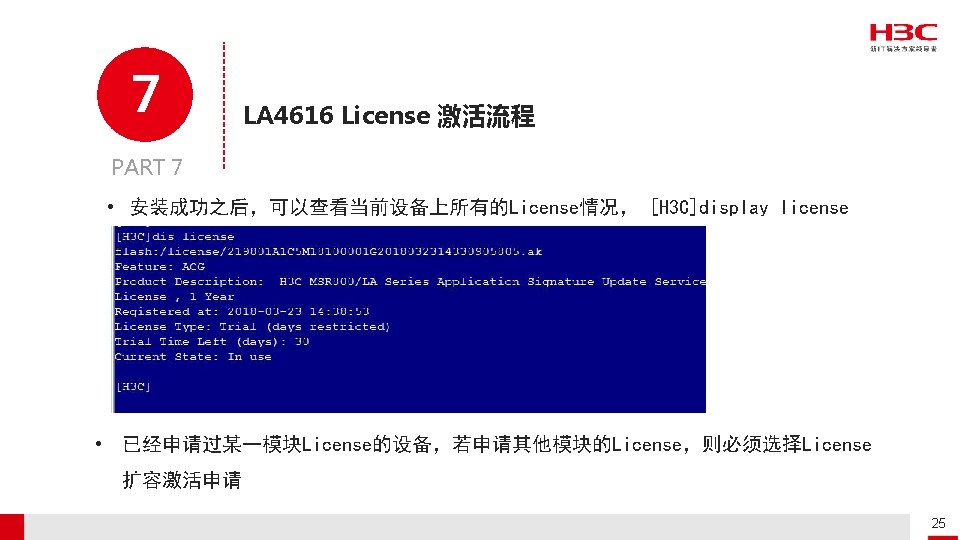

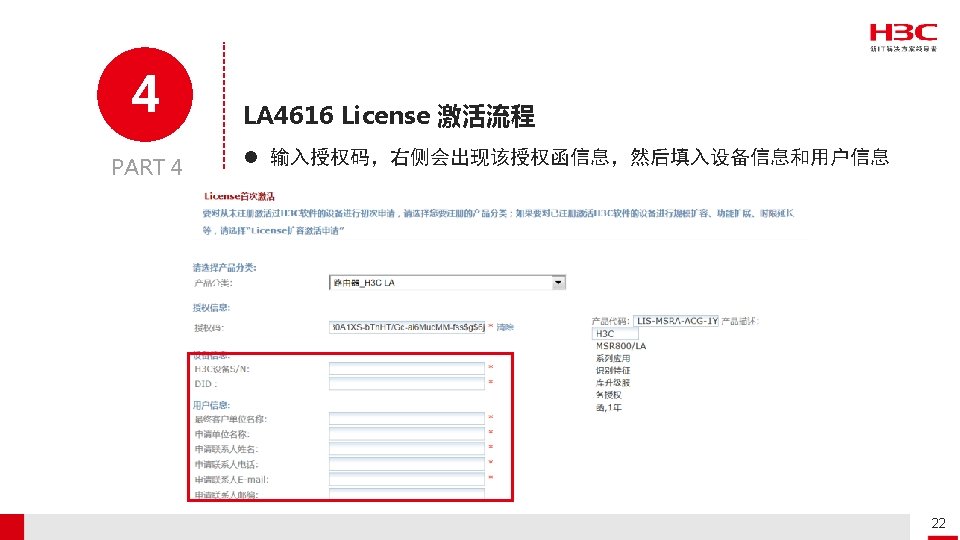

1 PART 1 LA 4616 License 激活流程 登录H 3 C官方网站，选择服务支持→授权业务→License首次激活申请 Confidential 秘密 www. h 3 c. com 19 19 19

01 01 LA 4616 Com. Ware 侧版本说明 02 LA 4616 Linux 侧版本说明 03 LA 4616 License 说明 04 LA 4616 Linux 侧基本维护 Confidential 秘密 www. h 3 c. com 27 27 27

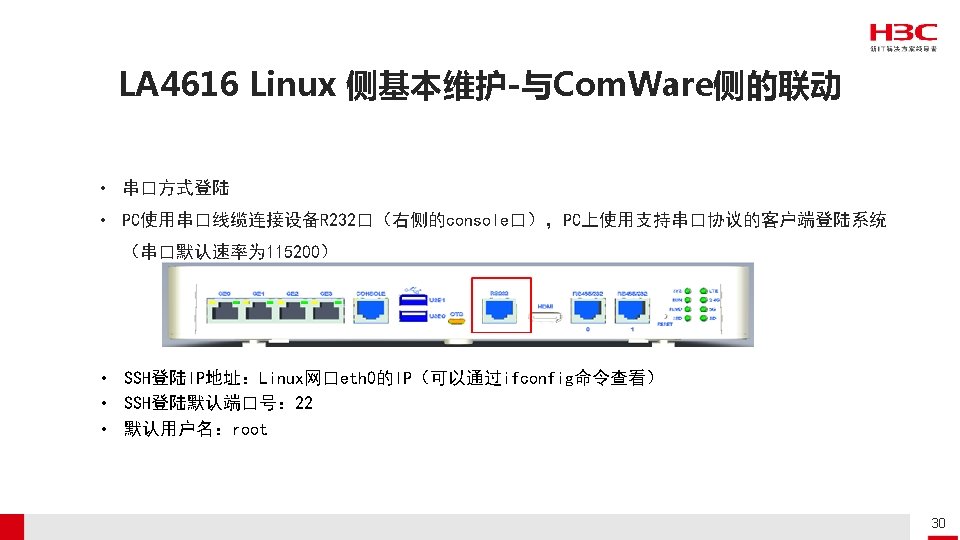

LA 4616 Linux 侧基本维护-与Com. Ware侧的联动 • Linux侧的维护也可以通过Com. Ware侧某些命令和动作来进行。 • Com. Ware侧中display arp可以看到为Linux侧的连通隐藏接口G 0/4分配的地址。该G 0/4 口对应Linux侧的eth 0口。---display interface brief看不到GE 0/4？ Confidential 秘密 www. h 3 c. com 28 28 28

LA 4616 Linux 侧基本维护-与Com. Ware侧的联动 • 在Com. Ware侧reboot slot 1即可重启Linux系统。 • 在Com. Ware侧查看Linux相关版本时可以display version下拉，查看slot 1的driver行 即可。 Confidential 秘密 www. h 3 c. com 29 29 29

LA 4616 Linux 侧 基 本 维 护-Linux侧 • 网口信息查询命令ifconfig eth 0（是输入ifconfig还是ifconfig eth 0？），可以查看 IP地址、MAC地址等网口信息。 • 设置静态IP，ifconfig eth 0 xxx netmask nnn • xxx：IP地址（如172. 32. 107. 124） • nnn：子网掩码（如255. 0. 0） Confidential 秘密 www. h 3 c. com 31 31 31

LA 4616 Linux 侧 基 本 维 护-Linux侧 • 通过命令router –n可以查看网关。通过route add –net 0. 0 netmask 0. 0 gw xxx命令可以增加配置网关。 • 。 • 配置DNS命令：echo “nameserver xxx” >> /etc/resolv. conf • xxx：DNS服务器IP地址（如172. 32. 1. 255） Confidential 秘密 www. h 3 c. com 32 32 32

课程总结 n 熟悉LA 4616 Linux侧升级方法 n 掌握LA 4616 license的加载方法 n 了解LA 4616 Linux侧基本维护 Confidential 秘密 www. h 3 c. com 34 34 34
