n IEEE 802 11 bagjnac n IEEE 802

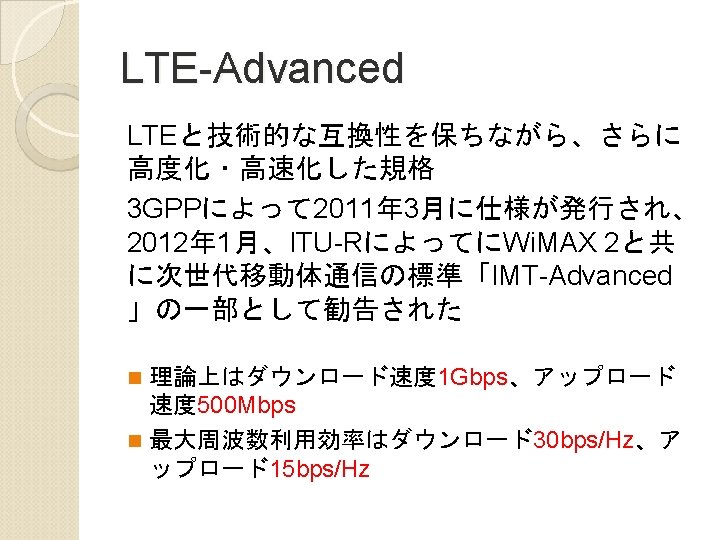

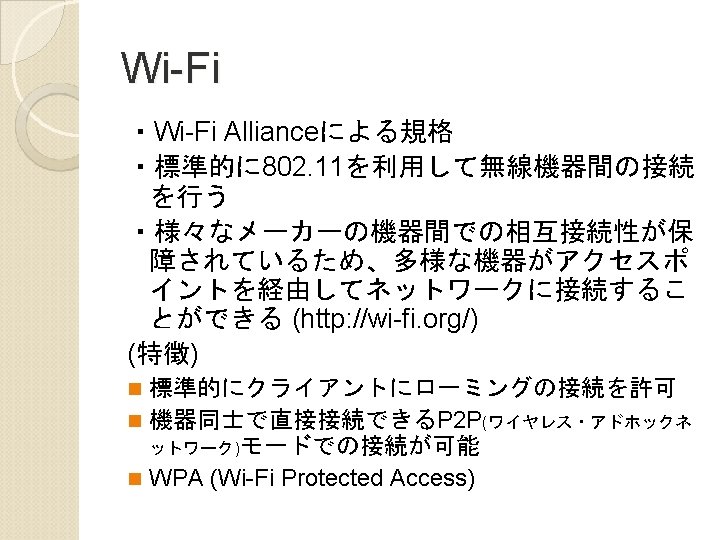

色々な無線技術 n IEEE 802. 11 b/a/g/j/n/ac n IEEE 802. 15 (Wireless Personal Area Network) ・Bluetooth ・Ultra Wide Band (超広帯域無線) ・Zig. Bee n Ir. DA n Wi-Fi n Wi-max n LTE/Advanced

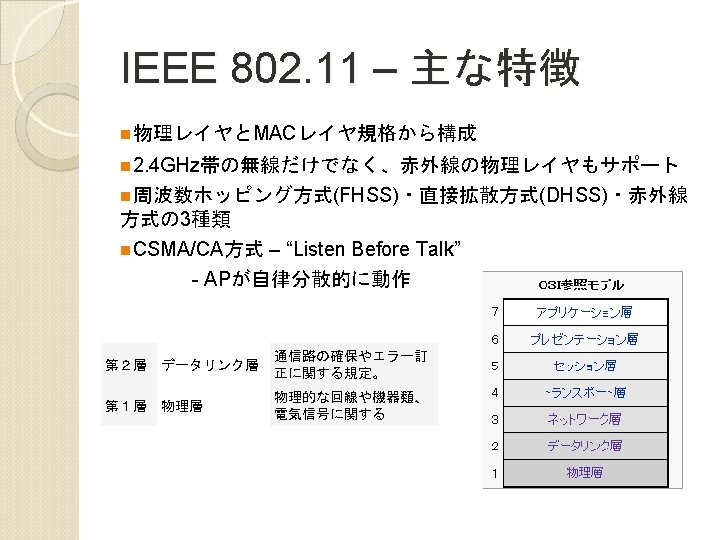

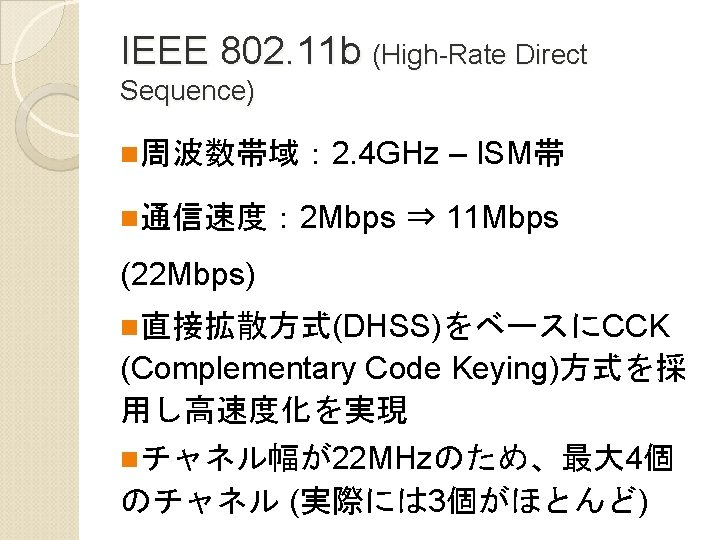

IEEE 802. 11 IEEEによって 1997年に策定された広く普及して いる無線LAN規格の一つ 規格 策定時期 周波数帯 速度 IEEE 802. 11 b 1999年 10 月 2. 4~ 2. 5 GHz 11 Mbps / 22 Mbps IEEE 802. 11 a 1999年 10 5. 15~ IEEE 802. 11 ac 5. 35 GHz, 月 5. 47~ 5. 725 GHz 54 Mbps IEEE 802. 11 g 2003年 6月 2. 4~ 2. 5 GHz 54 Mbps IEEE 802. 11 j --- 4. 9~ 5. 0 GHz, 5. 03~ 5. 091 GHz 54 Mbps 6. 93 Gbps 備考 完全免許不要
IEEE 802. 11 a n周波数帯域: 5 GHz n通信速度:最大 54 Mbps n. OFDM方式による物理レイヤ規格 (Orthogonal Frequency Division Multiple) n最大 19チャネル(制限付) n日本向けにIEEE 802. 11 jもある

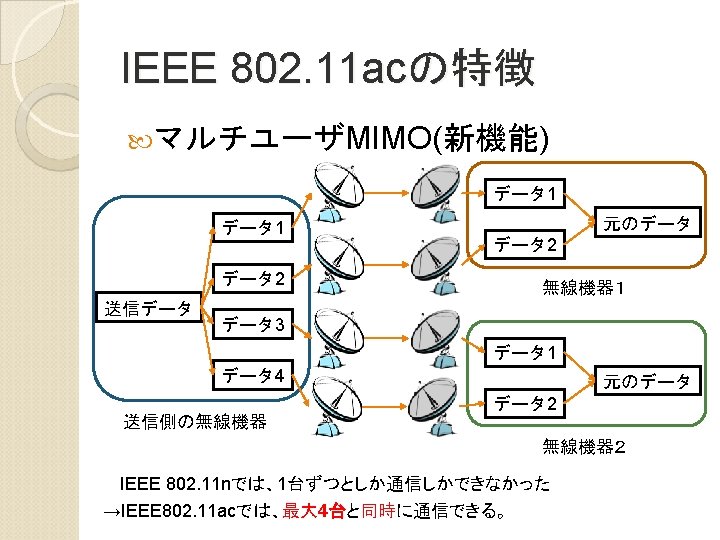

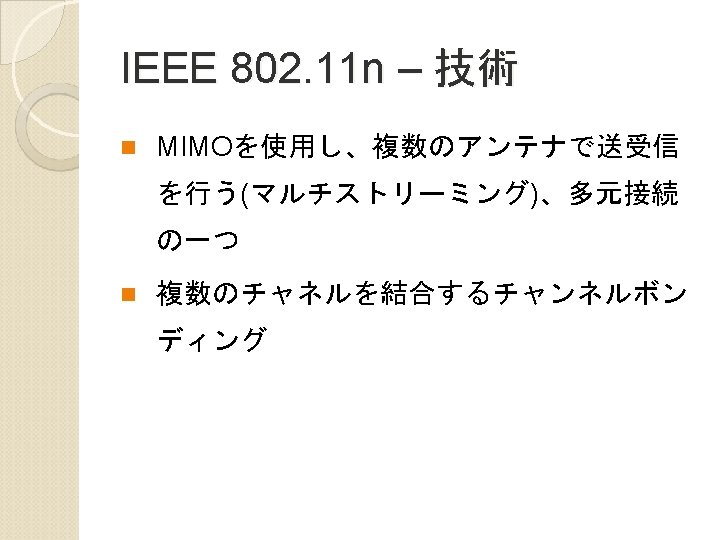

IEEE 802. 11の規格の流れ 現在の規格 次世代規格 IEEE 802. 11 ad IEEE 802. 1 1 a IEEE 802. 1 1 n IEEE 802. 1 1 g IEEE 802. 1 1 b IEEE 802. 11 ac IEEE 802. 11 af IEEE 802. 11 ah

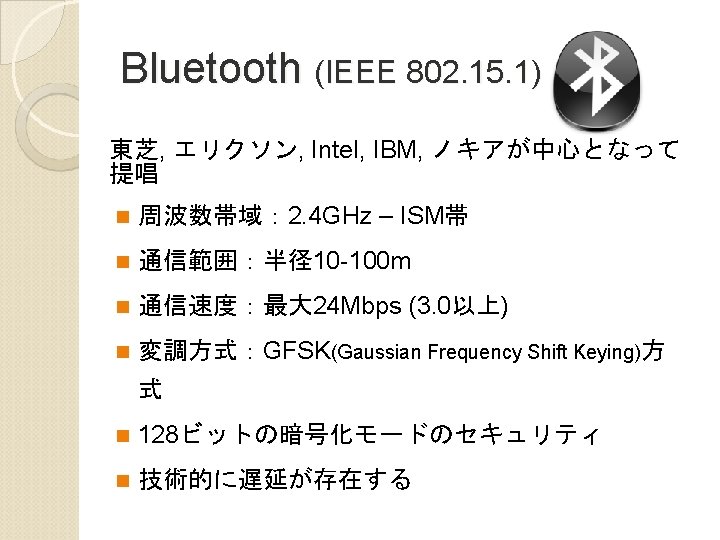

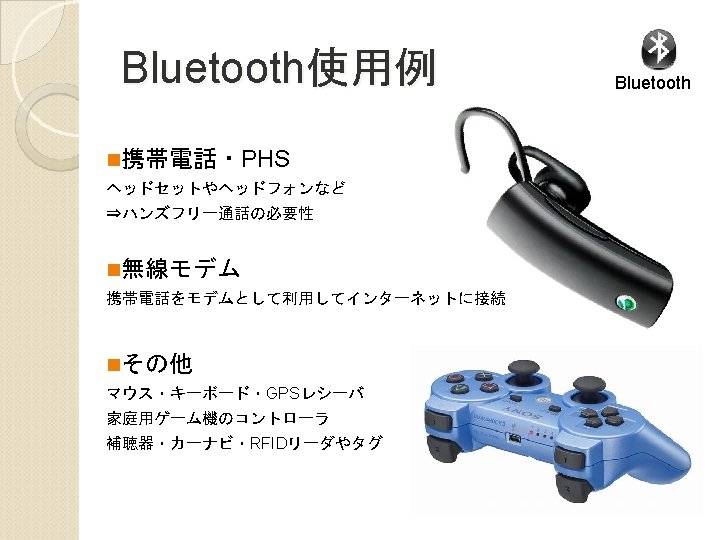

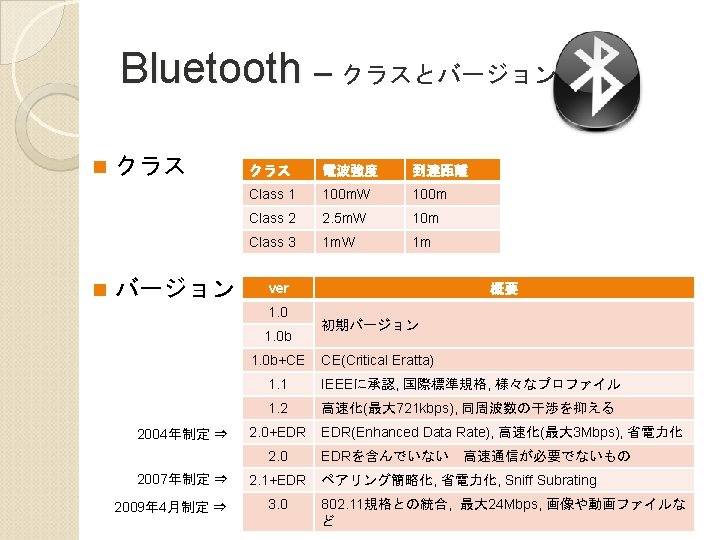

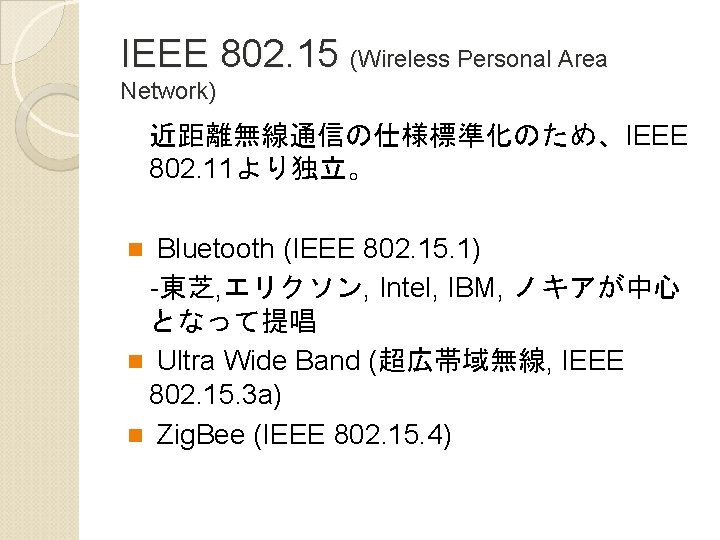

IEEE 802. 15 (Wireless Personal Area Network) 近距離無線通信の仕様標準化のため、IEEE 802. 11より独立。 Bluetooth (IEEE 802. 15. 1) -東芝, エリクソン, Intel, IBM, ノキアが中心 となって提唱 n Ultra Wide Band (超広帯域無線, IEEE 802. 15. 3 a) n Zig. Bee (IEEE 802. 15. 4) n

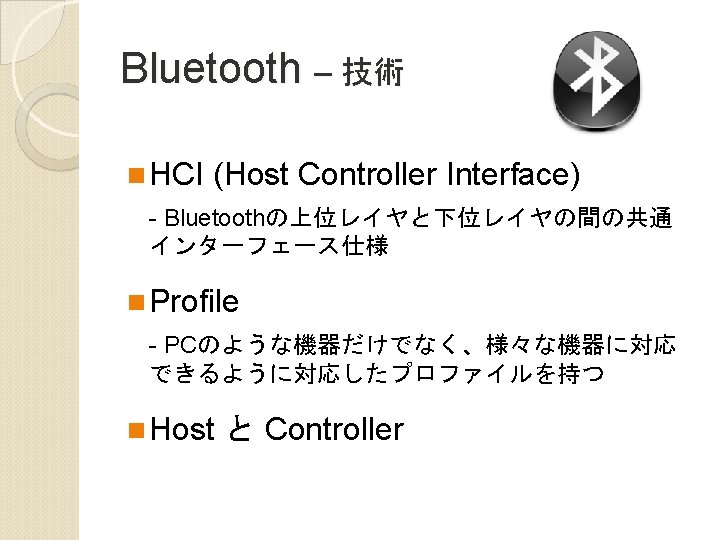

HostとController n Bluetooth L 2 CAP (Logical Link Control and Adaptation Protocol) SDP (Service Discovery Protocol) n RFCOMM n OBEX (Object Exchange Protocol) n
Ir. DA (Infra red Data Association) 赤外線による光無線データ通信の規格 携帯電話でお馴染み n Ir. PHY (Ir. DA Physical Signaling Layer) 規格名 通信距離 通信速度 Ir. DA DATA 1. 0 1 m 115 Kbps Ir. DA DATA 1. 1 1 m 1 Mbps / 4 Mbps Ir. DA DATA 1. 2 0. 3 m 115 Kbps Ir. DA DATA 1. 3 0. 3 m 1 Mbps / 4 Mbps Ir. DA DATA 1. 4 1 m 16 Mbps ※通信距離 0. 3 mは小型携帯機器向けローパワーオプション ※よくある「リモコン」は Ir. DA とは関係がない
参考文献 BUFFALO社の無線ルータ http: //buffalo. jp/products/catalog/network/11 ac/ ネットワークエンジニアとして http: //www. infraexpert. com/study/wireless 49. html ITmediaのまとめ記事 http: //www. itmedia. co. jp/keywords/ieee 80211 ac. html 電子情報通信学会誌2013年 3月号 (LTE/LTE-Advancedに関する特集記事)
