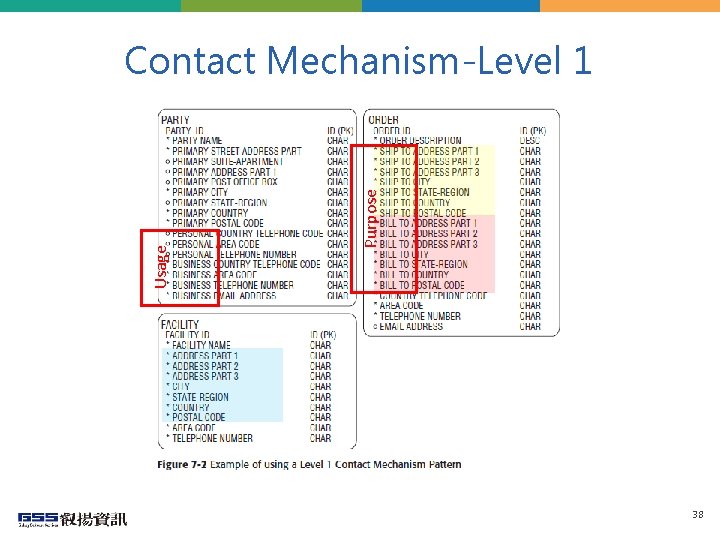

Purpose Usage Contact Mechanism-Level 1 38

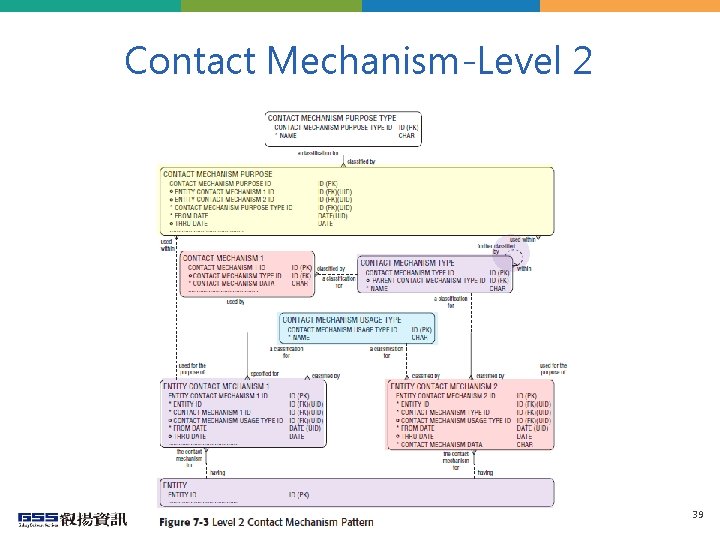

Contact Mechanism-Level 3 PURPOSE 分類 USAGE 42

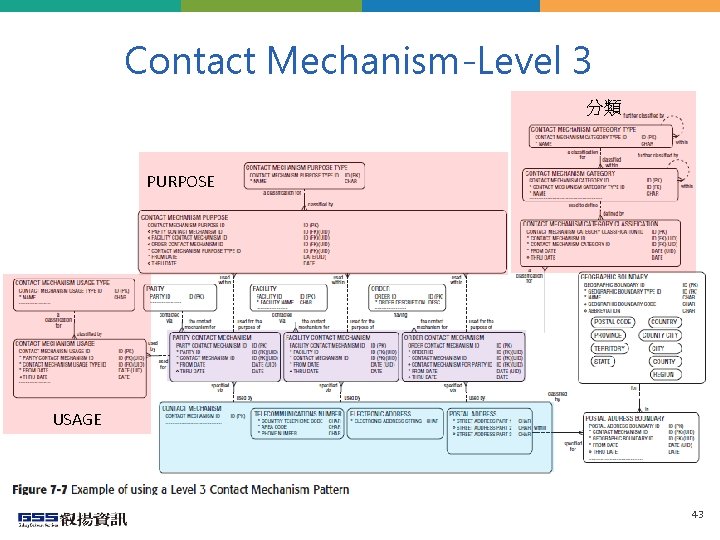

Contact Mechanism-Level 3 分類 PURPOSE USAGE 43

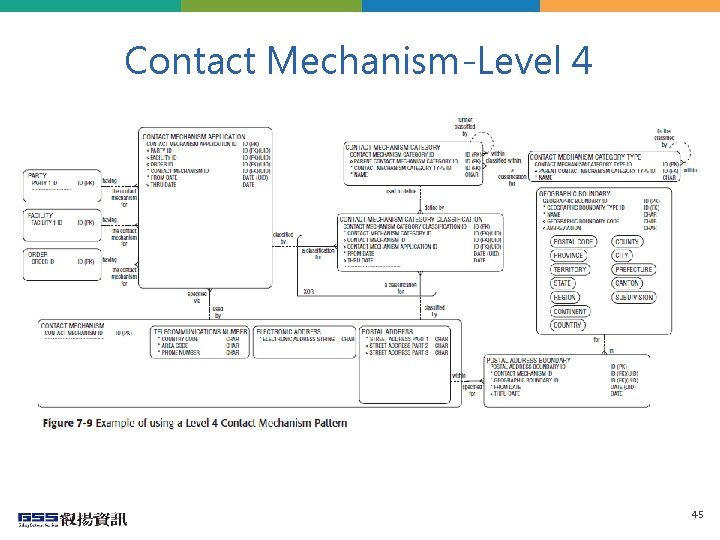

Contact Mechanism. Geographic Boundary 46

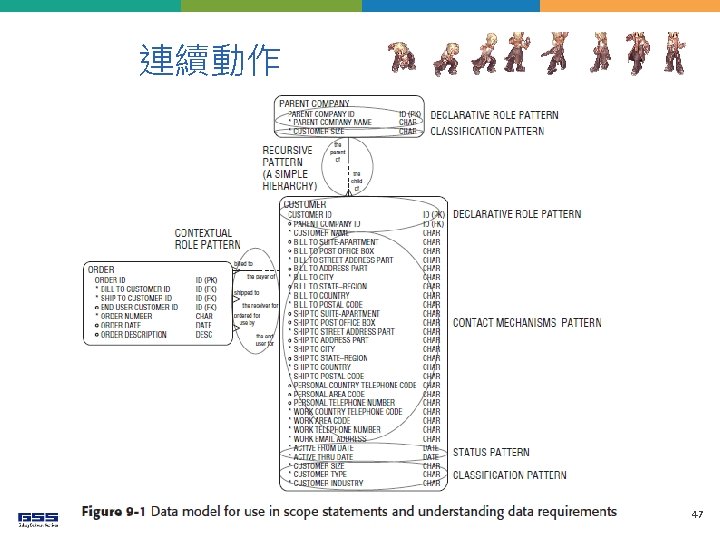

Slides: 47

Download presentation

n Declarative Role Patterns n Contextual Role Patterns n Recursive Patterns n Classification 常見資料模式 n Status Patterns 圖表來源： http: //as. wiley. com/Wiley. CDA/Wiley. Title/product. Cd-0470178450. html 1

關聯 Patterns 類別 Declarative Role Contextual Role Recursive Classification Status …… 屬性 2

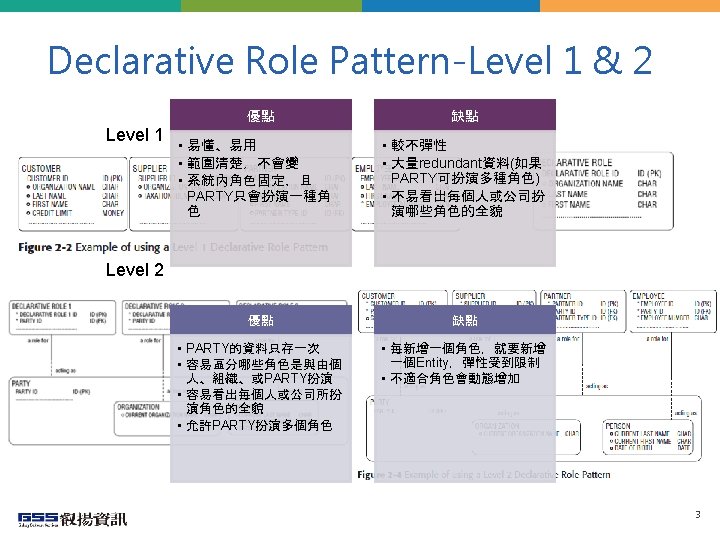

關聯 Patterns 類別 Declarative Role Contextual Role Recursive Classification Status …… 屬性 5

Contextual Role Pattern . . . 6

Contextual Role Pattern-Level 1 優點缺點 • 明確表達 Contextual Role 及所參與的 Declarative Role • Declarative Role 可同時扮演多個 Contextual Role • 稍具彈性，但增加新角色不易 • redundant資料( 同時是Sponsor又是Worker) 8

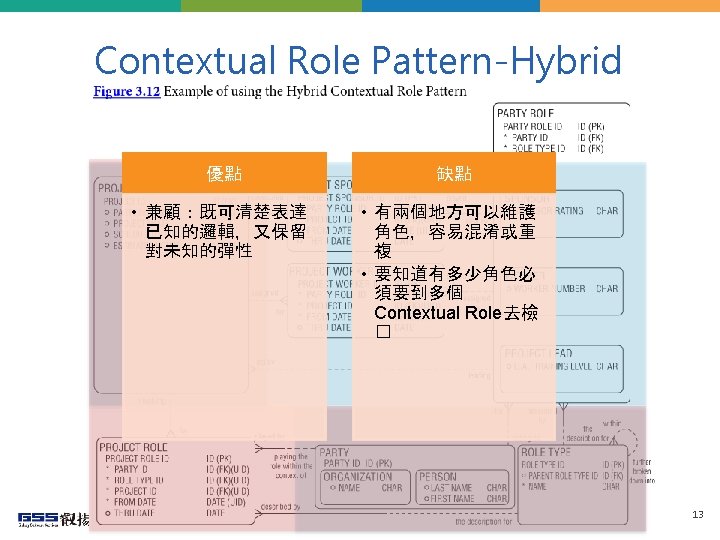

Contextual Role Pattern-Hybrid 12

關聯 Patterns 類別 Declarative Role Contextual Role Recursive Classification Status …… 屬性 14

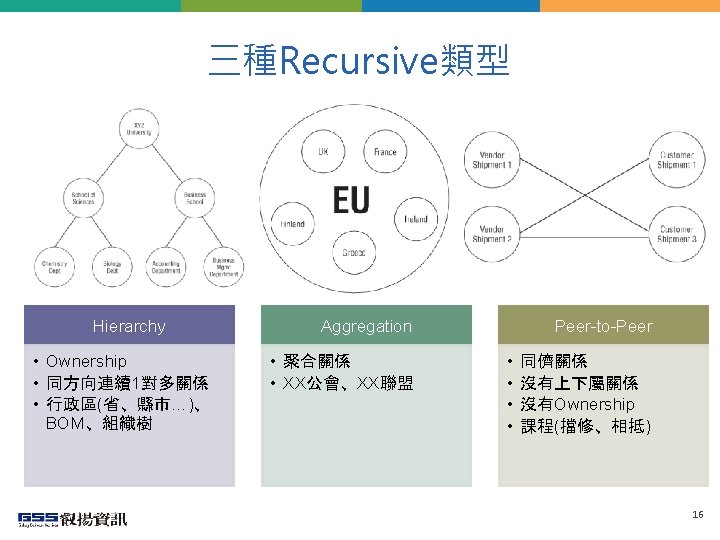

Recursive Pattern 15

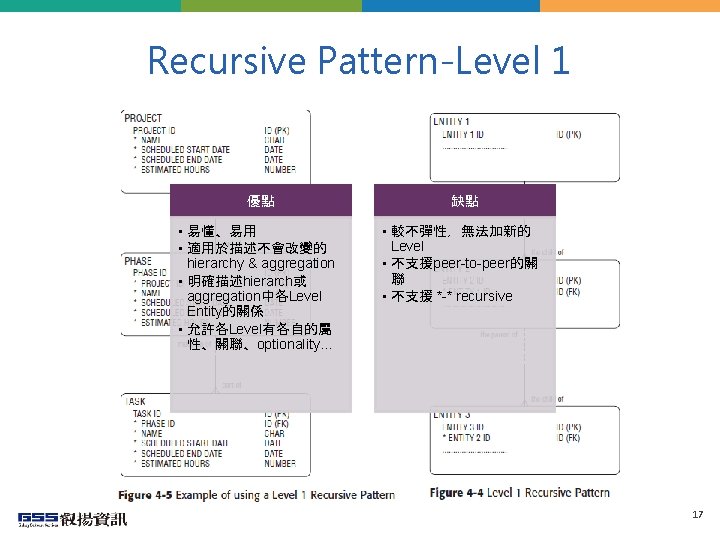

Recursive Pattern-Level 1 優點 • 易懂、易用 • 適用於描述不會改變的 hierarchy & aggregation • 明確描述hierarch或 aggregation中各Level Entity的關係 • 允許各Level有各自的屬性、關聯、optionality… 缺點 • 較不彈性，無法加新的 Level • 不支援peer-to-peer的關聯 • 不支援 *-* recursive 17

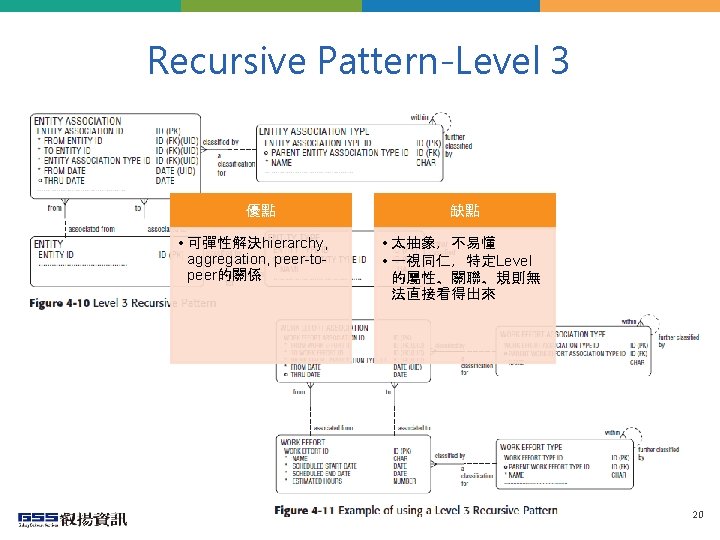

Recursive Pattern-Level 3 優點 • 適用於需定義 recursive association的行為時缺點 • 不易了解 21

關聯 Patterns 類別 Declarative Role Contextual Role Recursive Classification Status …… 屬性 22

Classification Pattern-Level 1 24

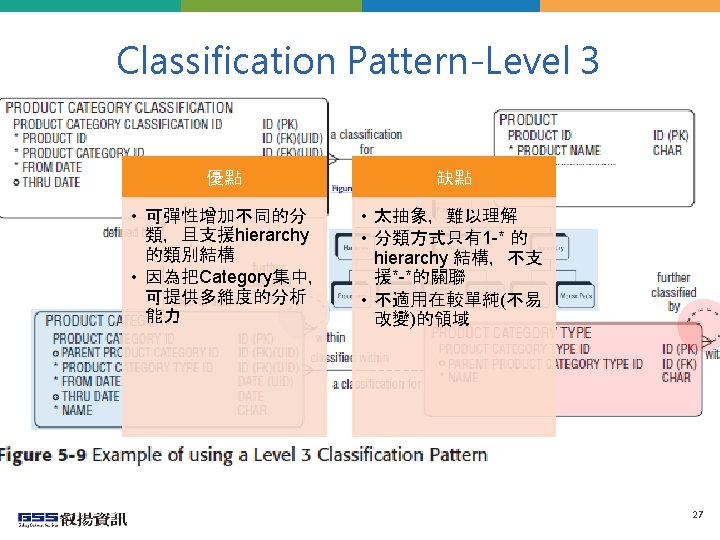

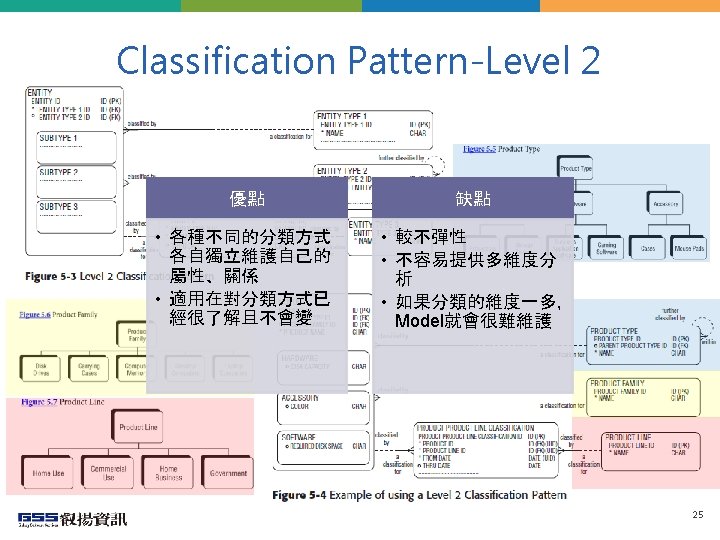

Classification Pattern-Level 3 26

關聯 Patterns 類別 Declarative Role Contextual Role Recursive Classification Status …… 屬性 28

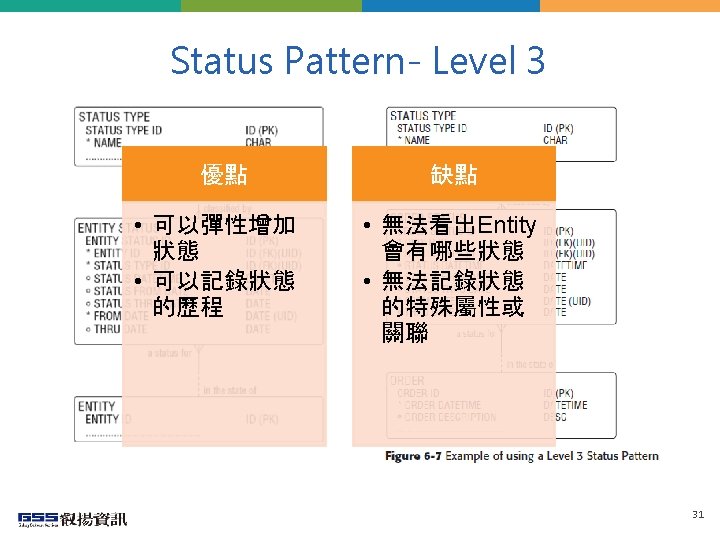

關聯 Patterns 類別 Declarative Role Contextual Role Recursive Classification Status …… 屬性 33

大師們的Patterns寶藏庫 Vol. 1~3 34

關聯參考關聯清單參考Pattern 特殊關聯 • Generalization • Aggregation/Composition • Association Class Patterns Declarative Role Contextual Role Recursive Classification Status 類別辨識Use Case內的名詞參考類別清單 …… 屬性參考Pattern 35
