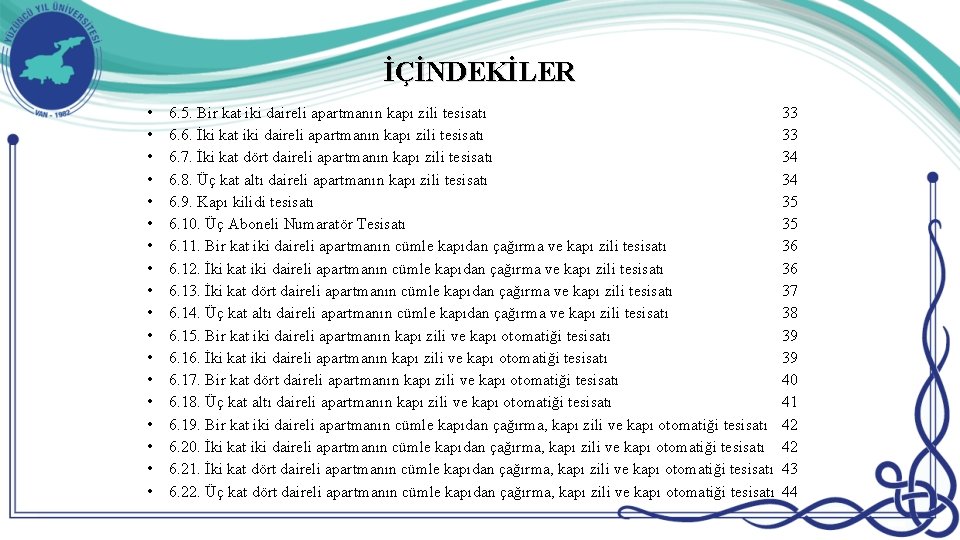

İÇİNDEKİLER • • • • • 6. 5. Bir kat iki daireli apartmanın kapı zili tesisatı 6. 6. İki kat iki daireli apartmanın kapı zili tesisatı 6. 7. İki kat dört daireli apartmanın kapı zili tesisatı 6. 8. Üç kat altı daireli apartmanın kapı zili tesisatı 6. 9. Kapı kilidi tesisatı 6. 10. Üç Aboneli Numaratör Tesisatı 6. 11. Bir kat iki daireli apartmanın cümle kapıdan çağırma ve kapı zili tesisatı 6. 12. İki kat iki daireli apartmanın cümle kapıdan çağırma ve kapı zili tesisatı 6. 13. İki kat dört daireli apartmanın cümle kapıdan çağırma ve kapı zili tesisatı 6. 14. Üç kat altı daireli apartmanın cümle kapıdan çağırma ve kapı zili tesisatı 6. 15. Bir kat iki daireli apartmanın kapı zili ve kapı otomatiği tesisatı 6. 16. İki kat iki daireli apartmanın kapı zili ve kapı otomatiği tesisatı 6. 17. Bir kat dört daireli apartmanın kapı zili ve kapı otomatiği tesisatı 6. 18. Üç kat altı daireli apartmanın kapı zili ve kapı otomatiği tesisatı 6. 19. Bir kat iki daireli apartmanın cümle kapıdan çağırma, kapı zili ve kapı otomatiği tesisatı 6. 20. İki kat iki daireli apartmanın cümle kapıdan çağırma, kapı zili ve kapı otomatiği tesisatı 6. 21. İki kat dört daireli apartmanın cümle kapıdan çağırma, kapı zili ve kapı otomatiği tesisatı 6. 22. Üç kat dört daireli apartmanın cümle kapıdan çağırma, kapı zili ve kapı otomatiği tesisatı 33 33 34 34 35 35 36 36 37 38 39 39 40 41 42 42 43 44

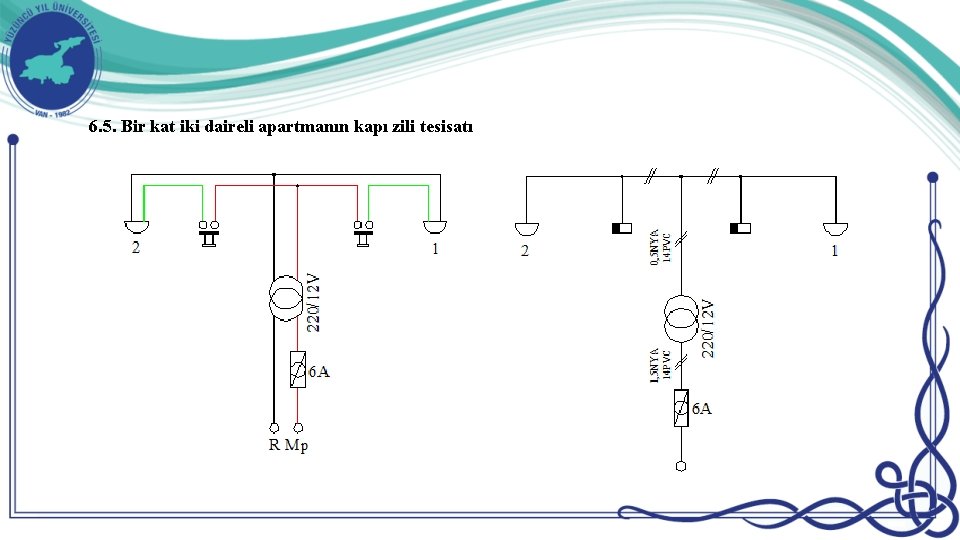

6. 5. Bir kat iki daireli apartmanın kapı zili tesisatı

6. 6. İki kat iki daireli apartmanın kapı zili tesisatı

6. 7. İki kat dört daireli apartmanın kapı zili tesisatı Bu tesisatta 4 daire bulunmaktadır ve her dairenin zili kapısındaki buton ile çalışmaktadır. Bu tesisat çok katlı, çok daireli apartmanlarda yapılan zil tesisatıdır.

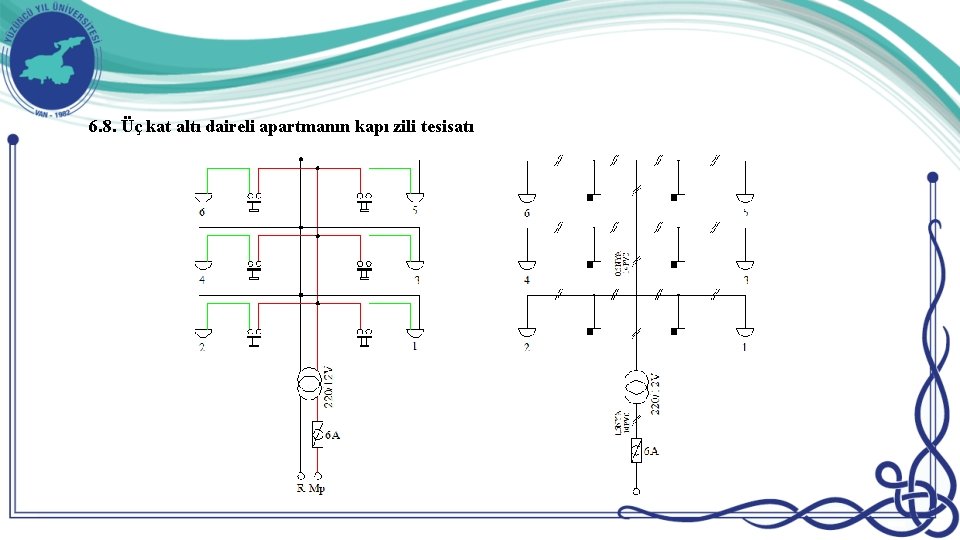

6. 8. Üç kat altı daireli apartmanın kapı zili tesisatı

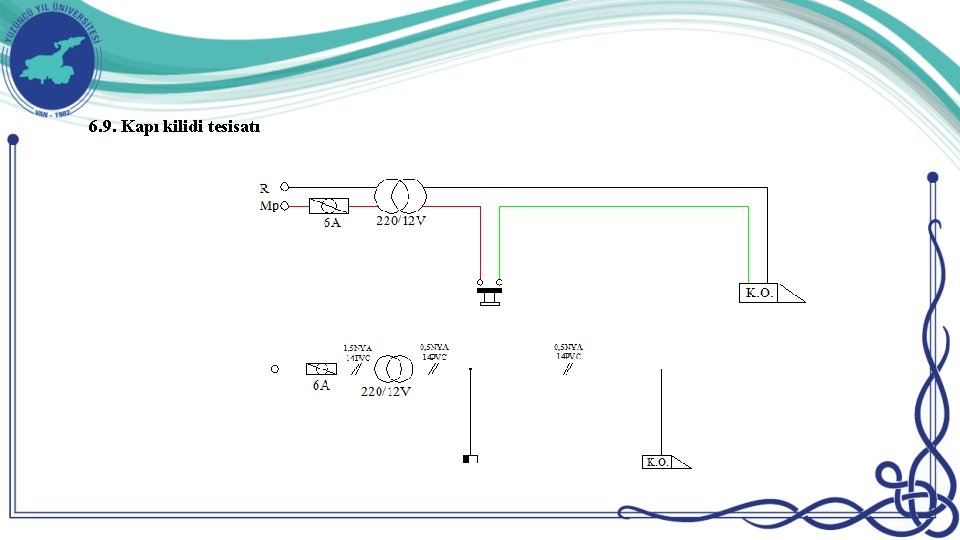

6. 9. Kapı kilidi tesisatı

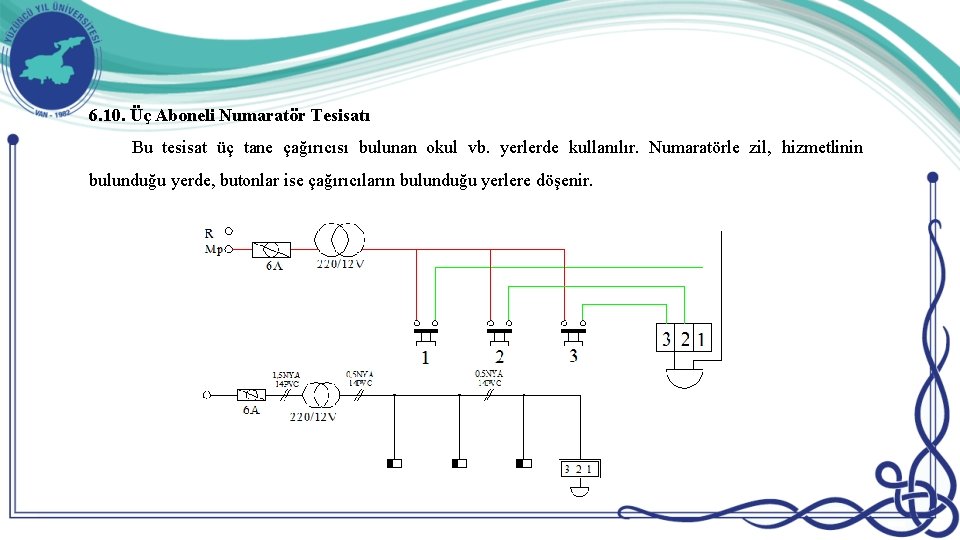

6. 10. Üç Aboneli Numaratör Tesisatı Bu tesisat üç tane çağırıcısı bulunan okul vb. yerlerde kullanılır. Numaratörle zil, hizmetlinin bulunduğu yerde, butonlar ise çağırıcıların bulunduğu yerlere döşenir.

6. 11. Bir kat iki daireli apartmanın cümle kapıdan çağırma ve kapı zili tesisatı Bu tesisatta her dairenin zili hem daire dışından hem de cümle kapısının dışından çalıştırılabilmektedir.

6. 12. İki kat iki daireli apartmanın cümle kapıdan çağırma ve kapı zili tesisatı

6. 13. İki kat dört daireli apartmanın cümle kapıdan çağırma ve kapı zili tesisatı

6. 14. Üç kat altı daireli apartmanın cümle kapıdan çağırma ve kapı zili tesisatı

6. 15. Bir kat iki daireli apartmanın kapı zili ve kapı otomatiği tesisatı

6. 16. İki kat iki daireli apartmanın kapı zili ve kapı otomatiği tesisatı

6. 17. Bir kat dört daireli apartmanın kapı zili ve kapı otomatiği tesisatı

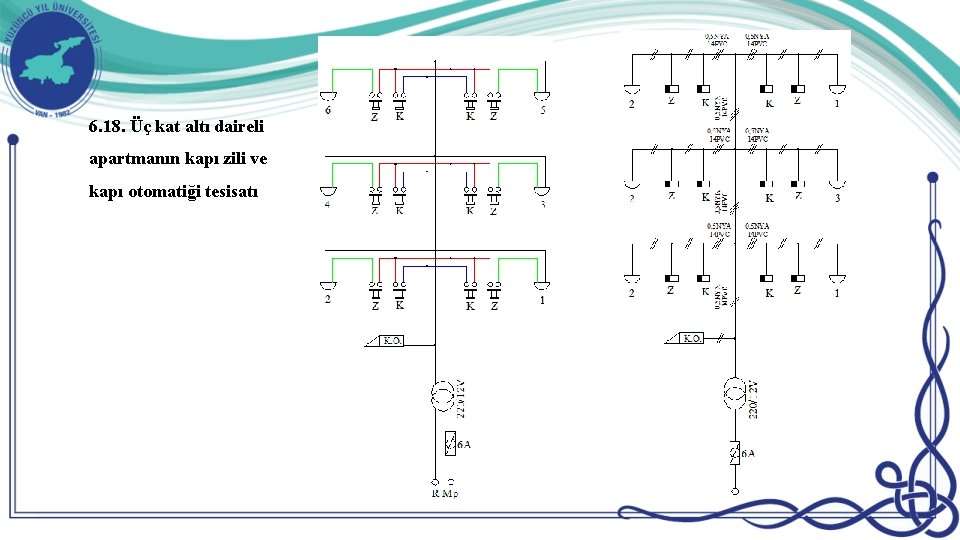

6. 18. Üç kat altı daireli apartmanın kapı zili ve kapı otomatiği tesisatı

6. 19. Bir kat iki daireli apartmanın cümle kapıdan çağırma, kapı zili ve kapı otomatiği tesisatı

6. 20. İki kat iki daireli apartmanın cümle kapıdan çağırma, kapı zili ve kapı otomatiği tesisatı

6. 21. İki kat dört daireli apartmanın cümle kapıdan çağırma, kapı zili ve kapı otomatiği tesisatı

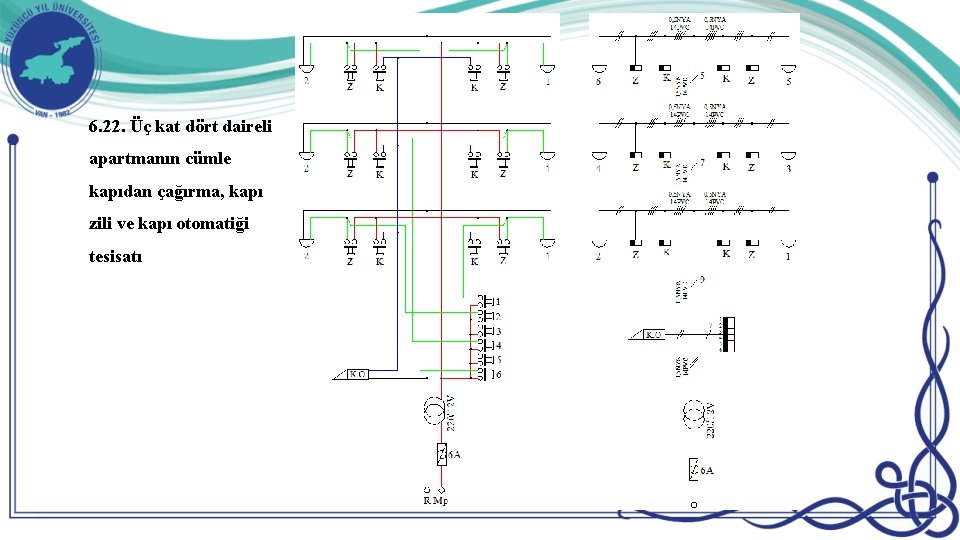

6. 22. Üç kat dört daireli apartmanın cümle kapıdan çağırma, kapı zili ve kapı otomatiği tesisatı
