My SQL Network EPICS Channel Access ODBC Windows

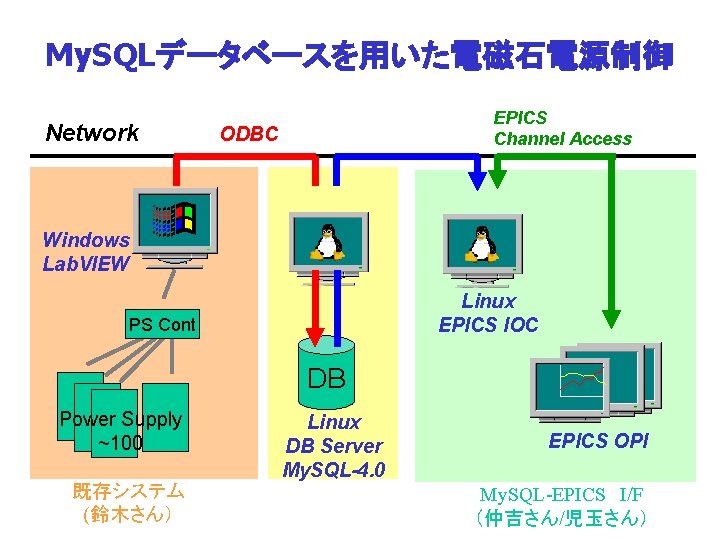

My. SQLデータベースを用いた電磁石電源制御 Network EPICS Channel Access ODBC Windows Lab. VIEW Linux EPICS IOC PS Cont DB Power Supply ~100 既存システム (鈴木さん) Linux DB Server My. SQL-4. 0 EPICS OPI My. SQL-EPICS I/F (仲吉さん/児玉さん)
My. SQL-DB性能評価 Read-Write Access speed 1 Hz access Server CPU dependence 1 Hz access SQL sequence speed 1 Hz access ODBC v. s. C-API
ビームロスモニタ読み出し回路 BLM 16 ch VME Current Integrator ( 0. 4~400 n. C/5 V) 16 ch DC Voltage To Interlock (TTL level) Output 0 -15 VME bus Input 8 -15 64 ch scanning ADC Advanet ADVME 2706 BLM comparator 32 ch input Ethernet EPICS Channel Access Ethernet Interface ~1. 8 sec. BLM C. I. Out Input 0 -7 Gate Reset Gate ADC scan Reset VME 電流積分回路プロトタイプ (稲葉さん/斉藤さん)

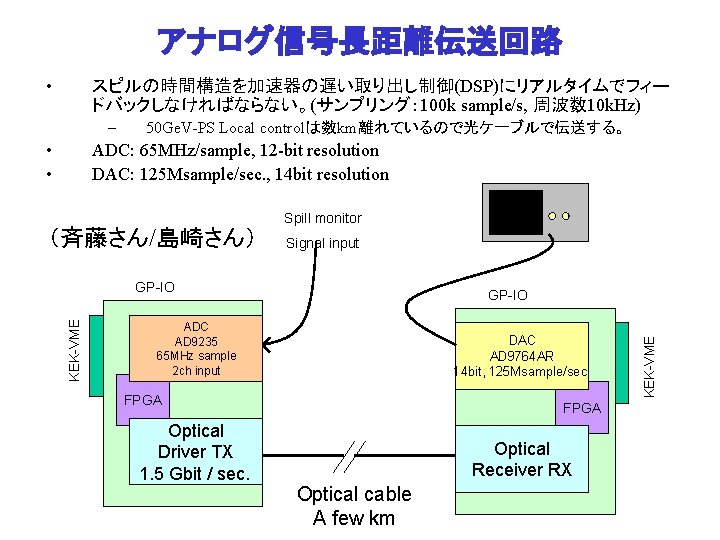

アナログ信号長距離伝送回路 • スピルの時間構造を加速器の遅い取り出し制御(DSP)にリアルタイムでフィー ドバックしなければならない。(サンプリング: 100 k sample/s, 周波数 10 k. Hz) – • • 50 Ge. V-PS Local controlは数km離れているので光ケーブルで伝送する。 ADC: 65 MHz/sample, 12 -bit resolution DAC: 125 Msample/sec. , 14 bit resolution Signal input KEK-VME GP-IO ADC AD 9235 65 MHz sample 2 ch input DAC AD 9764 AR 14 bit, 125 Msample/sec. FPGA Optical Driver TX 1. 5 Gbit / sec. FPGA Optical Receiver RX Optical cable A few km KEK-VME (斉藤さん/島崎さん) Spill monitor
We are here.
