MY PHT IN XOAY CHIU 1 PHA PRESENTED

MÁY PHÁT ĐIỆN XOAY CHIỀU 1 PHA PRESENTED BY TỔ 1

01 Máy phát điện là gì? 02 Máy phát điện xoay chiều 1 pha Cấu tạo Nguyên lý hoạt động Tần số của máy phát điện

Máy phát điện là gì?

Định nghĩa MÁY PHÁT ĐIỆN CHẠY XĂNG Máy phát điên xoay chiều là thiết bị tạo ra dòng điện xoay chiều dựa trên hiện tượng cảm ứng điện từ hay máy phát điện xoay chiều là thiết bị biến đổi cơ năng thành điện năng. MÁY PHÁT ĐIỆN CHẠY DẦU

Máy phát điện xoay chiều 1 pha

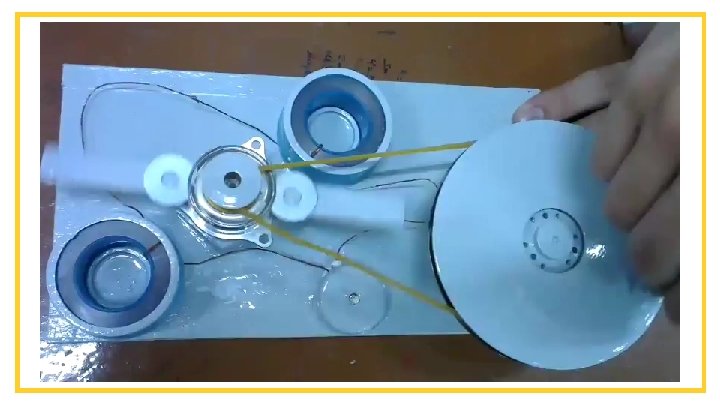

Cấu tạo gồm các bộ phận chính: - Phần cảm: Tạo ra từ trường biến thiên, là nam châm vĩnh cửu hay nam châm điện. Các nam châm mắc xen kẽ nối tiếp nhau 1 cực Bắc và 1 cực Nam được gọi là cặp cực. - Phần ứng: Là những cuộn dây, trong đó xuất hiện suất điện động cảm ứng. - Một trong hai phần đặt cố dịnh, phần còn lại quay quanh trục. Phần cố định gọi là stato, phần quay gọi là roto. SƠ ĐỒ MÁY PHÁT ĐIỆN 1 PHA CÓ 3 CẶP CỰC

Nguyên lý hoạt động Cách 1: Phần ứng quay (roto), phần cảm cố định (stato) - Stato là nam châm đặt cố định - Roto là khung dây quanh một trục trong từ trường tạo bởi nam châm (stato) Cách 2: Phần cảm quay (stato), phần ứng cố định (roto) - Stato là các cuộc dây có lõi sắt - Roto là nam châm điện

Nguyên lý hoạt động Dựa trên hiện tượng cảm ứng điện từ. Khi rôto quay với tốc độ n (vòng/s) thì từ thông qua mỗi cuộn dây của stato biến thiên tuần hoàn với tần số f = np. Trong các cuộn dây xuất hiện suất điện động xoay chiều hình sin cùng tần số f: e=-dΦ/dt

Tần số của máy phát điện xoay chiều 1 pha f = pn Trong đó: - p: Số cặp cực - n: Tốc độ quay của roto (vòng/giây) - f: Tần số của máy phát điện xoay chiều 1 pha (Hz)

Tần số của máy phát điện xoay chiều 1 pha

Bạn đã biết? - Ở các nhà máy nhiệt điện, các roto của máy phát điện có tốc độ quay lớn: 1. 500 đến 3. 000 vòng/phút. - Ở các nhà máy thủy điện, các roto của máy phát điện có tốc độ quay thấp hơn, vài trăm vòng/phút.

Cảm ơn đã lắng nghe!!!
