Mvzu 14 Radiolokasiya meteoroloji mahidlri v masir meteoroloji

Mövzu № 14. Radiolokasiya meteoroloji müşahidələri və müasir meteoroloji radar sistemləri; Radiolokasiya meteoroloji müşahidələrində tələb olunan qaydalar Məruzəçi: Ağayeva Aygün

WRM 200 METEOROLOJİ RADİOLOKATORU WRM 200 meteoroloji radiolokatoru Hydro. Class™ C klass tezlik diapazonunda ikili kanalda işləyən, tezliyin Dopler üsulla hesablanmasını yerinə yetirən avadanlıqdır. Sistem tamamilə inteqrallaşmışdır, konsturuksiyası yüksək keyfiyyətli məlumatları və yüksək səviyyəli hazırlığı aşağıda göstərilən vacib tapşırıqları yerinə yetrilməsinə imkan verir. -Şəbəkə rejimində meteoroloji müşahidə; -Çətin hava şəraitinin monitorinqi; -Hidrometeorologiya; -Leysanın praqnozlaşdırılması; -Aeroportlarda külək yerdəyişmələrinin təyini; -Uraqan-Tayfunların hərəkətlərinin izlənilməsi; -Dolunun təyin olunması; -Hava dəyişmələrinin təyini; -Meteoroloji axtarışlar;

WRM-200 modeli uzunmüddətli və genişmiqyaslı axtarışlar nəticəsində hazırlanmışdır. Bu axtarışlar aşağıdakı mərhələlərdən ibarətdir; -Helsinkidə iki ildən artıq aparılmış təcrübələr və yeniliklər əsasında; -Meteoroloji radarlardan əldə olunan siqnalların işlənməsində dünya lideri olan SİGMET şirkətinin alınması; -İki illik təcrübə əsasında ilk işçi sisteminin hazırlanması; -Helsinki şəhərində meteoroloji radarların istehsalı ilə məşğul olan zavodun tikilməsi. Siqnalların işlənməsi və verilməsi avadanlıqları ABŞ-ın Vestford şəhərindən alınır. Vaisala Sigmet şirkəti 30 ildən artıq müddətdə meteoroloji radarlardan alınan məlumatların işlənməsi sistemləri ilə məşğul olmuş və bu müddətdə Vaisala şirkəti ilə əməkdaşlıq etmişdir. Təcrübədə yoxlanılmış və əldə olunmuş nəticələr əsasında Vaisala Sigmet modeli tamamilə WRM 100 və WRM 200 radarlarında istifadə edilmişdir. Vaisala WRM 200 tipli meteoroloji radarların istifadə müddətini 15 il təyin edib. Bu da avadanlıqın yüksək keyfiyyətindən irəli gəlir.

Tamamilə inteqrallaşmış sistemə malik WRM 200 meteoroloji radiolokatoru-STAR və ya LDR rejimində işləyir. Hydro. Class™ proqram təminatı qəbul olunmuş işlənmiş məlumatın əvvəlcədən yoxlanılmış alqoritim düşüncəsi əsasında hədəfləri katiqoriyalara bölür (dolu, yağış, qar, sulu qar və s) və meteoroloji parametrlərə aid olmayanları (dəniz səthindən əks olunan maneələr, quşlar, böcəklər, külək mühərrikləri, radiomaneələr və s) onlardan ayırır. Hydro. Class™ proqram təminatı meteorologiyaya aid olmayan maneələrin aradan götürülməsini təmin edir. Bu üsulun üstünlüyü ondan ibarətdirki, çox yüksək dəqiqliklə baş verə biləcək atmosfer hadisələrini qabaqcadan təyin edir. məsələn: Dolu

Radar aşağıdakı əsas elementlərdən ibarətdir.

IRIS™/Radar proqram təminatı eləcədə RVP 900™/RCP 8™ avadanlıqlarında istifadə olunur. Sistem tamamilə inteqrallaşdırılmış olur, yəni girişdən dəyişən cərəyan daxil olur və məlumatların mübadiləsi gedir. İdarəolunma və nəzarət TCP/IP şəbəkəsi ilə aparılır.

Şəkil 1. Avadanlıqlar şkafı

Şəkil 2. İki poliyarizasiyalı WRA 111 tipli antenna.

Şəkil 3. WRA 111 tipli antennasının arxa tərəfindən görünüşü.

• Üfüqi poliyarizasiya (H) üçün dalğa ötürücüləri qırmızı, şaquli poliyarizasiya (V) üçün dalğa ötürücüləri göy rənglə göstərilib.

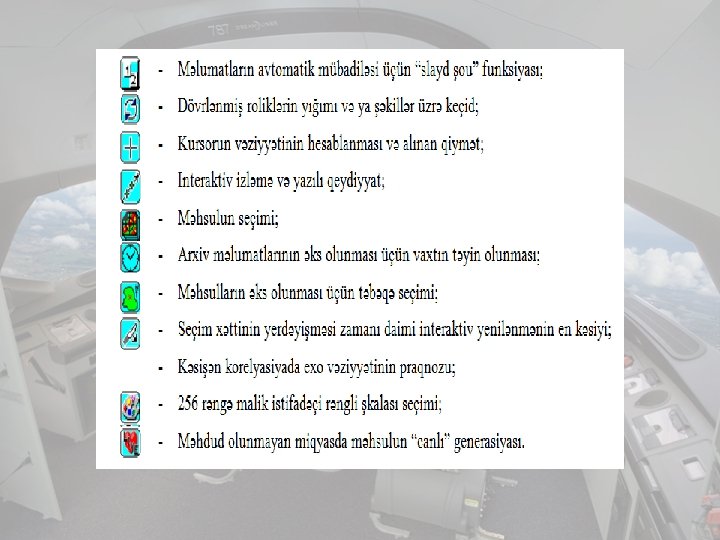

IRIS-in Manitoru - IRIS-in manitorunda istənilən məlumat əsasında yerli xəbərdarlığın generasiyasını yaratmaq olar. Bunda əlavə IRIS-in manitoru IRIS™/Analysis kimi yazılanların arxivləşdirilməsini dəstəkləyir. Manitorda məlumatlar bir neçə pəncərədə əks olunur. Məlumatların avtomatik yenilənməsi İRİS məlumatlarına daxilolma menyusundan komanda ilə həyata keçirilir.

Şəkil 4. IRIS-in Manitoru.

Şəkil 5. İRİS/Web pəncərəsi

Şəkil 6. Google Earth xəritəsilə məlumatların yayımlanması.
