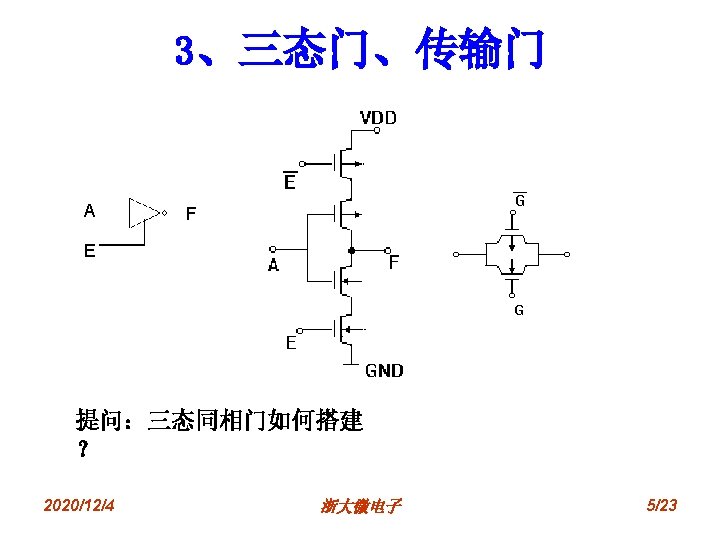

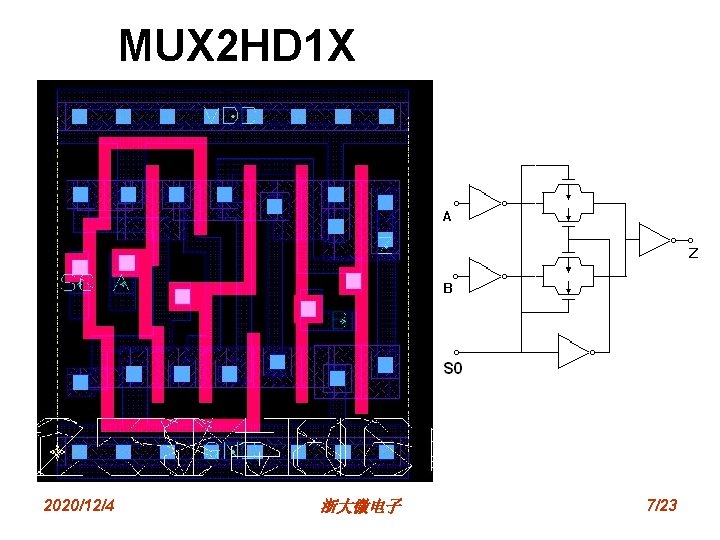

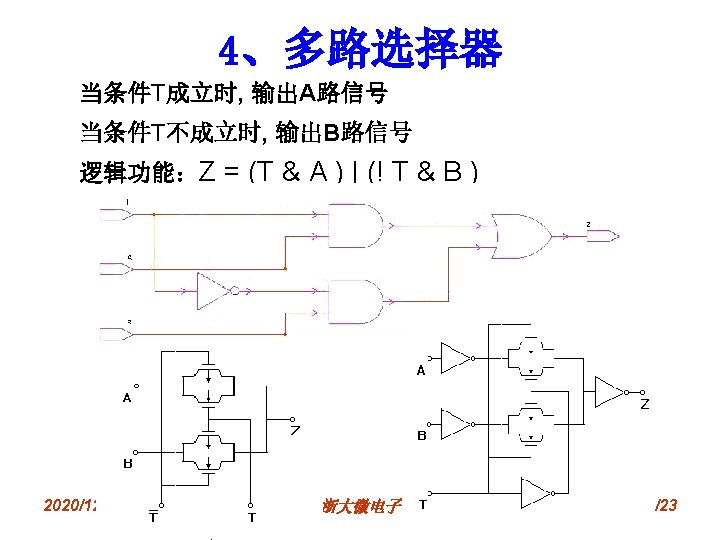

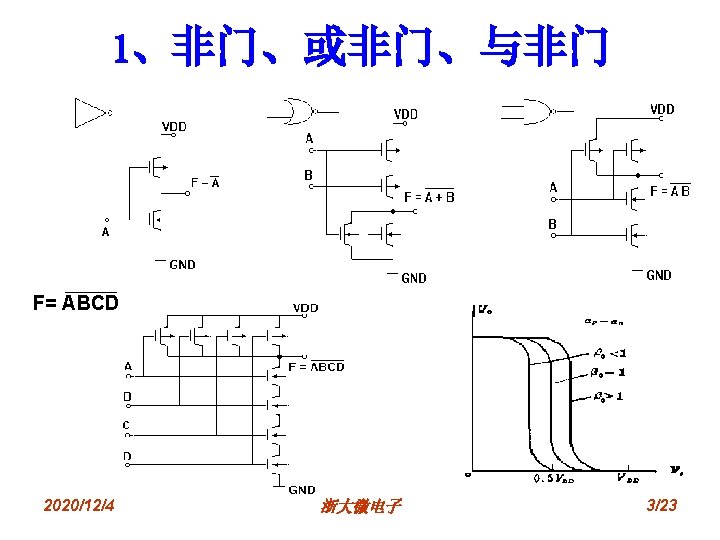

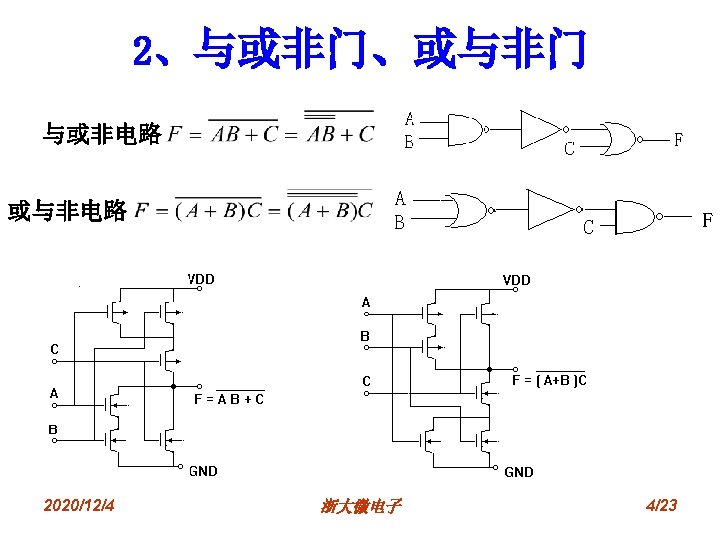

MUX 2 HD 1 X 2020124 723 XOR

MUX 2 HD 1 X 2020/12/4 浙大微电子 7/23

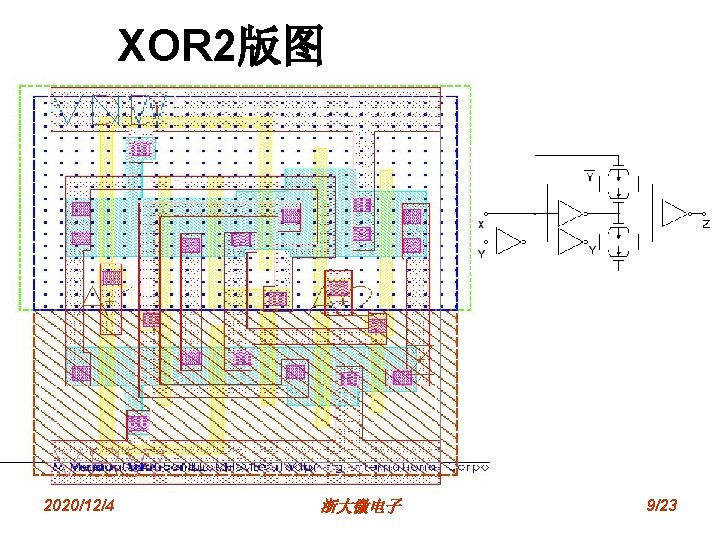

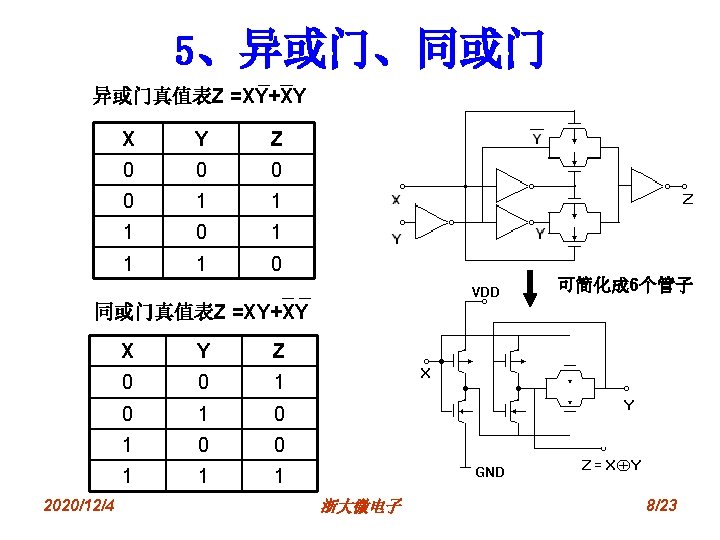

XOR 2版图 2020/12/4 浙大微电子 9/23

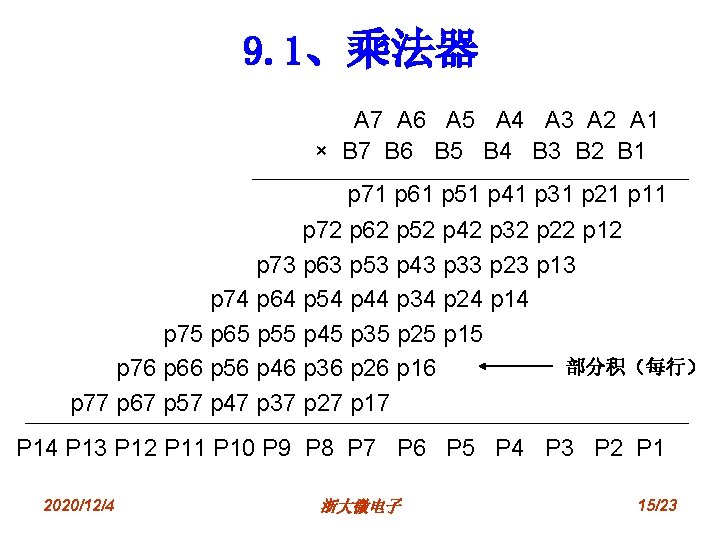

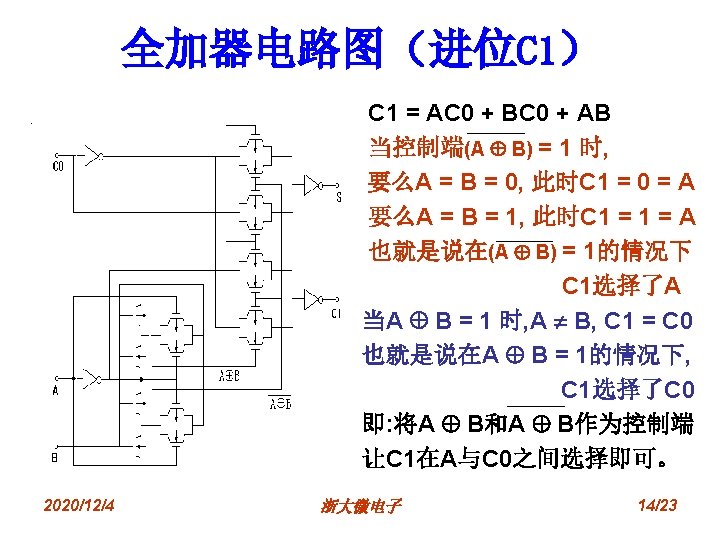

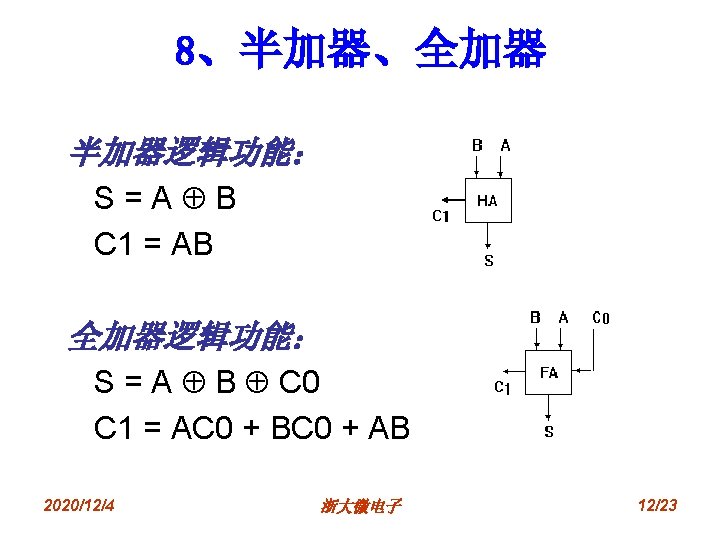

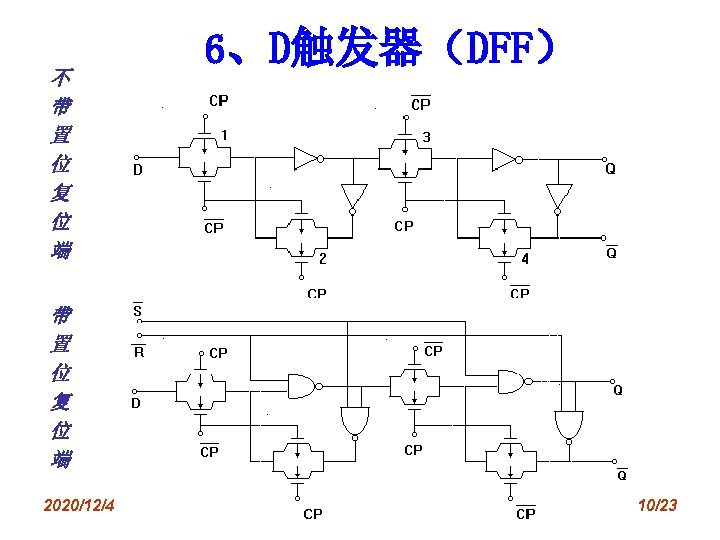

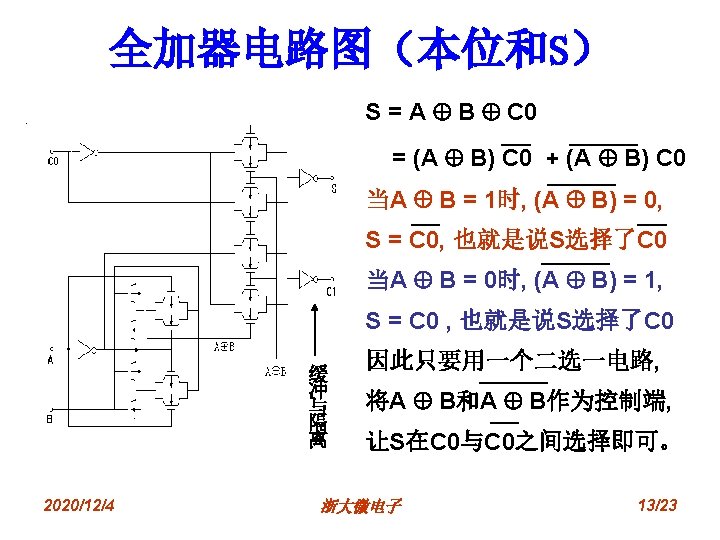

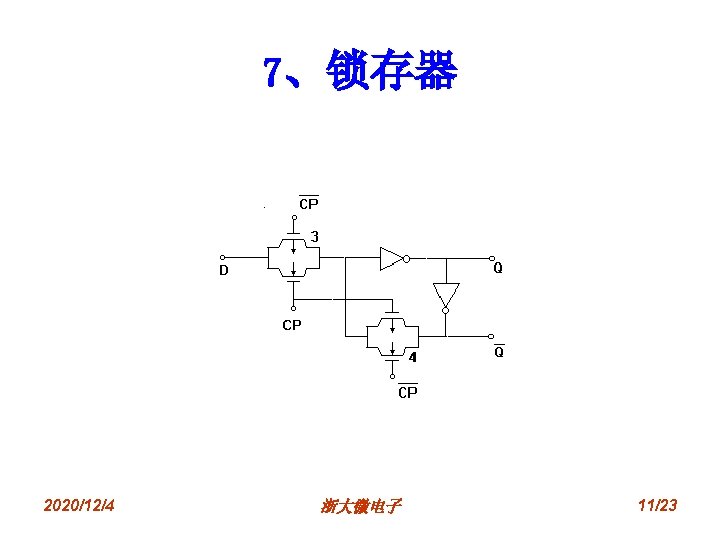

9. 1、乘法器 A 7 A 6 A 5 A 4 A 3 A 2 A 1 × B 7 B 6 B 5 B 4 B 3 B 2 B 1 p 71 p 61 p 51 p 41 p 31 p 21 p 11 p 72 p 62 p 52 p 42 p 32 p 22 p 12 p 73 p 63 p 53 p 43 p 33 p 23 p 13 p 74 p 64 p 54 p 44 p 34 p 24 p 14 p 75 p 65 p 55 p 45 p 35 p 25 p 15 部分积（每行） p 76 p 66 p 56 p 46 p 36 p 26 p 16 p 77 p 67 p 57 p 47 p 37 p 27 p 17 P 14 P 13 P 12 P 11 P 10 P 9 P 8 P 7 P 6 P 5 P 4 P 3 P 2 P 1 2020/12/4 浙大微电子 15/23

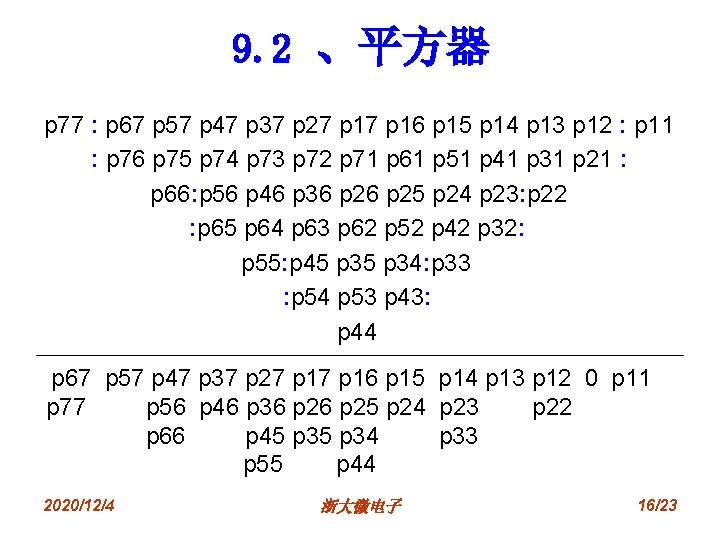

9. 2 、平方器 p 77 : p 67 p 57 p 47 p 37 p 27 p 16 p 15 p 14 p 13 p 12 : p 11 : p 76 p 75 p 74 p 73 p 72 p 71 p 61 p 51 p 41 p 31 p 21 : p 66: p 56 p 46 p 36 p 25 p 24 p 23: p 22 : p 65 p 64 p 63 p 62 p 52 p 42 p 32: p 55: p 45 p 34: p 33 : p 54 p 53 p 43: p 44 p 67 p 57 p 47 p 37 p 27 p 16 p 15 p 14 p 13 p 12 0 p 11 p 77 p 56 p 46 p 36 p 25 p 24 p 23 p 22 p 66 p 45 p 34 p 33 p 55 p 44 2020/12/4 浙大微电子 16/23

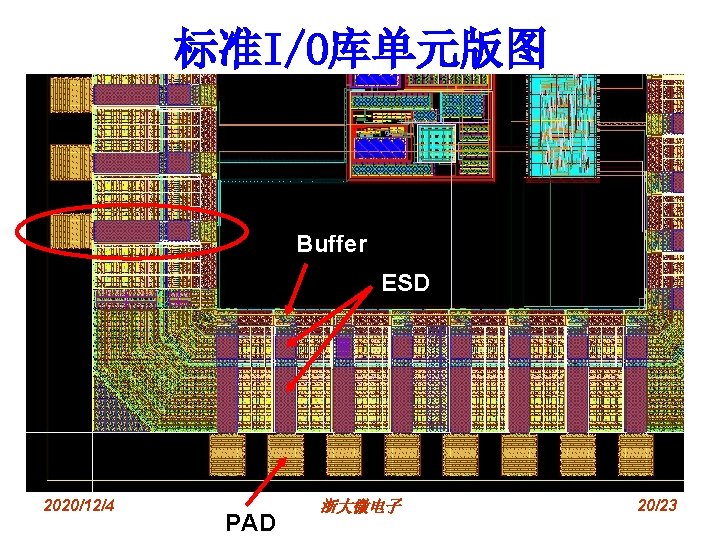

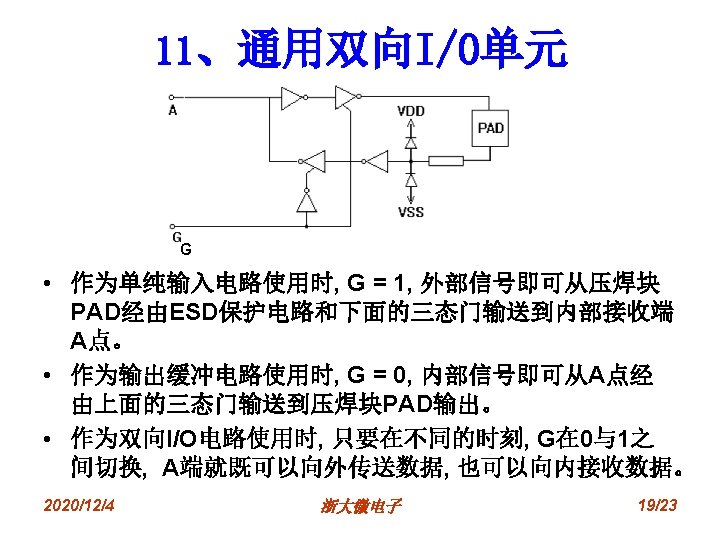

标准I/O库单元版图 Buffer ESD 2020/12/4 PAD 浙大微电子 20/23

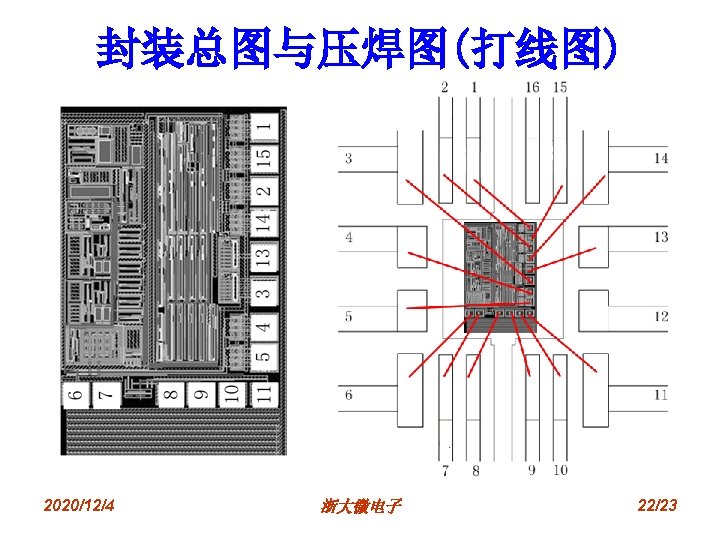

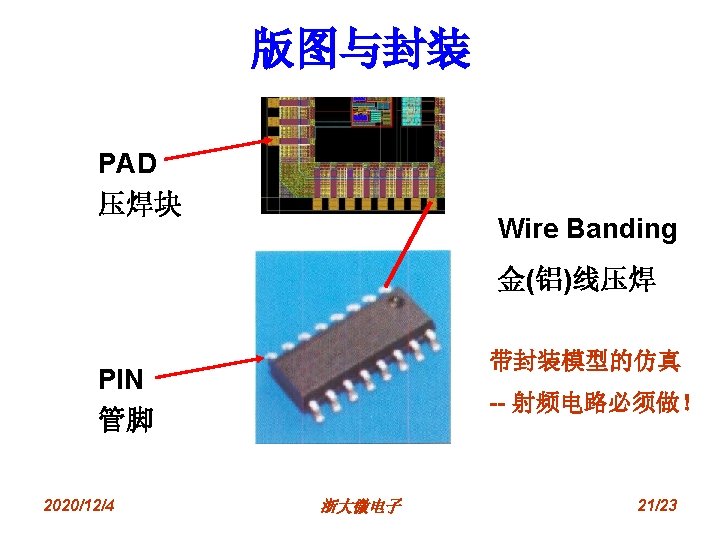

Thanks ！ 2020/12/4 浙大微电子 23/23
