Munkahelyek építészete 1. 8. Előadás Logisztika Szállítás Dobai János DLA, egyetemi docens

Árutermelés esetén a különféle állapotú dolgok: termékek, energia, munkaerő, tudás, pénz a cél érdekében különböző időben, helyen, mennyiségben kell, hogy rendelkezésre álljanak a folyamat menedzselése, optimalizálása a logisztika tudományága (logos. . . ) -már az ókori hadtudományok is felhasználták -a gazdaság 40%-át adja -interdiszciplináris tudomány építészeti technológiai-épületgépészeti szervezési-matematikai közgazdasági és jogi munkavédelmi környezetvédelmi (katonai-politikai) szempontok

A mi építészeti szempontjaink szerint nézve csak: szállítás eszközei: kötött és kötetlen pályás munkaterületen belül, munkaterületen kívül általános célú, speciális eszközök

A szállítás építészeti összefüggései: Jellemző eszközök épületen belül: Felvonó: 1 D beépített berendezés Daru (adott térben 3 D) beépített berendezés is számtalan változata van: autódaru, híddaru, bakdaru, oszlopdaru Csővezetékek Szalagok, csúszdák, görgők, konveyorok Targonca: 2 D (szabadpályás eszköz) Üzemek közötti szállítás: Közúti eszközök: Teherautó (nyerges kamion) méret 15/2, 4/4 űrszelvény: 4, 5 Pótkocsis: 18/2, 5/4 fordulókör 20 m átm. Rakodórámpa: 1, 1 -1, 3 m kiegyenlítő, autóraszerelt emelő, Fordulók, rakodóhelyek Y, delta, hurok hátulról, oldalról, előtető Vasút: nyomtáv 1435, űrszelvény, rakminta, ívek, kitérők, felülépítés Hajók, légi szállítás

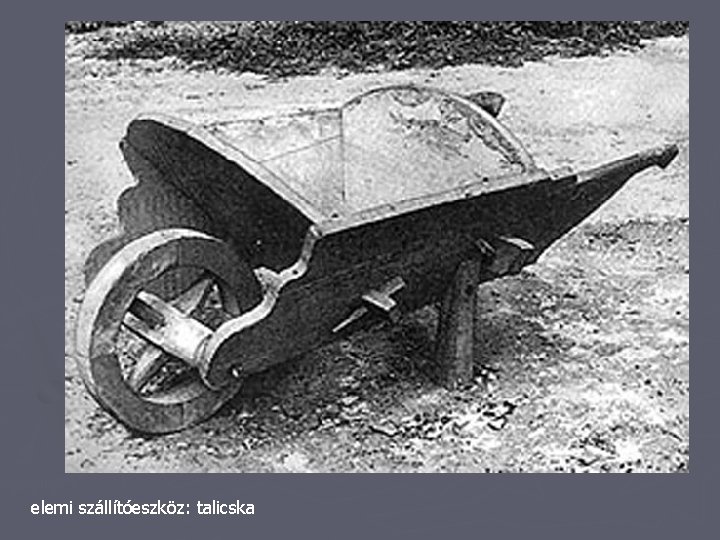

elemi szállítóeszköz: talicska

kézikocsi és villás targonca

személykiséretű villástargonca

Kikötői daruk

portáldaru (bakdaru) a terepen (padlón) fekvő sínen mozog

híddaru: csarnokra, vagy szerkezetre magasan elhelyezett sínen mozog statikai kérdések: súly ami az épület szerkezeteire adódik fékerők hossz- és keresztirányban építészeti kérdések: méretek fizikai méret, működési hely kezelési-karbantartási hely munkavédelem

futómacska (flaschenzug)

futómacska építődarun

forgódaru (elforduló futómacskapálya)

kábeldaru két pilon között, de létezik 3 pont közötti is

felvonó (Otis 1857) fülke (szekrény) rajta 1 (2) ajtó akna benne minden szinten 1 (2) ajtó süllyeszték aknafej-túlfutás hajtás gépház nélkül, az aknában van

ipari felvonó rakodólapok szállítása

görgős pálya (szabadonfutó, hajtott)

spirális (görgős) pálya >szintkülönbség, technológiai pufferelés

konveyor: sínrendszeren összekapcsolt kis kocsik

Autó összeszerelő sor (karosszéria elemeinek összehegesztése: 60 -as évek)

Autó összeszerelő sor (karosszéria elemeinek robotizált összehegesztése: 2010)

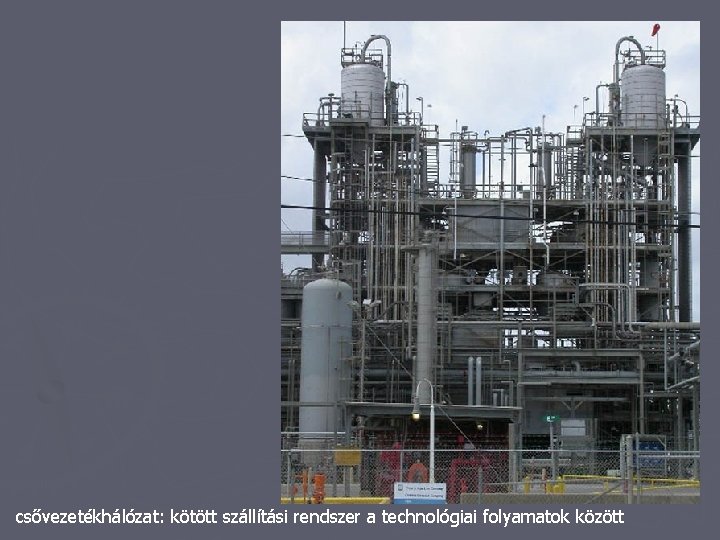

csővezetékhálózat: kötött szállítási rendszer a technológiai folyamatok között

tartályos kamionok: kötetlen (közúti) szállítás folyadék vagy ömlesztett áru számára

kamion és targonca (papírhulladék)

A szállítóeszközök mozgásának helyigénye folyosószélességek, kapuk

vasúti szállítás: konténerek

vasúti szállítás

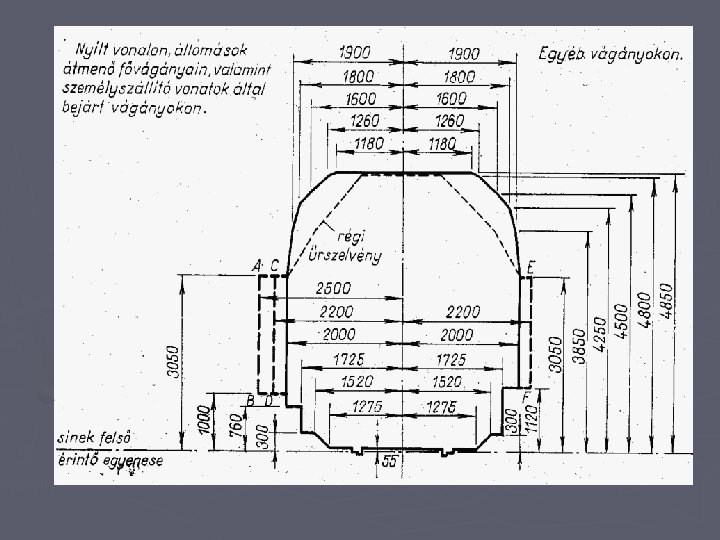

vasúti közlekedés: nagyon kötött geometria pályatengely, kitérők, ívek, lejtés

légi szállítás (az Airbus törzselemeit két európai országban lévő gyár között)

üzemanyag szállítás uszályon (eubárka)

konténerszállító óceánjáró

Raktározás (technológiai ütemek közötti pufferelés is) Tárolás, állagóvás, készletezés A termék típusától függő megoldások: Szilárd halmazállapot: darabárú, ömlesztett árú padozatos raktárak síkpadlós, síkpadlós támfalas különféle silók polcos raktárak különféle állványrendszerek automatizált raktárak Folyékony halmazállapot: különféle tartályok (például álló- és felvőtartályok) Légnemű anyagok, gázok: különféle tartályok

Padozatos raktár, darabárú raktározásra

Támfalas, padozatos raktár, ömlesztett árú (gabona) raktározására

Fémsiló, ömlesztett árú (gabona) raktározására. Építés közben

Raktártelep nagy mennyiségű, gabona raktározására

Tartályok folyadékok tárolására

Tartályok, technológiai eszközök egy olajfinomítóban

Olajtároló telephely a Közel-keleten

Gáztartályok

Gáztartályok nagy nyomáson

Darabárú raktározás (és szállítás) elterjedt módja egységrakomány rakodólap 40/60 cm modul EUR méret 80/120/14, 4 cm Ipari EUR 3 100/120/14, 4 de 200/120 és 200/125 cm méret is lehetséges

EUR rakodólap 80/120/14, 4

rácsbox ömlesztett alkatrészek számára

magasraktár: automata vagy gépesített felrakás

görgős állvány

személykiséretű targonca

Konténer (időjárás álló doboz) Fontos eszköze a logisztikának 1780 előtt is, kisebb fa, különböző méretek, angliai csatornákon szénszállításra, korai vasutakon, később vas, egyre nagyobb körben, döntő lökést a 30 -as évek motorizációja jelenti USA A következő nagy lépés a II. Vh. A nem ömlesztett áruk 90 %-a utazik konténerben 18 millió darab évente 200 millió utat tesz meg. A konténerek 26 %-a Kínából indul. Könnyű váltás a szállítóeszközök között: hajó-vasút-közút Áthidalja a különböző nyomtávok közötti különbséget Zárt, biztonságos DE! Munkanélküliséget teremt? A vasat is kell szállítani! További költség Biztonsági kockázat! Bezárt nem ellenőrzött dolog utazik. Üres konténerek helyfoglalása Elveszett konténerek évente 10000 darab

Mai konténerek: a normál ISO konténer 40’ 12, 19/2, 44/2, 6 m 20’ 6, 06/2, 44/2, 6 m max. összes súly 30480 kg max. összes súly 34000 kg egyéb konténerek: 10’ tartályok hűtőkonténerek alacsony (félmagas, felül nyitott) egyén célra: irodák, raktárak WC-k, öltözők stb.

20’ konténer+konténeremelő targonca (30 t)

20’ konténerek+konténerrakodó bakdaru

40’ konténer+konténerrakodó bakdaru (34 t)
