MULTIVIBRATOR Multivibrator merupakan osilator Sedangkan osilator adalah rangkaian

MULTIVIBRATOR

� � � Multivibrator merupakan osilator. Sedangkan osilator adalah rangkaian elektronika yang menghasilkan perubahan keadaan pada sinyal output. Osilator dapat menghasilkan clock / sinyal pewaktuan untuk sistem digital seperti komputer.

Jenis multivibrator � � � Astable Monostable Bistable

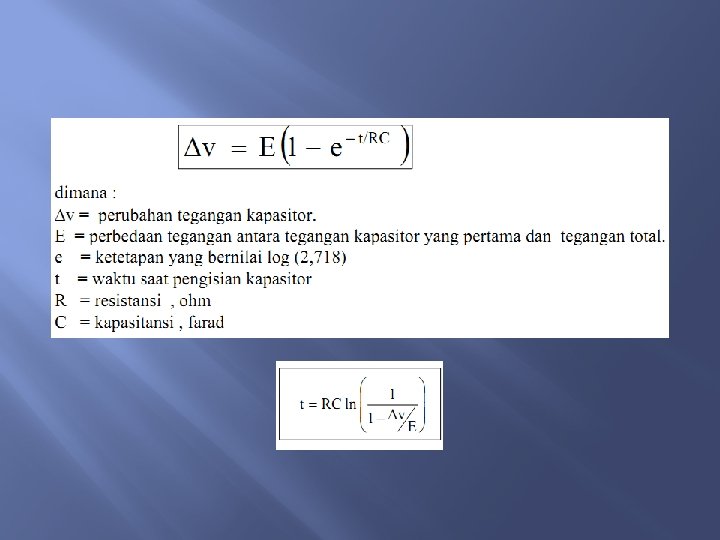

Pengisian Kapasitor Pengosongan Kapasitor

Contoh Soal 1. Sesuai dengan gambar berikut, Hitung waktu yang dibutuhkan untuk mengisi kapasitor sehingga tegangan kapasitor mencapai 3 volt saat posisi saklar dirubah dari 2 ke 1 dengan tegangan awal pada kapasitor 1 volt

2. Diketahui gambar rangkaian seperti soal no 1, Hitunglah waktu pengisian kapasitor dari Vc = 4, 2 Volt menjadi 1, 5 Volt saat saklar dirubah dari posisi 2 ke 3.

� Jawaban No 1:

� Jawaban No 2:

Latihan 1. Hitunglah waktu yang dibutuhkan untuk perubahan tegangan kapasitor dari 0 sampai 3 volt, saat saklar pada posisi 1 untuk gambar berikut. 2. Berapa waktu pengosongan kapasitor dari Vc = 4, 5 sampai Vc = 1, 5 volt saat saklar pada posisi 2

TIMER 555 � � Merupakan Salah satu IC terpopuler Kombinasi rangkaian analog dan digital Disebut sebagai mesin waktu karena dapat digunakan membuat berbagai macam timer Aplikasi: LED Flashers � Pembangkit pulsa � Volatge controlled oscillator, dll �

Symbol dan Konfigurasi Pin

Rangkaian ekivalen

� � 1. 2. Terdapat 3 R yang sama besar, yang membagi tegangan VCC Dua OP-Amp membandingkan tegangan masing 2 Op-Amp Threshold Comparator Akan saturasi jika tegangan pin 6 (threshold) lebih dari 2/3 Vcc Trigger Comparator Akan saturasi saat tegangan pin 2(trigger) lebih kecil dari 1/3 Vcc

� � Saat Threshold Comparator saturasi maka SR FF(hijau) akan Reset sehingga tegangan keluaran (pin 3) akan nol Saat trigger Comparator saturasi maka SR FF akan set sehingga tegangan keluaran akan 5 Volt Saat Q not berlogika 1 maka transistor dalam keadaan “on” sehingga akan menghubungkan pin 7 (discharge) ke ground Saat Q not berlogika “ 0” maka pin 7 tidak terhubung ke ground

Monostable � Menghasilkan Pulsa saat saklar ON

t on =0, 693 Ra. C

Kegunaan � � � Digunakan untuk menghasilkan pulsa bersih dari ketinggian yang tepat dan durasi untuk sistem digital Digunakan untuk menghidupkan. Rangkaian atau komponen eksternal atau mematikan untuk jangka waktu tertentu. Digunakan untuk menghasilkan delay

Astable Multivibrator f = 1, 44/(Ra +2 Rb )C t on =0, 693( R 1 + R 2 t)Coff =0, 693 R 2 C

� � Multivibrator astable merupakan sebuah osilator. Multivibrator astabil menghasilkan pulsa yang beralih di antara dua tingkat tegangan. Frekuensi pulsa dan Duty cycle pulsa tergantung pada nilai RC. Kapasitor C diisi melalui resistor R 1 dan R 2 seri dengan time constant (R 1 + R 2) C. Kapasitor discharge melalui R 2 dengan time constant R 2 C

Aplikasi � Flashing LED’s � Pulse Width Modulation � Periodic Timers

One Shot 74121 � � Merupakan IC One Shot (Monostable) Lebar pulsa ON (tw )

One Shot 74121

Gambar Rangakaian
