MULTIVIBRADORES 1 2 3 MULTIVIBRADOR BIESTABLE dos estables

MULTIVIBRADORES 1. § § 2. 3. MULTIVIBRADOR BIESTABLE (dos estables) FLIP-FLOP SCHMITT TRIGGER MULTIVIBRADOR MONOESTABLE (un estado estable y un estado inestable) MULTIVIBRADOR ASTABLE (dos estados inestables) 1

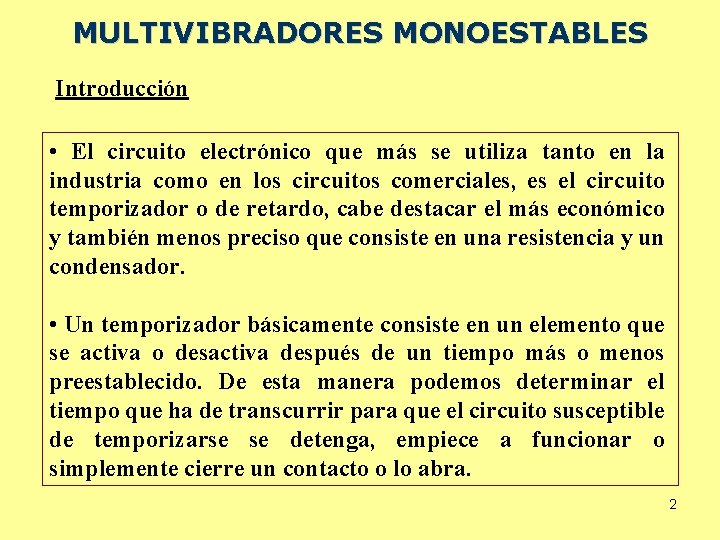

MULTIVIBRADORES MONOESTABLES Introducción • El circuito electrónico que más se utiliza tanto en la industria como en los circuitos comerciales, es el circuito temporizador o de retardo, cabe destacar el más económico y también menos preciso que consiste en una resistencia y un condensador. • Un temporizador básicamente consiste en un elemento que se activa o desactiva después de un tiempo más o menos preestablecido. De esta manera podemos determinar el tiempo que ha de transcurrir para que el circuito susceptible de temporizarse se detenga, empiece a funcionar o simplemente cierre un contacto o lo abra. 2

Circuito de Retardo (delay circuit) Simulación 1 Temporizador Simple 3

Multivibradores Monoestable Poseen un estado estable y uno inestable • El tm es independiente del ancho del pulso. • Si durante el tm hay otro disparo este se suma si el monoestable es redisparable. tm = tiempo del Monoestable 4

Multivibrador Monoestable • Monoestable con Transistor : Simulación 2 Monoestable con Transistor 5

Multivibrador Monoestable • Monoestable con CI 555 : Configuración Interna 6

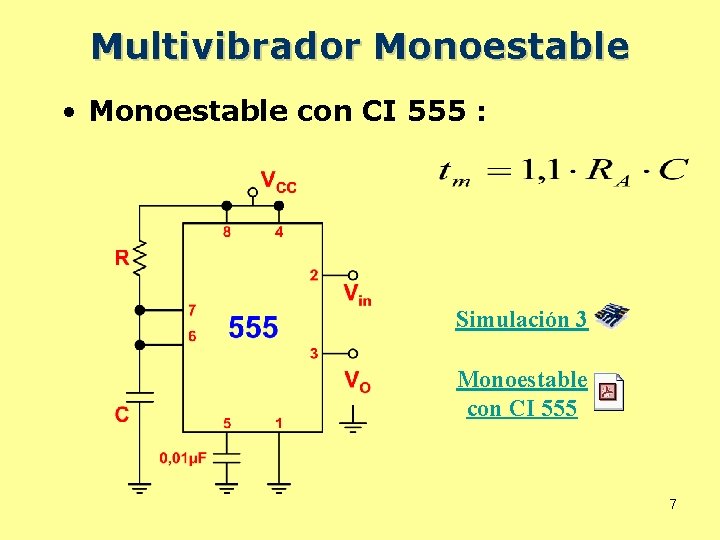

Multivibrador Monoestable • Monoestable con CI 555 : Simulación 3 Monoestable con CI 555 7

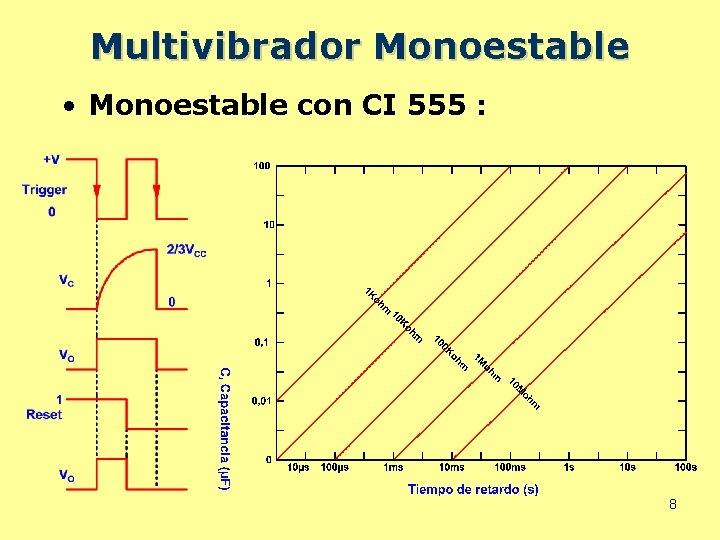

Multivibrador Monoestable • Monoestable con CI 555 : 8

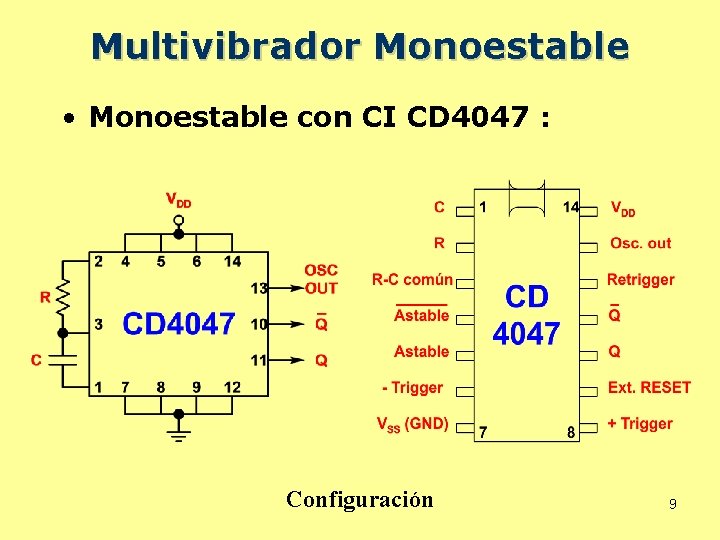

Multivibrador Monoestable • Monoestable con CI CD 4047 : Configuración 9

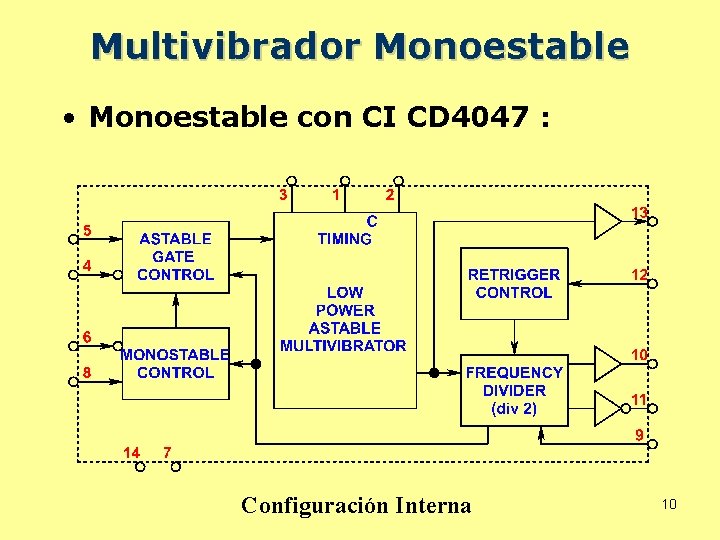

Multivibrador Monoestable • Monoestable con CI CD 4047 : Configuración Interna 10

Multivibrador Monoestable • Monoestable con CI CD 4047 : Monoestable con CD 4047 11

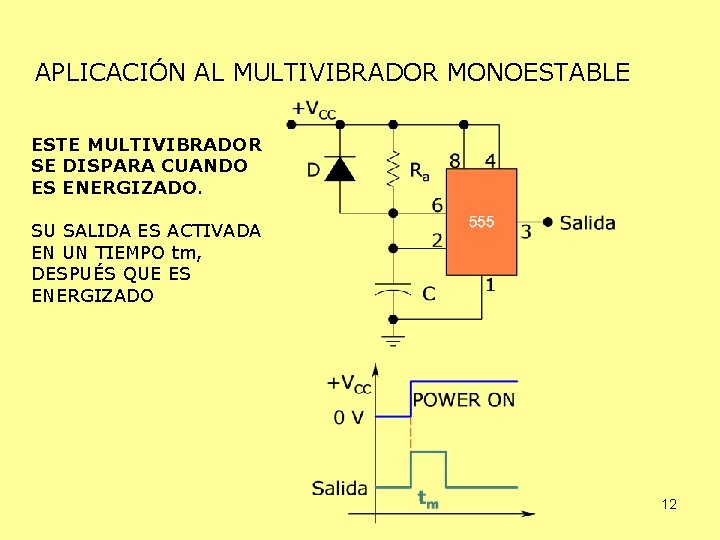

APLICACIÓN AL MULTIVIBRADOR MONOESTABLE ESTE MULTIVIBRADOR SE DISPARA CUANDO ES ENERGIZADO. SU SALIDA ES ACTIVADA EN UN TIEMPO tm, DESPUÉS QUE ES ENERGIZADO 12

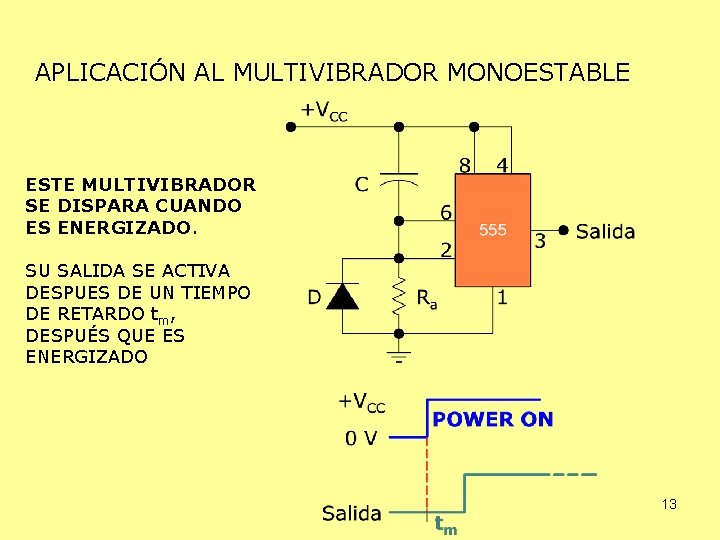

APLICACIÓN AL MULTIVIBRADOR MONOESTABLE ESTE MULTIVIBRADOR SE DISPARA CUANDO ES ENERGIZADO. SU SALIDA SE ACTIVA DESPUES DE UN TIEMPO DE RETARDO tm, DESPUÉS QUE ES ENERGIZADO 13

Multivibrador Astable: posee dos estados inestables, es un generador de onda cuadrada o rectangular. Se puede formar con Amp. Op’s. Fet’s, Bjt’s, Compuertas Lógicas y CI’s, etc… 14

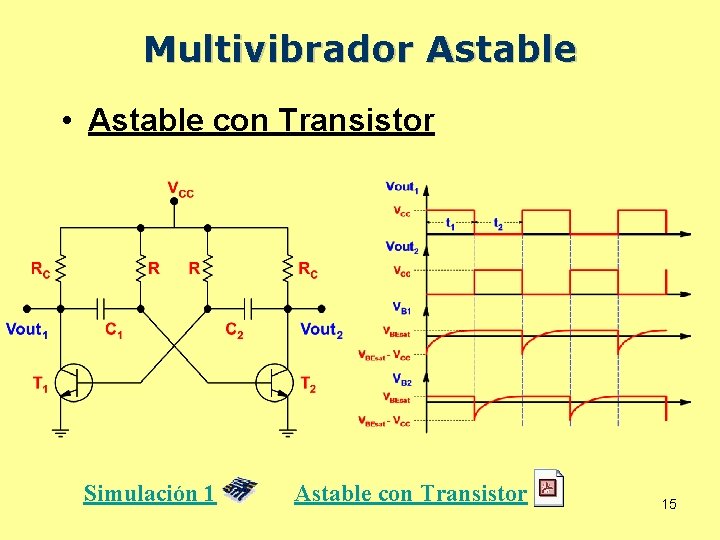

Multivibrador Astable • Astable con Transistor Simulación 1 Astable con Transistor 15

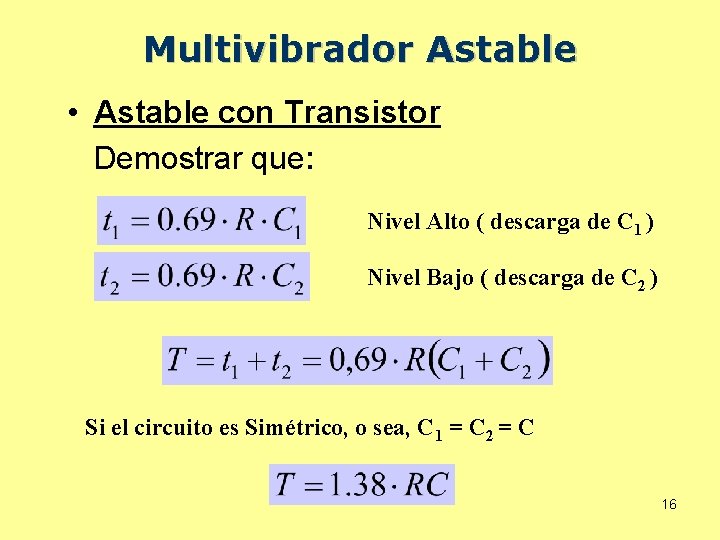

Multivibrador Astable • Astable con Transistor Demostrar que: Nivel Alto ( descarga de C 1 ) Nivel Bajo ( descarga de C 2 ) Si el circuito es Simétrico, o sea, C 1 = C 2 = C 16

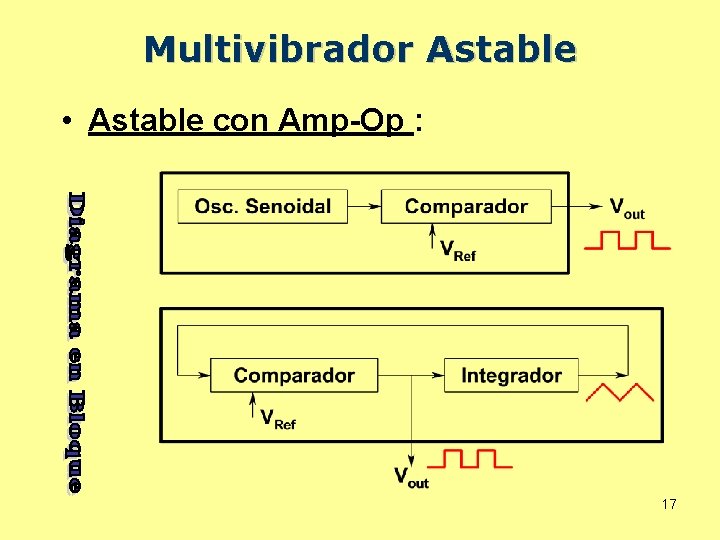

Multivibrador Astable • Astable con Amp-Op : 17

Multivibrador Astable Oscilador de Relajación Astable con Amp-Op : 18

Multivibrador Astable Multivibrador astable (R 1 = 100 k , R 2 = 86 k ). 19

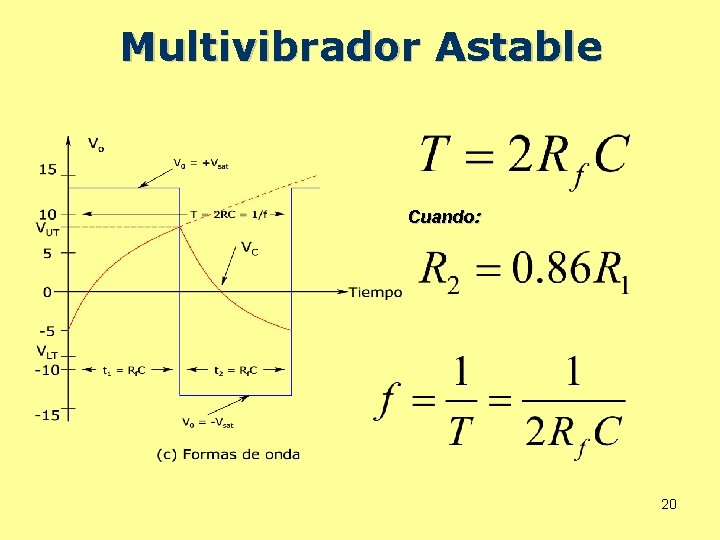

Multivibrador Astable Cuando: 20

Multivibrador Astable Oscilador de Relajación Astable con Amp-Op : Demostrar que: Si t 1 = t 2 21

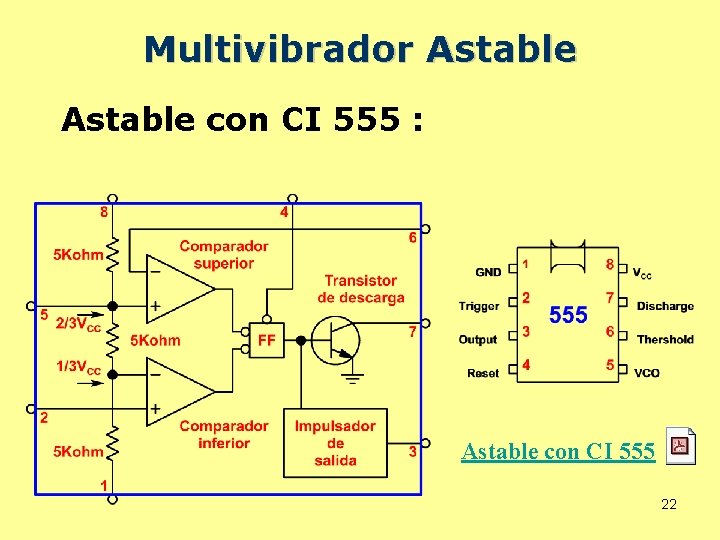

Multivibrador Astable con CI 555 : Astable con CI 555 22

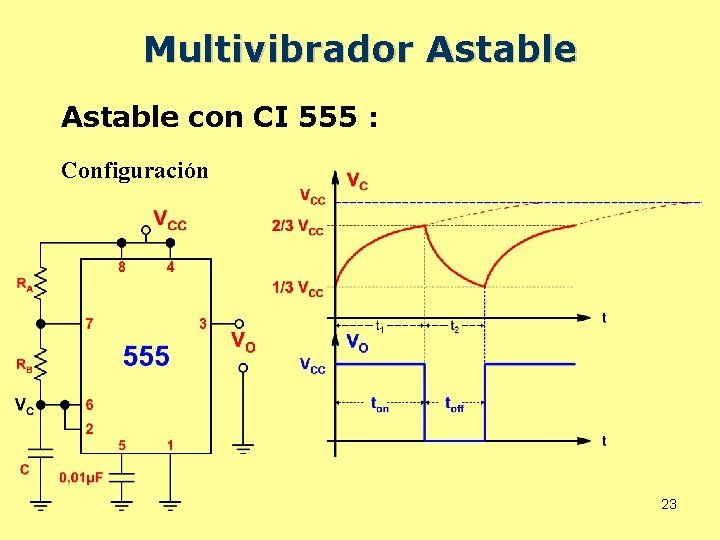

Multivibrador Astable con CI 555 : Configuración 23

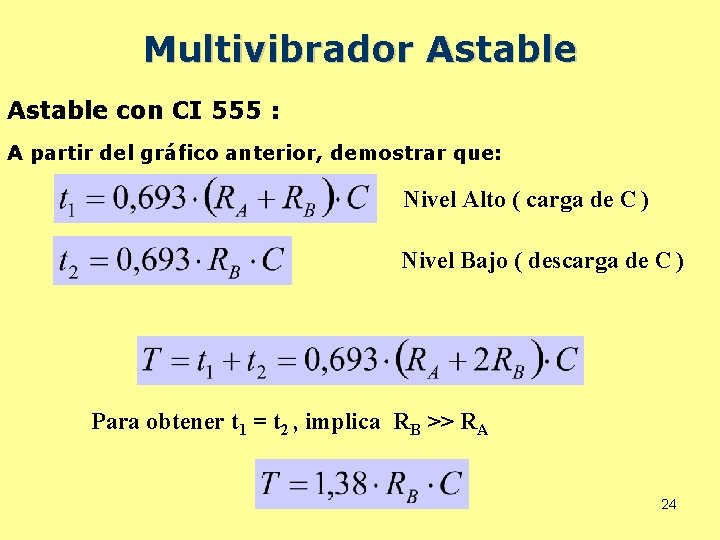

Multivibrador Astable con CI 555 : A partir del gráfico anterior, demostrar que: Nivel Alto ( carga de C ) Nivel Bajo ( descarga de C ) Para obtener t 1 = t 2 , implica RB >> RA 24

Multivibrador Astable • Astable con CI CD 4047 Configuración Simulación 4 Astable con CI CD 4047 25

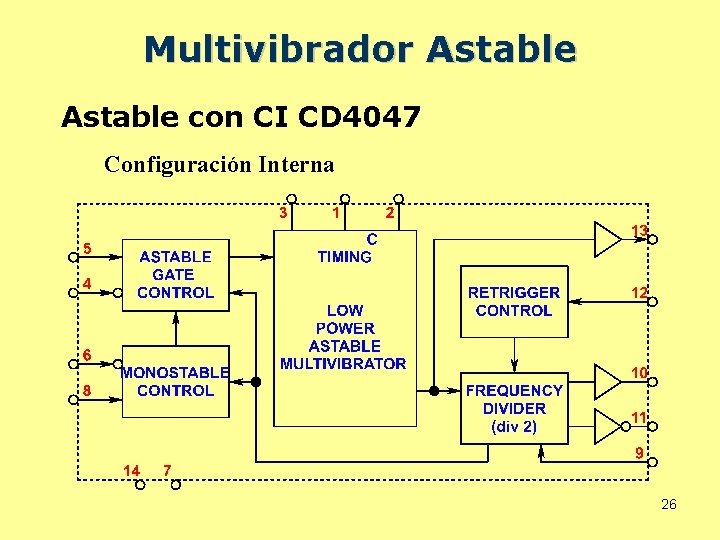

Multivibrador Astable con CI CD 4047 Configuración Interna 26

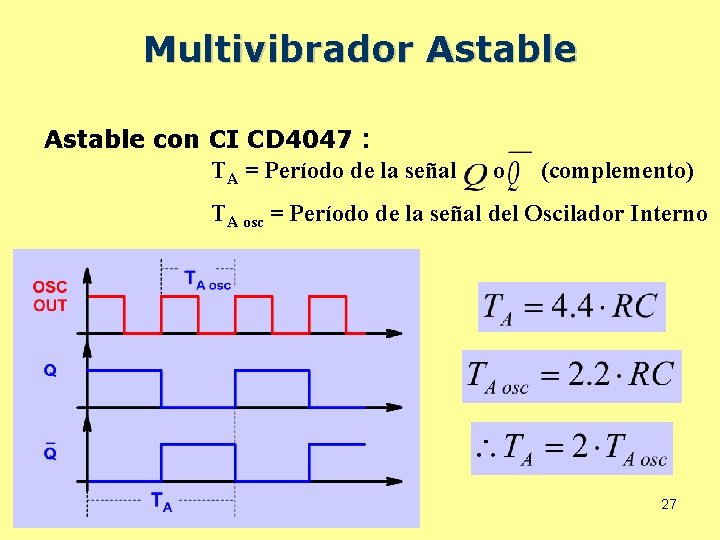

Multivibrador Astable con CI CD 4047 : TA = Período de la señal o (complemento) TA osc = Período de la señal del Oscilador Interno 27

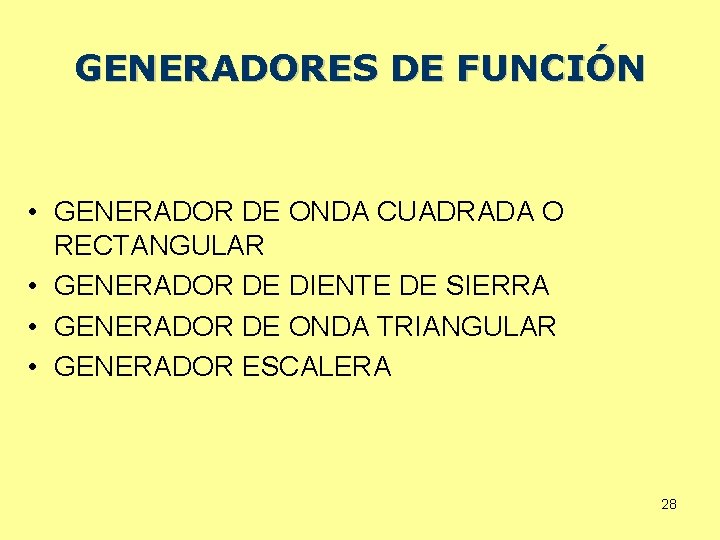

GENERADORES DE FUNCIÓN • GENERADOR DE ONDA CUADRADA O RECTANGULAR • GENERADOR DE DIENTE DE SIERRA • GENERADOR DE ONDA TRIANGULAR • GENERADOR ESCALERA 28

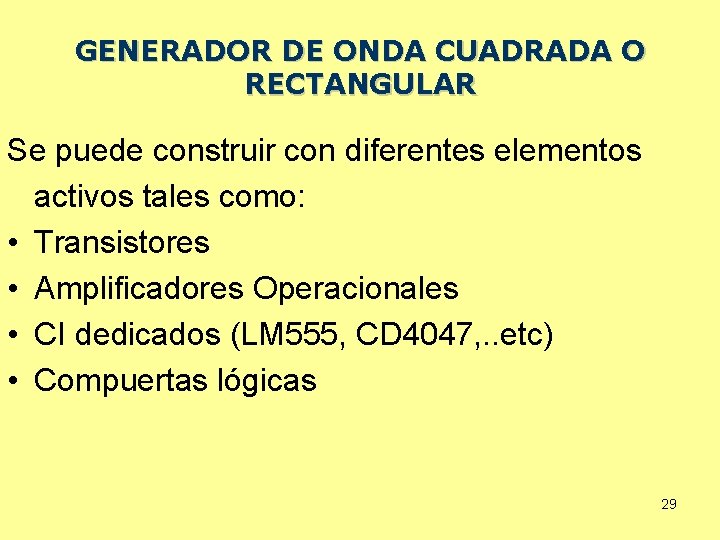

GENERADOR DE ONDA CUADRADA O RECTANGULAR Se puede construir con diferentes elementos activos tales como: • Transistores • Amplificadores Operacionales • CI dedicados (LM 555, CD 4047, . . etc) • Compuertas lógicas 29

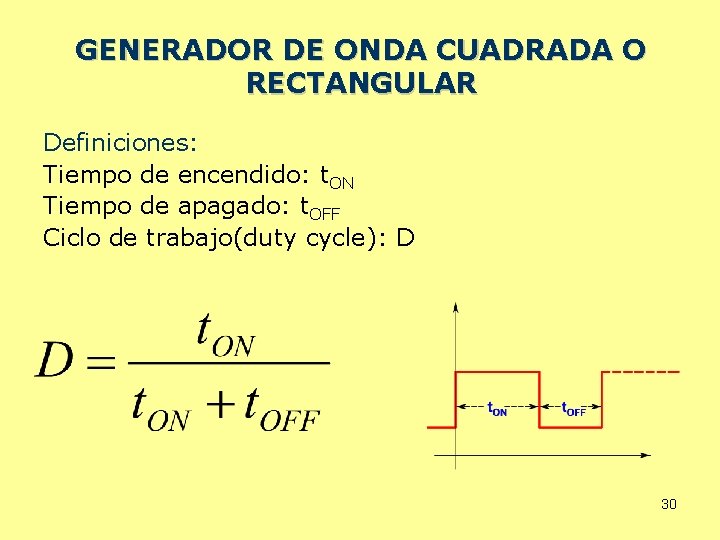

GENERADOR DE ONDA CUADRADA O RECTANGULAR Definiciones: Tiempo de encendido: t. ON Tiempo de apagado: t. OFF Ciclo de trabajo(duty cycle): D 30

GENERADOR DE ONDA CUADRADA O RECTANGULAR CON TRANSISTOR Si el circuito es Simétrico, o sea, C 1 = C 2 = C 31

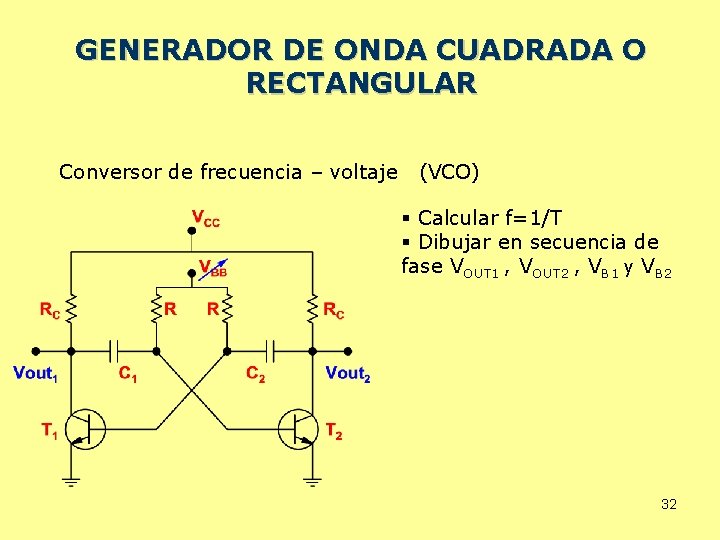

GENERADOR DE ONDA CUADRADA O RECTANGULAR Conversor de frecuencia – voltaje (VCO) § Calcular f=1/T § Dibujar en secuencia de fase VOUT 1 , VOUT 2 , VB 1 y VB 2 32

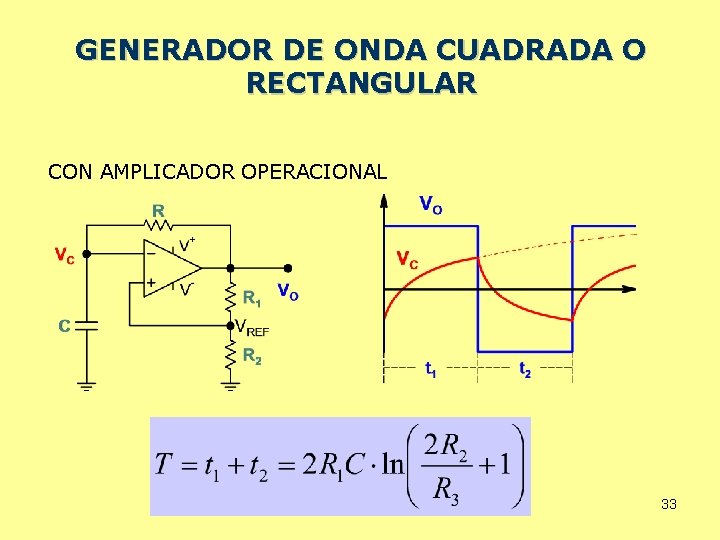

GENERADOR DE ONDA CUADRADA O RECTANGULAR CON AMPLICADOR OPERACIONAL 33

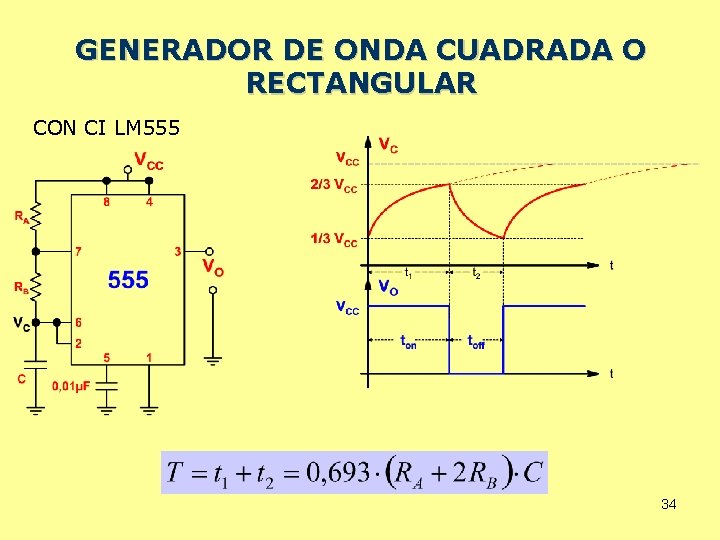

GENERADOR DE ONDA CUADRADA O RECTANGULAR CON CI LM 555 34

GENERADOR DE ONDA CUADRADA O RECTANGULAR VCO CON CI LM 555 E VO 35

GENERADOR DE ONDA CUADRADA O RECTANGULAR CON CI CD 4047 36

GENERADOR DE DIENTE DE SIERRA (SAWTOOTH GENERATOR) La frecuencia de oscilación de este circuito es de 100 Hz. 37

GENERADOR DE DIENTE DE SIERRA (SAWTOOTH GENERATOR) 38

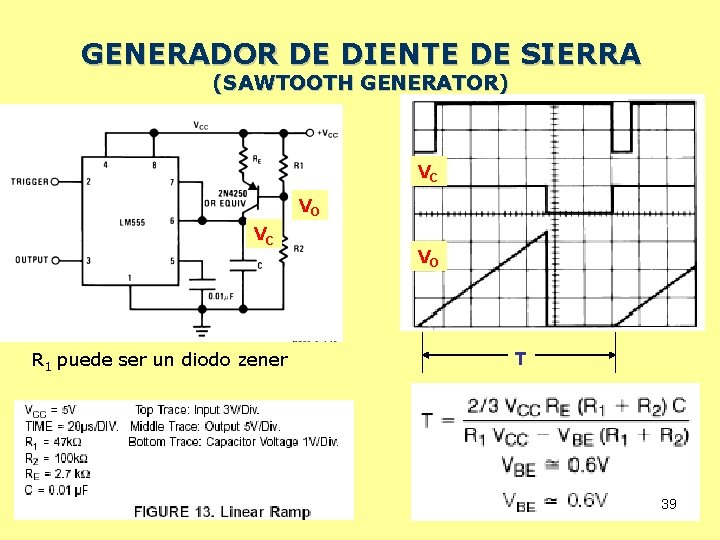

GENERADOR DE DIENTE DE SIERRA (SAWTOOTH GENERATOR) VC VO VC R 1 puede ser un diodo zener VO T 39

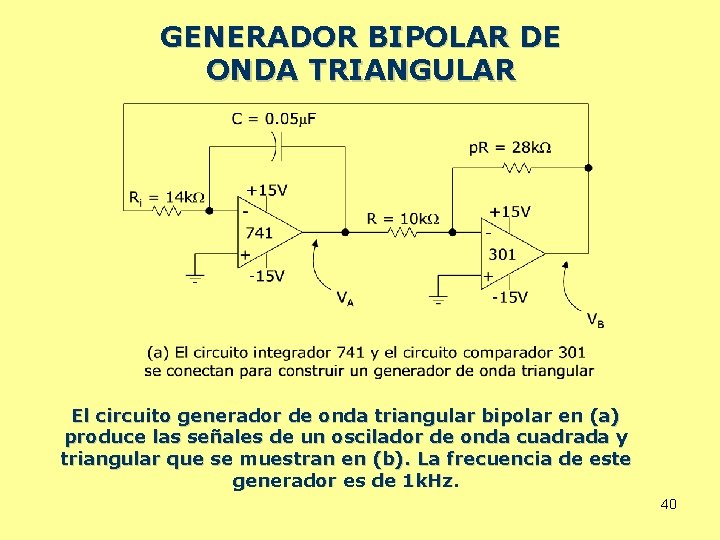

GENERADOR BIPOLAR DE ONDA TRIANGULAR El circuito generador de onda triangular bipolar en (a) produce las señales de un oscilador de onda cuadrada y triangular que se muestran en (b). La frecuencia de este generador es de 1 k. Hz. 40

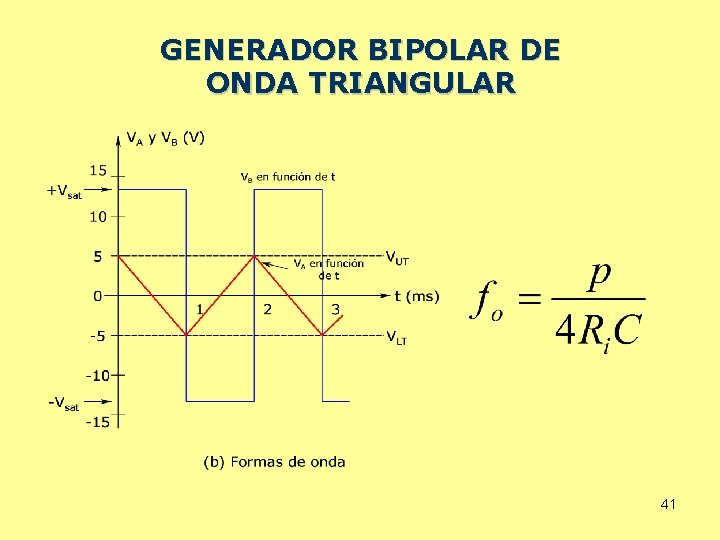

GENERADOR BIPOLAR DE ONDA TRIANGULAR 41

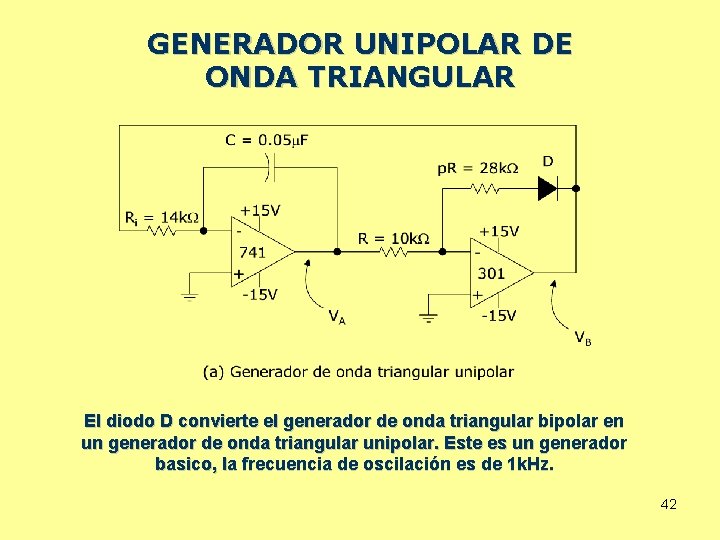

GENERADOR UNIPOLAR DE ONDA TRIANGULAR El diodo D convierte el generador de onda triangular bipolar en un generador de onda triangular unipolar. Este es un generador basico, la frecuencia de oscilación es de 1 k. Hz. 42

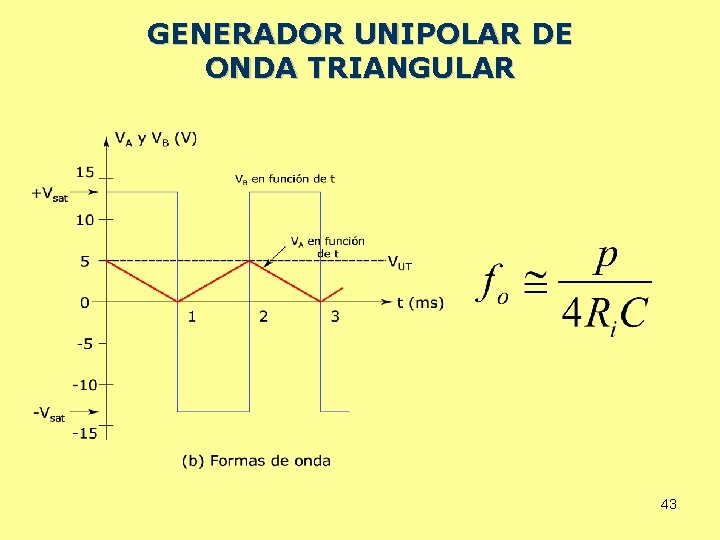

GENERADOR UNIPOLAR DE ONDA TRIANGULAR 43

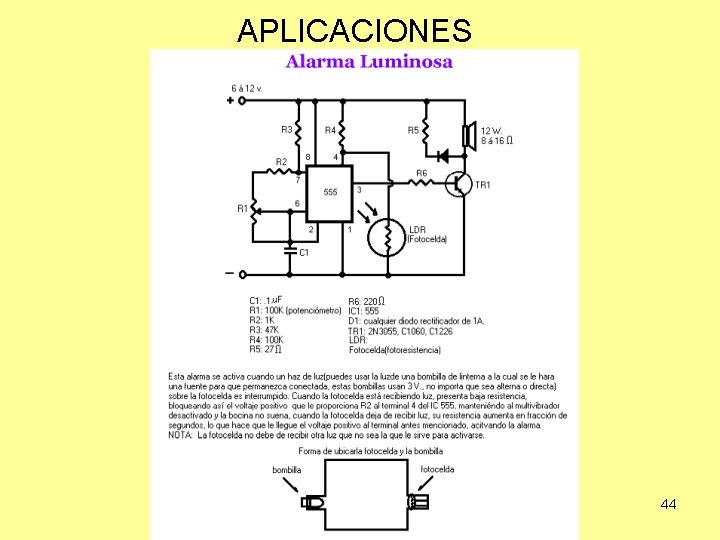

APLICACIONES 44

APLICACIONES DEL 555 Operación como SCHMITT TRIGGER 45

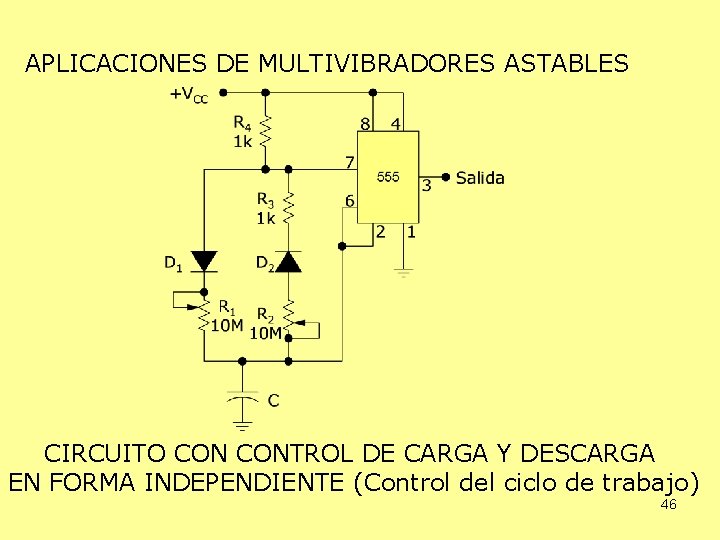

APLICACIONES DE MULTIVIBRADORES ASTABLES CIRCUITO CONTROL DE CARGA Y DESCARGA EN FORMA INDEPENDIENTE (Control del ciclo de trabajo) 46

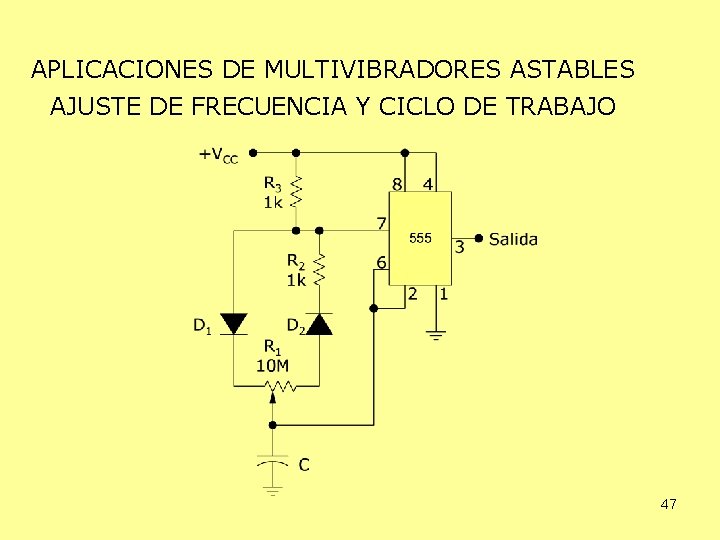

APLICACIONES DE MULTIVIBRADORES ASTABLES AJUSTE DE FRECUENCIA Y CICLO DE TRABAJO 47

APLICACIONES DE MULTIVIBRADORES ASTABLES AJUSTE DE CICLO DE TRABAJO (con RP) 48

APLICACIONES DE MULTIVIBRADORES ASTABLES FRECUENCIA DEL ASTABLE CONTROLADO POR CRISTAL AJUSTE FINO DE FRECUENCIA 49

APLICACIONES DE MULTIVIBRADORES ASTABLES OSCILADOR DUAL (dos tonos) 50

APLICACIONES DE MULTIVIBRADORES ASTABLES GENERADOR DE DIENTE DE SIERRA 51

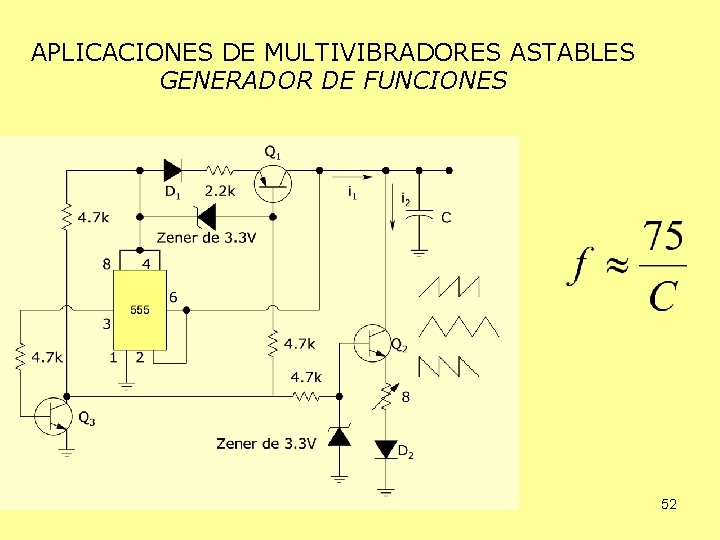

APLICACIONES DE MULTIVIBRADORES ASTABLES GENERADOR DE FUNCIONES 52

GENERADOR DE ONDA CUADRADA Y TRIANGULAR CON EL IC 566 53

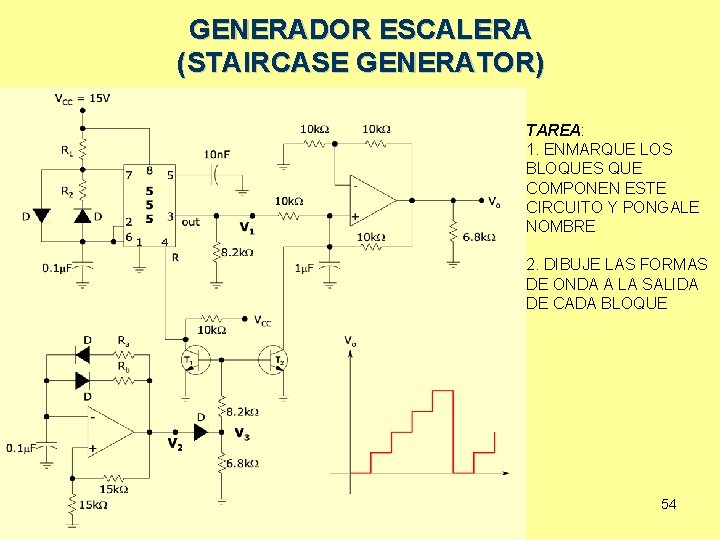

GENERADOR ESCALERA (STAIRCASE GENERATOR) TAREA: 1. ENMARQUE LOS BLOQUES QUE COMPONEN ESTE CIRCUITO Y PONGALE NOMBRE 2. DIBUJE LAS FORMAS DE ONDA A LA SALIDA DE CADA BLOQUE 54

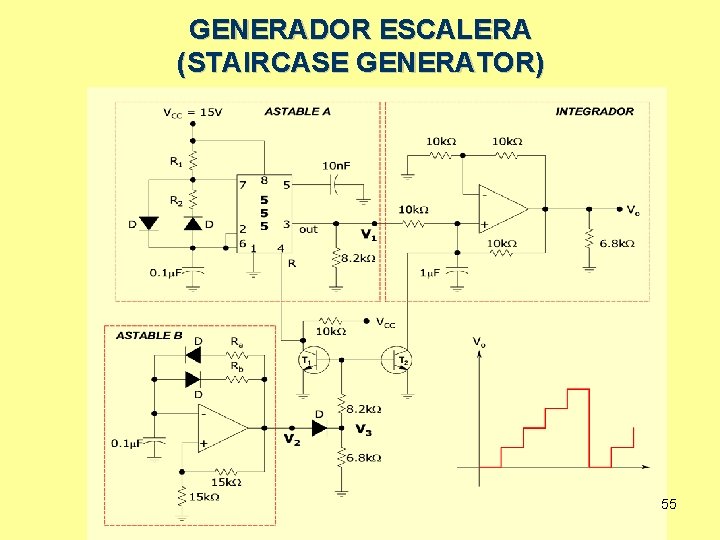

GENERADOR ESCALERA (STAIRCASE GENERATOR) 55

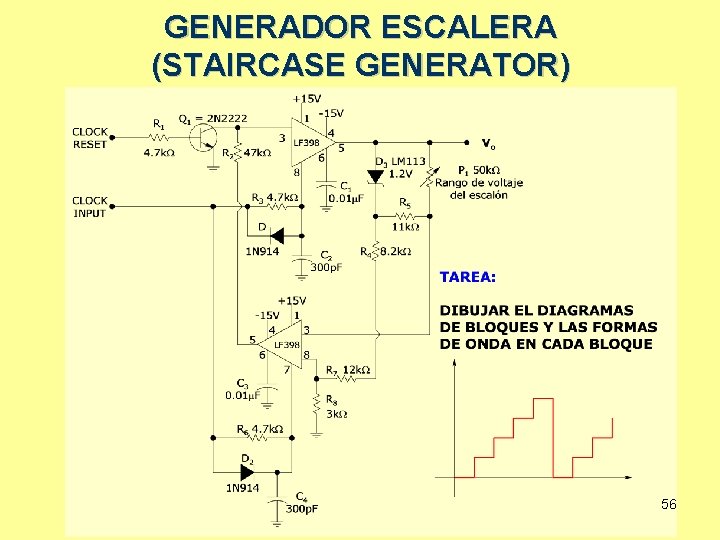

GENERADOR ESCALERA (STAIRCASE GENERATOR) 56

GENERADOR ESCALERA ) (STAIRCASE GENERATOR 57

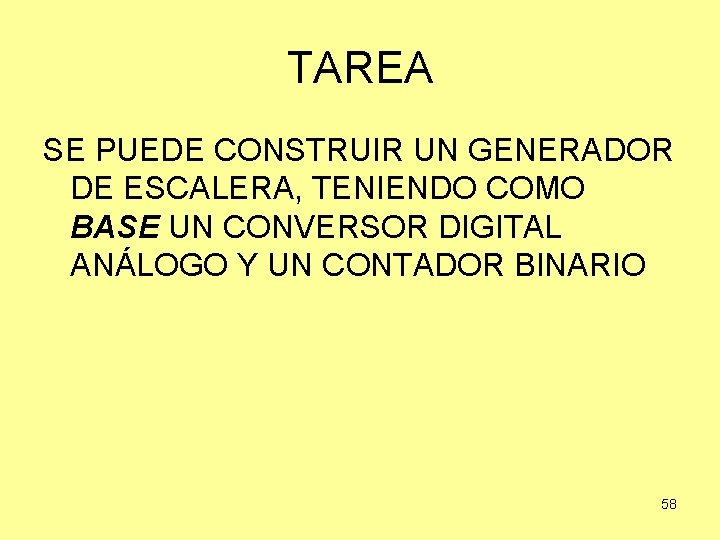

TAREA SE PUEDE CONSTRUIR UN GENERADOR DE ESCALERA, TENIENDO COMO BASE UN CONVERSOR DIGITAL ANÁLOGO Y UN CONTADOR BINARIO 58

GENERADOR DE ONDA CUADRADA, TRIANGULAR Y SENOIDAL CON EL ICL 8038 59

GENERADOR DE FUNCIONES CON EL ICL 8038 ONDA CUADRADA, TRIANGULAR Y SENOIDAL 60
