MULTIPLEXACION EN FIBRA OPTICA ESTUDIANTES EVER GONZALES CORNEJO
MULTIPLEXACION EN FIBRA OPTICA ESTUDIANTES: EVER GONZALES CORNEJO ALBERTO GUTIERREZ VELARDE RODRIGO TICONA CALLIZAYA
INTRODUCCION: la multiplexación por división de tiempo o TDM (Time division multiplexing). la multiplexación por división de frecuencia o FDM (Frequency-division multiplexing) y su equivalente para medios ópticos, por división de longitud de onda o WDM (de Wavelength); la multiplexación por división en código o CDM (Code division multiplexing); En esta ocasión describiremos a detalle la multiplexación por división de longitud de onda (WDM)
HISTORIA: El primer sistema WDM en combinar dos señales portadoras hizo su aparición alrededor de 1985. A principios del siglo XXI, la tecnología permite combinar hasta 160 señales con un ancho de banda efectivo de unos 10 gigabits por segundo. Las operadoras ya están utilizando los 40 Gbit/s. No obstante la capacidad teórica de una sola fibra óptica se estima en 1600 Gbit/s. De manera que es posible alcanzar mayores capacidades en el futuro, a medida que avance la tecnología.
DEFINICION: La multiplexación por división de longitud de onda (WDM) es la práctica de la multiplicación de la capacidad disponible de una fibra óptica mediante la adición de nuevos canales, cada canal en una nueva longitud de onda de la luz. El ancho de banda de una fibra puede dividirse en 160 canales para apoyar a una velocidad de bits combinados en la gama del terabit por segundo. Esto requiere un multiplexor de división de longitud de onda en el equipo de transmisión y un demultiplexor en el equipo receptor.
WDM
Tipos de WDM —Densa(DWDM , ‘Dense’ WDM): Muchas longitudes de onda y larga distancia —Ligera(CWDM ‘Coarse’ WDM): Pocas longitudes de onda y entornos metropolitanos
SISTEMA CWDM Es una técnica de MULTIPLEXACION de señales a través de fibra óptica que trabaja desde 1270 nm. hasta 1610 nm.
CARACTERÍSTICAS TÉCNICAS Posee espaciamiento de frecuencias de 2. 500 GHz (20 nm), dando cabida a láseres de gran anchura espectral. 18 longitudes de onda, definidas en el intervalo de 1270 a 1610 nm Los CWDM actuales tienen su límite en 10 Gbps. En cuanto a las distancias que cubren llegan hasta unos 120 km. Utilizan láser DBF (láseres de realimentación distribuidos) sin peltier ni termistor. Usa filtros ópticos de banda ancha, multiplexores y demultiplexores basados en TFF (tecnología de película delgada) Mayor espaciamiento de longitudes de onda, lo que indica que si hay una variación en la onda central debido a imperfecciones de los láseres producidos por procesos de fabricación menos críticos esta onda se mantendrá en banda. Mayor espectro óptico, esto nos permite tener un número de canales para utilizar sin que estos sean disminuidos a causa de la separación entre ellos
TOPOLOGÍAS CWDM puede admitir las siguientes topologias: Anillos punto a punto y redes ópticas pasivas (PON) Anillos locales CWDM que se conectan con anillos metropolitanos DWDM Anillos de acceso y las redes ópticas pasivas.
VENTAJAS Menor consumo energético. Tamaño inferior de los láser CWDM. Soluciona los problemas de cuellos de botella. Hardware y costo operativo más barato referente a otras tecnologías de la misma familia. Anchos de banda más elevada. Es más sencillo referente al diseño de la red, implementación y operación. Mayor facilidad de instalación, configuración y mantenimiento de la red. Alto grado de flexibilidad y seguridad en la creación de redes ópticas metropolitanas. Puede transportar cualquier servicio de corto alcance como: SDH, CATV, ATM, FTTH – PON, 10 Gibagit, entre otros.
SISTEMA DWDM Es una técnica de transmisión de señales a través de fibra óptica usando la banda C (1550 nm).
CÓMO FUNCIONA Varias señales portadoras (ópticas) se transmiten por una única fibra utilizando distintas longitudes de onda de un haz laser cada una de ellas —Cada portadora óptica forma un canal óptico que podrá ser tratado independientemente del resto de canales que comparten el medio (fibra óptica) y contener diferente tipo de tráfico. —Con esta manera se puede multiplicar el ancho de banda efectivo de la fibra óptica, así como facilitar la comunicaciones bidireccionales.
VENTAJAS DWDM Aumenta altamente la capacidad de un punto a otro de la red de fibra óptica. Esto se debe principalmente a la posibilidad de transmitir varias señales dentro de una sola señal y a las altas tasas de transmisión que soporta. Permite transportar cualquier formato de transmisión en cada canal óptico. Así sin necesidad de utilizar una estructura común para la transmisión de señales es posible utilizar diferentes longitudes de onda para enviar información síncrona y asíncrona, analógica o digital, a través de la misma fibra. Permite utilizar la longitud de onda como una nueva dimensión, además del tiempo y el espacio, en el diseño de redes de comunicación.
COMPARACIÓN ENTRE DWDM Y CWDM
BAJO COSTO En comparación con DWDM, los sistemas CWDM proporcionan ahorros del orden de un 35% a 65% Costes relativos CWDM vs DWDM
Las tecnologías que lideran el mercado metropolitano en la actualidad, son ATM, SDH y Gigabit Ethernet.
CWDM Definida por longitudes de onda Definida por frecuencias. . Comunicaciones de corto alcance (50 a 80 km) Transmisiones de larga distancia Es posible la desviación de longitudes de onda Se requieren láseres de precisión para mantener los canales dentro del objetivo Divide el espectro en grandes trozos Divide el espectro en pequeñas partes La señal lumínica no está amplificada Se puede utilizar señal lumínica amplificada
Relación de costos CWDM y DWDM CWDM DWDM

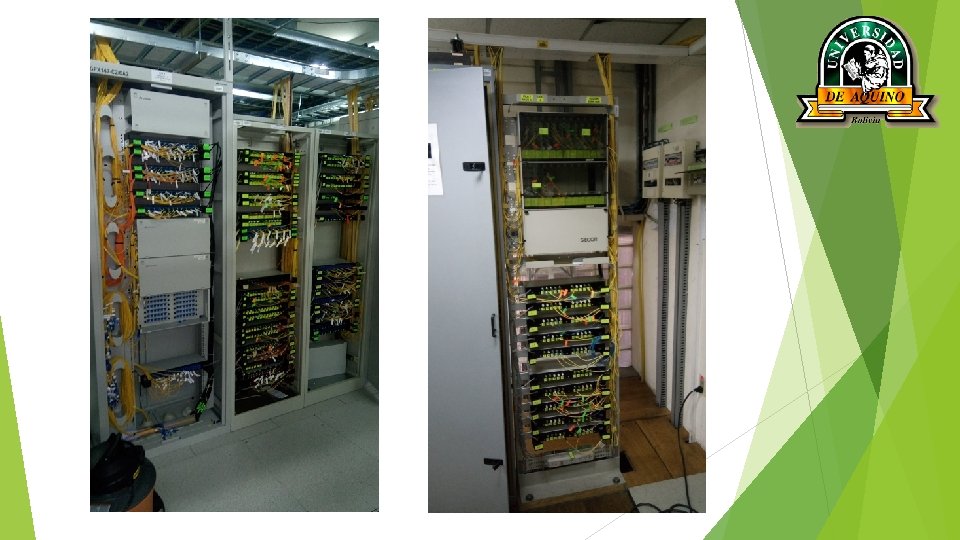

APLICACIÓN DE MUX PUNTO A PUNTO
CONCLUSIONES -Cuando es necesario el uso de WDM en una red metropolitana, la mejor opción normalmente será CWDM. -Existe la posibilidad de actualizar desde CWDM a DWDM.
GRACIAS. . .
