Multiplexación por División de Frecuencias Ortogonales OFDM Comunicaciones 1 Andrés Felipe Valencia Rivera Jhon Ricardo López Fabián Alzate Ocampo

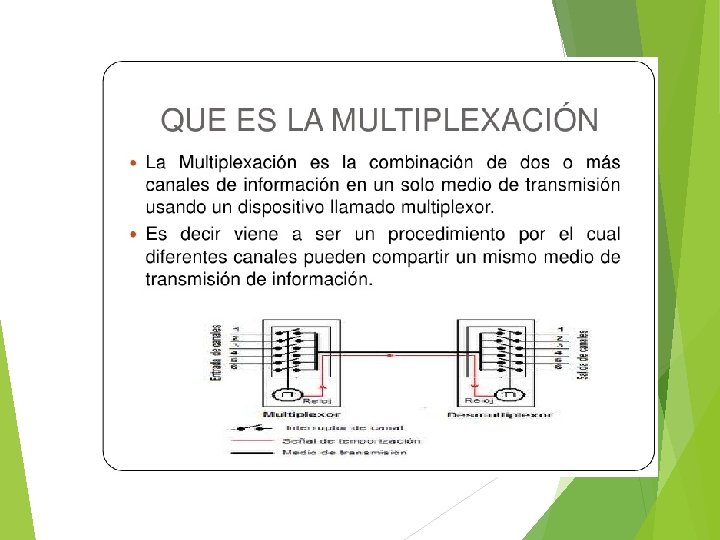

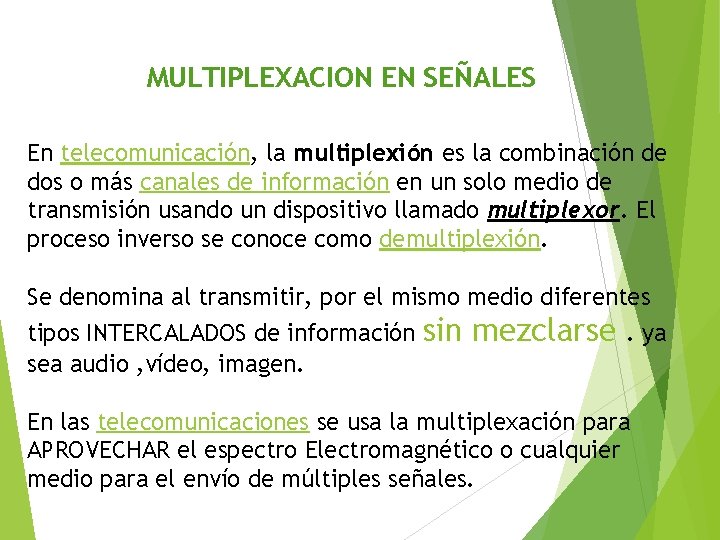

MULTIPLEXACION EN SEÑALES En telecomunicación, la multiplexión es la combinación de dos o más canales de información en un solo medio de transmisión usando un dispositivo llamado multiplexor. El proceso inverso se conoce como demultiplexión. Se denomina al transmitir, por el mismo medio diferentes tipos INTERCALADOS de información sea audio , vídeo, imagen. sin mezclarse . ya En las telecomunicaciones se usa la multiplexación para APROVECHAR el espectro Electromagnético o cualquier medio para el envío de múltiples señales.

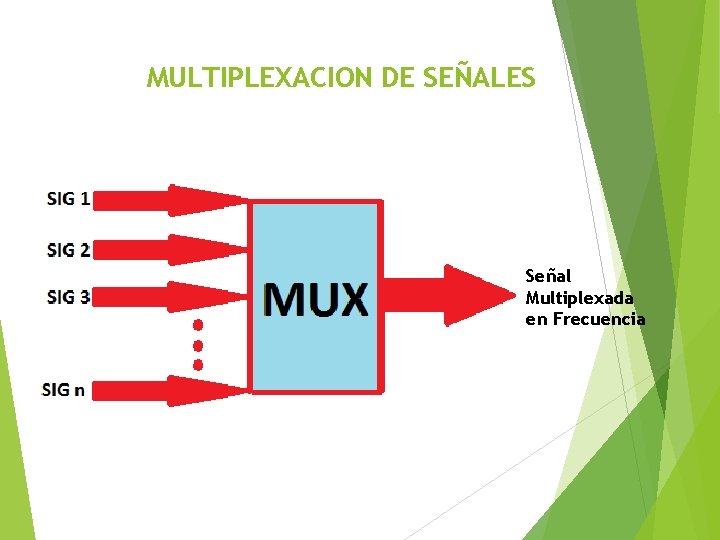

MULTIPLEXACION DE SEÑALES Señal Multiplexada en Frecuencia

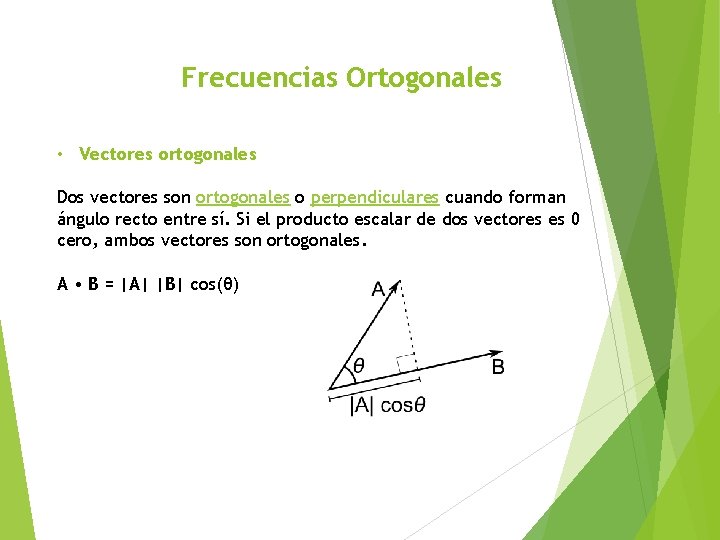

Frecuencias Ortogonales • Vectores ortogonales Dos vectores son ortogonales o perpendiculares cuando forman ángulo recto entre sí. Si el producto escalar de dos vectores es 0 cero, ambos vectores son ortogonales. A • B = |A| |B| cos(θ)

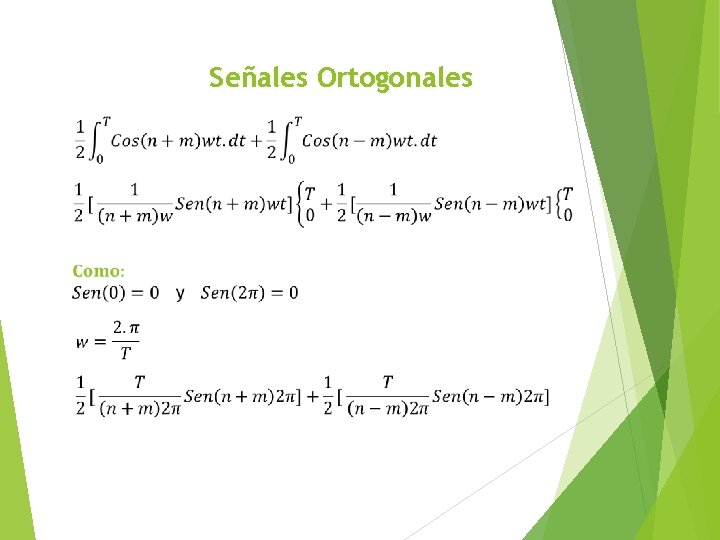

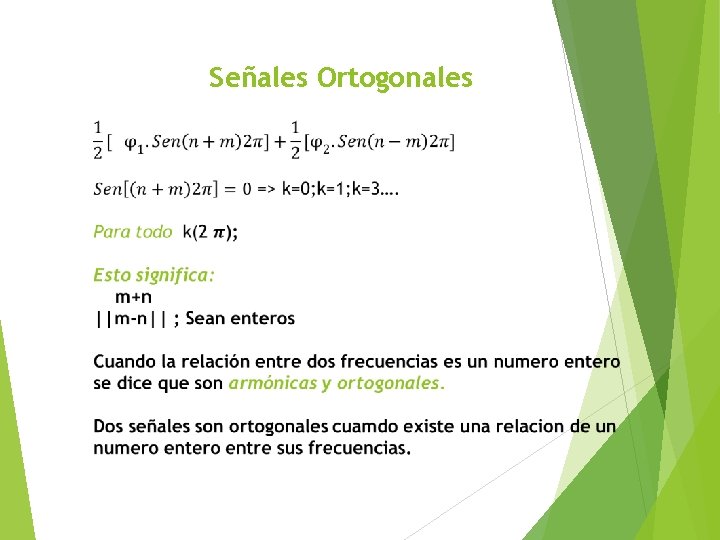

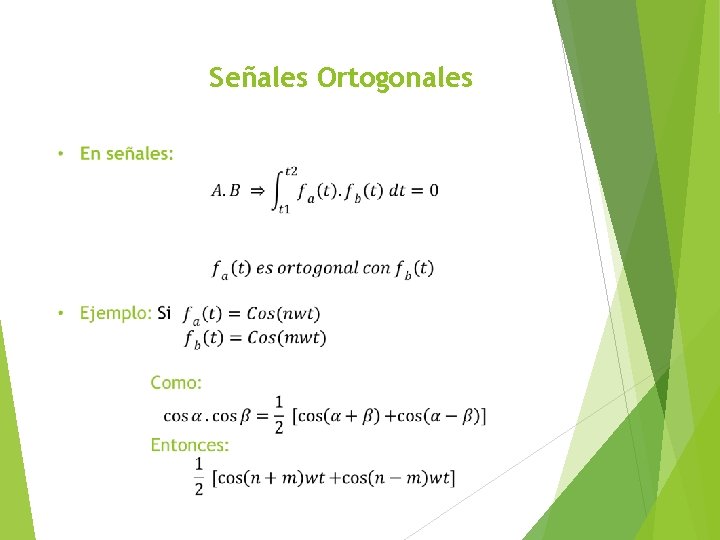

Señales Ortogonales

Señales Ortogonales

Señales Ortogonales

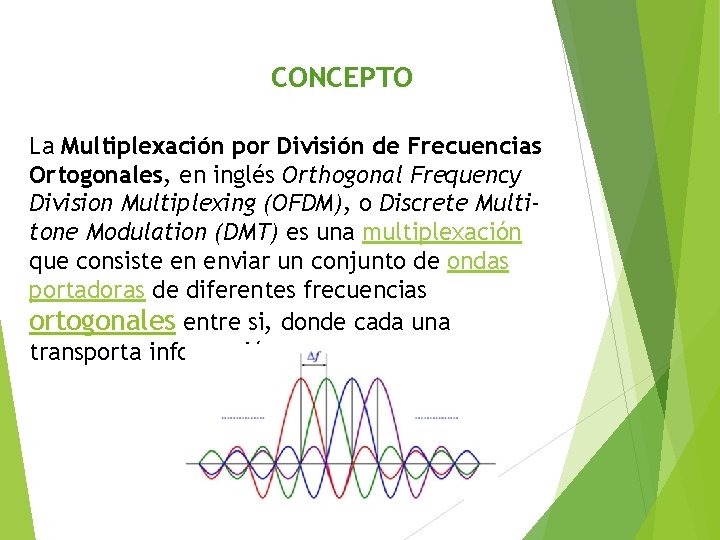

CONCEPTO La Multiplexación por División de Frecuencias Ortogonales, en inglés Orthogonal Frequency Division Multiplexing (OFDM), o Discrete Multitone Modulation (DMT) es una multiplexación que consiste en enviar un conjunto de ondas portadoras de diferentes frecuencias ortogonales entre si, donde cada una transporta información.

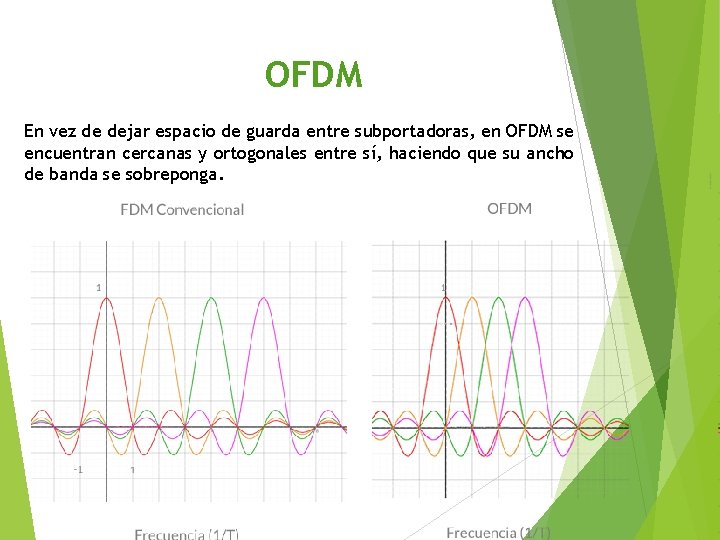

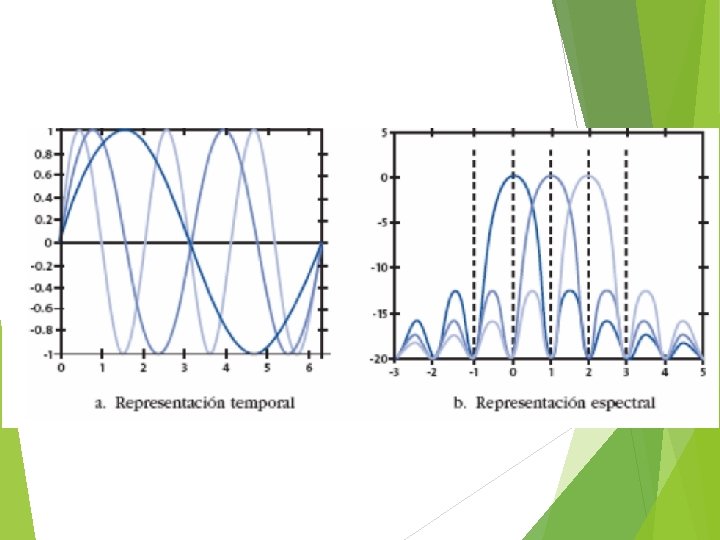

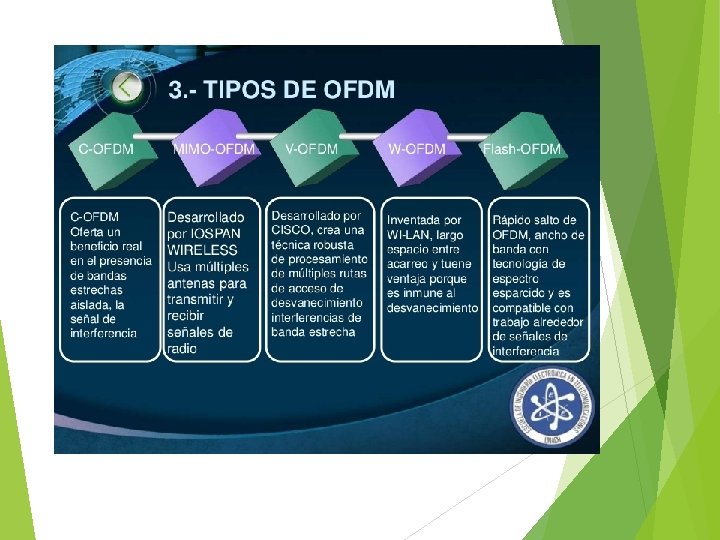

OFDM En vez de dejar espacio de guarda entre subportadoras, en OFDM se encuentran cercanas y ortogonales entre sí, haciendo que su ancho de banda se sobreponga.

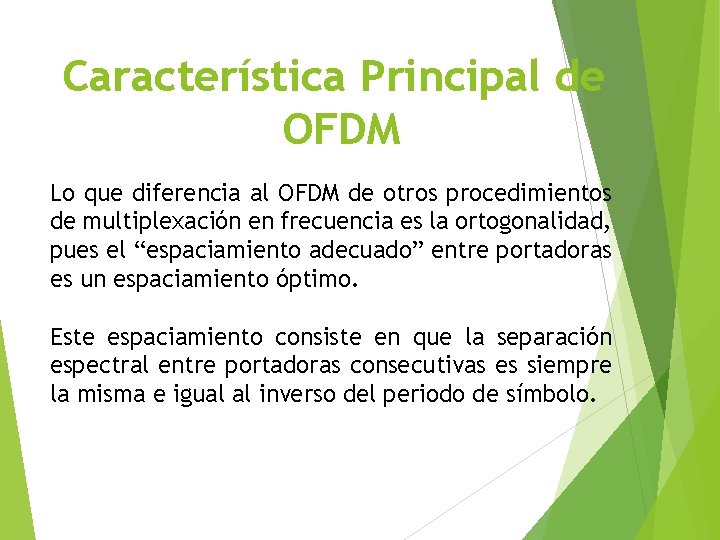

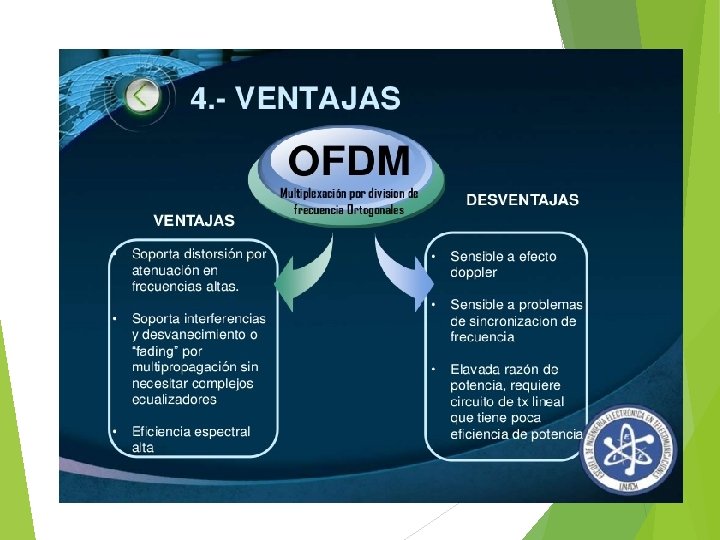

Característica Principal de OFDM Lo que diferencia al OFDM de otros procedimientos de multiplexación en frecuencia es la ortogonalidad, pues el “espaciamiento adecuado” entre portadoras es un espaciamiento óptimo. Este espaciamiento consiste en que la separación espectral entre portadoras consecutivas es siempre la misma e igual al inverso del periodo de símbolo.

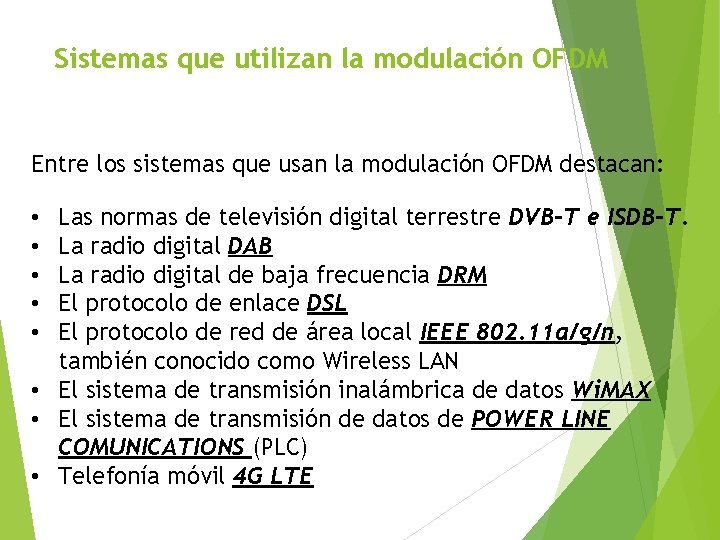

Sistemas que utilizan la modulación OFDM Entre los sistemas que usan la modulación OFDM destacan: Las normas de televisión digital terrestre DVB-T e ISDB-T. La radio digital DAB La radio digital de baja frecuencia DRM El protocolo de enlace DSL El protocolo de red de área local IEEE 802. 11 a/g/n, también conocido como Wireless LAN • El sistema de transmisión inalámbrica de datos Wi. MAX • El sistema de transmisión de datos de POWER LINE COMUNICATIONS (PLC) • Telefonía móvil 4 G LTE • • •

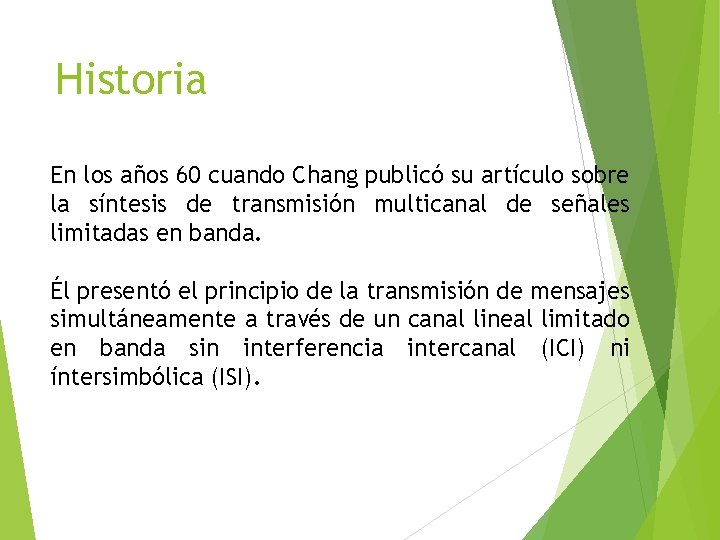

Historia En los años 60 cuando Chang publicó su artículo sobre la síntesis de transmisión multicanal de señales limitadas en banda. Él presentó el principio de la transmisión de mensajes simultáneamente a través de un canal lineal limitado en banda sin interferencia intercanal (ICI) ni íntersimbólica (ISI).

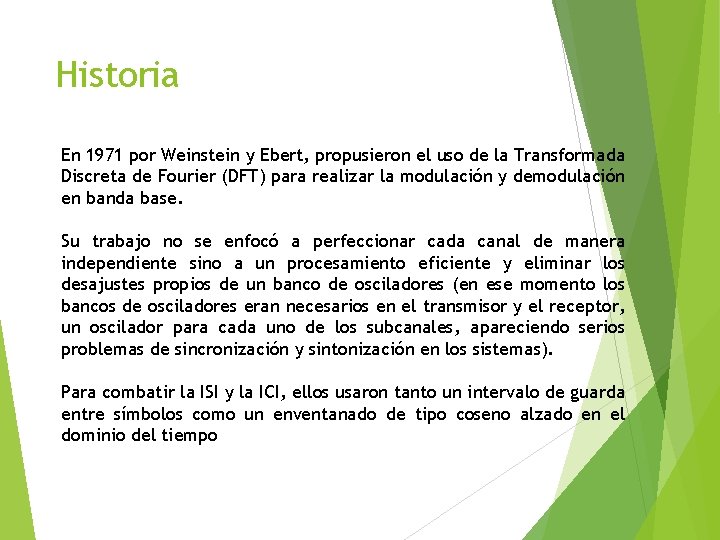

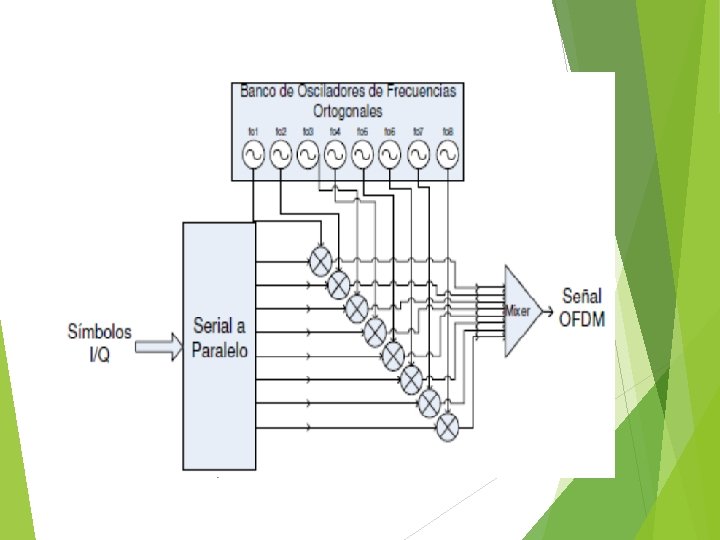

Historia En 1971 por Weinstein y Ebert, propusieron el uso de la Transformada Discreta de Fourier (DFT) para realizar la modulación y demodulación en banda base. Su trabajo no se enfocó a perfeccionar cada canal de manera independiente sino a un procesamiento eficiente y eliminar los desajustes propios de un banco de osciladores (en ese momento los bancos de osciladores eran necesarios en el transmisor y el receptor, un oscilador para cada uno de los subcanales, apareciendo serios problemas de sincronización y sintonización en los sistemas). Para combatir la ISI y la ICI, ellos usaron tanto un intervalo de guarda entre símbolos como un enventanado de tipo coseno alzado en el dominio del tiempo

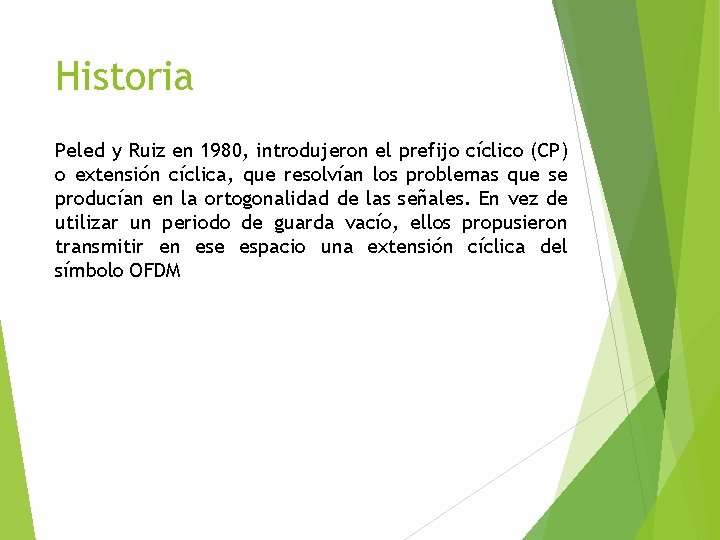

Historia Peled y Ruiz en 1980, introdujeron el prefijo cíclico (CP) o extensión cíclica, que resolvían los problemas que se producían en la ortogonalidad de las señales. En vez de utilizar un periodo de guarda vacío, ellos propusieron transmitir en ese espacio una extensión cíclica del símbolo OFDM

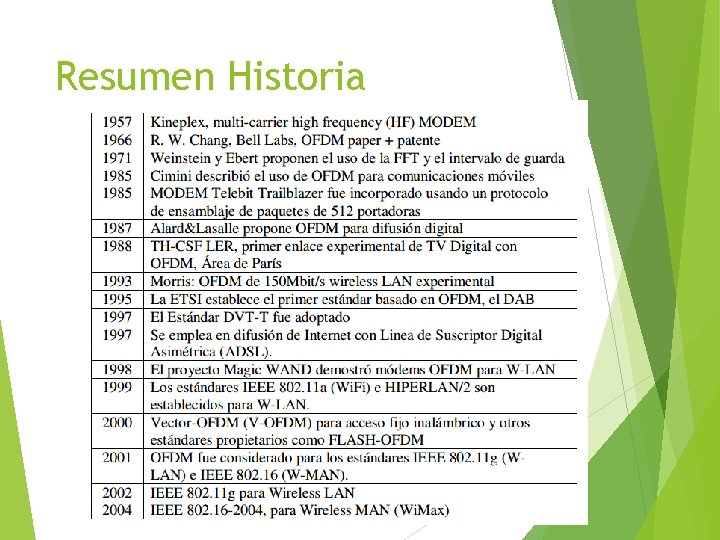

Resumen Historia

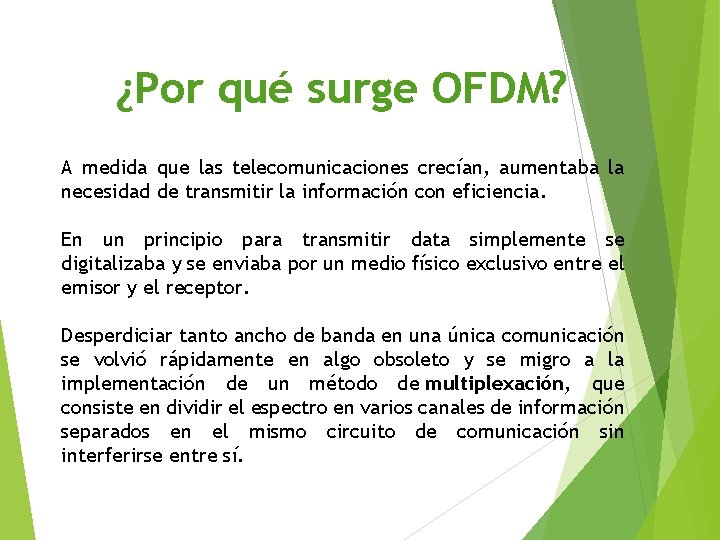

¿Por qué surge OFDM? A medida que las telecomunicaciones crecían, aumentaba la necesidad de transmitir la información con eficiencia. En un principio para transmitir data simplemente se digitalizaba y se enviaba por un medio físico exclusivo entre el emisor y el receptor. Desperdiciar tanto ancho de banda en una única comunicación se volvió rápidamente en algo obsoleto y se migro a la implementación de un método de multiplexación, que consiste en dividir el espectro en varios canales de información separados en el mismo circuito de comunicación sin interferirse entre sí.

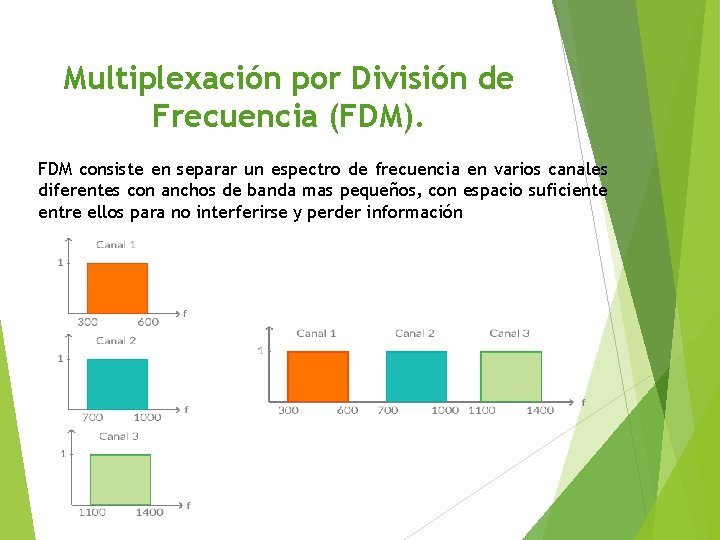

Multiplexación por División de Frecuencia (FDM). FDM consiste en separar un espectro de frecuencia en varios canales diferentes con anchos de banda mas pequeños, con espacio suficiente entre ellos para no interferirse y perder información

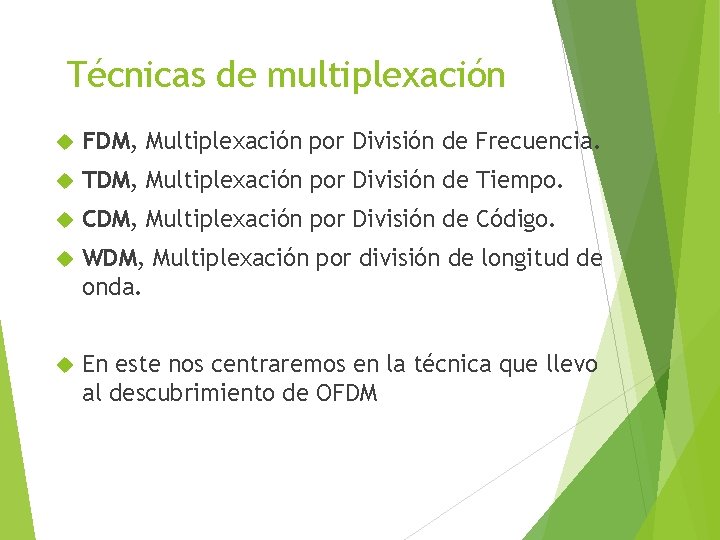

Técnicas de multiplexación FDM, Multiplexación por División de Frecuencia. TDM, Multiplexación por División de Tiempo. CDM, Multiplexación por División de Código. WDM, Multiplexación por división de longitud de onda. En este nos centraremos en la técnica que llevo al descubrimiento de OFDM
