Multilayer Ceramic Capacitor 1 Multilayer Ceramic Capacitor 1MLCC

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 1

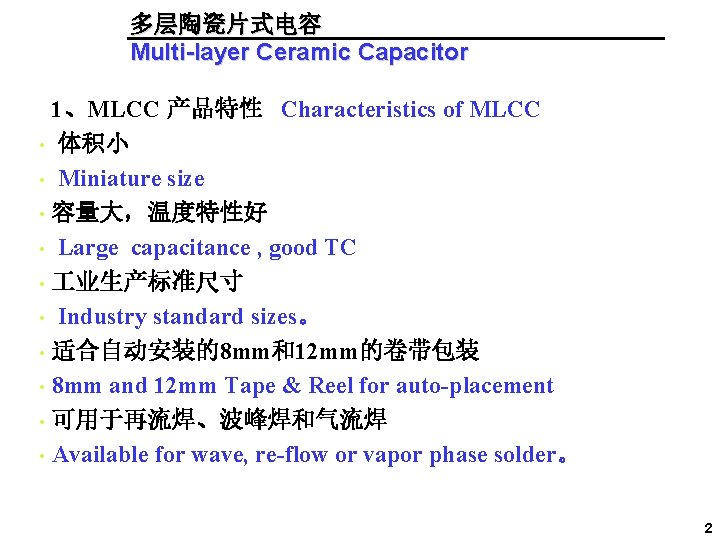

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 1、MLCC 产品特性 Characteristics of MLCC • 体积小 • Miniature size • 容量大，温度特性好 • Large capacitance , good TC • 业生产标准尺寸 • Industry standard sizes。 • 适合自动安装的8 mm和12 mm的卷带包装 • 8 mm and 12 mm Tape & Reel for auto-placement • 可用于再流焊、波峰焊和气流焊 • Available for wave, re-flow or vapor phase solder。 2

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 2、MLCC 产品剖面图 MLCC Section Plane。 多层陶瓷片式电容器 3

多层陶瓷片式电容 Multi-layer Ceramic Capacitor MLCC 产品剖面图 MLCC Section Plane。 多层陶瓷片式电容器 4

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 3、生产流程PRODUCING FLOW CHART QC 瓷浆制备 Mixing & Milling QC 流延 Casting 丝网叠印 Printing QC 层压 Lamination QC 倒角 Tumbling QC QC 高温烧成 Firing 排胶 Burn Out QC 切割 Cutting QC 封端 Termination QC 烧端 Terminal Firing 包装(编带包装、散包装) Package(Tape & Reel, Bulk Package) QC 电镀 Plating QC 清洗 Cleaning QC QC 终检验 Final Inspection 测试 Testing 5

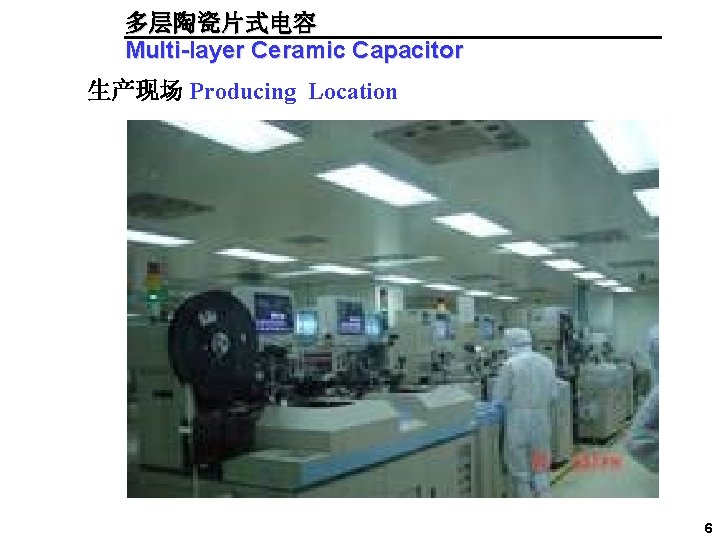

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 生产现场 Producing Location 6

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 7

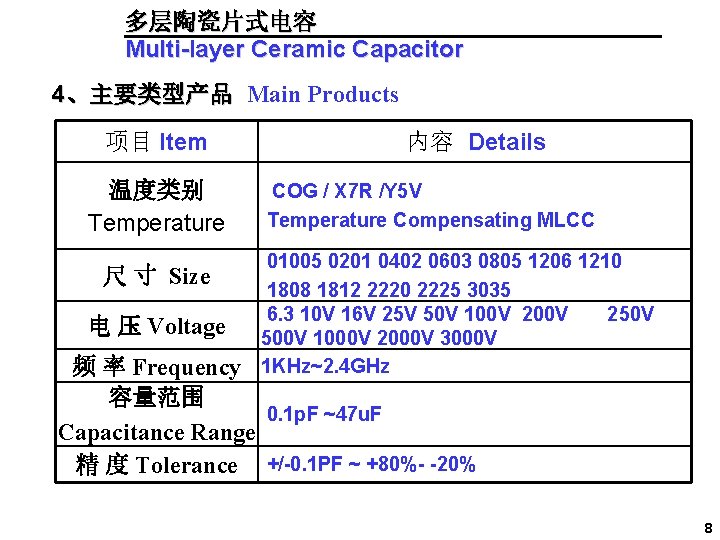

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 4、主要类型产品 Main Products 项目 Item 温度类别 Temperature 尺 寸 Size 电 压 Voltage 内容 Details COG / X 7 R /Y 5 V Temperature Compensating MLCC 01005 0201 0402 0603 0805 1206 1210 1808 1812 2220 2225 3035 6. 3 10 V 16 V 25 V 50 V 100 V 250 V 500 V 1000 V 2000 V 3000 V 1 KHz~2. 4 GHz 频 率 Frequency 容量范围 0. 1 p. F ~47 u. F Capacitance Range 精 度 Tolerance +/-0. 1 PF ~ +80%- -20% 8

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 5、其他类型产品 Other Series 1. 负温 2. 中高压 3. 高Q 4. 排容 5. 滤波器 Temperature Compensating MLCC High Voltage MLCC High Q Value MLCC C-Array EMI Filter 9

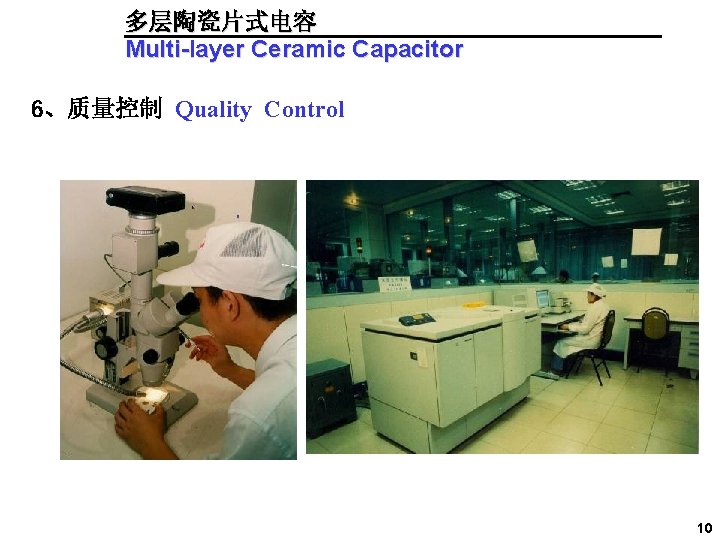

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 6、质量控制 Quality Control 10

多层陶瓷片式电容 Multi-layer Ceramic Capacitor “ 8 S”生产现场管理 “ 8 S” production field management 11

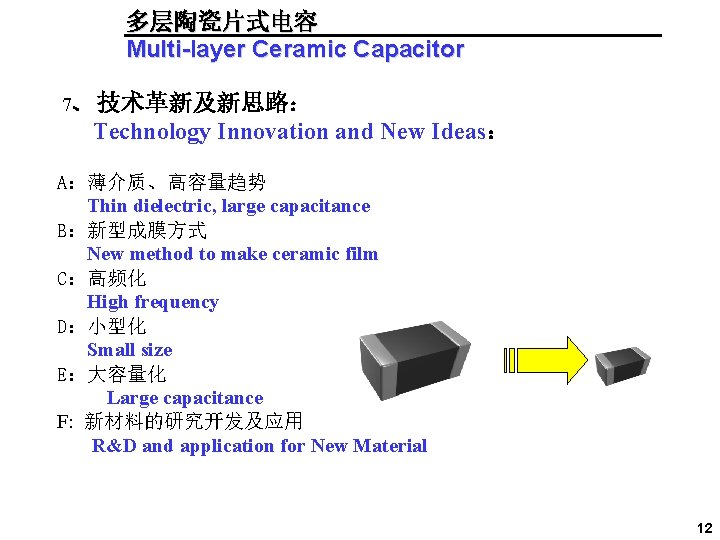

多层陶瓷片式电容 Multi-layer Ceramic Capacitor 7、 技术革新及新思路： Technology Innovation and New Ideas： A：薄介质、高容量趋势 Thin dielectric, large capacitance B：新型成膜方式 New method to make ceramic film C：高频化 High frequency D：小型化 Small size E：大容量化 Large capacitance F: 新材料的研究开发及应用 R&D and application for New Material 12
