® MULTICAL 602 PEŁNA MOC NA KOMUNIKACJĘ 2012

MULTICAL® 602 < Moduł Zig. Bee < Moduł Radiowy < Moduł Radio. Router < Moduł M-Bus < Moduł Wireless M-Bus < Moduł METASYS N 2 < Moduł ETHERNET/IP < Moduł GSM/GPRS < Moduł Lon. Works < Moduł SIOX < Moduł Szeregowy < BAC net

Czym jest Zig. Bee ? < Otwarty, bezprzewodowy protokół zgodny ze standardem IEEE 802. 15. 4 < Wewnętrzne instalacje – urządzenia o niskiej mocy. < Rozpoznające się urządzenia - Mesh network. < Praca w zakresie bezpłatnym 2, 4 GHz < Silny sojusz… każdy może się przyłączyć.

Zig. Bee ? < Element radiowej sieci wewnętrznej < Otwarty międzynarodowy, bezprzewodowy protokół z certyfikatem Smart Energy. < Szeroka użyteczność dla urządzeń pochodzących od różnych dostawców < Przeznaczony do instalacji w inteligentnym domu.

Moduły radiowe Konstrukcja modułu pozwala na pracę z licznikiem MULTICAL bez konieczności wymiany na nowy PLUG&PLAY – nie wymagają konfiguracji Nie posiadają własnego numeru, korzystają z numeru licznika Posiadają 1 rejestr danych odświeżany co 24 godz. Moc 1 m. W, zasięg 150 500 metrów 2 Wejścia impulsowe do podłączenia dodatkowych urządzeń, lub wyjście impulsowe energii lub przepływu Zasilane z baterii licznika – nie posiadają własnej dodatkowej baterii

Moduł radiorouter Zasilany z licznika – licznik MUSI być zasilany zasilaczem 24 VAC lub 230 VAC Zasięg: - kanał 1: obszar miejski do 3500 m - kanał 1: wolna przestrzeń do 5000 m - kanał 2: 200 m Moc wyjściowa: 500 m. W w paśmie licencjonowanym 10 m. W w paśmie nielicencjonowanym 2 Wejścia impulsowe do podłączenia dodatkowych urządzeń, lub wyjście impulsowe energii lub przepływu

Moduły M-Bus (przewodowe) MULTICAL® 602 Moduły M-Bus do MC 601 mogą być używane w MC 602. Aby zapewnić poprawną pracę w MC 602, muszą mieć odpowiednie wersje: 6707 top moduł. Moduł numer 5550 -838 Wymagane min. program rev. D 1 i wersja modułu B 1 Produkcja od marca 2011 670020 moduł base. Module numer 5550 -831 Wymagane min. program rev. H 1 i wersja modułu A 15 Produkcja od marca 2011 670027 moduł base alternatywnymi rejestrami. Moduł numer 5550 -997 Wymagane min. program rev. F 1 i wersja modułu B 0 Produkcja od kwietnia 2011 670028 moduł base ze średnia paczka danych. Moduł numer 5550 -1104 Wymagane min. program rev. D 1 i wersja modułu B 0 Produkcja od kwietnia 2011 670029 moduł base kompatybilny z MC III. Moduł numer 5550 -1125 Wymagane min. program rev. E 1 i wersja modułu B 2 Produkcja od czerwca 2011

Moduły M-Bus (przewodowe) Wersja oprogramowania <Rewizja modułu oraz oprogramowania znajduje się na etykiecie 831 = Numer modułu A 16 = Hardware revision K 1 = Software revision 01/12 = Tydzień produkcji Uwaga: Moduły poprzedniej generacji (6604, 6607, 6608, 6609) do MC III i MC 66 nie mogą być używane w MC 62/602/SVM S 6. Dla wstecznej kompatybilności użyj modułu 67 -00 -29.

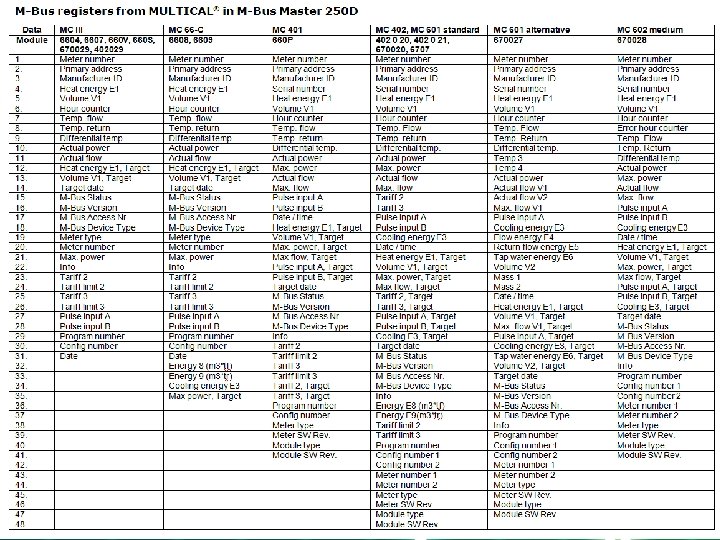

Moduły M-Bus (przewodowe) MULTICAL® 62/602/SVM S 6 <Dostępny jest nowy moduł ze „średnią paczką danych” <Zaprojektowany na rynek Polski <Główne funkcje: - Dane miesięczne zamiast rocznych - Mniej danych niż w module 670020 <Numer katalogowy: 670028 <Numer modułu: 5550 -1104 Note: Ten moduł nie działa w MC 61/601/801

Wireless M-Bus < Częstotliwość: 868 MHz < Komunikacja: Wireless M-bus C mode, transmisja jednokierunkowa < Standard: PN-EN 13757 -4 < Moc nadajnika: 10 m. W < Żywotność baterii: 13 lat < Interewał nadawania: 16 sekund < Interwał odświeżania: 2 minuty < Zasięg: - antena wewnętrzna: 200 m - antena zewnętrzna: 500 m 11 Wejścia impulsowe Antena wewnętrzna Gniazdo anteny zewnętrzna

Wireless M-Bus < Wewnętrzne wyświetlacze Wireless M -Bus < Monitoruje dzienne zużycie i koszt < Sygnalizacja przecieków i awarii < Przewidywana data wprowadzenia do sprzedaży: koniec 2012 12

MULTICAL® 602 Szyfrowanie danych – Wireless M-Bus (w. M-Bus): < Jak zainstalować tą funkcję? Ta funcja jest programowana na etapie produkcji: Konfig: DDD-EE-FF-GG-M-N-T T=0 oznacza brak szyfrowania (nie dla modułu 67 -00 -30) T=3 oznacza szyfrowanie z oddzielnie dostarczanym kluczem (klucz indywidualny) Uwaga: Szyfrowanie nie może zostać zmienione po wyprodukowaniu licznika!

IP 201 < Wewnętrzny moduł komunikacyjny TCP IP IP 201 Do Multical 602, Multical 801 i Multi. Port 2150 D Podłączenie Ethernet Podłączenie szeregowe dla dodatkowych urządzeń Podłączenie zasilania Przycisk serwisowy Działanie Mrugnięcie Błąd 14

GSM 6 H Dla MULTICAL 801 Dla MULTICAL 602 Dla M-Bus Master June 2011/PVA

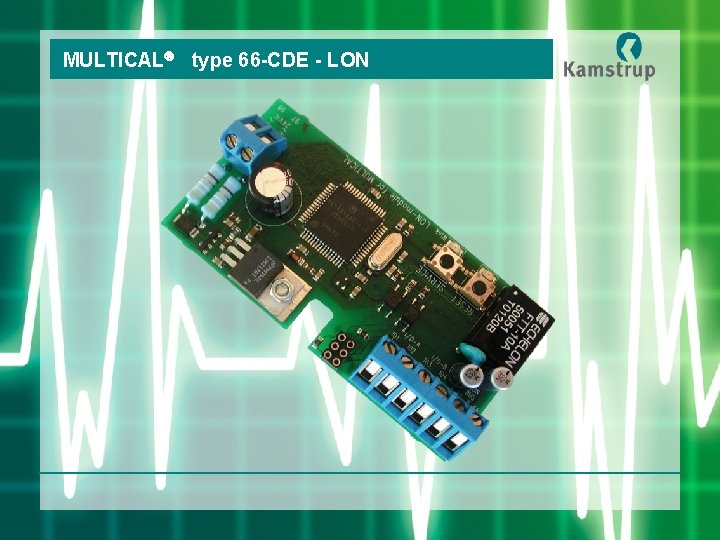

MULTICAL type 66 -CDE - LON

LON Works Moduł LON do MULTICAL 602 < Całkowite odświeżanie danych co 30 s. < Brak zacisków do zasilania na module < Moduł zasilany wyłącznie z licznika < Wymaga bezwzględnie zasilania sieciowego do licznika June 2011/PVA

BACnet Moduł typu BASE do MC 61/62/601/602/801/SVM S 6 Ready Q 2 2012 –już jest!!! < BACnet to znany i obecny od wielu lat protokół automatyki budynków. BACnet jest zgodny z normami ASHRAE 135 i ISO 16484 -5. < Systemy BACnet są wykorzystywane przede wszystkim do sterowania i regulacji w instalacjach przemysłowych, ale również może być wykorzystywane w segmencie podliczników. < Moduł MS/TP BACnet dla licznika MULTICAL® licnzików ciepła, chłodu i wody Kamstrup z systemami opartymi na standardzie BACnet. < BACnet wykorzystuje RS-485 z prędkością do 76800 bit/sec. < BACnet jest powszechnie używany przez producentów automatyki takich jak. Trend, ABB, Honeywell, Schneider, Siemens, Samson, Kieback & Peter i wielu innych. < Moduł BACnet wymaga zasilania 24/230 V przelicznika.

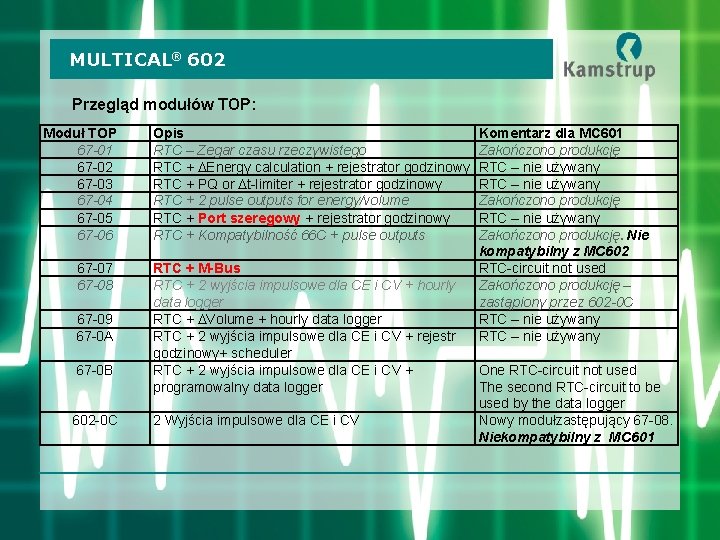

MULTICAL® 602 Przegląd modułów TOP: Moduł TOP 67 -01 67 -02 67 -03 67 -04 67 -05 67 -06 67 -07 67 -08 67 -09 67 -0 A 67 -0 B 602 -0 C Opis RTC – Zegar czasu rzeczywistego RTC + Energy calculation + rejestrator godzinowy RTC + PQ or t-limiter + rejestrator godzinowy RTC + 2 pulse outputs for energy/volume RTC + Port szeregowy + rejestrator godzinowy RTC + Kompatybilność 66 C + pulse outputs RTC + M-Bus RTC + 2 wyjścia impulsowe dla CE i CV + hourly data logger RTC + Volume + hourly data logger RTC + 2 wyjścia impulsowe dla CE i CV + rejestr godzinowy+ scheduler RTC + 2 wyjścia impulsowe dla CE i CV + programowalny data logger 2 Wyjścia impulsowe dla CE i CV Komentarz dla MC 601 Zakończono produkcję RTC – nie używany Zakończono produkcję. Nie kompatybilny z MC 602 RTC-circuit not used Zakończono produkcję – zastąpiony przez 602 -0 C RTC – nie używany One RTC-circuit not used The second RTC-circuit to be used by the data logger Nowy modułzastępujący 67 -08. Niekompatybilny z MC 601

MULTICAL® 602 Przegląd modułów BASE: Base module 67 -00 -10 67 -00 -21 Description Port szeregowy + pulse inputs M-Bus + Wejścia impulsowe Radio. Router + wejściaimpulsowe Comments compared to MC 601 Zastąpiony przez 602 -00 -84 67 -00 -22 Programowalny data logger + RTC + wejści 4… 20 m. A Własny RTC tylko dla loggera + wejścia impulsowe 67 -00 -23 Wyjścia 0/4… 20 m. A 67 -00 -24 Lon. Works, FTT-10 A + Wejścia impulsowe 67 -00 -25 Radio + wejścia impulsowe (antena wew. ) 434 MHz 67 -00 -26 Radio + wejścia impulsowe (antenna zew. ) 434 MHz 67 -00 -27 67 -00 -28 67 -00 -29 67 -00 -30 67 -00 -62 602 -00 -64 602 -00 -80* 602 -00 -82* 602 -00 -84* M-Bus z alternatywnymi rejestrami + wejścia imp. M-Bus z pośrednią paczkądanych+ wejścia imp. M-Bus z protokołem MC-III + wejścia impulsowe Wireless M-Bus C 1 (Szyfrowanie. T=0 nie możliwe) Zig. Bee 2. 4 GHz wewn. ant. + 2 wejścia imp. (VA, VB) Metasys N 2 (RS 485) + 2 wejścia impulsowe (VA, VB) SIOX (Autodetekcja prędkości) GSM/GPRS Ethernet/IP High power Radio Router + 2 wejścia imp. (VA, VB) * Moduł wymaga zasilania sieciowego Nie kompatybilny z MC 601 Nie kompatybilny z MC 601

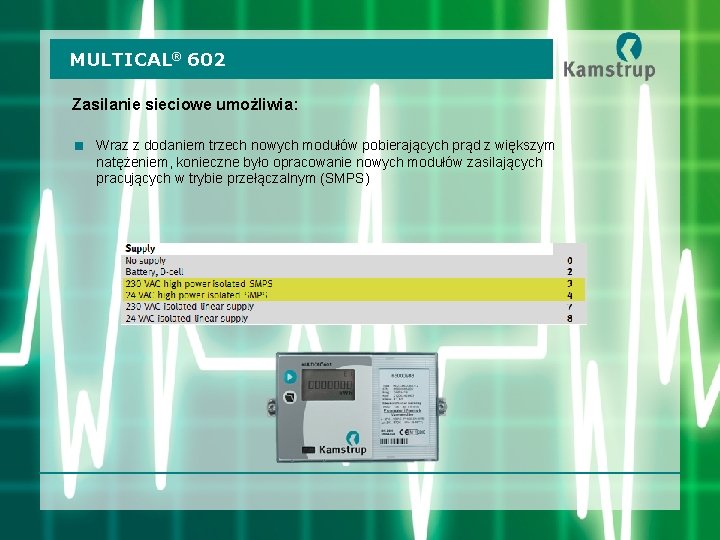

MULTICAL® 602 Zasilanie sieciowe umożliwia: < Wraz z dodaniem trzech nowych modułów pobierających prąd z większym natężeniem, konieczne było opracowanie nowych modułów zasilających pracujących w trybie przełączalnym (SMPS)

MULTICAL® 602 Poprzednie moduły < Moduły dla III and MC 66 NIE SĄ kompatybilne z MC 602!

MULTICAL® 602 Czy ktoś ma więcej? ? ? < Moduł Zig. Bee < Moduł Radiowy < Moduł Radio. Router < Moduł M-Bus < Moduł Wireless M-Bus < Moduł METASYS N 2 < Moduł ETHERNET/IP < Moduł GSM/GPRS < Moduł Lon. Works < Moduł SIOX < Moduł Szeregowy < BAC net

PEŁNA MOC NA KOMUNUIKACJĘ –MULTICAL® 602 Dziękuję za uwagę
