“Muhandislik grafikasi va uni o‘qitish metodikasi” kafedrasining dotsent v. b. Gulomova Nozima Xotamovnaning “Boltli birikma chizmasini bajarish, Shpilkali birikma chizmasini bajarish” mavzusidagi ochiq mashg‘ulotiga taqdimot

Biriktirish detallariga qo'yiladigan texnik va mexanik talablar O'z. DSt 1759, 0 -87 da belgilangan. Biriktirish detallarining mexanik xususiyatlari chizmalarda ko'rinishlar, qoplamalarning shartli belgilanishi, markalash kabilar orqali belgilanadi. Biriktirish detallari dag'al aniqlikda (C sinf), normal aniqlikda (B sinf) va yuqori aniqlikda (A sinf) qoplamali va qoplamasiz tayyorlanadi.

Biriktirish detallarini shartli belgilash. (O'z. DSt 1759, 0 -87) Biriktirish detallarining to'liq shartli belgilanishini talab qilinadi. Masalan, A 2 M 20 xl, 5 L— 6 d x 60. 58. c. 029 bolti quyidagicha o'qiladi: A - aniqlik sinfi, 2 - bajarilishi, M 20 - metrik rezba diametri, 1, 5 - rezbaning mayda qadami (mm), 1 - rezbaning yo'nalishi, 6 d - rezbaning joiz o'lchami maydoni, 60 - boltning uzunligi (mm), 58 - mustahkamlik sinfi, raqamlar orasidagi nuqta qo'yilmaydi yoki guruh, c - po'latning tatbiq qilinishi, 02 -qoplama turining raqamli belgisi, 9 - qoplamaning qalinligi (mkm). Detalning shartli belgilanishida 1 - bajarilishi, yirik qadamliligi, o'ng yo'lliligi, qoplamasi bo'lmasa, ular ko'rsatilmaydi.

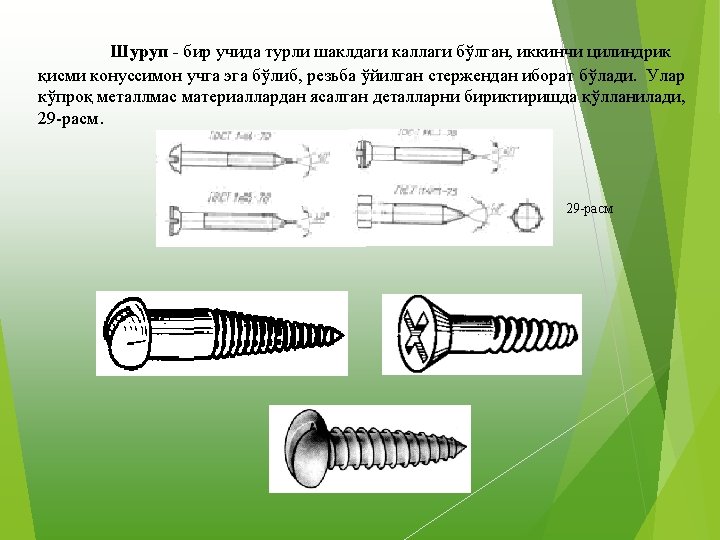

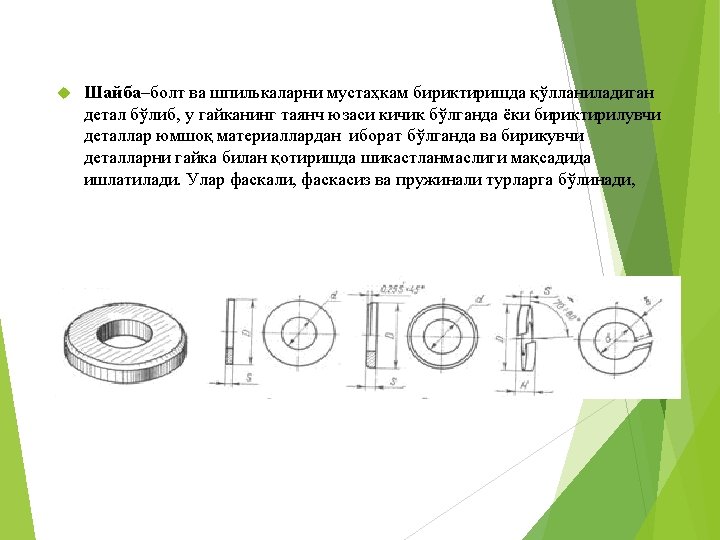

Biriktirish detallari elementlarining o'lchamlari. Kallagi olti qirrali bolt, vint va shuruplarning kallaklari hamda kallagi olti qirrali gaykaning asosiy o'lchamlari O'z. DSt 24671 -84 tomonidan belgilangan. Bolt, vint, shpilkalarning rezbali uchlari turli ko'rinish (O'z. DSt 12414 - 66) da bajariladi

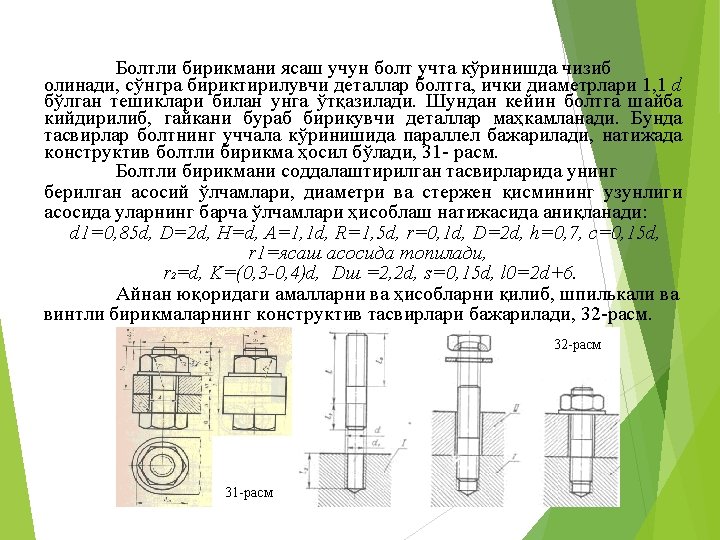

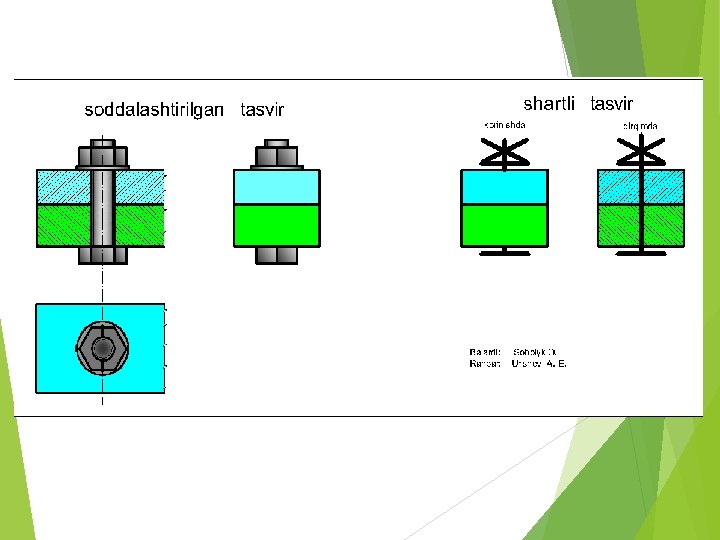

Boltli birikma chizmasini bajarish

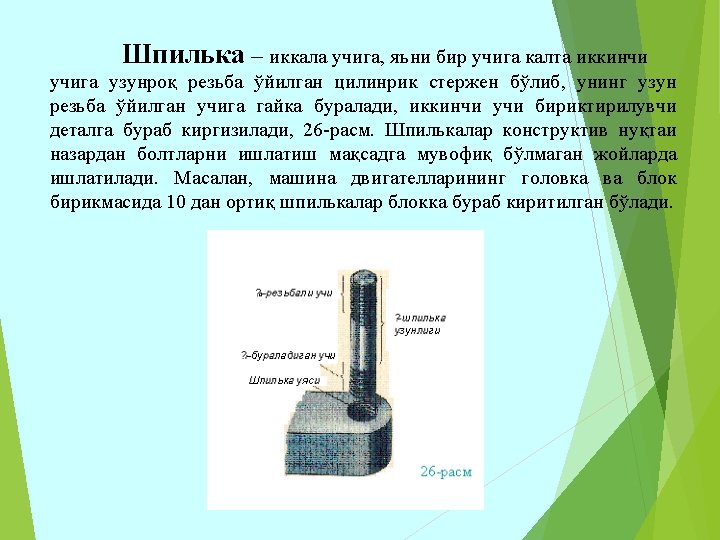

Shpilkali birikma chizmasini bajarish

VINTLI BIRIKMALAR

E’TIBORINGIZ UCHUN RAHMAT
