Muestreo de los Depósitos Minerales Toma de la Muestra
ü El es una fase de vital importancia en la evaluación de un Depósito Mineral, debido que en el se apoya el estudio de viabilidad técnicaeconómica. ü Las muestras no solo deben ser representativas, sino que deben estar en una cantidad adecuada, en el lugar preciso, y con un proceso de reducción de peso y análisis apropiados.

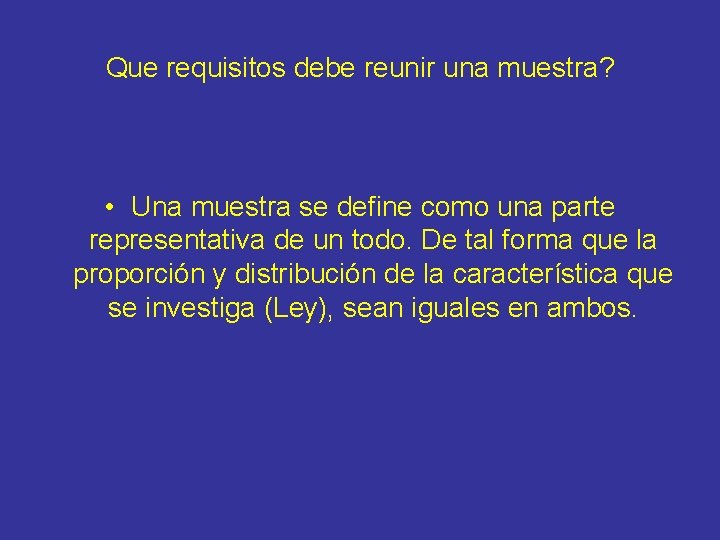

Que requisitos debe reunir una muestra? • Una muestra se define como una parte representativa de un todo. De tal forma que la proporción y distribución de la característica que se investiga (Ley), sean iguales en ambos.
Factores que determinan el tipo y cantidad de muestra ü Tipo de depósito mineral. ü Distribución del mineral útil y su tamaño. ü Etapa de investigación en la que se efectúa el muestro. ü La accesibilidad a la mineralización. ü La facilidad para la toma de muestra. ü El costo de la toma de muestra.
Tipo de Depósito Mineral Ø Filones: mena se distribuye irregularmente, muestras poco espaciadas. Tener en cuenta dureza y fragilidad de la mena. Ø Depósitos metálicos estratiformes: gral. Leyes uniformes, cambios graduales, intervalos de muestreos amplios. Ø Depósitos sedimentarios (carbón, yeso, hierro): la variación de los indicadores de calidad es gradual. intervalos de muestreos amplios. Ø Pórfidos cupríferos: muestreo por sondeos con malla amplia(100 a 150 m). Ø Sulfuros masivos: su anchura, elevadas leyes, y fuerte buzamiento, muestras de perforación a testigo continuo. Principalmente presentan variaciones en el sentido vertical.
Premisas para realizar un buen muestreo ü Los elementos de la Población sean homogéneos. ü Que el muestreo sea insesgado. ü Que sea preciso, minimizando el error de muestreo. Por lo tanto el resultado será : Ø Valores representativos del depósito mineral. Ø Toma de conocimiento de la distribución espacial de las calidades. Ø Lugar y frecuencia con que deben tomarse las muestras.

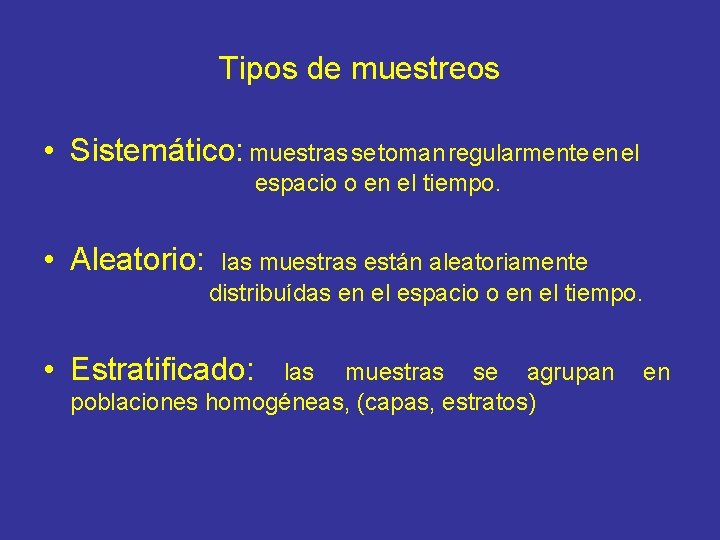

Tipos de muestreos • Sistemático: muestras se toman regularmente en el espacio o en el tiempo. • Aleatorio: las muestras están aleatoriamente distribuídas en el espacio o en el tiempo. • Estratificado: las muestras se agrupan poblaciones homogéneas, (capas, estratos) en
Muestreo sistemático • Muestras se toman en una malla regular, en intervalos regulares de tiempo o de espacio.
Muestreo aleatorio • Muestras se toman en intervalos de tiempo o espacio variables y distribuidos al azar. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE
Muestreo aleatorio estratificado • Muestras se toman aleatoriamente dentro de un estrato. Un estrato corresponde a una sección del tiempo o del espacio de tamaño constante. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE

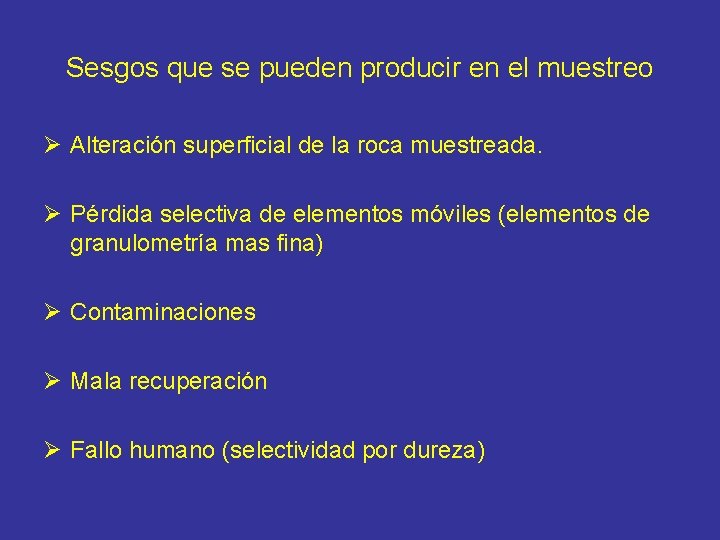

Sesgos que se pueden producir en el muestreo Ø Alteración superficial de la roca muestreada. Ø Pérdida selectiva de elementos móviles (elementos de granulometría mas fina) Ø Contaminaciones Ø Mala recuperación Ø Fallo humano (selectividad por dureza)

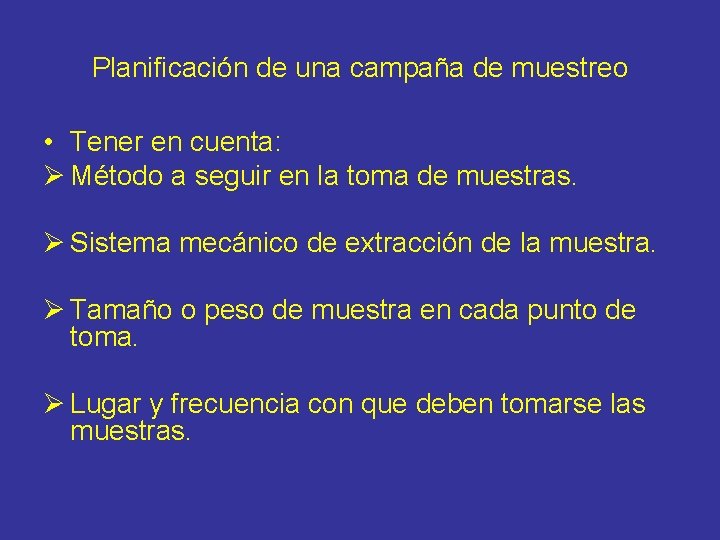

Planificación de una campaña de muestreo • Tener en cuenta: Ø Método a seguir en la toma de muestras. Ø Sistema mecánico de extracción de la muestra. Ø Tamaño o peso de muestra en cada punto de toma. Ø Lugar y frecuencia con que deben tomarse las muestras.
Métodos de Muestreo Sistema Mecánico de extracción • Muestreo por Puntos: Point o lump sampling. • Puntual o Chip sampling. • Grab sampling. • Muestreo Lineal: Barrenos • Sondeos-Polvo o testigo • Canaleta o ranurado • Muestreo Volumétrico: Calicatas • Planar • Muck sampling (rocas sueltas, toda la potencia) • Bulk sampling (decenas de tn-plantas piloto)

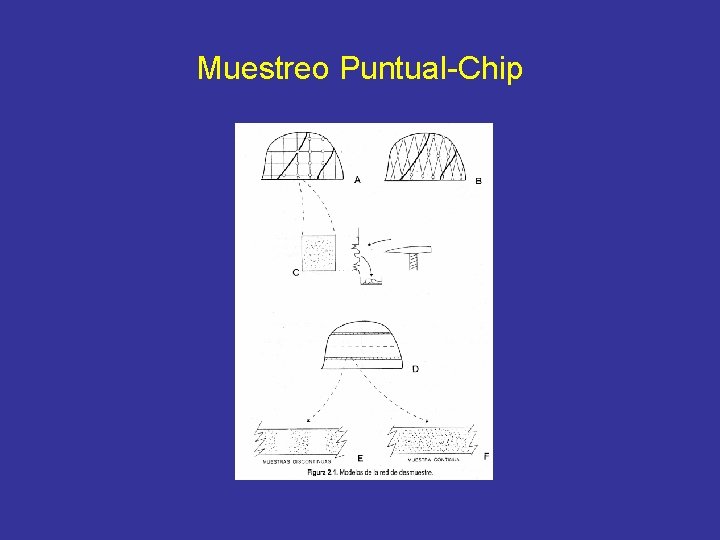

Muestreo Puntual-Chip
Muestreo Volumétrico (Grab Sampling)
Muestreo en Canaletas

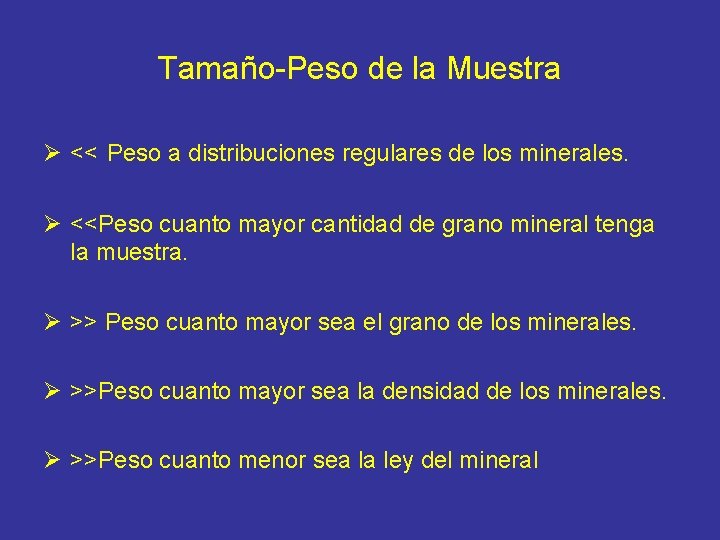

Tamaño-Peso de la Muestra Ø << Peso a distribuciones regulares de los minerales. Ø <<Peso cuanto mayor cantidad de grano mineral tenga la muestra. Ø >> Peso cuanto mayor sea el grano de los minerales. Ø >>Peso cuanto mayor sea la densidad de los minerales. Ø >>Peso cuanto menor sea la ley del mineral

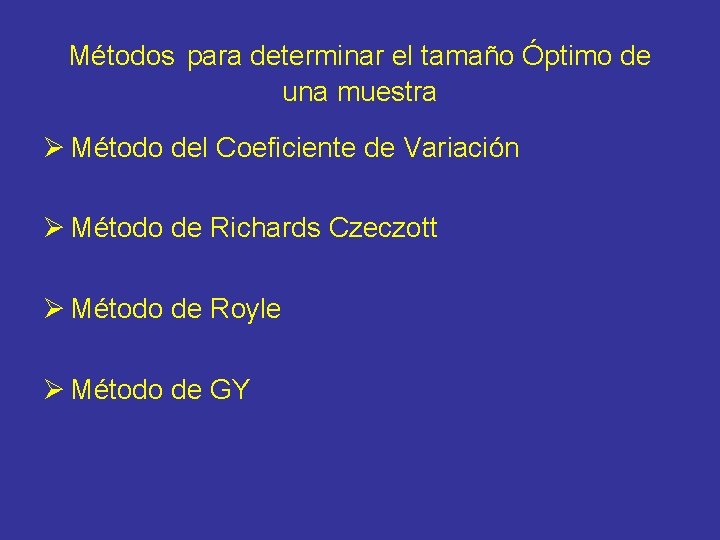

Métodos para determinar el tamaño Óptimo de una muestra Ø Método del Coeficiente de Variación Ø Método de Richards Czeczott Ø Método de Royle Ø Método de GY
Método del Coeficiente de Variación • CV = 100. S / X • La Tabla proporciona los pesos de la muestra en función CV
Otros Métodos: • Richard Czeczott: • Q= K. d 2 • K : constante que expresa la variabilidad del yac. • d: tamaño de los mayores granos del mineral útil. • Royle: • • • Q= 100. A / G A: peso de mineral de la partícula + grande. G: ley en % • Gy: permite sacar el peso determinando el Error cometido en el proceso. Fundamentalmente se usa para Tratamiento de Reducción del peso de la muestra.
Lugar y Frecuencia de Muestreo Red de Muestreo • Distintos métodos se usan para determinar el n° de muestras: Ø Método del Coeficiente de Variación Ø Método Geoestadístico Ø Correlograma
MUESTREOS DE ACUERDO A LA ETAPA DE LA ACTIVIDAD MINERA QUE NOS ECONTREMOS. • Muestreos de exploración • Muestreos de producción • Muestreo en plantas • Muestreos de escombreras

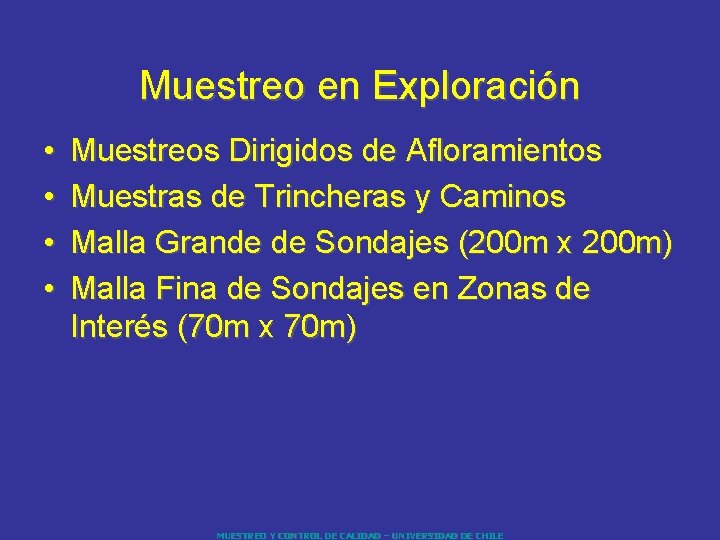

Muestreo en Exploración • • Muestreos Dirigidos de Afloramientos Muestras de Trincheras y Caminos Malla Grande de Sondajes (200 m x 200 m) Malla Fina de Sondajes en Zonas de Interés (70 m x 70 m) MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE
Muestreos Dirigidos de Afloramientos Muestra perpendicular a estructura (potencia completa). n Se muestrea más allá de la veta para asegurarse de que se muestreó el contenido total. n Acumulación (ley x potencia) permanece constante. n MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE
Muestreo de Afloramientos V A T E MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE

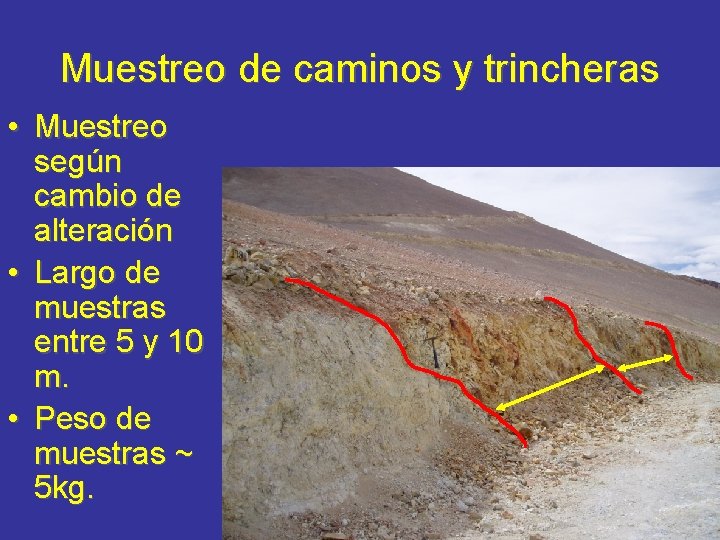

Muestreo de caminos y trincheras • Muestreo según cambio de alteración • Largo de muestras entre 5 y 10 m. • Peso de muestras ~ 5 kg.
Muestreo de caminos y trincheras
Muestreos de Testigos (DDH)
Muestreo de exploración (AR) • Sistema de doble ciclón para muestreo usado en aire reverso
Muestreo en Producción Ø Muestreo de Pozos de Voladura Ø Muestreo de Labores Subterráneas Ø Muestreo de Carros o Camiones Ø Muestreo Adelantado

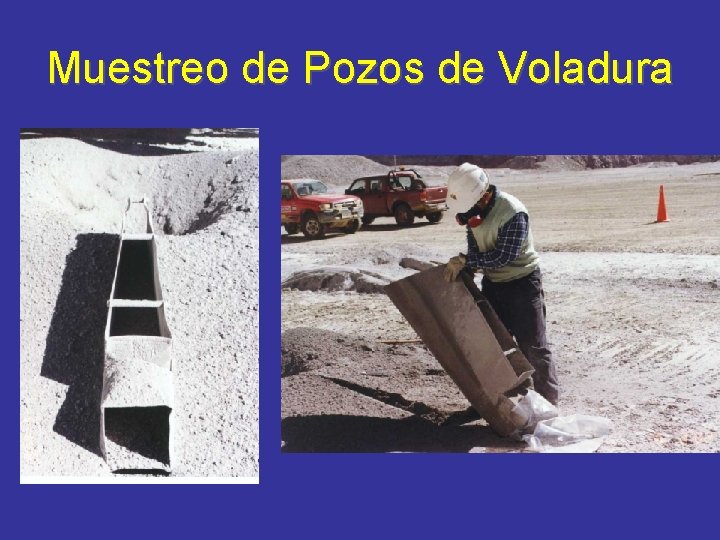

Muestreo de Pozos de Voladura
Muestreo de Pozos de Voladura
Muestreo de Labores Subterráneas

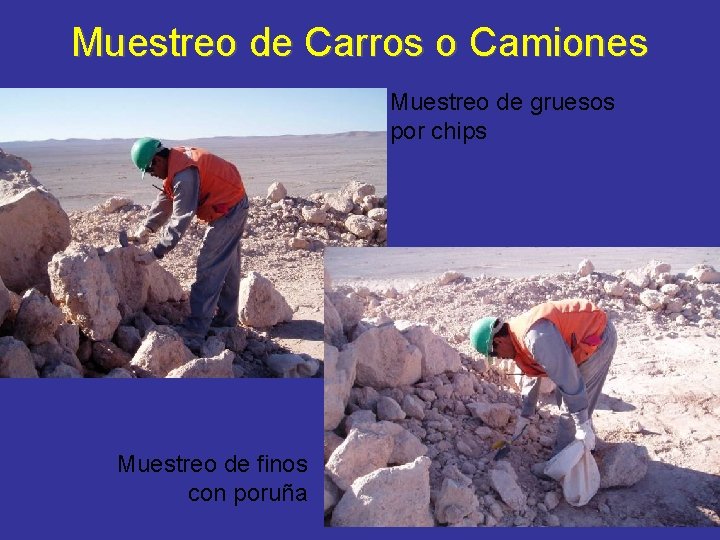

Muestreo de Carros o Camiones Muestreo de gruesos por chips Muestreo de finos con poruña
Muestreo en Plantas • Muestreo de cabezas Flujo Cortador
Muestreo de colas • Colas filtradas
Muestreo de concentrados • Muestreo de concentrado en puerto de embarque
Muestreo de pilas agotadas • Muestreo con retroexcavadora y paleo alternado. Pila Zanja de muestreo Muestras
Bibliografía • Recursos Minerales. M. Bustillo Revuelta-C. Lopez Jimeno. Madrid 1996. • E. García Orche. Madrid 1999. Manual de Evaluación de Yacimientos. • Introducción al Muestreo Minero. Marco Antonio Alfaro Sironvalle. Santiago de Chile 2002. • Apuntes de Muestreo para Evaluación de Yacimientos. Julián Ortiz C. Cátedra de Evaluación de Yacimientos. Facultad de Ciencias Físicas y Matemáticas. Universidad de Chile.
