VERDADERA MAGNITUD Métodos para cambiar la posición de un punto, plano o recta (polígono) con respecto a PV y PH Abatimiento Giro Cambio de plano

El giro de un elemento en diédrico permite colocarlo en una posición paralela a uno de los planos de proyección para que una de sus proyecciones esté en VM EJE Es una línea recta vertical u horizontal alrededor de la cual giran los puntos, rectas o planos. El elemento girado se indica con un subíndice numérico= A 1 /a 1 / a’ 1 En una proyección el movimiento se verá paralelo a LT, mientras que en la otra se verá como un arco de circunferencia

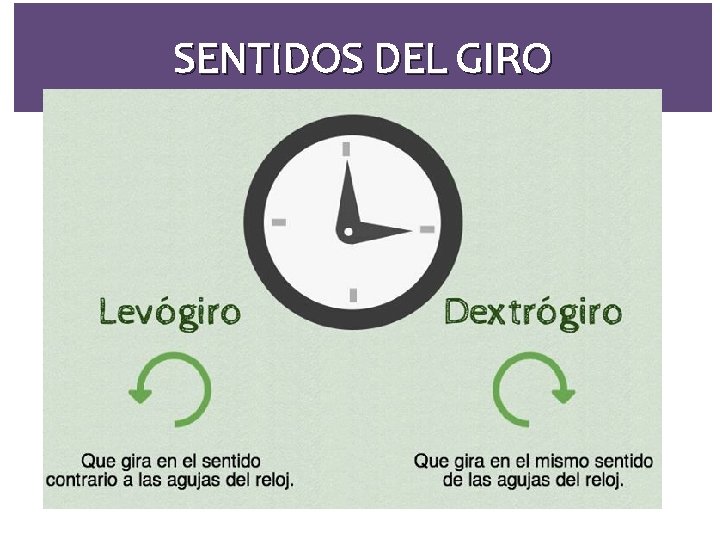

SENTIDOS DEL GIRO

TIPOS DE GIRO: HORIZONTAL

Giro horizontal levógiro de un punto A. 60º a’ 1 +a’ 60º +e’ +a a 1 e

TIPOS DE GIRO: VERTICAL

Giro vertical dextrógiro de un punto A. 60º e’ +a’ a’ 1 +a +e 60º a 1

Girar un punto hasta llevarlo del Cuadrante I al II e’ +a’ 1 +a’ +a 1 +a +e

Girar una recta: eje corta la recta e’ +a’ 1 +a’ r’ +a 1 +a r +e

Girar una recta: eje no corta la recta e’ r’ +a’ 1 r’ 1 b’ 1+ r 1 +b’ +b 1 r +a’ +a 1 +e +b +a

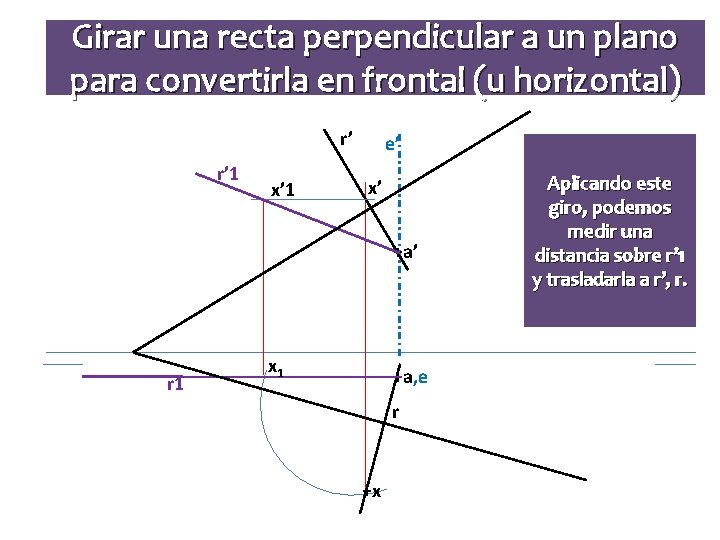

Girar una recta perpendicular a un plano para convertirla en frontal (u horizontal) r’ r’ 1 x’ 1 e’ x’ +a’ r 1 x 1 +a, e r +x Aplicando este giro, podemos medir una distancia sobre r’ 1 y trasladarla a r’, r.
