MTODOS DE MINADO Modulo de Capacitacin Tcnico Ambiental

MÉTODOS DE MINADO Modulo de Capacitación Técnico Ambiental Empresa Minera MACDESA Ing. J. Ramírez Huiman Chaparra, Agosto 2005

DEFINICIÓN DE TÉRMINOS

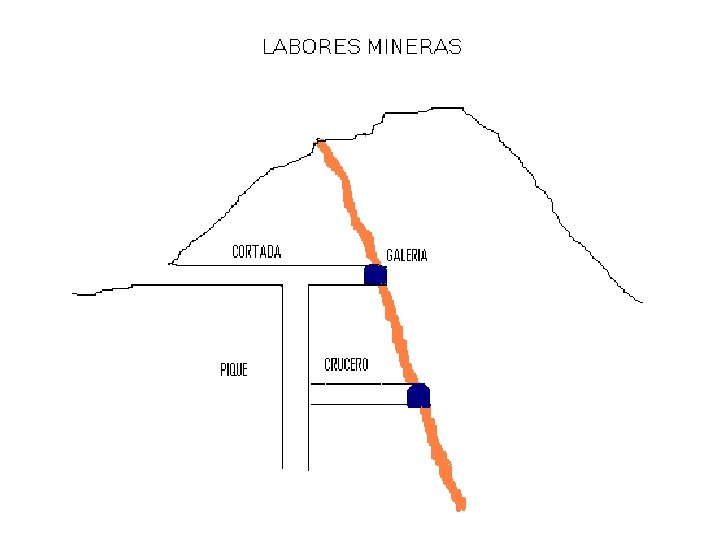

DEFINICIÓN DE TÉRMINOS Galería Es una labor minera horizontal que se realiza sobre veta

DEFINICIÓN DE TÉRMINOS Crucero Es un labor minera horizontal que se realiza sobre roca estéril

DEFINICIÓN DE TÉRMINOS Actividad Minera Es el ejercicio de las diferentes labores mineras en concordancia con la normalidad vigente

DEFINICIÓN DE TÉRMINOS Labores Mineras Son todos los trabajados que se realizan en una mina

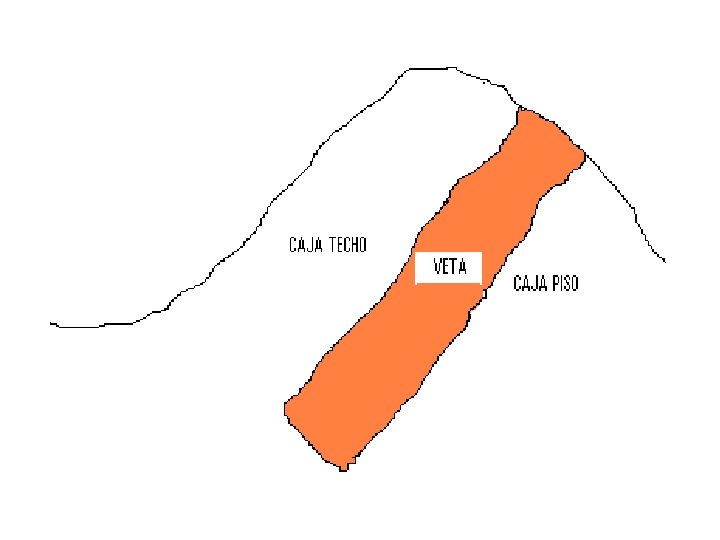

DEFINICIÓN DE TÉRMINOS Chimenea Es una labor minera vertical que comunica 2 niveles de trabajo. Potencia Es el ancho de una veta. Buzamiento Es el ángulo de inclinación de una veta. Reserva de Mineral Es la cantidad de Mineral económicamente explotable con leyes superiores al Cut Off Es la ley de Mina explotable de una mina. Dilución Es la disminución de la Ley de cubicación por la presencia de rocas estéril.

TIPOS DE YACIMIENTO AURÍFEROS 1. Vetas y filones de Cuarzo Aurífero. 2. Placeres: arenas y gravas que contienen muy pequeñas cantidades de oro nativo y otros minerales pesados. (depósitos aluviales) 3. Depósitos diseminados de oro: Estos yacimientos han sido puestos recientemente en explotación. Son diseminados de oro en gramos muy finos en calizas, dolomitas.

PRESENCIA DEL ORO EN EL PERÚ • DEPOSITOS PRIMARIOS • DEPOSITOS DE PLACER • Vetas de Cuarzo con Pirita • Placeres Residuales • Mantos con Cuarzo • Placeres Eluvial • Depósitos de Skarn • Placeres Transportados • Vetas de Oro y Plata • Diseminaciones y Stockwork de Au y Ag. • Depósitos Lacustres • Placeres Litorales o Marinos

ETAPAS DE LA ACTIVIDAD MINERA

METODOS DE EXPLOTACIÓN ¿Qué son Métodos de Explotación? Es el modo de dividir el cuerpo mineralizado en sectores aptos para la explotación de una mina. ¿En que consiste la explotación de una mina? La explotación de una mina se define como el conjunto de operaciones que permiten el arranque, carguío y extracción de mineral ¿Cómo se elige el método de explotación? Se elige luego de evaluar las características Minero – Geológicas (clase de roca, potencia, buzamiento y leyes) del Yacimiento Minero

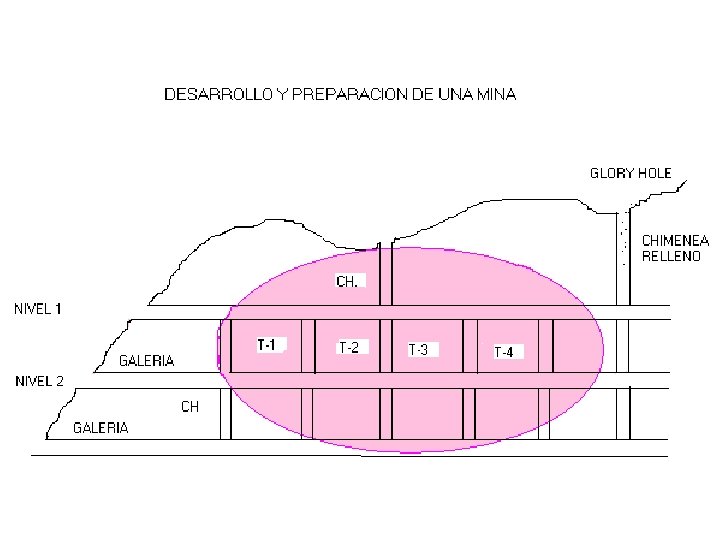

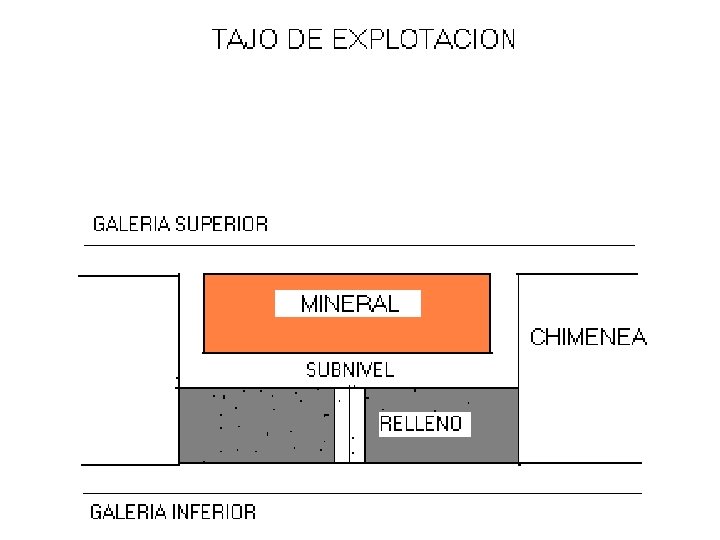

EXPLOTACIÓN EN MINERIA SUBTERRANEA ¿Cómo es el ciclo de Minado en minería Subterránea? El ciclo de minado se lleva a cabo en 3 etapas: • Preparación • Explotación • Relleno

ACCESOS Pique en el pendiente

ACCESOS Pique Interceptando la Veta

ACCESOS Pique Adyacente

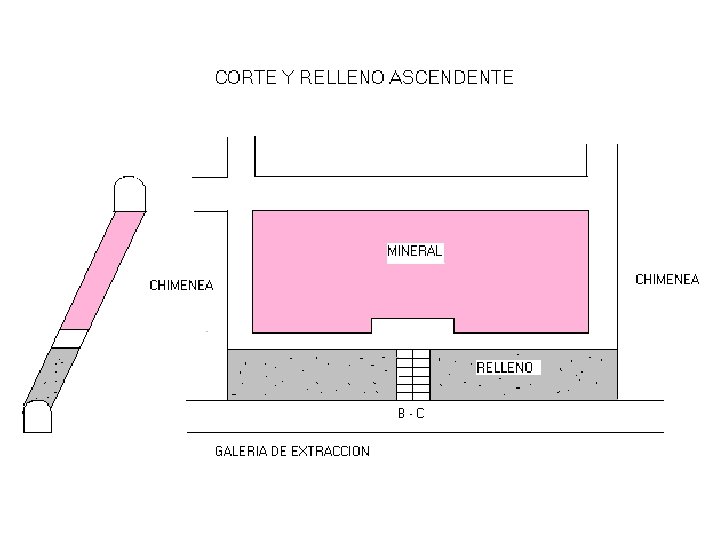

CLASIFICACIÓN DE LOS METODOS DE MINADO VETAS ANGOSTAS Corte y Relleno (Circado) Corte sin Relleno (Shirinkage) VETAS ANCHAS Corte y Relleno Convencional Corte y Relleno con Taladros Horizontales (Breasting) Corte y Relleno Mecanizado (Trackless) CUERPOS Corte y Relleno Mecanizado Sub Level Stoping Block Caving

Convoy de Relleno

Corte y Relleno Hidráulico

Métodos de Explotación Cámaras y Pilares
