MTODO DE LA CADENA 1 Obtener la ecuacin
MÉTODO DE LA CADENA 1. Obtener la ecuación de movimiento correcta

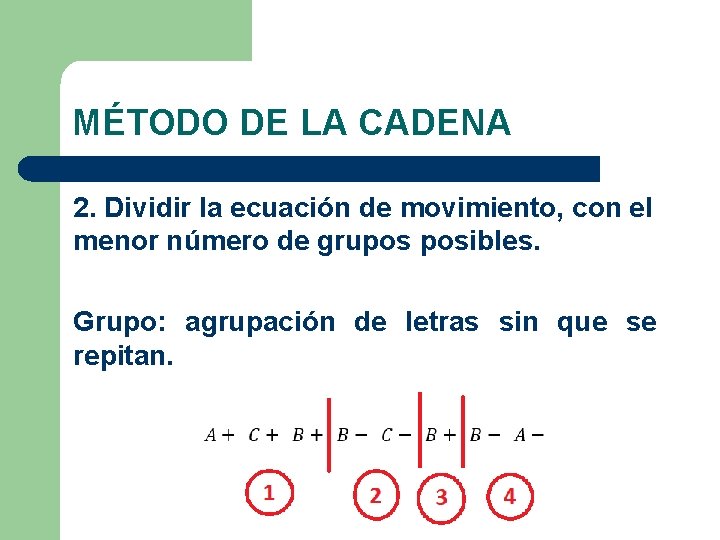

MÉTODO DE LA CADENA 2. Dividir la ecuación de movimiento, con el menor número de grupos posibles. Grupo: agrupación de letras sin que se repitan.

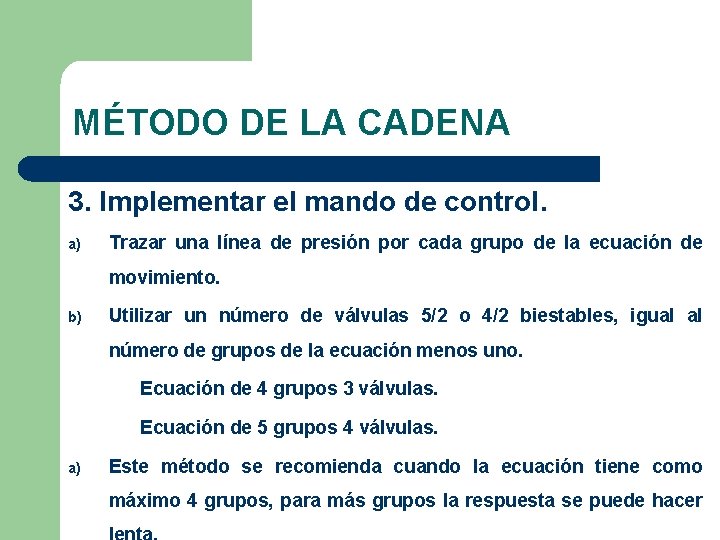

MÉTODO DE LA CADENA 3. Implementar el mando de control. a) Trazar una línea de presión por cada grupo de la ecuación de movimiento. b) Utilizar un número de válvulas 5/2 o 4/2 biestables, igual al número de grupos de la ecuación menos uno. Ecuación de 4 grupos 3 válvulas. Ecuación de 5 grupos 4 válvulas. a) Este método se recomienda cuando la ecuación tiene como máximo 4 grupos, para más grupos la respuesta se puede hacer

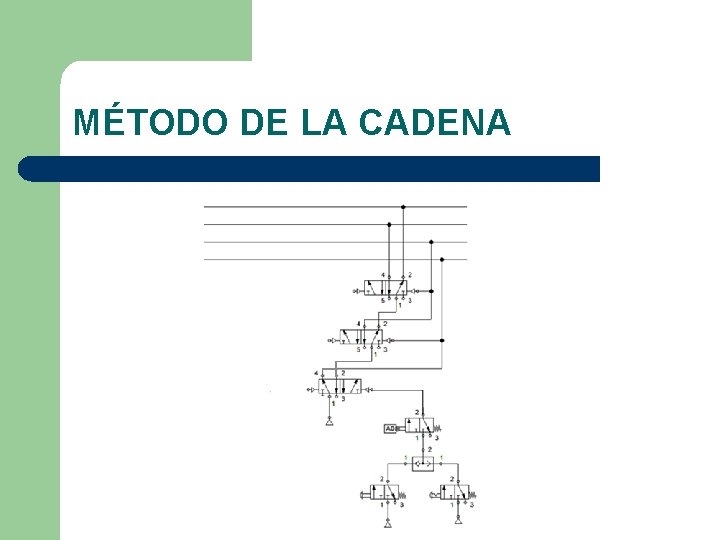

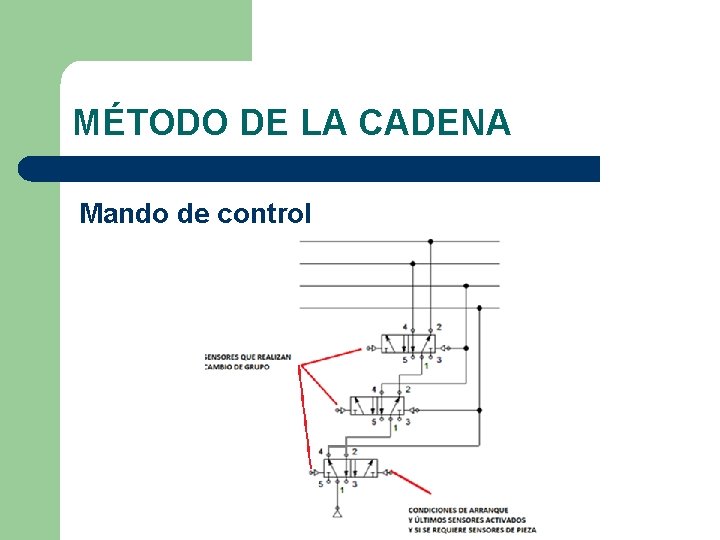

MÉTODO DE LA CADENA Mando de control

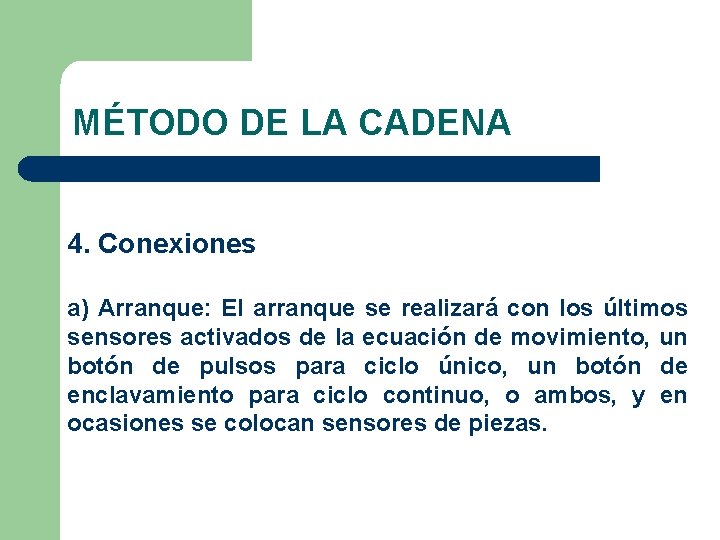

MÉTODO DE LA CADENA 4. Conexiones a) Arranque: El arranque se realizará con los últimos sensores activados de la ecuación de movimiento, un botón de pulsos para ciclo único, un botón de enclavamiento para ciclo continuo, o ambos, y en ocasiones se colocan sensores de piezas.
MÉTODO DE LA CADENA

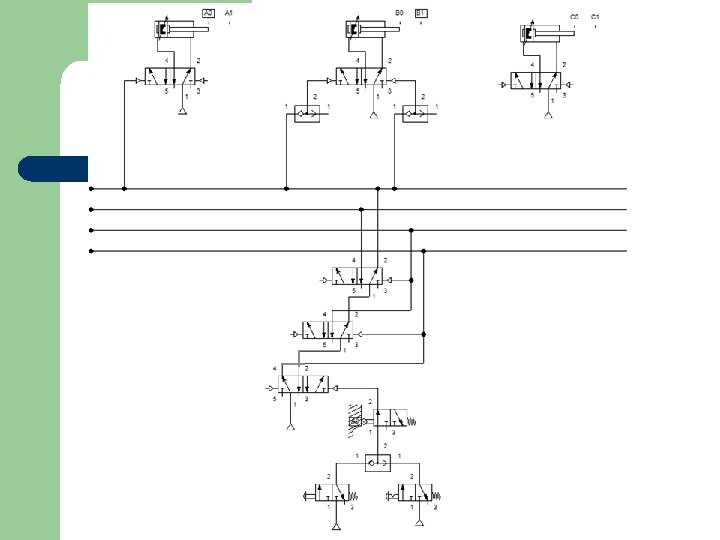

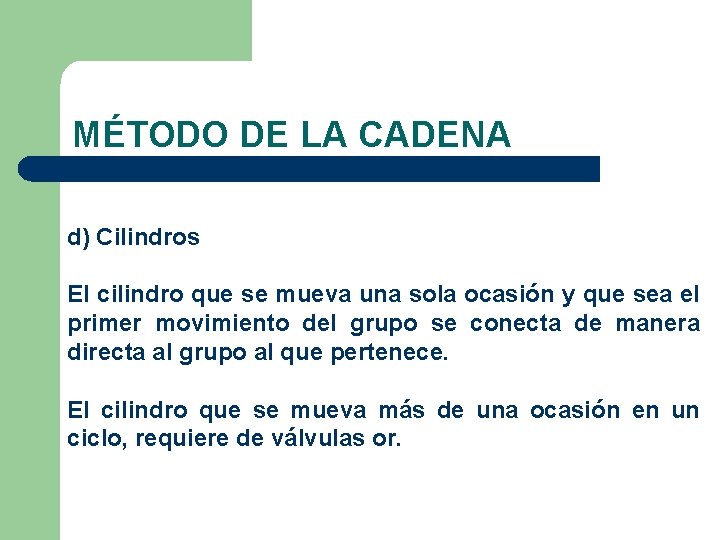

MÉTODO DE LA CADENA d) Cilindros El cilindro que se mueva una sola ocasión y que sea el primer movimiento del grupo se conecta de manera directa al grupo al que pertenece. El cilindro que se mueva más de una ocasión en un ciclo, requiere de válvulas or.

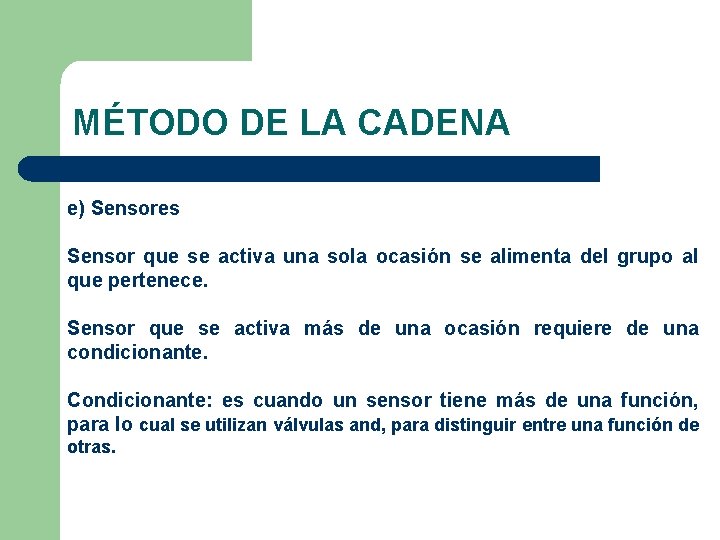

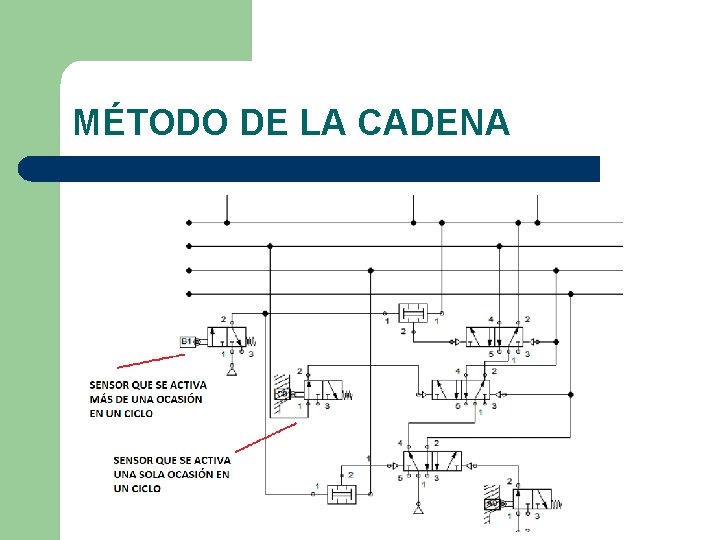

MÉTODO DE LA CADENA e) Sensores Sensor que se activa una sola ocasión se alimenta del grupo al que pertenece. Sensor que se activa más de una ocasión requiere de una condicionante. Condicionante: es cuando un sensor tiene más de una función, para lo cual se utilizan válvulas and, para distinguir entre una función de otras.
MÉTODO DE LA CADENA

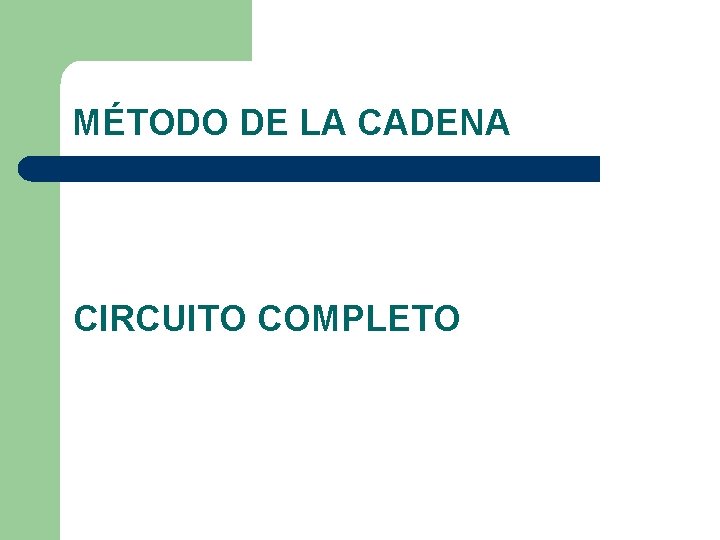

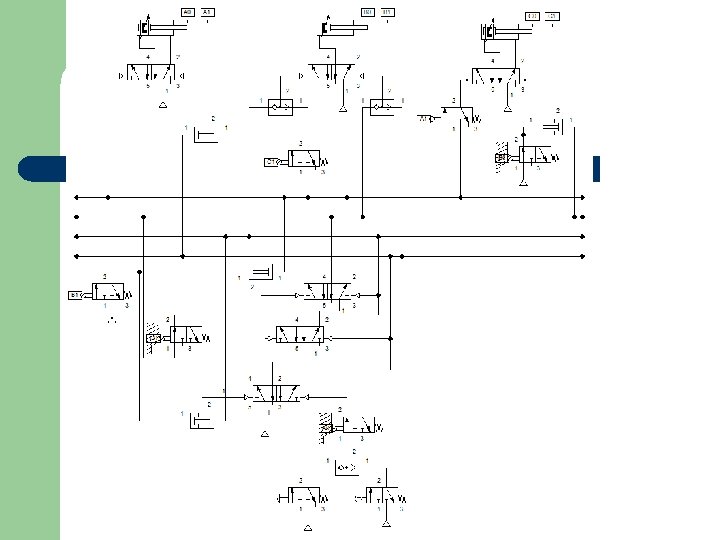

MÉTODO DE LA CADENA CIRCUITO COMPLETO

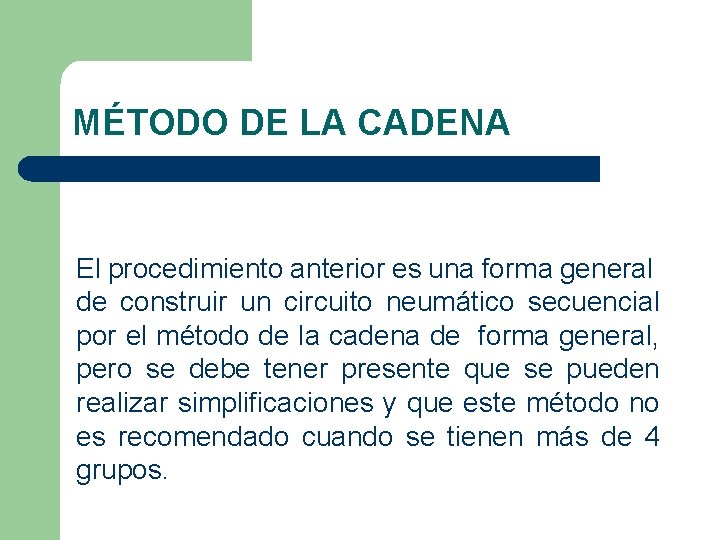

MÉTODO DE LA CADENA El procedimiento anterior es una forma general de construir un circuito neumático secuencial por el método de la cadena de forma general, pero se debe tener presente que se pueden realizar simplificaciones y que este método no es recomendado cuando se tienen más de 4 grupos.

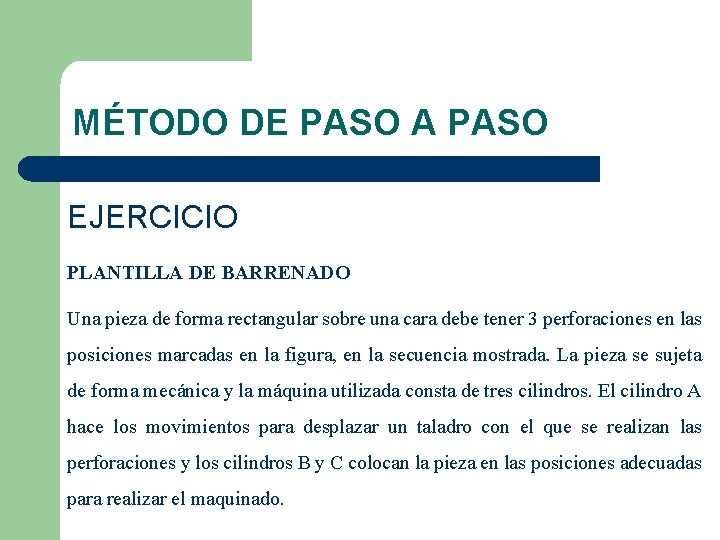

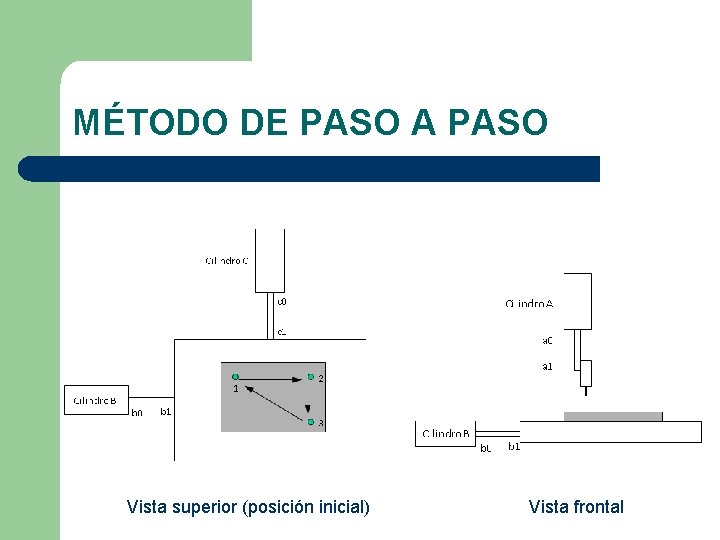

MÉTODO DE PASO A PASO EJERCICIO PLANTILLA DE BARRENADO Una pieza de forma rectangular sobre una cara debe tener 3 perforaciones en las posiciones marcadas en la figura, en la secuencia mostrada. La pieza se sujeta de forma mecánica y la máquina utilizada consta de tres cilindros. El cilindro A hace los movimientos para desplazar un taladro con el que se realizan las perforaciones y los cilindros B y C colocan la pieza en las posiciones adecuadas para realizar el maquinado.
MÉTODO DE PASO A PASO Vista superior (posición inicial) Vista frontal
