Műszaki terv, Kiviteli terv, Megvalósulási terv, Kezelési és karbantartási utasítás, átadási dokumentáció BME: 2014. ELŐADÁSSOROZAT 05. Veszely Károly Mobil: + 36 30 688 0171; + 36 20 283 6430 E-mail: kveszely@t-online. hu; veszelyk@mvmpaks 2. hu

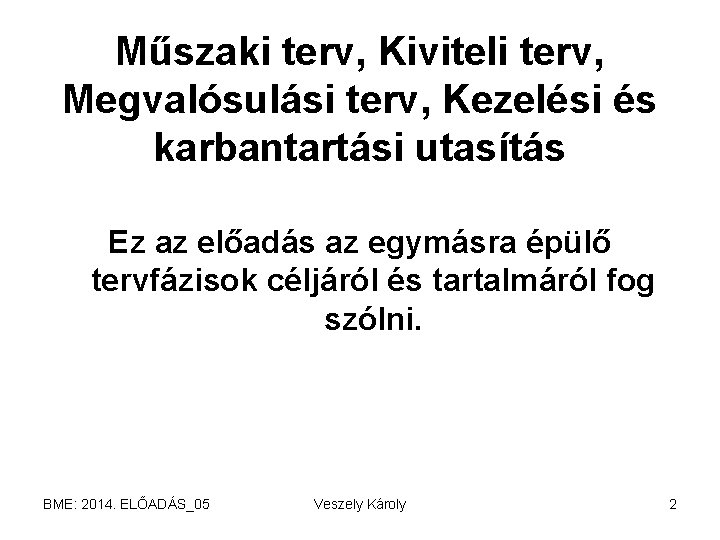

Műszaki terv, Kiviteli terv, Megvalósulási terv, Kezelési és karbantartási utasítás Ez az előadás az egymásra épülő tervfázisok céljáról és tartalmáról fog szólni. BME: 2014. ELŐADÁS_05 Veszely Károly 2

TERVFÁZISOK (Álomtól a megvalósulásig) • • • Műszaki terv / Basic design Kiviteli terv / Detailed Design Üzembehelyezési dokumentáció / Commissioning plan • Garanciális mérési dokumentáció / Guarantee meassurement documentation BME: 2014. ELŐADÁS_05 Veszely Károly 3

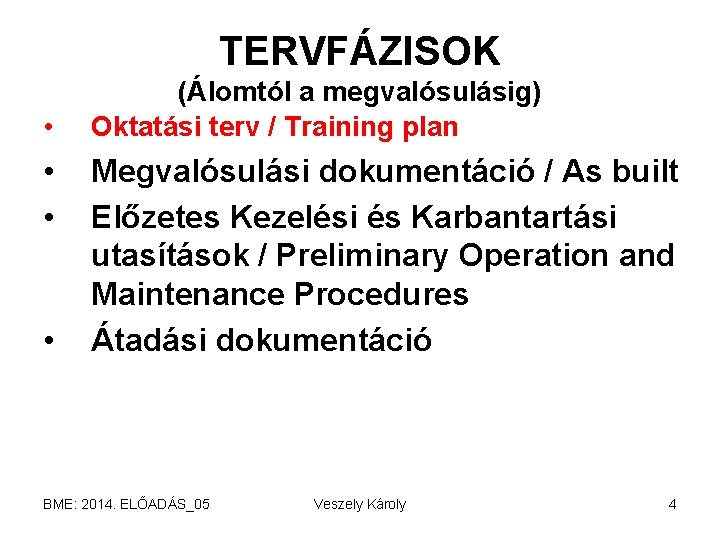

TERVFÁZISOK • • (Álomtól a megvalósulásig) Oktatási terv / Training plan Megvalósulási dokumentáció / As built Előzetes Kezelési és Karbantartási utasítások / Preliminary Operation and Maintenance Procedures Átadási dokumentáció BME: 2014. ELŐADÁS_05 Veszely Károly 4

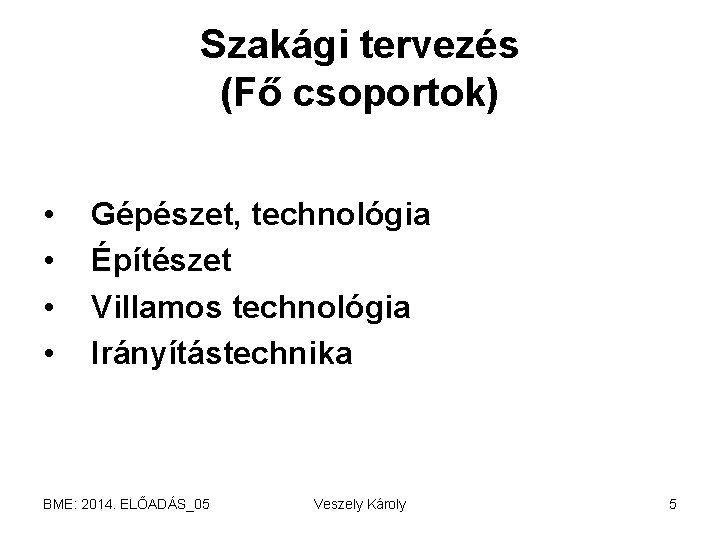

Szakági tervezés (Fő csoportok) • • Gépészet, technológia Építészet Villamos technológia Irányítástechnika BME: 2014. ELŐADÁS_05 Veszely Károly 5

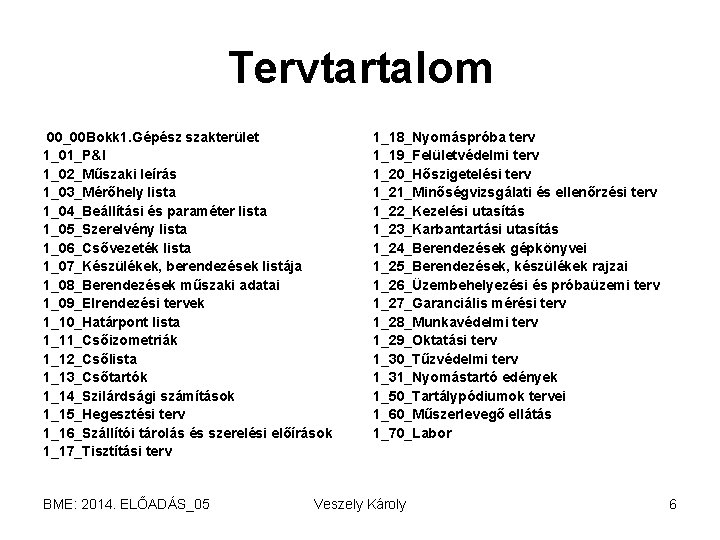

Tervtartalom 00_00 Bokk 1. Gépész szakterület 1_01_P&I 1_02_Műszaki leírás 1_03_Mérőhely lista 1_04_Beállítási és paraméter lista 1_05_Szerelvény lista 1_06_Csővezeték lista 1_07_Készülékek, berendezések listája 1_08_Berendezések műszaki adatai 1_09_Elrendezési tervek 1_10_Határpont lista 1_11_Csőizometriák 1_12_Csőlista 1_13_Csőtartók 1_14_Szilárdsági számítások 1_15_Hegesztési terv 1_16_Szállítói tárolás és szerelési előírások 1_17_Tisztítási terv BME: 2014. ELŐADÁS_05 1_18_Nyomáspróba terv 1_19_Felületvédelmi terv 1_20_Hőszigetelési terv 1_21_Minőségvizsgálati és ellenőrzési terv 1_22_Kezelési utasítás 1_23_Karbantartási utasítás 1_24_Berendezések gépkönyvei 1_25_Berendezések, készülékek rajzai 1_26_Üzembehelyezési és próbaüzemi terv 1_27_Garanciális mérési terv 1_28_Munkavédelmi terv 1_29_Oktatási terv 1_30_Tűzvédelmi terv 1_31_Nyomástartó edények 1_50_Tartálypódiumok tervei 1_60_Műszerlevegő ellátás 1_70_Labor Veszely Károly 6

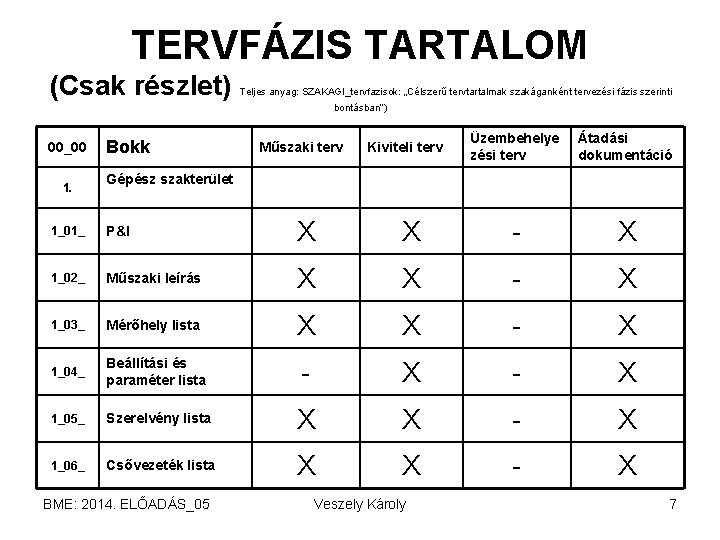

TERVFÁZIS TARTALOM (Csak részlet) Teljes anyag: SZAKAGI_tervfazisok: „Célszerű tervtartalmak szakáganként tervezési fázis szerinti bontásban”) 00_00 1. Bokk Műszaki terv Kiviteli terv Üzembehelye zési terv Átadási dokumentáció Gépész szakterület 1_01_ P&I X X - X 1_02_ Műszaki leírás X X - X 1_03_ Mérőhely lista X X - X 1_04_ Beállítási és paraméter lista - X 1_05_ Szerelvény lista X X - X 1_06_ Csővezeték lista X X - X BME: 2014. ELŐADÁS_05 Veszely Károly 7

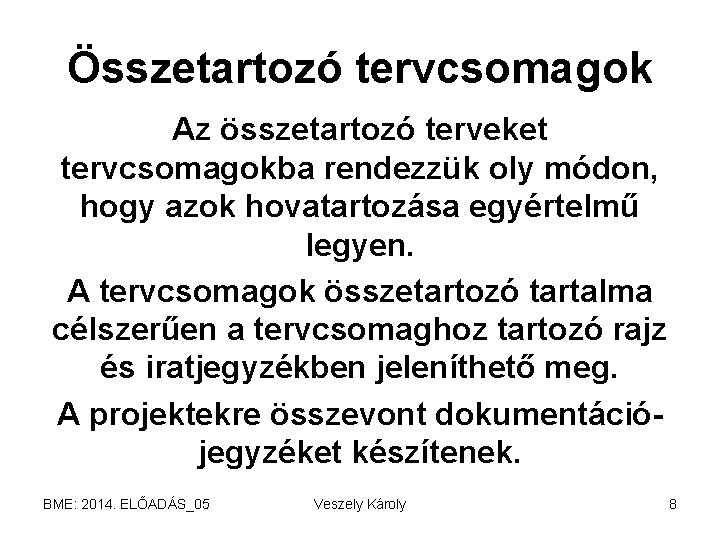

Összetartozó tervcsomagok Az összetartozó terveket tervcsomagokba rendezzük oly módon, hogy azok hovatartozása egyértelmű legyen. A tervcsomagok összetartozó tartalma célszerűen a tervcsomaghoz tartozó rajz és iratjegyzékben jeleníthető meg. A projektekre összevont dokumentációjegyzéket készítenek. BME: 2014. ELŐADÁS_05 Veszely Károly 8

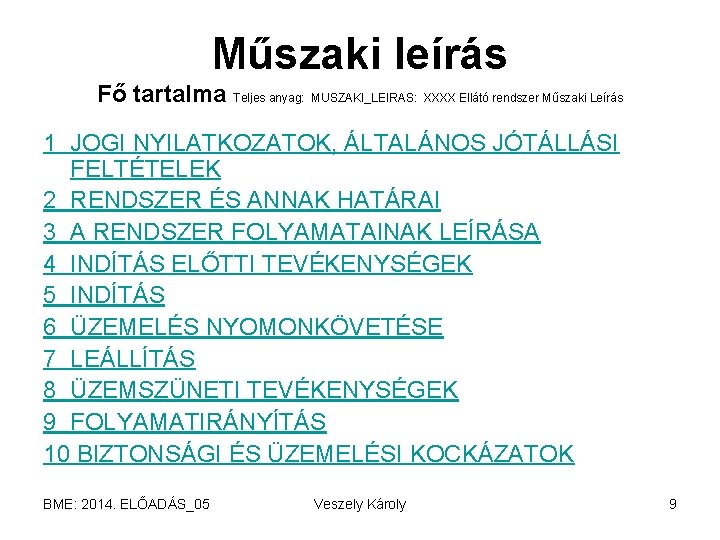

Műszaki leírás Fő tartalma Teljes anyag: MUSZAKI_LEIRAS: XXXX Ellátó rendszer Műszaki Leírás 1 JOGI NYILATKOZATOK, ÁLTALÁNOS JÓTÁLLÁSI FELTÉTELEK 2 RENDSZER ÉS ANNAK HATÁRAI 3 A RENDSZER FOLYAMATAINAK LEÍRÁSA 4 INDÍTÁS ELŐTTI TEVÉKENYSÉGEK 5 INDÍTÁS 6 ÜZEMELÉS NYOMONKÖVETÉSE 7 LEÁLLÍTÁS 8 ÜZEMSZÜNETI TEVÉKENYSÉGEK 9 FOLYAMATIRÁNYÍTÁS 10 BIZTONSÁGI ÉS ÜZEMELÉSI KOCKÁZATOK BME: 2014. ELŐADÁS_05 Veszely Károly 9

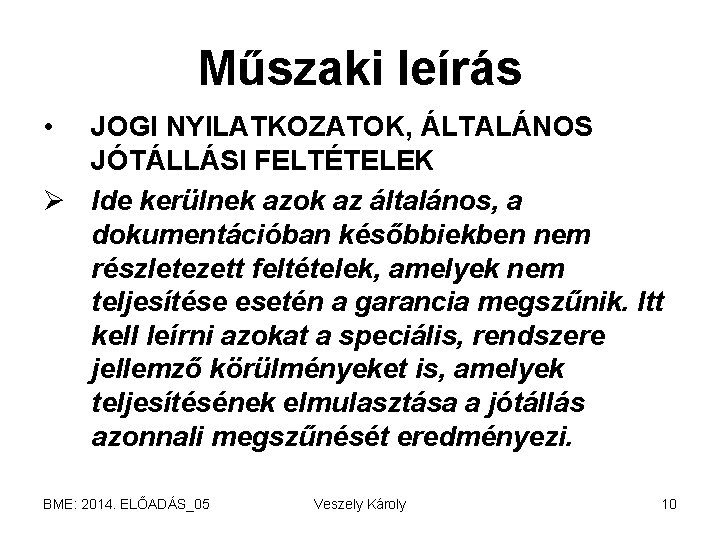

Műszaki leírás • JOGI NYILATKOZATOK, ÁLTALÁNOS JÓTÁLLÁSI FELTÉTELEK Ø Ide kerülnek azok az általános, a dokumentációban későbbiekben nem részletezett feltételek, amelyek nem teljesítése esetén a garancia megszűnik. Itt kell leírni azokat a speciális, rendszere jellemző körülményeket is, amelyek teljesítésének elmulasztása a jótállás azonnali megszűnését eredményezi. BME: 2014. ELŐADÁS_05 Veszely Károly 10

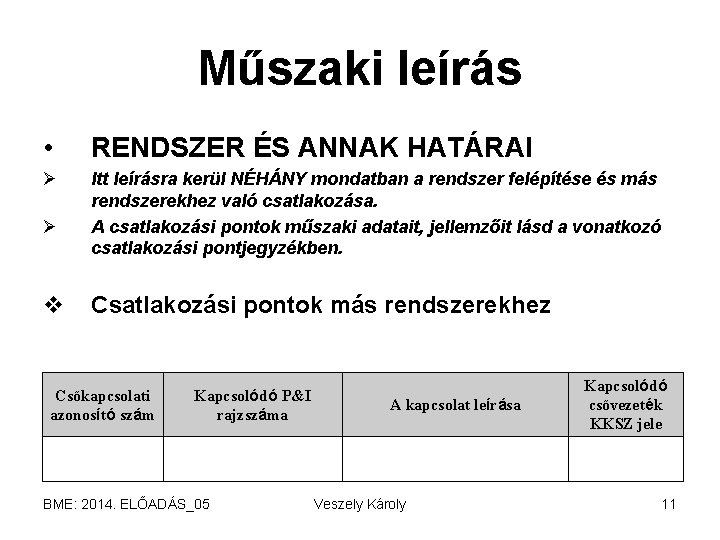

Műszaki leírás • RENDSZER ÉS ANNAK HATÁRAI Ø Itt leírásra kerül NÉHÁNY mondatban a rendszer felépítése és más rendszerekhez való csatlakozása. A csatlakozási pontok műszaki adatait, jellemzőit lásd a vonatkozó csatlakozási pontjegyzékben. Ø v Csatlakozási pontok más rendszerekhez Csőkapcsolati azonosító szám Kapcsolódó P&I rajzszáma BME: 2014. ELŐADÁS_05 A kapcsolat leírása Veszely Károly Kapcsolódó csővezeték KKSZ jele 11

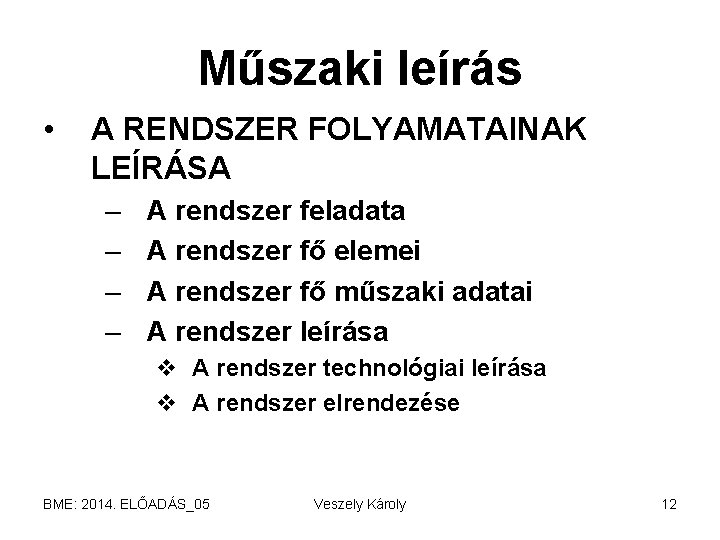

Műszaki leírás • A RENDSZER FOLYAMATAINAK LEÍRÁSA – – A rendszer feladata A rendszer fő elemei A rendszer fő műszaki adatai A rendszer leírása v A rendszer technológiai leírása v A rendszer elrendezése BME: 2014. ELŐADÁS_05 Veszely Károly 12

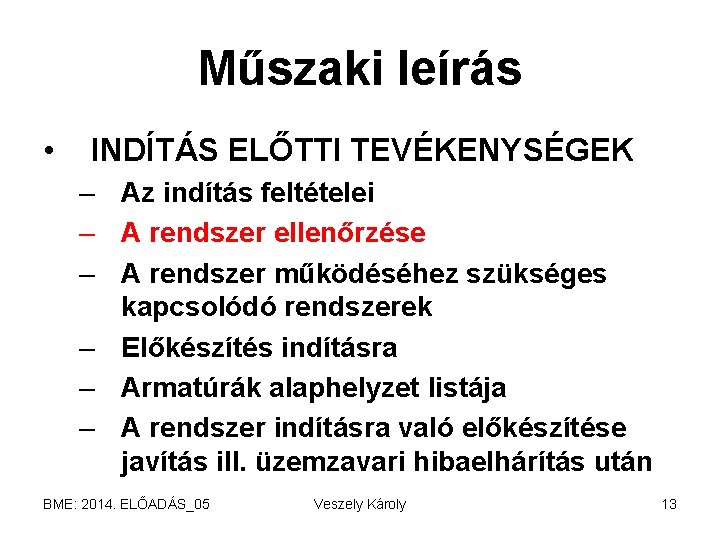

Műszaki leírás • INDÍTÁS ELŐTTI TEVÉKENYSÉGEK – Az indítás feltételei – A rendszer ellenőrzése – A rendszer működéséhez szükséges kapcsolódó rendszerek – Előkészítés indításra – Armatúrák alaphelyzet listája – A rendszer indításra való előkészítése javítás ill. üzemzavari hibaelhárítás után BME: 2014. ELŐADÁS_05 Veszely Károly 13

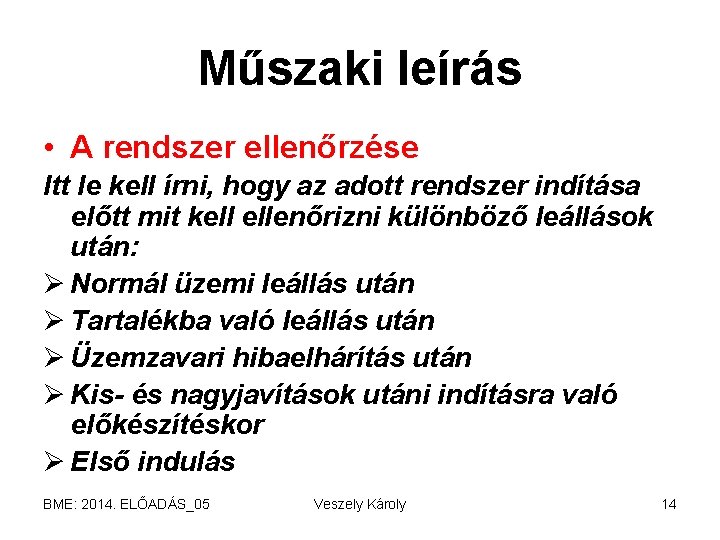

Műszaki leírás • A rendszer ellenőrzése Itt le kell írni, hogy az adott rendszer indítása előtt mit kell ellenőrizni különböző leállások után: Ø Normál üzemi leállás után Ø Tartalékba való leállás után Ø Üzemzavari hibaelhárítás után Ø Kis- és nagyjavítások utáni indításra való előkészítéskor Ø Első indulás BME: 2014. ELŐADÁS_05 Veszely Károly 14

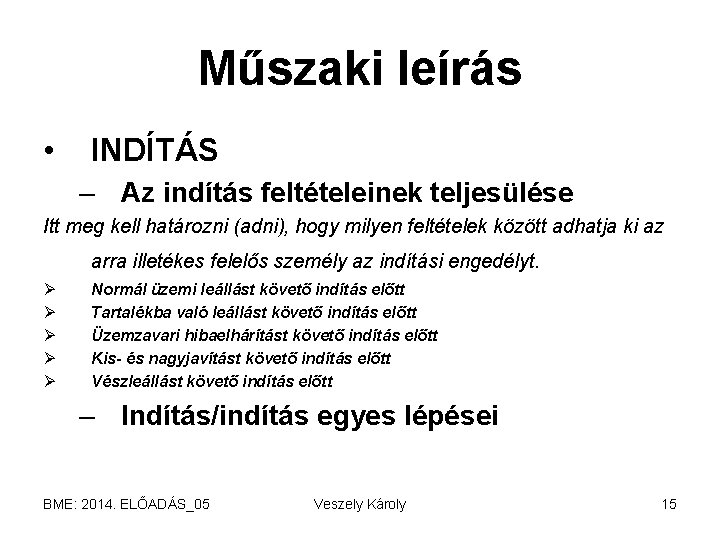

Műszaki leírás • INDÍTÁS – Az indítás feltételeinek teljesülése Itt meg kell határozni (adni), hogy milyen feltételek között adhatja ki az arra illetékes felelős személy az indítási engedélyt. Ø Ø Ø Normál üzemi leállást követő indítás előtt Tartalékba való leállást követő indítás előtt Üzemzavari hibaelhárítást követő indítás előtt Kis- és nagyjavítást követő indítás előtt Vészleállást követő indítás előtt – Indítás/indítás egyes lépései BME: 2014. ELŐADÁS_05 Veszely Károly 15

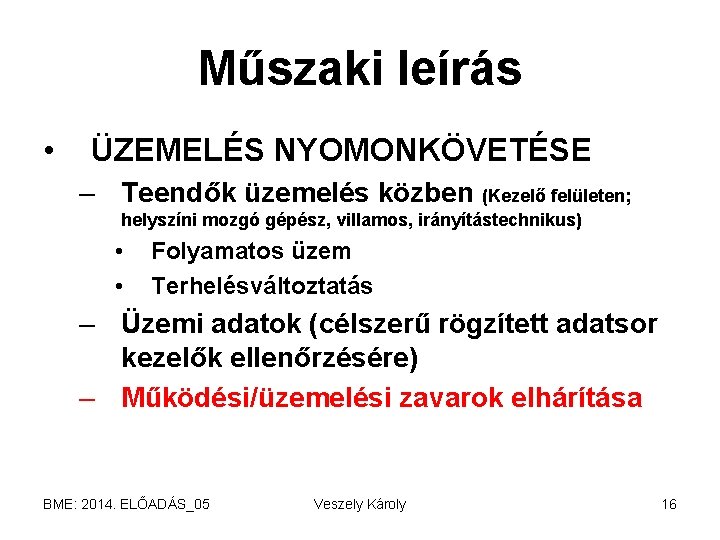

Műszaki leírás • ÜZEMELÉS NYOMONKÖVETÉSE – Teendők üzemelés közben (Kezelő felületen; helyszíni mozgó gépész, villamos, irányítástechnikus) • • Folyamatos üzem Terhelésváltoztatás – Üzemi adatok (célszerű rögzített adatsor kezelők ellenőrzésére) – Működési/üzemelési zavarok elhárítása BME: 2014. ELŐADÁS_05 Veszely Károly 16

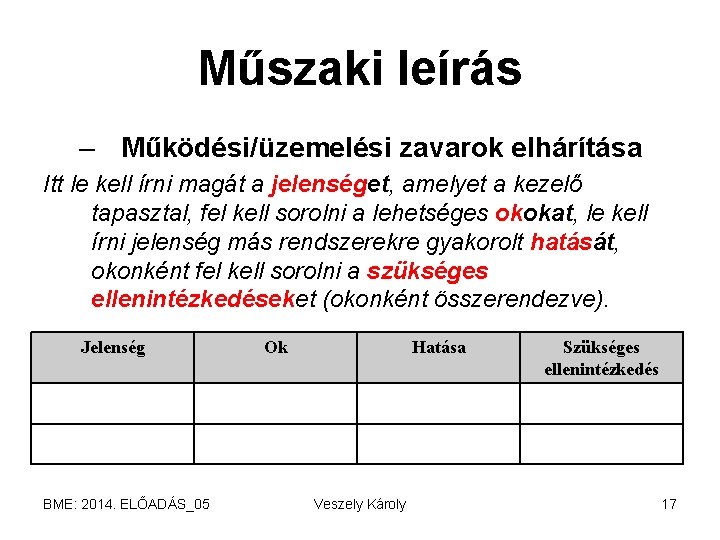

Műszaki leírás – Működési/üzemelési zavarok elhárítása Itt le kell írni magát a jelenséget, amelyet a kezelő tapasztal, fel kell sorolni a lehetséges okokat, le kell írni jelenség más rendszerekre gyakorolt hatását, okonként fel kell sorolni a szükséges ellenintézkedéseket (okonként összerendezve). Jelenség BME: 2014. ELŐADÁS_05 Ok Hatása Veszely Károly Szükséges ellenintézkedés 17

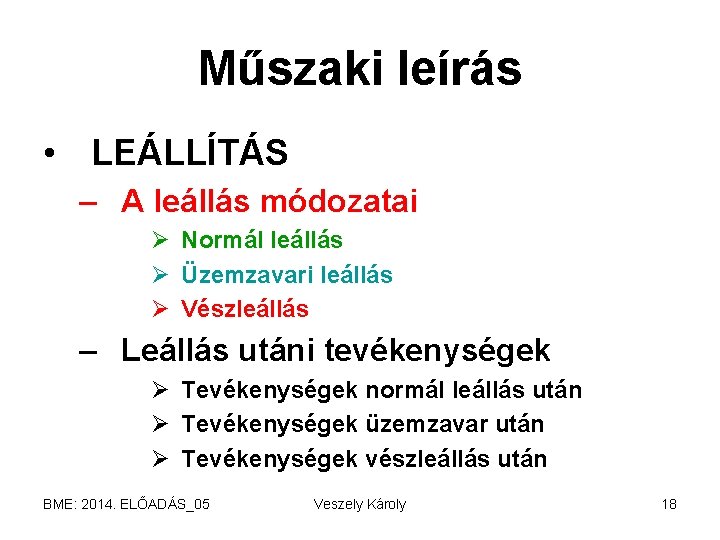

Műszaki leírás • LEÁLLÍTÁS – A leállás módozatai Ø Normál leállás Ø Üzemzavari leállás Ø Vészleállás – Leállás utáni tevékenységek Ø Tevékenységek normál leállás után Ø Tevékenységek üzemzavar után Ø Tevékenységek vészleállás után BME: 2014. ELŐADÁS_05 Veszely Károly 18

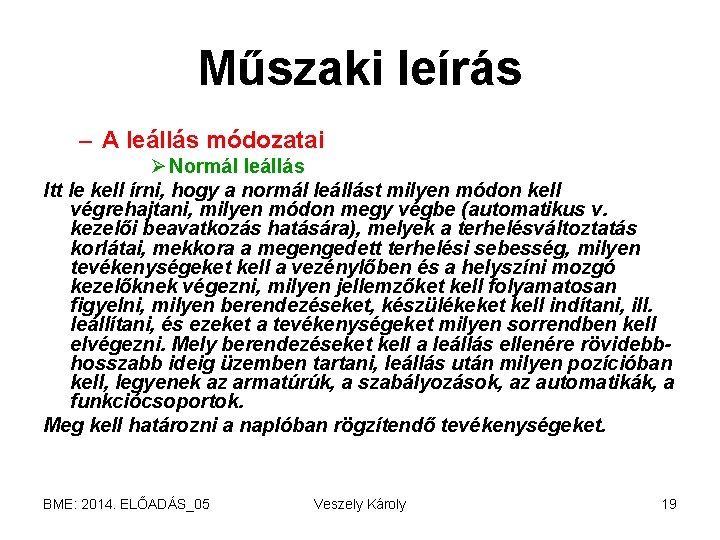

Műszaki leírás – A leállás módozatai Ø Normál leállás Itt le kell írni, hogy a normál leállást milyen módon kell végrehajtani, milyen módon megy végbe (automatikus v. kezelői beavatkozás hatására), melyek a terhelésváltoztatás korlátai, mekkora a megengedett terhelési sebesség, milyen tevékenységeket kell a vezénylőben és a helyszíni mozgó kezelőknek végezni, milyen jellemzőket kell folyamatosan figyelni, milyen berendezéseket, készülékeket kell indítani, ill. leállítani, és ezeket a tevékenységeket milyen sorrendben kell elvégezni. Mely berendezéseket kell a leállás ellenére rövidebbhosszabb ideig üzemben tartani, leállás után milyen pozícióban kell, legyenek az armatúrúk, a szabályozások, az automatikák, a funkciócsoportok. Meg kell határozni a naplóban rögzítendő tevékenységeket. BME: 2014. ELŐADÁS_05 Veszely Károly 19

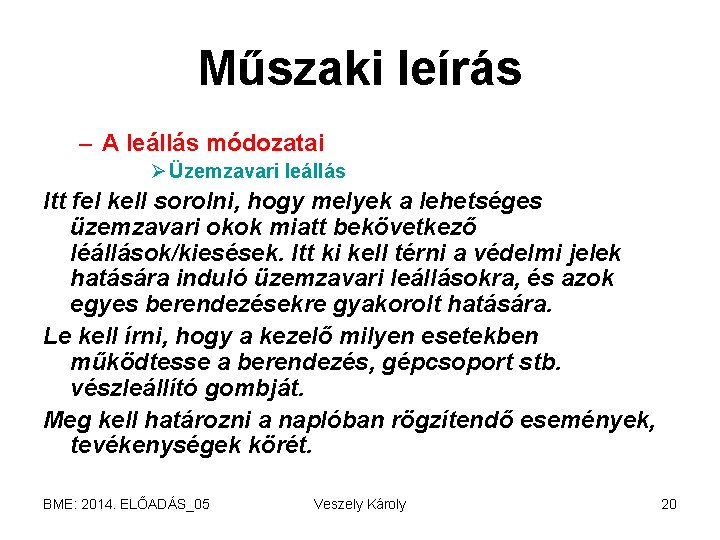

Műszaki leírás – A leállás módozatai Ø Üzemzavari leállás Itt fel kell sorolni, hogy melyek a lehetséges üzemzavari okok miatt bekövetkező léállások/kiesések. Itt ki kell térni a védelmi jelek hatására induló üzemzavari leállásokra, és azok egyes berendezésekre gyakorolt hatására. Le kell írni, hogy a kezelő milyen esetekben működtesse a berendezés, gépcsoport stb. vészleállító gombját. Meg kell határozni a naplóban rögzítendő események, tevékenységek körét. BME: 2014. ELŐADÁS_05 Veszely Károly 20

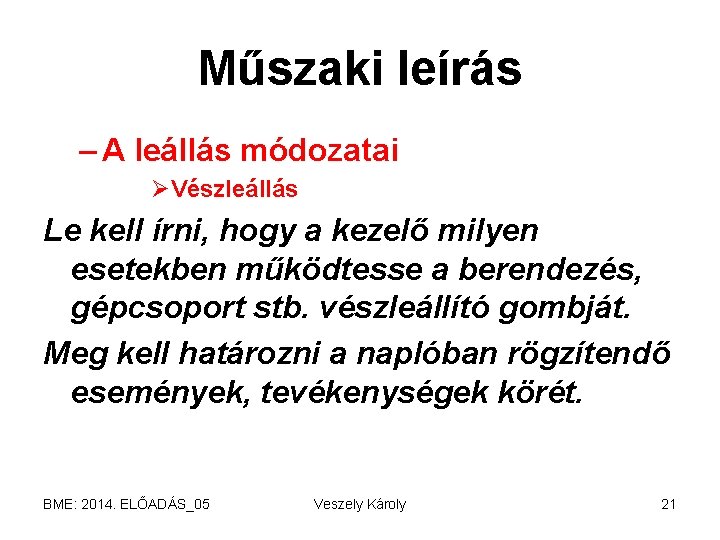

Műszaki leírás – A leállás módozatai ØVészleállás Le kell írni, hogy a kezelő milyen esetekben működtesse a berendezés, gépcsoport stb. vészleállító gombját. Meg kell határozni a naplóban rögzítendő események, tevékenységek körét. BME: 2014. ELŐADÁS_05 Veszely Károly 21

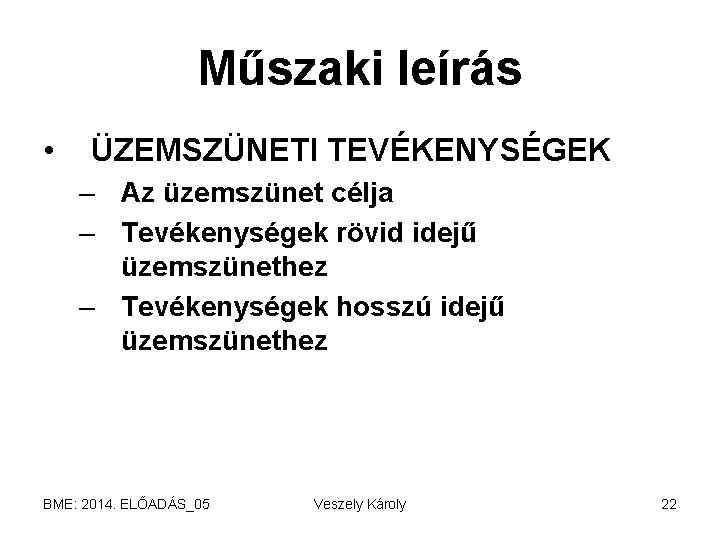

Műszaki leírás • ÜZEMSZÜNETI TEVÉKENYSÉGEK – Az üzemszünet célja – Tevékenységek rövid idejű üzemszünethez – Tevékenységek hosszú idejű üzemszünethez BME: 2014. ELŐADÁS_05 Veszely Károly 22

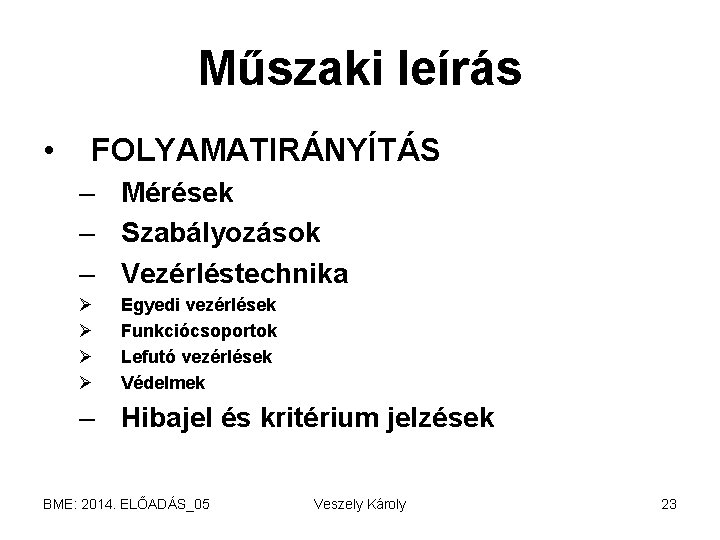

Műszaki leírás • FOLYAMATIRÁNYÍTÁS – Mérések – Szabályozások – Vezérléstechnika Ø Ø Egyedi vezérlések Funkciócsoportok Lefutó vezérlések Védelmek – Hibajel és kritérium jelzések BME: 2014. ELŐADÁS_05 Veszely Károly 23

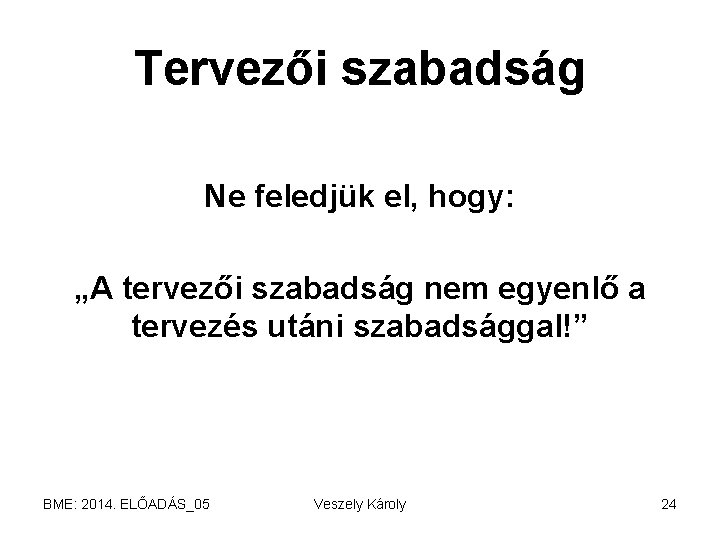

Tervezői szabadság Ne feledjük el, hogy: „A tervezői szabadság nem egyenlő a tervezés utáni szabadsággal!” BME: 2014. ELŐADÁS_05 Veszely Károly 24

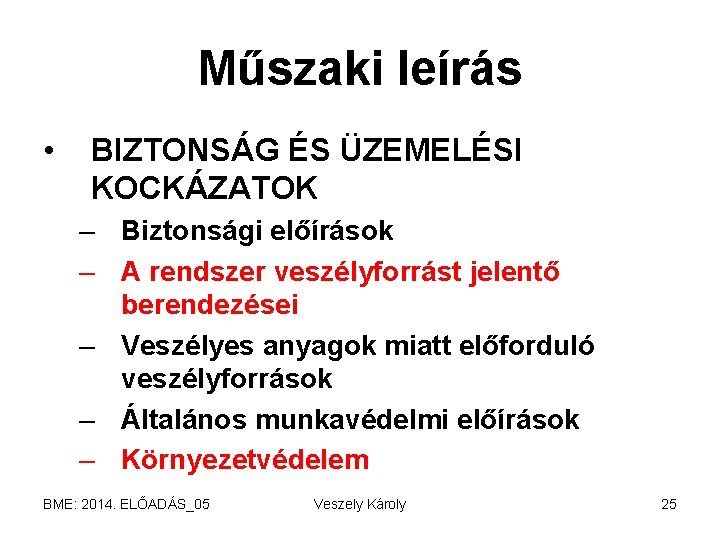

Műszaki leírás • BIZTONSÁG ÉS ÜZEMELÉSI KOCKÁZATOK – Biztonsági előírások – A rendszer veszélyforrást jelentő berendezései – Veszélyes anyagok miatt előforduló veszélyforrások – Általános munkavédelmi előírások – Környezetvédelem BME: 2014. ELŐADÁS_05 Veszely Károly 25

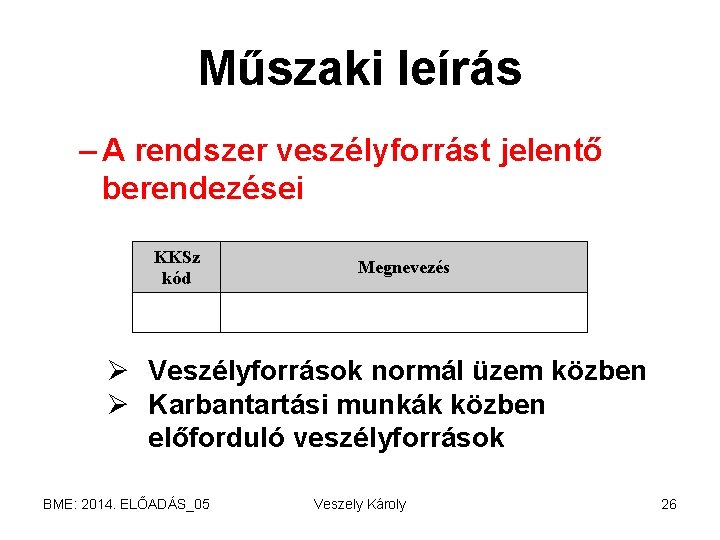

Műszaki leírás – A rendszer veszélyforrást jelentő berendezései KKSz kód Megnevezés Ø Veszélyforrások normál üzem közben Ø Karbantartási munkák közben előforduló veszélyforrások BME: 2014. ELŐADÁS_05 Veszely Károly 26

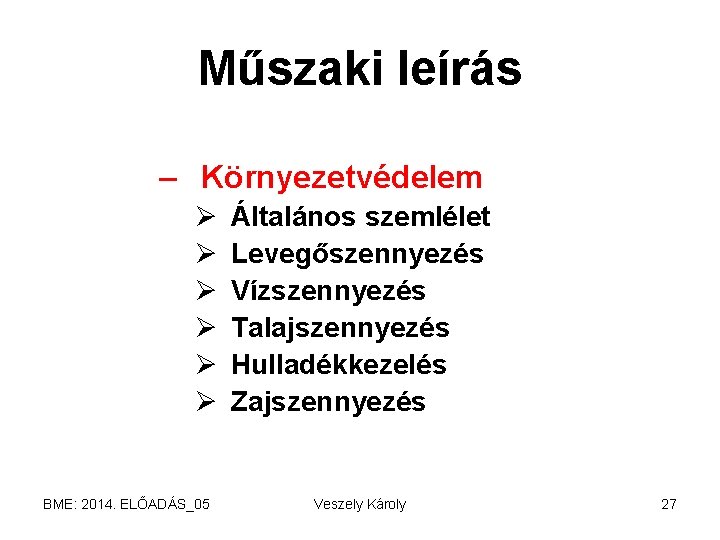

Műszaki leírás – Környezetvédelem Ø Ø Ø BME: 2014. ELŐADÁS_05 Általános szemlélet Levegőszennyezés Vízszennyezés Talajszennyezés Hulladékkezelés Zajszennyezés Veszely Károly 27

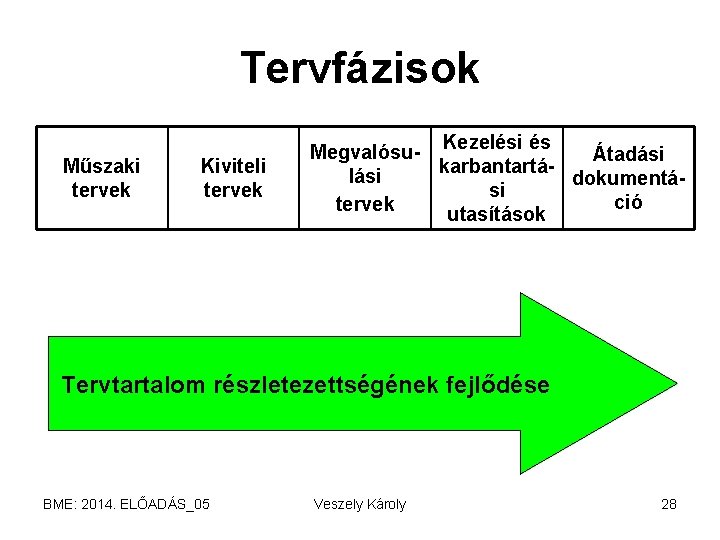

Tervfázisok Műszaki tervek Kiviteli tervek Megvalósu- Kezelési és Átadási karbantartálási dokumentási ció tervek utasítások Tervtartalom részletezettségének fejlődése BME: 2014. ELŐADÁS_05 Veszely Károly 28

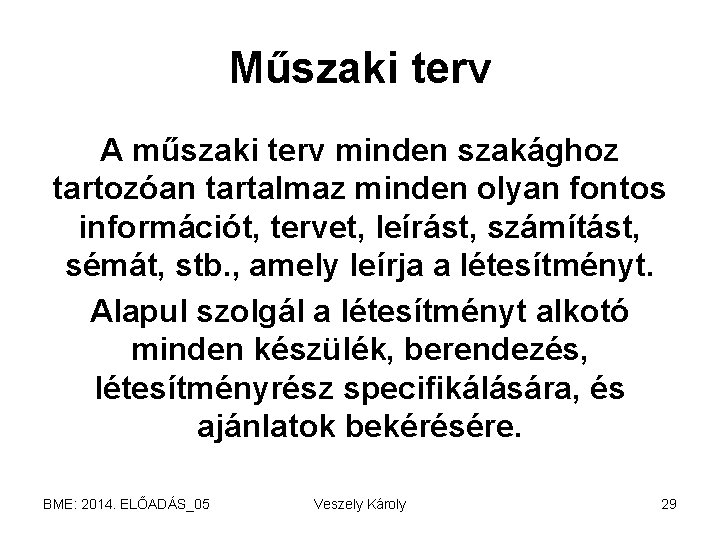

Műszaki terv A műszaki terv minden szakághoz tartozóan tartalmaz minden olyan fontos információt, tervet, leírást, számítást, sémát, stb. , amely leírja a létesítményt. Alapul szolgál a létesítményt alkotó minden készülék, berendezés, létesítményrész specifikálására, és ajánlatok bekérésére. BME: 2014. ELŐADÁS_05 Veszely Károly 29

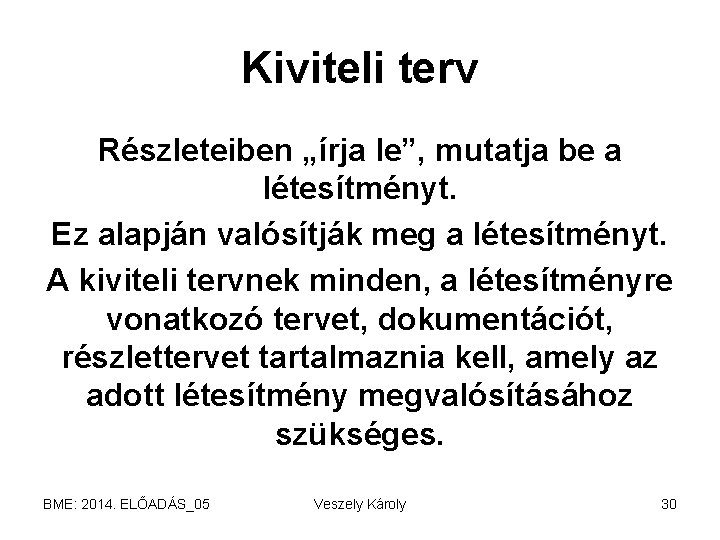

Kiviteli terv Részleteiben „írja le”, mutatja be a létesítményt. Ez alapján valósítják meg a létesítményt. A kiviteli tervnek minden, a létesítményre vonatkozó tervet, dokumentációt, részlettervet tartalmaznia kell, amely az adott létesítmény megvalósításához szükséges. BME: 2014. ELŐADÁS_05 Veszely Károly 30

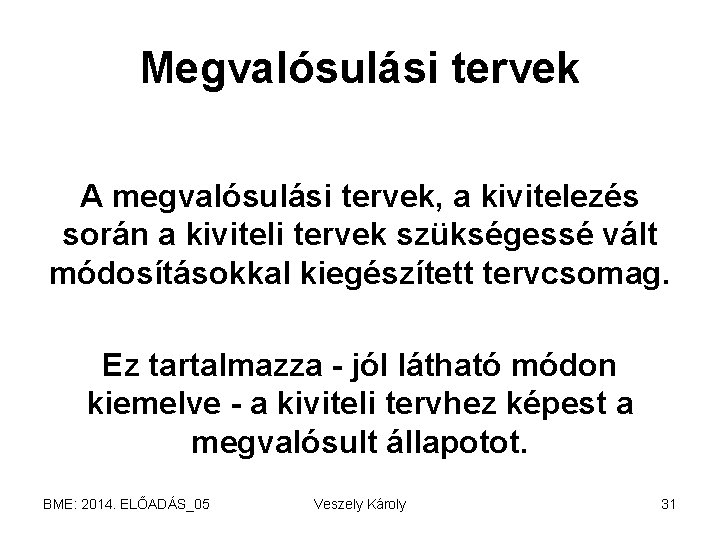

Megvalósulási tervek A megvalósulási tervek, a kivitelezés során a kiviteli tervek szükségessé vált módosításokkal kiegészített tervcsomag. Ez tartalmazza - jól látható módon kiemelve - a kiviteli tervhez képest a megvalósult állapotot. BME: 2014. ELŐADÁS_05 Veszely Károly 31

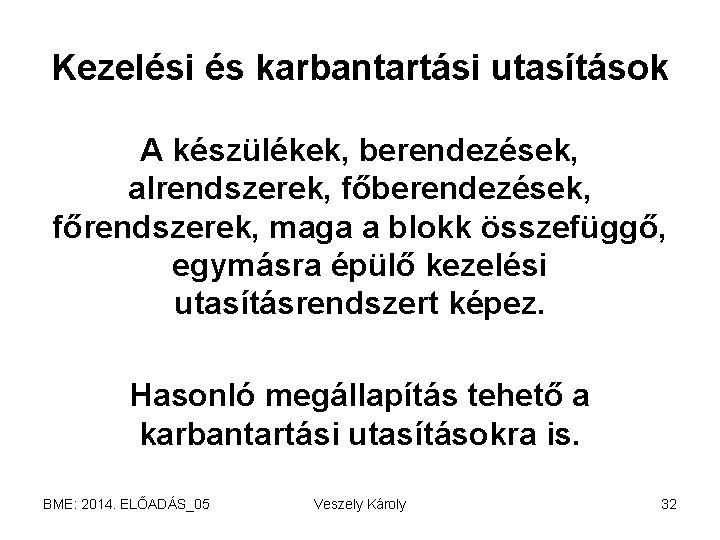

Kezelési és karbantartási utasítások A készülékek, berendezések, alrendszerek, főberendezések, főrendszerek, maga a blokk összefüggő, egymásra épülő kezelési utasításrendszert képez. Hasonló megállapítás tehető a karbantartási utasításokra is. BME: 2014. ELŐADÁS_05 Veszely Károly 32

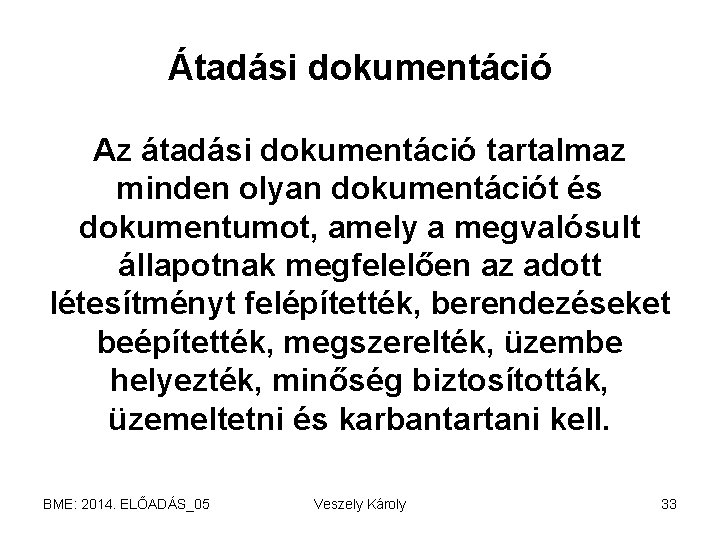

Átadási dokumentáció Az átadási dokumentáció tartalmaz minden olyan dokumentációt és dokumentumot, amely a megvalósult állapotnak megfelelően az adott létesítményt felépítették, berendezéseket beépítették, megszerelték, üzembe helyezték, minőség biztosították, üzemeltetni és karbantartani kell. BME: 2014. ELŐADÁS_05 Veszely Károly 33
