MĂSURAREA LUNGIMILOR Material elaborat în cadrul proiectului CERCUL MESERIAȘILOR ELECTRICIENI Prof. Olivia Nicoleta Cocioabă Prof. Antoaneta Butoarcă

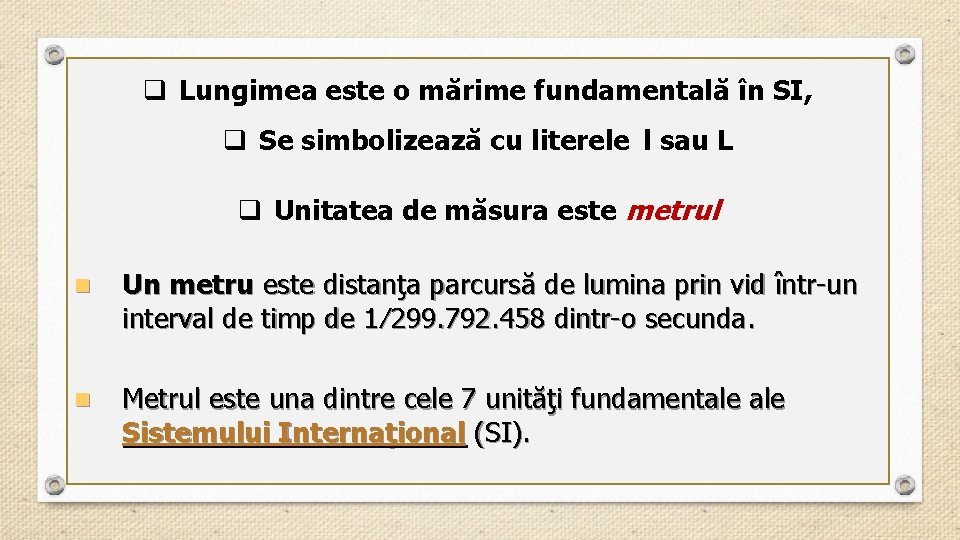

q Lungimea este o mărime fundamentală în SI, q Se simbolizează cu literele l sau L q Unitatea de măsura este metrul n Un metru este distanţa parcursă de lumina prin vid într-un interval de timp de 1⁄299. 792. 458 dintr-o secunda. n Metrul este una dintre cele 7 unităţi fundamentale Sistemului Internaţional (SI).

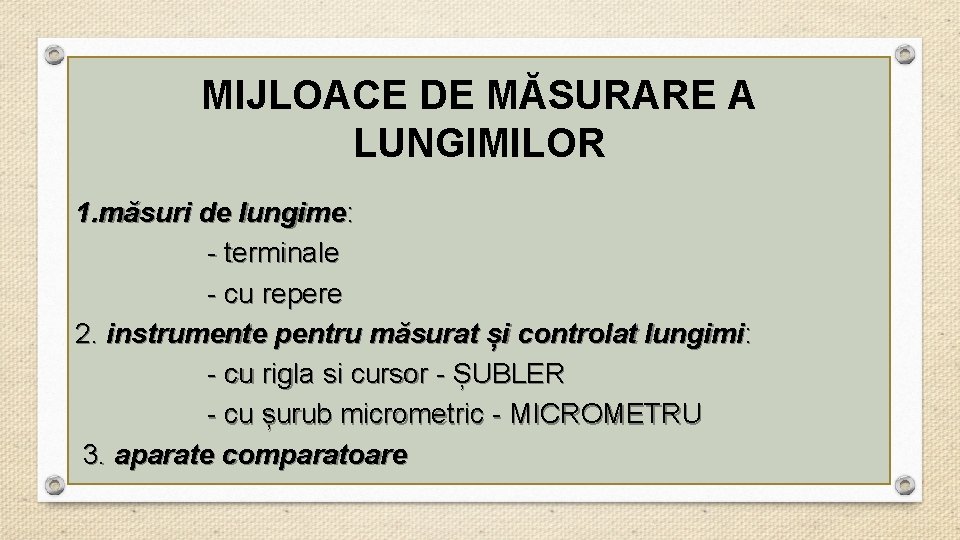

MIJLOACE DE MĂSURARE A LUNGIMILOR 1. măsuri de lungime: - terminale - cu repere 2. instrumente pentru măsurat și controlat lungimi: - cu rigla si cursor - ȘUBLER - cu șurub micrometric - MICROMETRU 3. aparate comparatoare

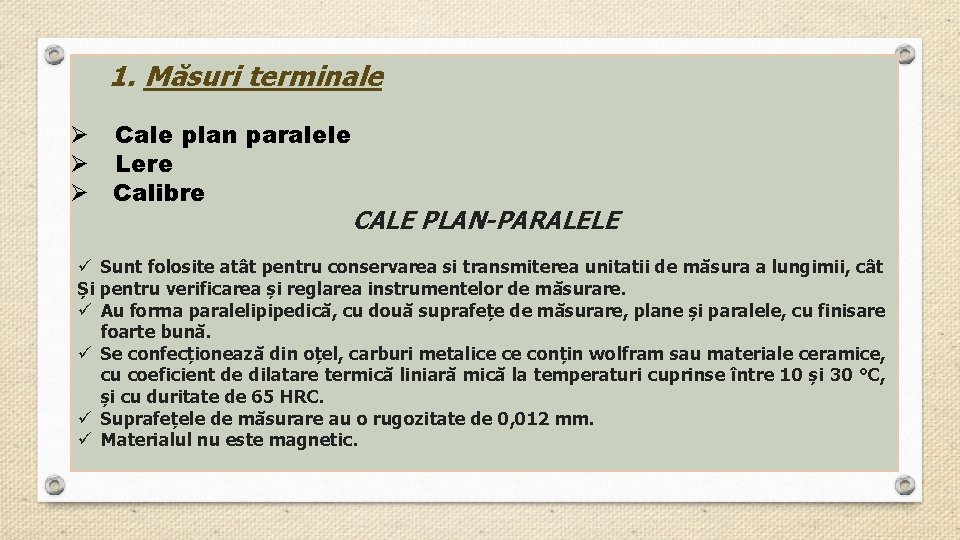

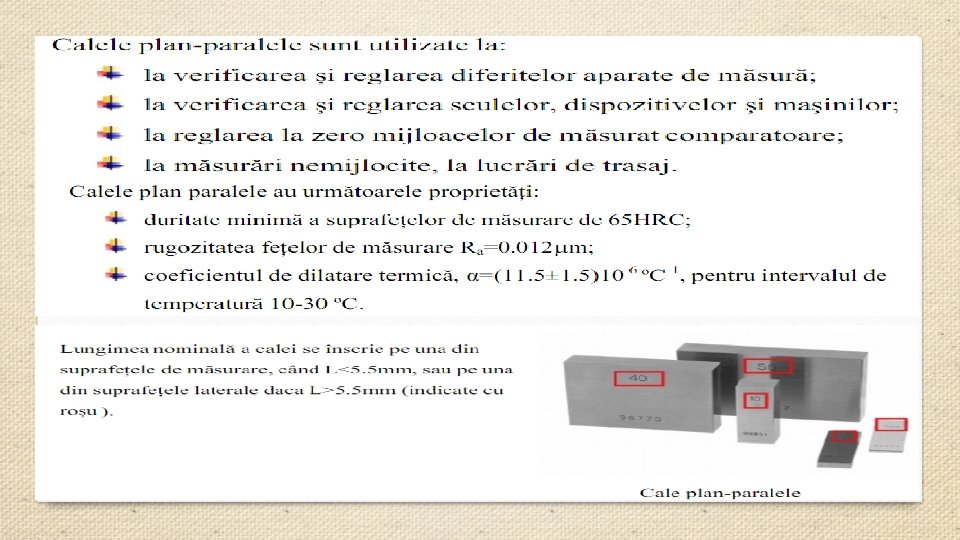

1. Măsuri terminale Ø Cale plan paralele Ø Lere Ø Calibre CALE PLAN-PARALELE ü Sunt folosite atât pentru conservarea si transmiterea unitatii de măsura a lungimii, cât Și pentru verificarea și reglarea instrumentelor de măsurare. ü Au forma paralelipipedică, cu două suprafețe de măsurare, plane și paralele, cu finisare foarte bună. ü Se confecționează din oțel, carburi metalice ce conțin wolfram sau materiale ceramice, cu coeficient de dilatare termică liniară mică la temperaturi cuprinse între 10 și 30 °C, și cu duritate de 65 HRC. ü Suprafețele de măsurare au o rugozitate de 0, 012 mm. ü Materialul nu este magnetic.

ü Lungimile nominale calelor plan-paralele sunt termeni ai unor progresii aritmetice, sunt standardizate si precizate în tabele. ü Calele plan-paralele sunt prezentate în truse, unde o lungime nominală este cuprinsă o singură dată. ü La utilizarea calelor plan-paralele, trebuie să se țină seama de urmatoarele indicații: 1. înainte de a fi utilizate, calele se sterg cu o cârpa moale; 2. calele se verifica periodic; 3. înainte de utilizare, se țin în aceeași încapere cu piesa de măsurat, pentru aducere la aceeași temperatură; 4. după utilizare, se curață, se șterg, se ung și se reintroduc în trusă; 5. se evită utilizarea calelor plan-paralele în încaperi cu umiditate mare, cu aburi sau supraîncalzite.

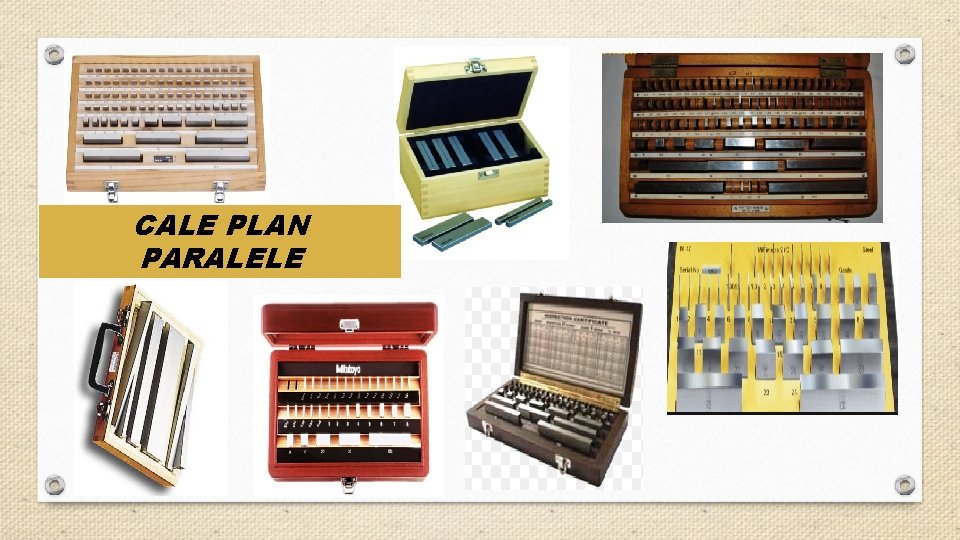

CALE PLAN PARALELE

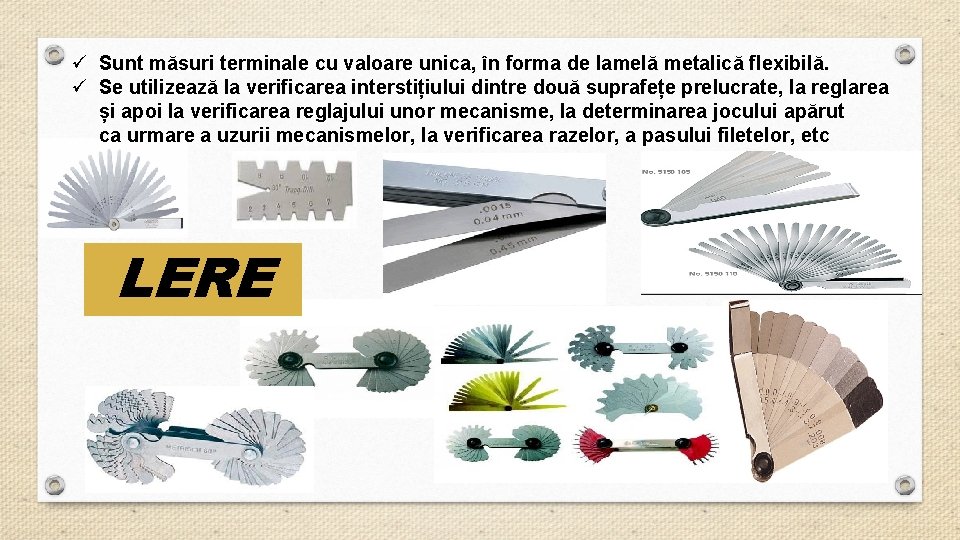

ü Sunt măsuri terminale cu valoare unica, în forma de lamelă metalică flexibilă. ü Se utilizează la verificarea interstițiului dintre două suprafețe prelucrate, la reglarea și apoi la verificarea reglajului unor mecanisme, la determinarea jocului apărut ca urmare a uzurii mecanismelor, la verificarea razelor, a pasului filetelor, etc LERE

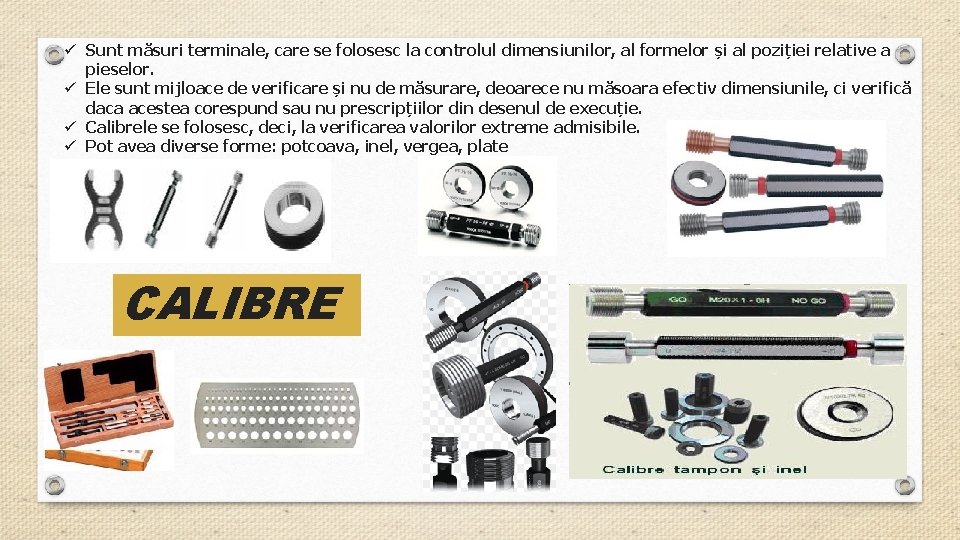

ü Sunt măsuri terminale, care se folosesc la controlul dimensiunilor, al formelor și al poziției relative a pieselor. ü Ele sunt mijloace de verificare și nu de măsurare, deoarece nu măsoara efectiv dimensiunile, ci verifică daca acestea corespund sau nu prescripțiilor din desenul de execuție. ü Calibrele se folosesc, deci, la verificarea valorilor extreme admisibile. ü Pot avea diverse forme: potcoava, inel, vergea, plate CALIBRE

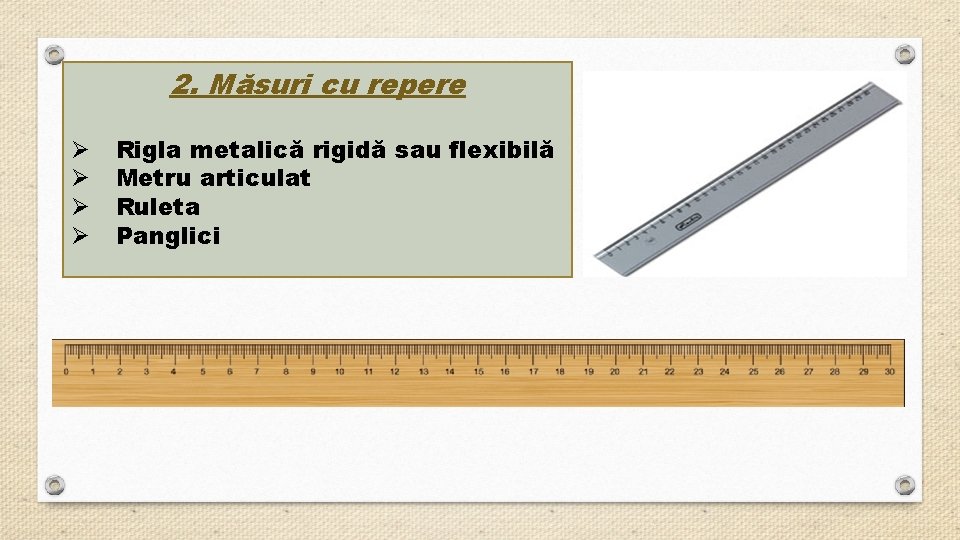

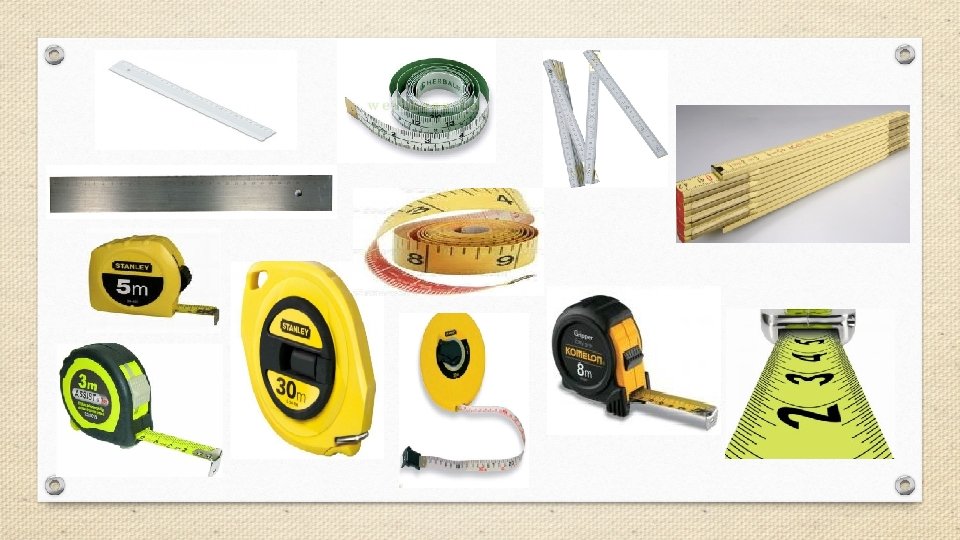

2. Măsuri cu repere Ø Ø Rigla metalică rigidă sau flexibilă Metru articulat Ruleta Panglici

Măsurarea cu rigla ü La măsurarea lungimilor, rigla gradată se așează pe piesa de măsurat astfel ca diviziunea 0 a riglei să coincidă cu una din muchiile piesei sau cu punctul de unde începe măsurarea, iar muchia riglei trebuie să fie paralelă cu muchia piesei. ü Diviziunea care coincide cu capătul lungimii de măsurat sau cu cealaltă muchie a piesei ne arată mărimea piesei măsurate. ü La citirea valorii lungimii măsurate privirea trebuie să cadă perpendicular pe riglă. ü În cazul când raza vizuală cade oblic sau când rigla s-a așezat greșit pe suprafața piesei, valoarea dimensiunii citite va fi gresită.

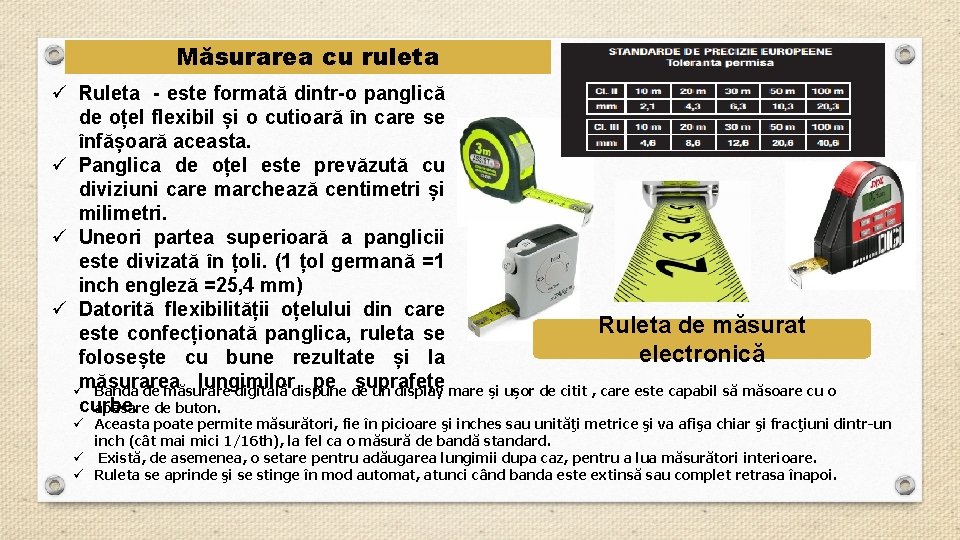

Măsurarea cu ruleta ü Ruleta - este formată dintr-o panglică de oțel flexibil și o cutioară în care se înfășoară aceasta. ü Panglica de oțel este prevăzută cu diviziuni care marchează centimetri și milimetri. ü Uneori partea superioară a panglicii este divizată în țoli. (1 țol germană =1 inch engleză =25, 4 mm) ü Datorită flexibilității oțelului din care Ruleta de măsurat este confecționată panglica, ruleta se electronică folosește cu bune rezultate și la măsurarea lungimilor pe suprafețe ü Banda de măsurare digitală dispune de un display mare și ușor de citit , care este capabil să măsoare cu o curbe. apăsare de buton. ü Aceasta poate permite măsurători, fie în picioare şi inches sau unităţi metrice şi va afişa chiar şi fracţiuni dintr-un inch (cât mai mici 1/16 th), la fel ca o măsură de bandă standard. ü Există, de asemenea, o setare pentru adăugarea lungimii dupa caz, pentru a lua măsurători interioare. ü Ruleta se aprinde şi se stinge în mod automat, atunci când banda este extinsă sau complet retrasa înapoi.

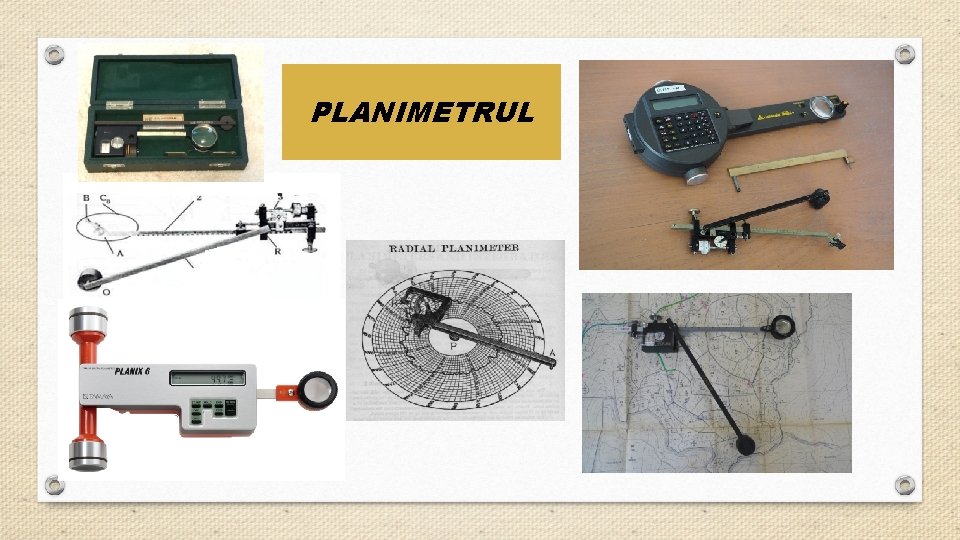

PLANIMETRUL
