MSURAREA CU UBLERUL 1 2 3 4 Definiie

MĂSURAREA CU ȘUBLERUL 1. 2. 3. 4. Definiţie. Pãrţi componente şubler universal Clasificarea şublerelor Citirea şublerului Urmăreşte animația, apoi continuă!

1. DEFINIŢIE Şublerul este cel mai rãspândit mijloc pentru mãsurat lungimi şi este format dintr-o riglã gradatã şi un cursor cu vernier. 2 1 1 - rigla gradatã 2 -cursor 3 -vernier 3 Vernierul este o scarã gradatã care permite citirea zecimilor şi sutimilor de Cuprins milimetru. Citeşte textul, apoi apasă butonul înainte! Inainte

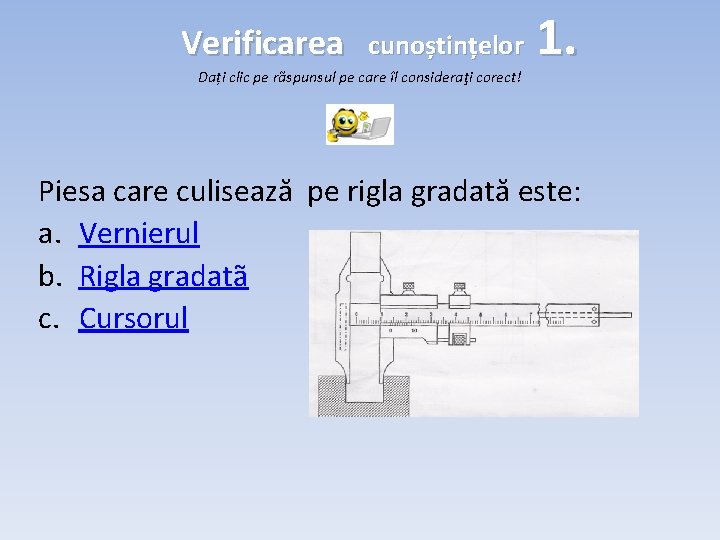

Verificarea cunoștințelor Dați clic pe rãspunsul pe care îl consideraţi corect! 1. Piesa care culisează pe rigla gradată este: a. Vernierul b. Rigla gradatã c. Cursorul

Răspuns corect ! Inainte

Răspuns greşit! • Să revedem definiția!

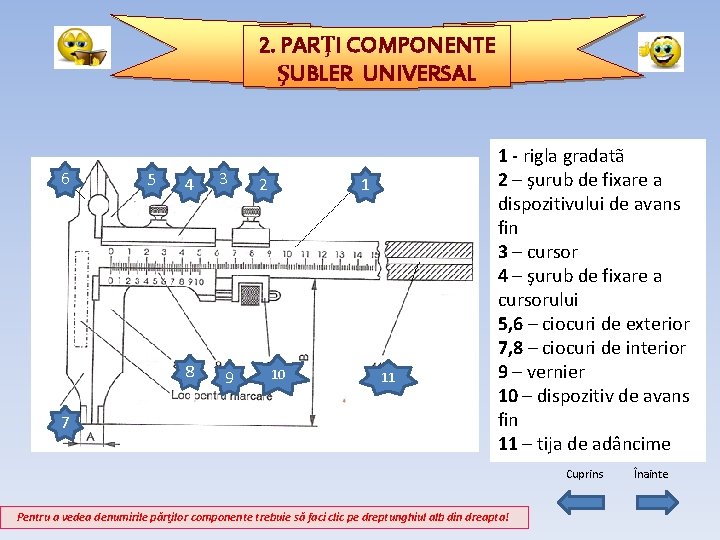

2. PARŢI COMPONENTE ŞUBLER UNIVERSAL 6 5 4 8 7 3 9 2 1 10 11 1 - rigla gradatã 2 – şurub de fixare a dispozitivului de avans fin 3 – cursor 4 – şurub de fixare a cursorului 5, 6 – ciocuri de exterior 7, 8 – ciocuri de interior 9 – vernier 10 – dispozitiv de avans fin 11 – tija de adâncime Cuprins Pentru a vedea denumirile părţilor componente trebuie să faci clic pe dreptunghiul alb din dreapta! Înainte

Verificarea cunoștințelor 2. Dați clic pe rãspunsul pe care îl consideraţi corect! 4. Şurubul de fixare al cursorului este numãrul: a) 4; b) 2; c) 10. 1. Rigla gradatã este numerotatã: a) 11; b) 9; c) 1. 2. Ciocurile de exterior sunt numerotate: a) 7 si 8; b) 5 si 6; c) 3 si 4. 3. Numarul de pozitionare 9 reprezintã: a) cursor; b) rigla gradatã; c) vernier. Pentru a vedea întrebarea trebuie să dați click în zona dreptunghiului alb.

3. A. CLASIFICAREA ŞUBLERELOR A. Dupã dispozitivul de citire: Şubler cu vernier Şubler cu ceas (cadran) Şubler digital Cuprins Folosește săgețile pentru avansare sau revenire! Inainte

3. B. CLASIFICAREA ŞUBLERELOR B. Dupã destinaţie: Şubler universal (exterior, interior, adâncime) Şubler de adâncime Şubler pentru roţi dinţate Şubler de trasaj Cuprins Înainte Folosește săgețile pentru avansare sau revenire!

Verificarea cunoștințelor 3. Dați clic pe imaginea pe care o considerați corectă! a. b. c. d. 1. Măsurarea adâncimii unei găuri înfundate se poate face cu…

Verificarea cunoștințelor 3. Dați clic pe imaginea pe care o considerați corectă! a. b. c. d. 2. Cota peste dinţi pentru o roatã dinţatã se mãsoara cu şublerul din figura…. .

Verificarea cunoștințelor 3. Dați clic pe imaginea pe care o considerați corectă! a. b. c. 3. Șublerul universal cu cadran este reprezentat în figura…. d.

Verificarea cunoștințelor 3. Dați clic pe imaginea pe care o considerați corectă! a. b. c. 4. Pentru trasare se folosește şublerul din figura… d.

4. A. CITIREA ŞUBLERULUI Precizia de mãsurare a şublerului poate fi: • 0, 1 mm • 0, 05 mm • 0, 02 mm Cuprins Folosește săgețile pentru avansare sau revenire! Inainte

4. B. CITIREA ŞUBLERULUI Mãsurarea se face citind pe rigla gradatã numãrul întreg de milimetri în dreptul reperului zero al vernierului, iar zecimile de milimetru se citesc cu ajutorul vernierului. Pentru stabilirea fracţiunilor de milimetru (cifrele dupã virgula) se observa cu atenţie care este primul reper de pe vernier care se afla în prelungirea unui reper de pe rigla gradatã. Zecimile de milimetru citite pe vernier se adaugă la numărul întreg de milimetri citit pe rigla gradată. Aplicând regula, încercați să citiți corect valorile din exemplele de mai jos: Exemplu 1: 16, 6 mm Exemplu 2: 16, 65 mm Exemplu 3: 16, 68 mm Folosește săgețile pentru avansare sau revenire!

Verificarea cunoștințelor 4. Dați clic pe rãspunsul pe care îl consideraţi corect! 1. Precizia şublerului este: . . . mm Dimensiunea corecta cititã pe şubler este: . . . . mm a. 0, 02 mm. 23, 4 mm b. 0, 1 mm. 23, 4 mm c. 0, 05 mm. 33, 90 mm 2. Precizia şublerului este: . . . mm Dimensiunea corecta cititã pe şubler este: . . . . mm a. 0, 01 mm. 10, 53 mm b. 0, 02 mm. 2, 52 mm c. 0, 05 mm. 10, 65 mm 3. 78, 55 mm este dimensiunea cititã pe un şubler cu precizia de: a. 0, 01 mm. b. 0, 05 mm. c. 0, 02 mm.
