Lokalno i globalno umrežavanje q Uređaji koji se koriste za povezivanje računara u mrežu delimo na one koji vrše lokalno i globalno povezivanje.

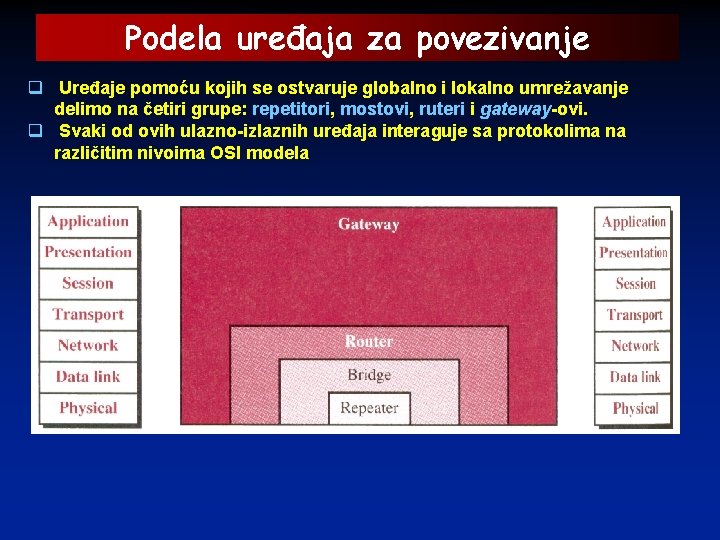

Podela uređaja za povezivanje q Uređaje pomoću kojih se ostvaruje globalno i lokalno umrežavanje delimo na četiri grupe: repetitori, mostovi, ruteri i gateway-ovi. q Svaki od ovih ulazno-izlaznih uređaja interaguje sa protokolima na različitim nivoima OSI modela

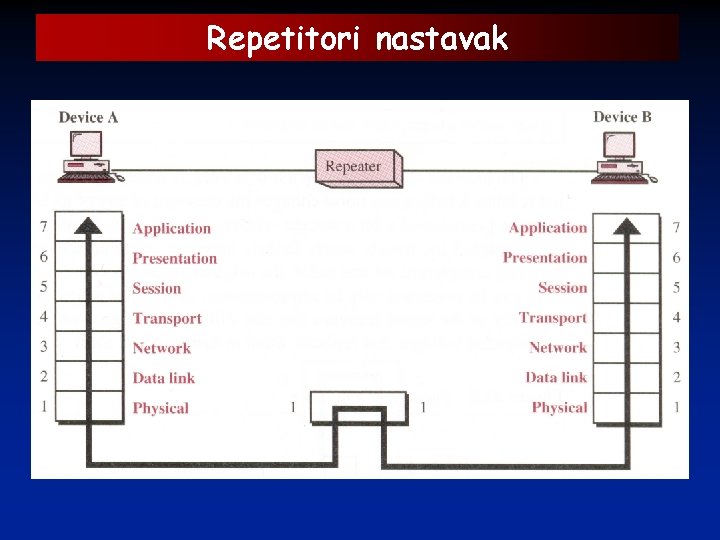

Repetitori q Repetitori, tzv. regeneratori, su elektronski uređaji koji rade samo na fizičkom nivou OSI modela. q Oni ne menjaju funkcionalnost mreže nego samo povećavaju njenu dužinu. Repetitor obavlja regeneraciju signala, a ne pojačanje.
Repetitori nastavak
Repetitori nastavak
Mostovi q. Most je hardverski uređaj koji se koristi da proširi LAN. q. Računari koji međusobno komuniciraju a povezani su na dva različita segmenta nisu svesni toga da ih most razdvaja. q. Mostovi su operativni kako na fizičkom tako i na nivou veze OSI modela. q. Mostovi dele veliku mrežu na manje segmente, i mogu filtrirati saobraćaj, čime se izbegavaju sudari na magistralama i uspešno rešava problem kod izolacije u povezivanju. q. Most radi na nivou veze, čime obezbeđuje uslove za pristup fizičkim adresama svih stanica koje su povezane na tom mostu. q. Kada most primi okvir poruke, on čita adresu koja se nalazi u tom okviru i upoređuje tu adresu čitanjem svoje interne tablice u koju se nalaze (upisane su) sve adrese povezane na oba njegova segmenta (kako sa leve tako i sa desne strane mosta). q. Kada pronađe uparenost, on određuje kom segmentu ta stanica pripada i usmerava paket ka segmentu sa suprotne strane ako ta stanica pripada drugom segmentu ili apstrahuje okvir podataka ako je poruka upućena stanici koja se nalazi u okviru istog segmenta
Mostovi nastavak
Mostovi nastavak
Mostovi nastavak
Klase mostova Postoje sledeće klase mostova: q jednostavni mostovi (simple bridge): to su najjeftiniji tipovi mostova. Povezuju dva segmenta, a sadrže tabelu u koju su upisane adrese svih stanica povezane na taj most. Adrese se unose ručno. q multiportni most (multiport bridge): koristi se za povezivanje više od dva LAN-a. q transparentni mostovi (transparent bridges):
Multiportni most
Transparentni most dogadjaj lista segmenta 1 lista segmenta 2 neinicijaliziran most - - U šalje V-u U - V šalje U-u U, V - Z broadcast U, V Z Y šalje V-u U, V Z, Y Y šalje X-u U, V Z, Y X šalje W-u U, V Z, Y, X W šalje Z-u U, V, W Z, Y, X
Transparentni bridging hub
Transparentni bridging hub šematski prikaz – multiportni most

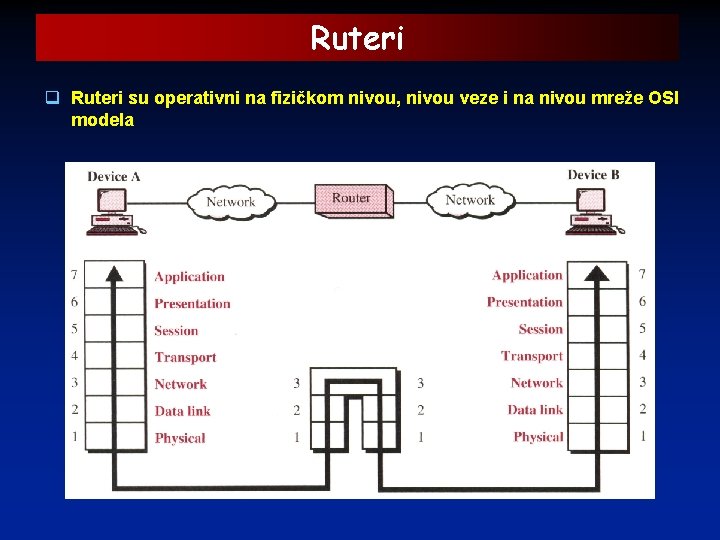

Ruteri q Ruteri su operativni na fizičkom nivou, nivou veze i na nivou mreže OSI modela
Ruteri u Internetu
Gateway q Gateway-ovi potencijalno su operativni na svih sedam nivoa OSI modela
Drugi uređaji – multiprotokol ruteri q Dvo-protokolni ruter (kakav je na primer, IP i IPX) može da manipuliše paketima koji pripadaju bilo kom od oba protokola.
Drugi uređaji – bruter q Bruter (bridge/router) je uređaj tipa ruter koji je namenjen za jedanprotokol (single protocol) ili za više-protokola (multiprotocol) koji u određenim situacijama se ponaša kao ruter a u određenim kao most (bridge).
Drugi uređaji – komutatori q Tradicionalno, komutator (switch) je uređaj kojim se ostvaruju funkcije mosta ali sa većom efikasnošću. q Komutator može da se ponaša kao multiportni-most koji povezuje uređaje ili segmente u LAN-u. q Uobičajeno, preme svakoj vezi (linku) na koju je povezan, komutator ima ugrađeno bafer, kada primi paket, on smešta paket u bafer prijemne veze i proverava adresu (link). q Ako je izlazna veza (link) slobodna (ne postoji opasnost od kolizije), komutator predaje okvir ka predajnoj vezi. q Komutatori se realizuju na osnovu različitih strategija (nazvane fabrics) kave su: zapamti i prosledi (store-and-forward) i cut-through.
Drugi uređaji – komutatori nastavak
Fast Ethernet komutator
Drugi uređaji – ruteri-komutatori q Najnovije generacije komutatora predstavljaju kombinaciju rutera i mosta a nazivamo ih ruter-komutator (routingswitches). q Ovi uređaji koriste odredišnu adresu na mrežnom nivou kako bi odredili izlazni link prema kome se prosleđuje paket. q Proces je brži jer softver na mrežnom nivou kod regularnog rutera pronalazi samo mrežnu adresu naredne stanice, a zatim prenosi ovu informaciju ka softveru nivoa veze kako bi se odredio izlazni link (veza).
