MRENI KONTROLNIK Osnovne funkcije su mu da trajno

MREŽNI KONTROLNIK Osnovne funkcije su mu da trajno nadzire izolaciju mreže instrumentom i ne smanjujući pri tome izolacijski otpor mreže u području djelovanja OSNOVNA UPOTREBA KONTROLNIKA 1. Eliminacija slabog mjesta izolacije u mreži prije nastanka kratkog spoja. 2. Zaštita čovjeka od srtujnog udara. UVJETI KOJE MORA ISPUNJAVATI MREŽNI KONTROLNIK 1. Da mu je unutrašnji otpor 5 do 10 puta veći od graničnog otpora mreže kod kojeg mora isključiti mrežni napon. 2. Da kada nastupi zemljospoj, djeluje u što kraćem vremenu.

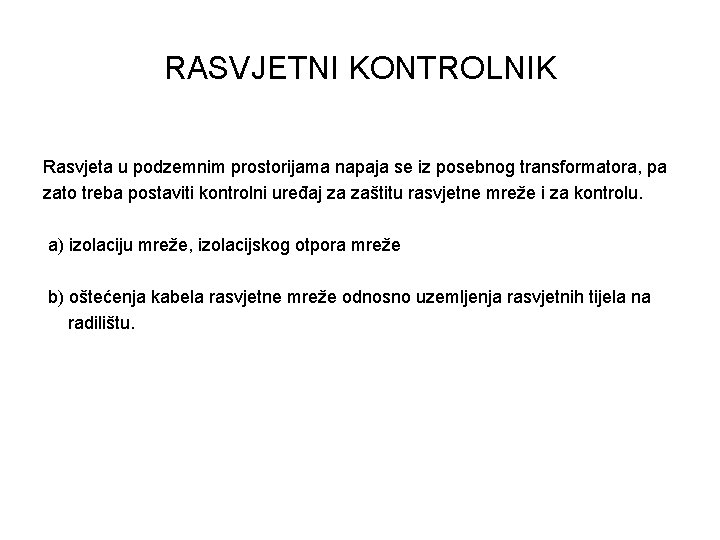

RASVJETNI KONTROLNIK Rasvjeta u podzemnim prostorijama napaja se iz posebnog transformatora, pa zato treba postaviti kontrolni uređaj za zaštitu rasvjetne mreže i za kontrolu. a) izolaciju mreže, izolacijskog otpora mreže b) oštećenja kabela rasvjetne mreže odnosno uzemljenja rasvjetnih tijela na radilištu.

KABELSKI KONTROLNIK NISKOG NAPONA Ovaj kolntrolnik je prijeko potreban za zaštitu kabela i napajanje strojeva koji se za vrijeme pogona pomiču. (T) jedinica za kontrolu izolacijskog otpora ima zadatak da izmjeri razliku izolacijskog otpora prije uklopa napona i da dopusti uklop samo kada je izolacijski otpor veći od 100 /V (R 1) kontrolira strujni krug uzemljenja

Kabelski kontrolnik srednjeg napona -sastoji se od 2 sklopa elemenata: Sklop za zemljospoj u samo određenom odvojku mreže gdje je on nastao, i sklop za kontrolu kabela i uzemljenja -prvi element sklopa za zemljospoj sastoji se od naponskog može i kapacitivnog transformatora(KT) koji registrira zemljospoj u mreži -drugi element sklopa se sastoji od jednog sumirajućeg strujnog transformatora(ST) koji treba da registrira smjer struje zemljospoja -ta dva podatka djeluju u obliku impulsa Ug i Ig prve poluperiode greške na djelu mreže na logičkom tranzitorskom sklopu koji reagira ako smjer struje ide prema dijelu mreže koji štitimo kontrolnikom -u slučaju greške kvar je signaliziran uz 4 osnovne greške kontrolnik isklapa napon štićenoj dionici

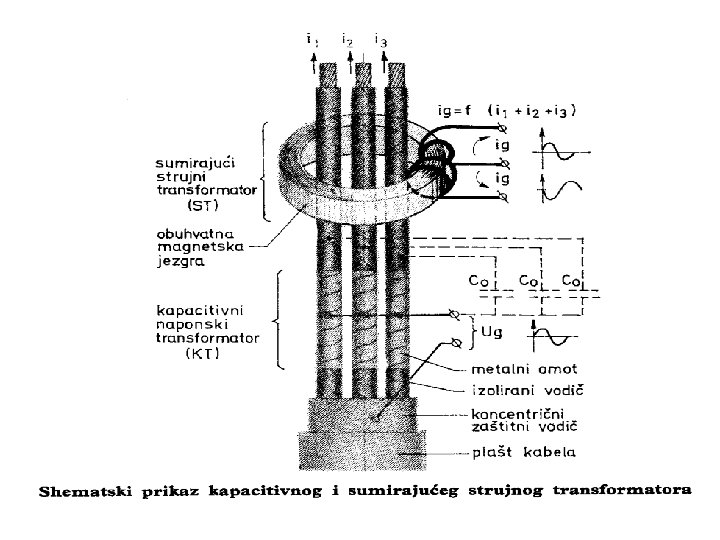

-podatak napona i struje greške dobiva se preko kapacititivnog transformatora (KT) neposredno na izoliranim vodičima samog kabela koji štitimo tako da izolirane vodiče omotamo metalnom folijom pa formiramo elektrodu kondenzatora. Galvanskim povezivanjem metalnih omota svih triju faza u zvjezdište dobiva se ulazni podatak napona greške. -Podatak o struji greške dobiva iz tri odvojena strujna transformatora spojena serijski radi sumiranja svih struja ili sumirajućom magnetskom jezgrom kroz koju prolaze vodiči koje štitimo. U namotu oko jezgre dobit će se inducirani napon samo ako suma struje pojedinih faza nije nula što vrijedi za zemljospoj -nastupili greška pod 2 na slici sheme kontrolnika promjenit će se otpor R ulaznog kruga R-jedinice i trenutno će se isklopiti zaštitni prekidač

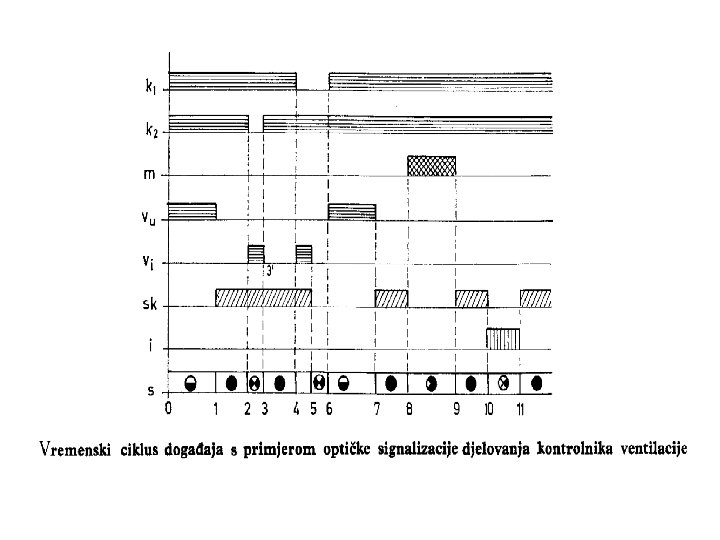

Kontrolnik ventilacije posebno provjetravanih dijelova rudnika • • • U svakom rudniku sa podzemnom eksploatacijom dvije su vrste ventilacija, protočna ili glavna i posebna ili separantna ventilacija Glavna je ventilacijska struja zraka u runiku protočna itjerana je ventilatorima najčešće kao odsisna, svaki rudnik ima jedan tok ulazne struje svježeg zraka koja obilazi sva mjesta, zatim kao izlazna vjetrena struja zagađenog zraka izlazi odsisnim djelovima glavnog ventilatora Ako jama ima dijelove u otvaranju koja ne mogu biti izložene protočnoj glavnoj ventilaciji onda se oni provjetravaju posebnim ventilatorima i ventilacijskim cijevima

• Najjednostavniji davač za registraciju vjetrene struje jest krilna sklopka posebno podešena za indikaciju strujanja zraka u ventilacijskoj cijevi on služi za kontrolu glavne vjetrene struje ako je brzina zraka veća od 1 m/s

Za indikaciju brzine zračne struje veće od 0. 5 m/s u glavnoj vjetrenoj struji moguće je upotrijebiti impulsni davač

• • Zadaća provjetravanja je osiguranje radnih uvjeta za zaposlenike i da dilucijom jamskog plina svede njegova koncentracija na vrijednosti 10% donje granice eksplozivnosti Poznavajući količinu izvora jamskog plina računamo potrebnu količinu zraka Za metan će biti privod svježeg zraka :

• za startne uvjete računamo uz pretpostavku jednolikog miješanja koncentraciju svježeg zraka: Uzmemo li u obzir nehomogenost miješanja potreban volumen zraka iznosi:

Kontrolnik odvodnjavanja Shema djelovanja kontrolnika odvodnjavanja s ciklusom odvodnjavanja • -Ovaj se kontrolnik ograničuje uglavnom na manje crpne stanice kod kojih se osigurava kontinuirana odvodnja jamskih voda uz zadovoljenje svih sigurnosnih zahtjeva, a bez sudjelovanja pogonskog osoblja. • -Funkcioniranje kontrolnika sastoji se u kontroli određene razine vode, signalizaciji opasne razine i upravljanju motorima crpki. • -Veće crpne stanice rade automatski • -Djelovanje kontrolnika zasniva se na kontroli triju razina vode i preko strujnog opterećenja pojedinog motora.

-Ukoliko dođe do kvara isključuje se radna jedinica i stavlja u pogon rezervna, a kvar se može i signalizirati pogonskom osoblju. -Čim se nivo vode podigne više od gornje razine D 2 uključuje se jedna od jedinica dok se nivo vode ne spusti ispod D 1. Ukoliko dođe do daljnjeg rasta vode do nivoa D 3 obje crpke će se staviti u pogon i javit će se signal za uzbunu.

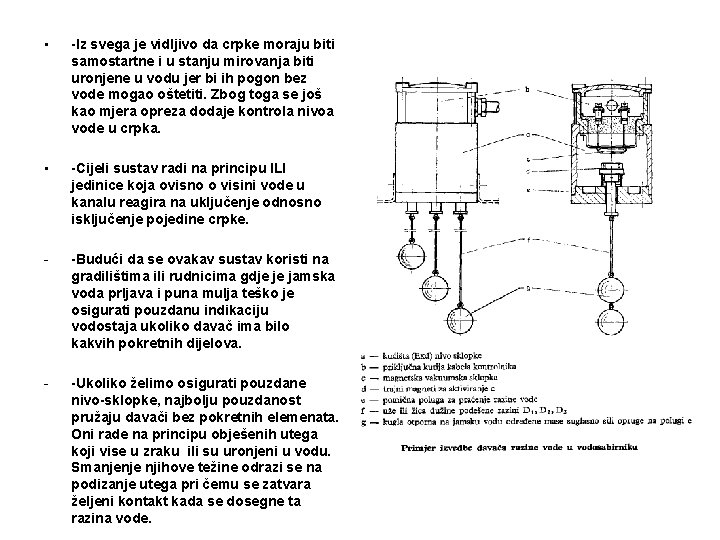

• -Iz svega je vidljivo da crpke moraju biti samostartne i u stanju mirovanja biti uronjene u vodu jer bi ih pogon bez vode mogao oštetiti. Zbog toga se još kao mjera opreza dodaje kontrola nivoa vode u crpka. • -Cijeli sustav radi na principu ILI jedinice koja ovisno o visini vode u kanalu reagira na uključenje odnosno isključenje pojedine crpke. - -Budući da se ovakav sustav koristi na gradilištima ili rudnicima gdje je jamska voda prljava i puna mulja teško je osigurati pouzdanu indikaciju vodostaja ukoliko davač ima bilo kakvih pokretnih dijelova. - -Ukoliko želimo osigurati pouzdane nivo-sklopke, najbolju pouzdanost pružaju davači bez pokretnih elemenata. Oni rade na principu obješenih utega koji vise u zraku ili su uronjeni u vodu. Smanjenje njihove težine odrazi se na podizanje utega pri čemu se zatvara željeni kontakt kada se dosegne ta razina vode.
