MRENI HARDVER 1 Mrene LAN kartice Mrene kartice
- Slides: 19
MREŽNI HARDVER 1
Mrežne LAN - kartice • Mrežne kartice ili adapteri su instalirane unutar kućišta. – Za žičanu ili – Za bežičnu komunikcaiju • Modem – uređaj koji konvertuje digitalni signal računara u analogni (za prenos kroz postojeće instalacije: telefon, kablovska TV) – modulator-demodulator – Kablovski ili ADSL 2
Habovi (Hubs) Animacija • Habovi prosleđuju sve pakete koji dođu do njih bez analize i obrade. • Kada dobije poruku, hab je prosleđuje svim računarima u mreži. • Podatak prima samo jedan računar na osnovu odredišne adrese podataka. 3
Repetitori (repeaters) • Signal na putu kroz kabl slabi – treba ga pojačati. • Repetitor se postavlja na mesto do kojeg signal dolazi u normalnom obliku, ali ga je potrebno pojačati da bi svoj put mogao nastaviti dalje prema drugom segmentu mreže. • Repetitori ne mogu ništa da prevode ili filtriraju 4

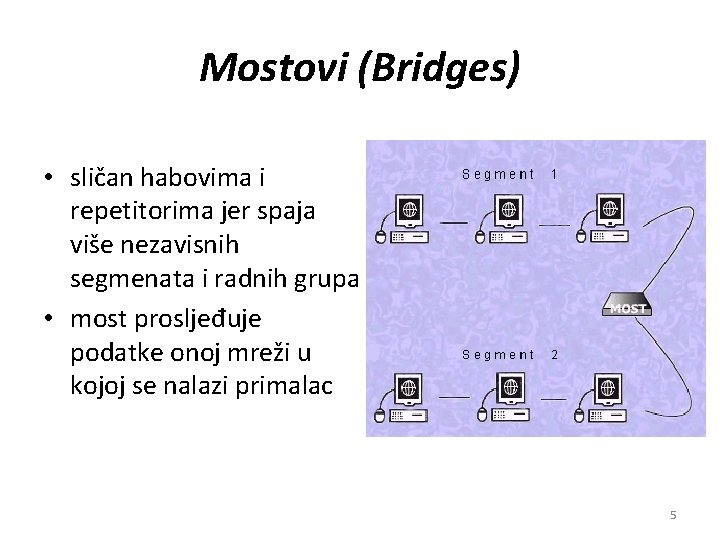

Mostovi (Bridges) • sličan habovima i repetitorima jer spaja više nezavisnih segmenata i radnih grupa • most prosljeđuje podatke onoj mreži u kojoj se nalazi primalac 5
Svičevi (Switches) • Svič prosljeđuje pakete podataka samo odgovarajućem portu za određenog primaoca, što je utemeljeno na informacijama koje se nalaze u hederu (zaglavlju) paketa podataka. • omogućavaju da više korisnika komunicira istovremeno. 6
Ruteri (Routers) • Namenjeni su povezivanju raznorodnih mreža (npr. Wi. Fi i Ethernet) i povezivanju mreže sa internetom. • uređaji koji poznaju adrese svih segmenata i koji pronalaze najbolju putanju za protok podataka. • Na mrežnom nivou: analiziraju pakete, određuju putanje, prevode adrese, . . . 7
KOMUNIKACIONI MEDIJUMI 8
Komunikacioni medijumi • Prenose podatke elektromagnetnim talasima (radio talasi, optički talasi, mikrotalasi) – Kablovi – Bežični medijumi • Protok u mreži izražava se Mbps 9

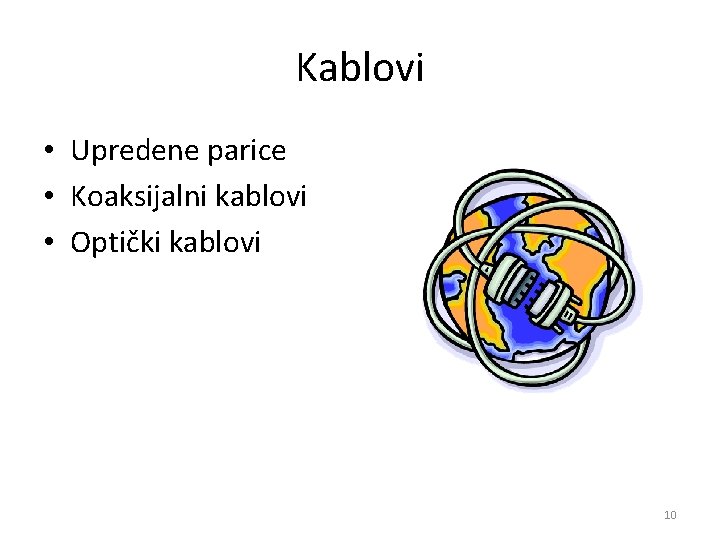

Kablovi • Upredene parice • Koaksijalni kablovi • Optički kablovi 10
Upredene parice (twisted pair) • Uparene izolovane bakrne žice • Uvijene da bi se smanjile smetnje • UTP ("unshielded") kablovi - Ovi kablovi su okolo zaštićeni polivinil omotačem, ali ne i metalnom košuljicom. – Osetljivi na spoljna zračenja. • 100 Mbps (pa i 1 Gbps) 11
Koaksijalni kablovi (coaxial cable) • Za prenos radio i televizijskih signala, a sada i za kablovski internet. • Sredinom takvog kabla prolazi centralni provodnik (bakar ili aluminijum). Oko njega je izolator, pa onda spoljni provodnik u obliku metalne košuljice. Kabl je okolo zaštićen polivinil omotačem. 12

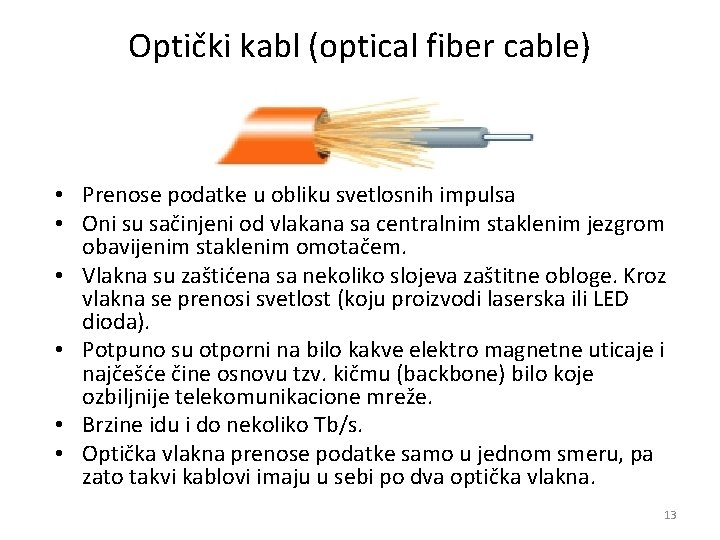

Optički kabl (optical fiber cable) • Prenose podatke u obliku svetlosnih impulsa • Oni su sačinjeni od vlakana sa centralnim staklenim jezgrom obavijenim staklenim omotačem. • Vlakna su zaštićena sa nekoliko slojeva zaštitne obloge. Kroz vlakna se prenosi svetlost (koju proizvodi laserska ili LED dioda). • Potpuno su otporni na bilo kakve elektro magnetne uticaje i najčešće čine osnovu tzv. kičmu (backbone) bilo koje ozbiljnije telekomunikacione mreže. • Brzine idu i do nekoliko Tb/s. • Optička vlakna prenose podatke samo u jednom smeru, pa zato takvi kablovi imaju u sebi po dva optička vlakna. 13
Bežično povezivanje • Svetlosni zraci – Infracrveni – Laserski • Radio talasi – Povezivanje sa satelitom – Bluetooth 14

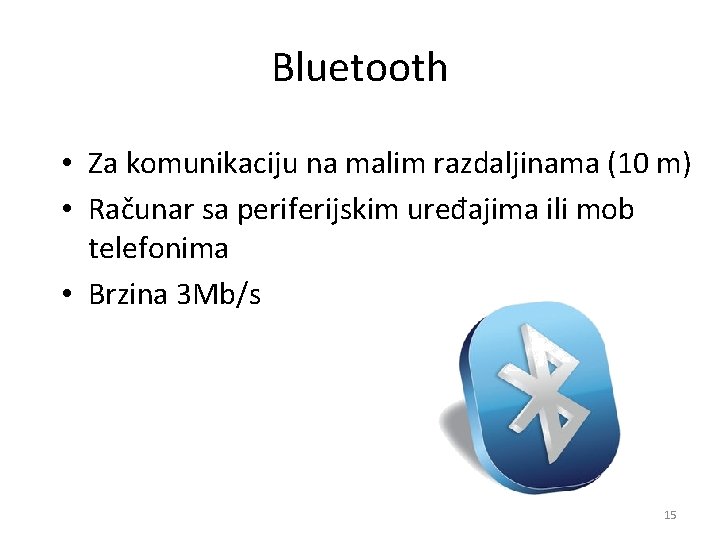

Bluetooth • Za komunikaciju na malim razdaljinama (10 m) • Računar sa periferijskim uređajima ili mob telefonima • Brzina 3 Mb/s 15
Bežične lokalne mreže • WLAN tj. Wi. Fi • Koriste radio talase za komunikaciju više uređaja na kraćem rastojanju (10 -100 m) • Access point – pristupna tačka • Brzina 10 -50 Mb/s • Wi. MAX- gradska mreža (40 Mbps) 16
Povezivanje udaljenih tačaka • Komunikacioni sateliti – Prenos podataka – Telefonskog i televizijskog signala 17
MREŽNI SOFTVER 18
Mrežni softver • Obuhvata različite slojeve – Drajver za mrežnu katicu itd. – Pregledač veba, pošte itd. (aplikacije) • Operativni sistemi sadrže skoro sve nivoe mrežnog softvera (osim aplikativnog) 19
