Máquinas Térmicas Turbinas

TURBINAS Turbina, é um equipamento construído para captar e converter energia mecânica e térmica contida em um fluido, em trabalho de eixo. Os principais tipos encontrados são:

TURBINAS • Turbinas a vapor • Turbinas a gás • Turbinas hidráulicas • Turbinas aeronáuticas • Turbinas eólicas

TURBINAS A forma construtiva básica é a mesma para todos os tipos: um rotor dotado de um certo número de pás ou palhetas, ligados a um eixo que gira sobre um conjunto de mancais de deslizamento ou mancais de pastilha (mancais de rolamento, por questões de durabilidade não são usados).

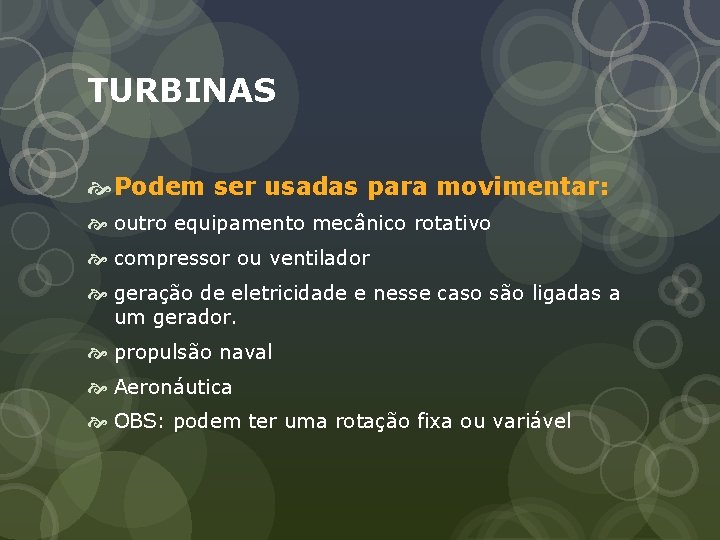

TURBINAS Podem ser usadas para movimentar: outro equipamento mecânico rotativo compressor ou ventilador geração de eletricidade e nesse caso são ligadas a um gerador. propulsão naval Aeronáutica OBS: podem ter uma rotação fixa ou variável

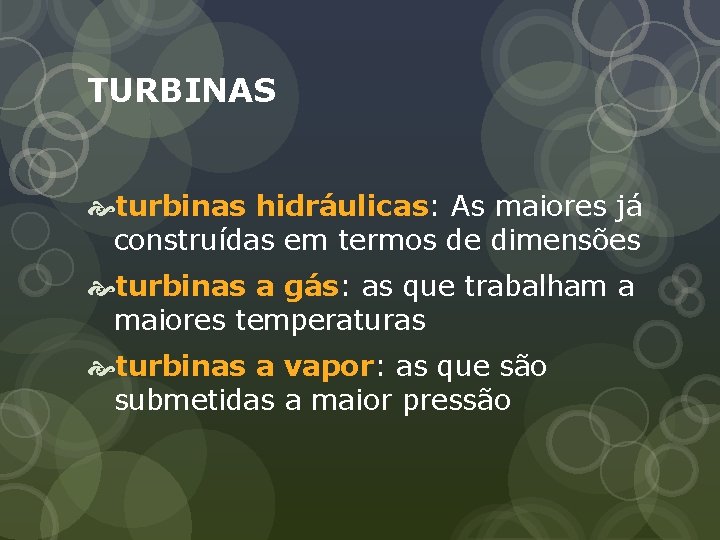

TURBINAS turbinas hidráulicas: As maiores já construídas em termos de dimensões turbinas a gás: as que trabalham a maiores temperaturas turbinas a vapor: as que são submetidas a maior pressão

Principais características das Turbinas Potência Tamanho Material Utilidade Fonte

TURBINA A VAPOR Aproveita a energia calorífica do vapor e transforma em energia mecânica Boa eficiência quando utilizado em condições de projeto Acoplando um gerador a turbina à vapor energia elétrica

TURBINA A VAPOR • Estator (roda fixa); • Rotor (roda móvel); • Expansor; • Palhetas; • Diafragmas; • Disco do rotor; • Tambor rotativo; • Coroa de palhetas; • • • Aro de consolidação; Labirintos; Deflectores de Óleo; Carcaça; Mancais de deslizamento e escora; Elementos de controle (periféricos).

TURBINA A VAPOR Estator, Eixo do Rotor e Palhetas Móveis. Fixação das Palhetas móveis

TURBINA A VAPOR

TURBINA A VAPOR Diafragma com anel de palhetas. Foto de uma seção de palhetas

TURBINA A VAPOR

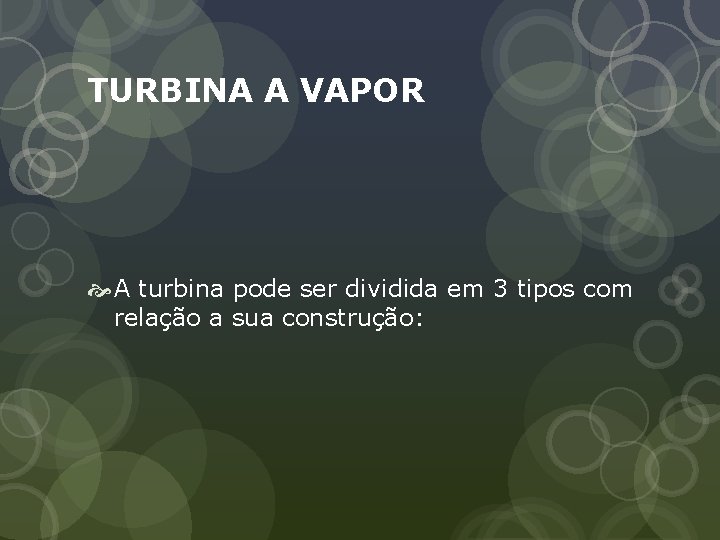

TURBINA A VAPOR A turbina pode ser dividida em 3 tipos com relação a sua construção:

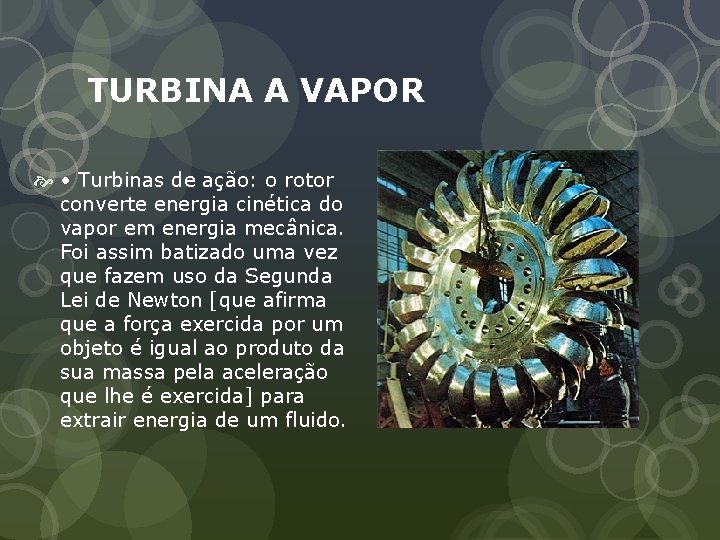

TURBINA A VAPOR • Turbinas de ação: o rotor converte energia cinética do vapor em energia mecânica. Foi assim batizado uma vez que fazem uso da Segunda Lei de Newton [que afirma que a força exercida por um objeto é igual ao produto da sua massa pela aceleração que lhe é exercida] para extrair energia de um fluido.

TURBINA A VAPOR • Turbinas de reação: são aquelas mais usadas para instalações a vapor e foram aquelas mais comuns a bordo de navios

TURBINA A VAPOR (ação e reação)

TURBINA A GÁS A turbina a gás (TG) é definida como sendo uma máquina térmica, onde a energia potencial termodinâmica contida nos gases quentes provenientes de uma combustão é convertida em trabalho mecânico ou utilizada para propulsão.

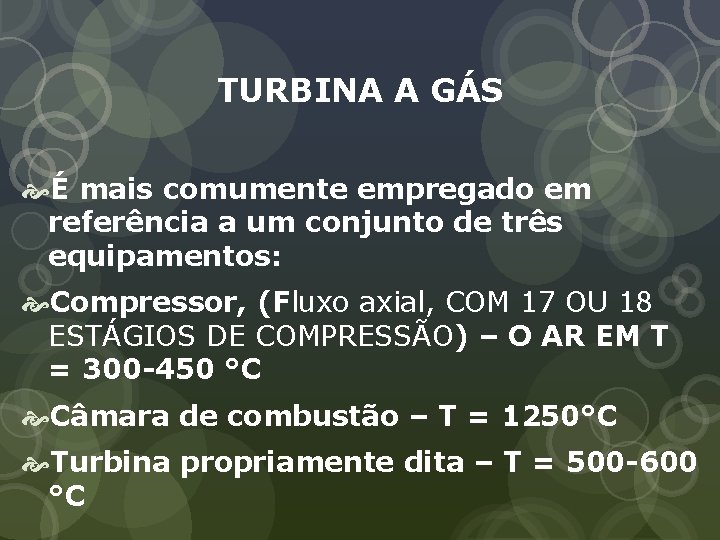

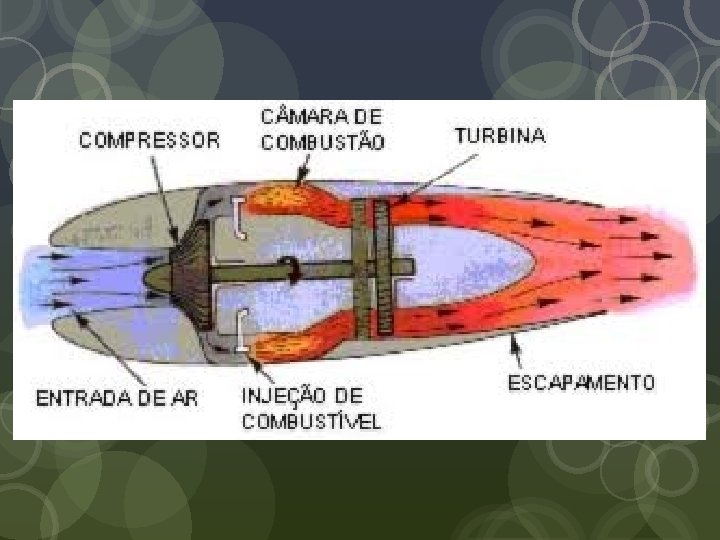

TURBINA A GÁS É mais comumente empregado em referência a um conjunto de três equipamentos: Compressor, (Fluxo axial, COM 17 OU 18 ESTÁGIOS DE COMPRESSÃO) – O AR EM T = 300 -450 °C Câmara de combustão – T = 1250°C Turbina propriamente dita – T = 500 -600 °C

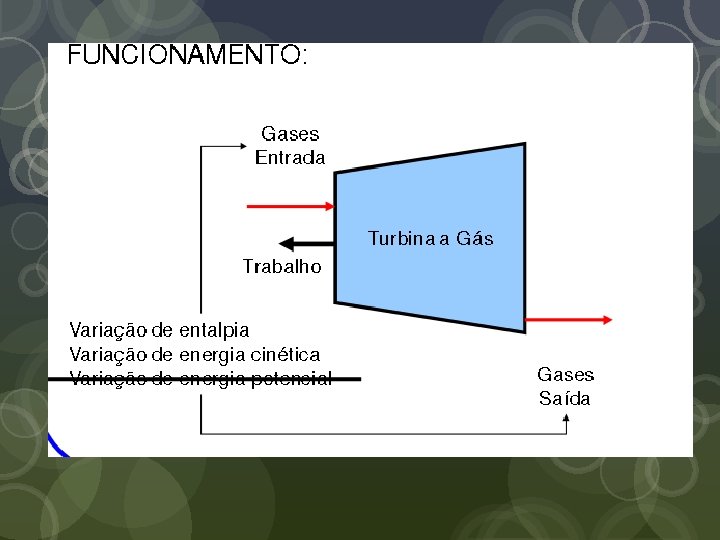

TURBINA A GÁS A passagem dos gases quentes gera forças, que aplicadas às pás da turbina, determinam um momento motor resultante, que faz girar o rotor.

TURBINA A GÁS TURBINAS AERONÁUTICAS: são amplamente empregadas na propulsão de aviões e outros tipos de aeronaves

TURBINA A GÁS TURBOGERADORES: dedicadas à geração de energia elétrica

Turbinas TURBINA HIDRÁULICA: são projetadas para transformar a energia hidráulica (a energia de pressão e a energia cinética) de um fluxo de água, em energia mecânica.

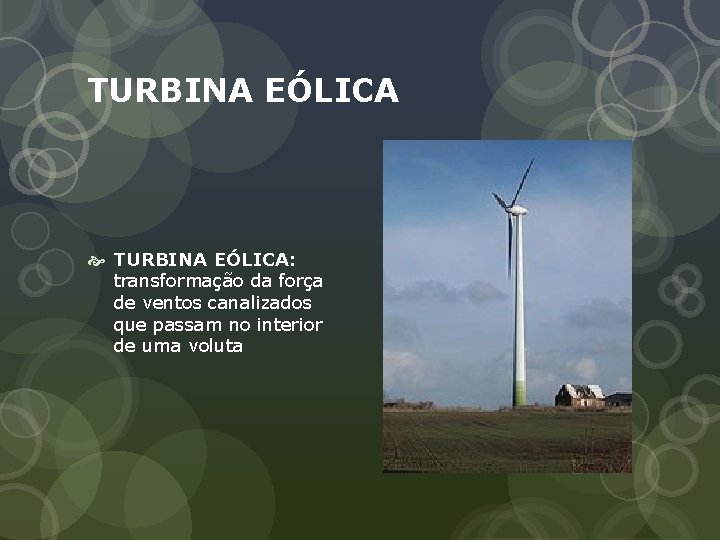

TURBINA EÓLICA TURBINA EÓLICA: transformação da força de ventos canalizados que passam no interior de uma voluta
