Máquinas simples Uma saída para o esforço físico e para a falta de agilidade!

Em tarefas como:

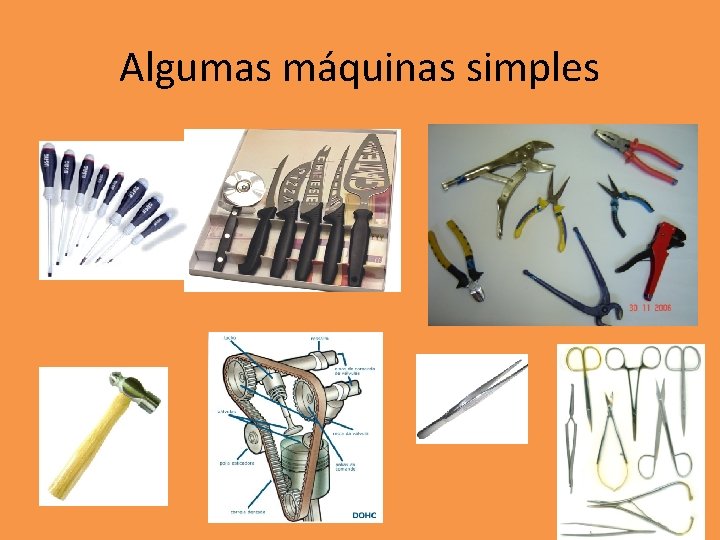

Algumas máquinas simples

Alavancas • Alavancas são maquinas simples. Composta por um barra rígida, que pode girar em um ponto de apoio.

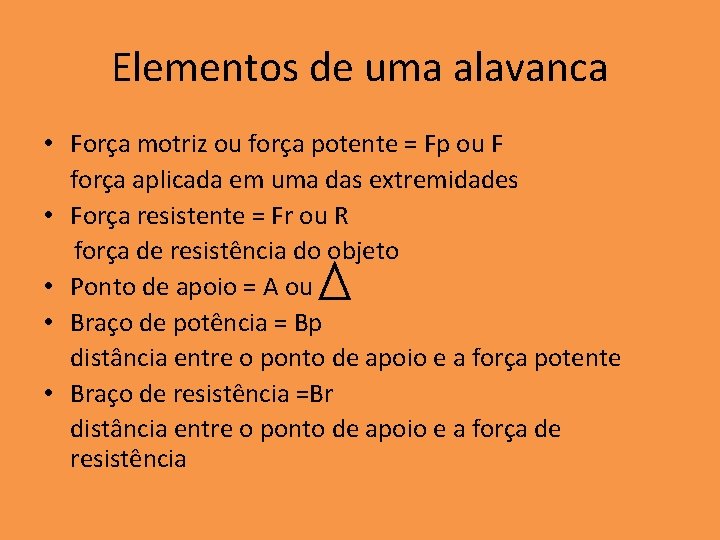

Elementos de uma alavanca • Força motriz ou força potente = Fp ou F força aplicada em uma das extremidades • Força resistente = Fr ou R força de resistência do objeto • Ponto de apoio = A ou • Braço de potência = Bp distância entre o ponto de apoio e a força potente • Braço de resistência =Br distância entre o ponto de apoio e a força de resistência

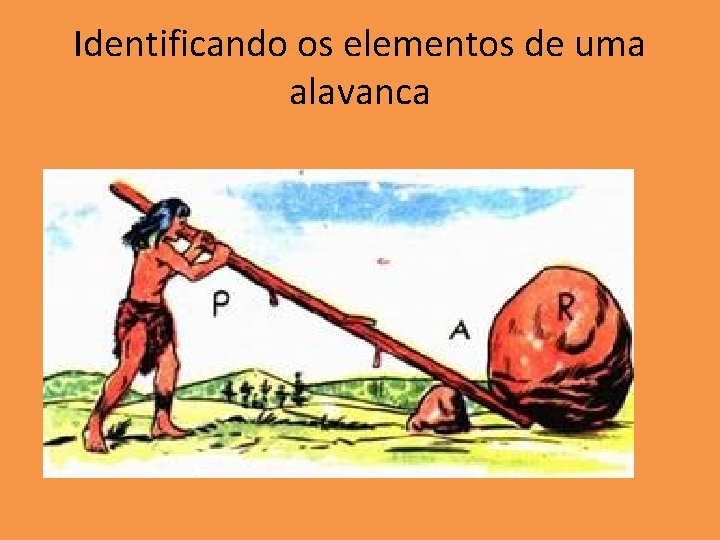

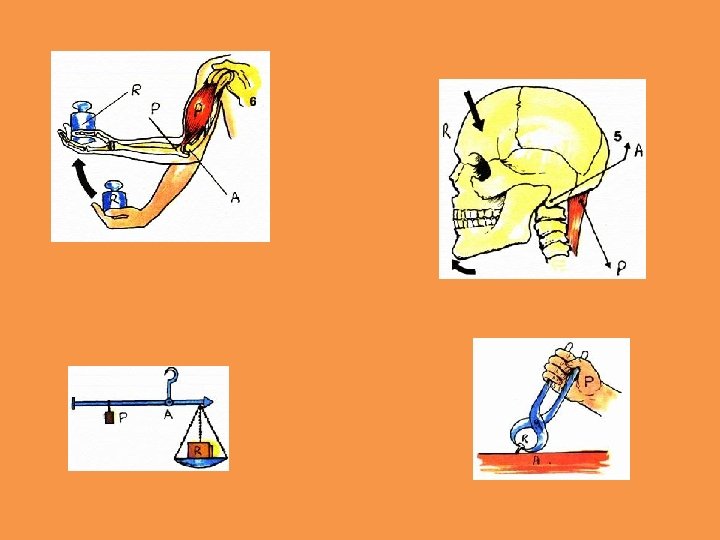

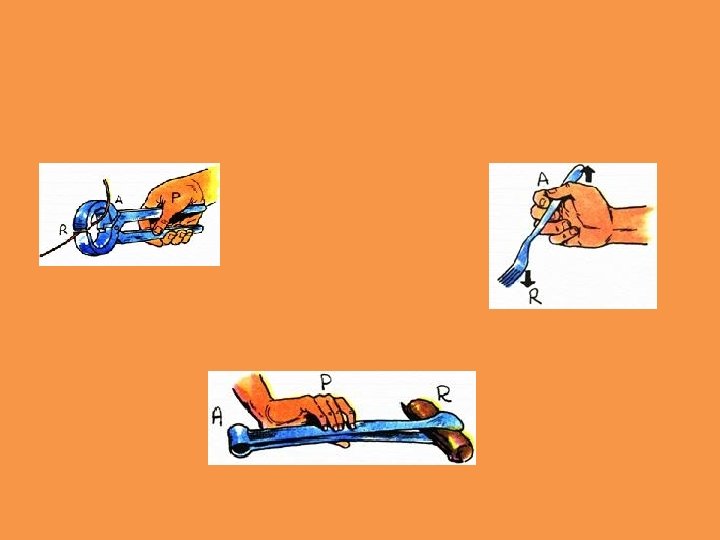

Identificando os elementos de uma alavanca

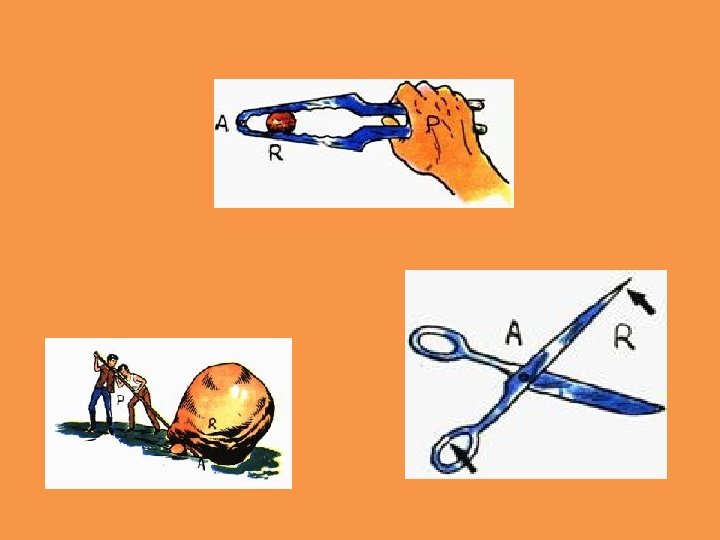

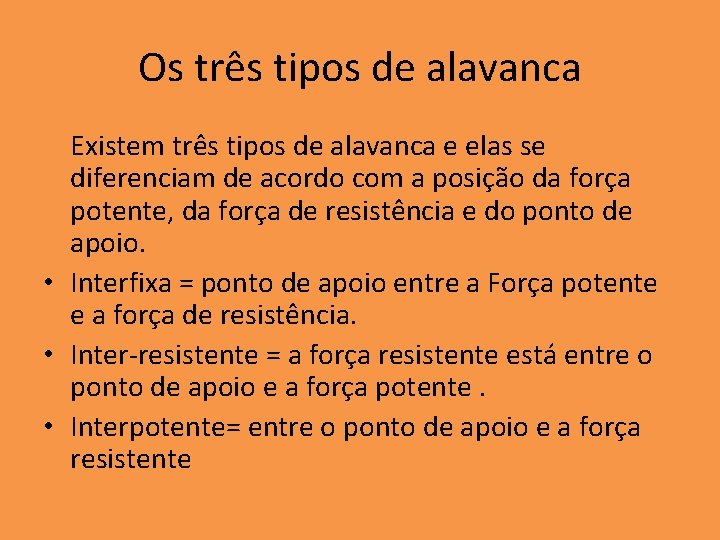

Os três tipos de alavanca Existem três tipos de alavanca e elas se diferenciam de acordo com a posição da força potente, da força de resistência e do ponto de apoio. • Interfixa = ponto de apoio entre a Força potente e a força de resistência. • Inter-resistente = a força resistente está entre o ponto de apoio e a força potente. • Interpotente= entre o ponto de apoio e a força resistente

Interfixa

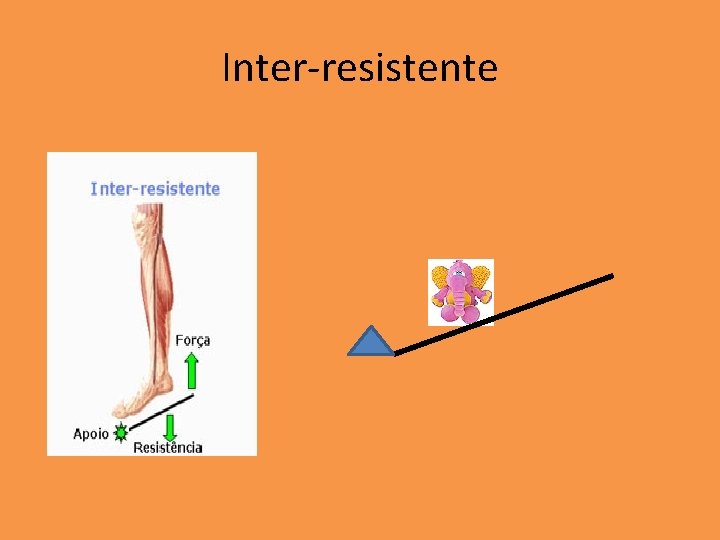

Inter-resistente

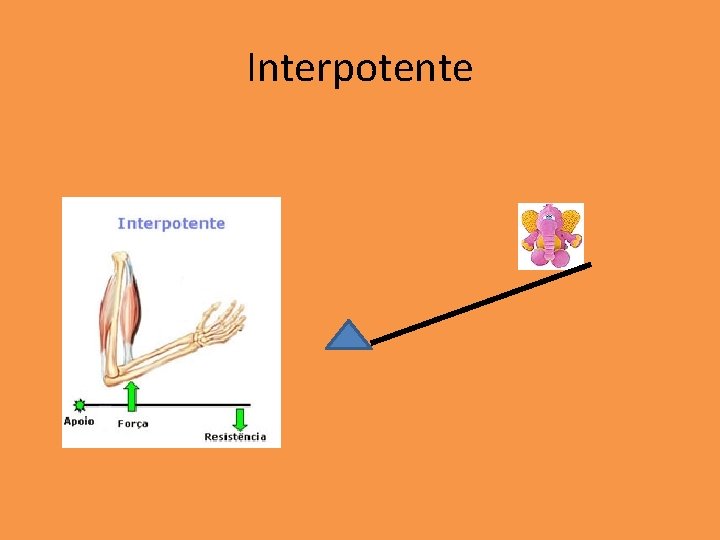

Interpotente

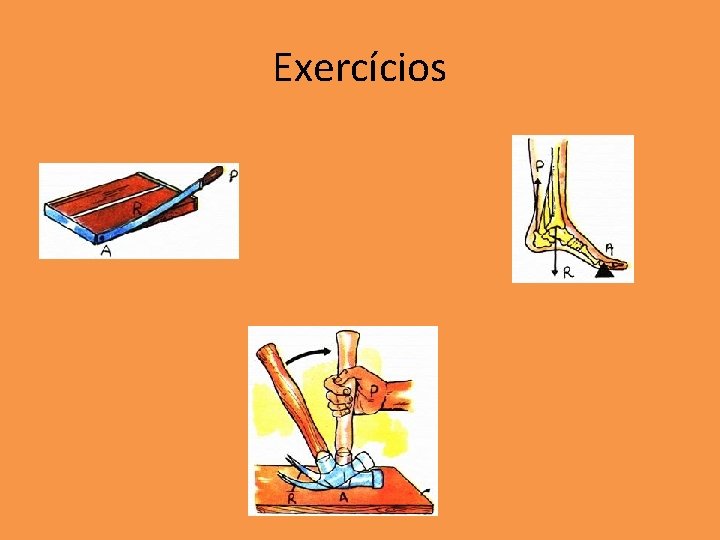

Exercícios

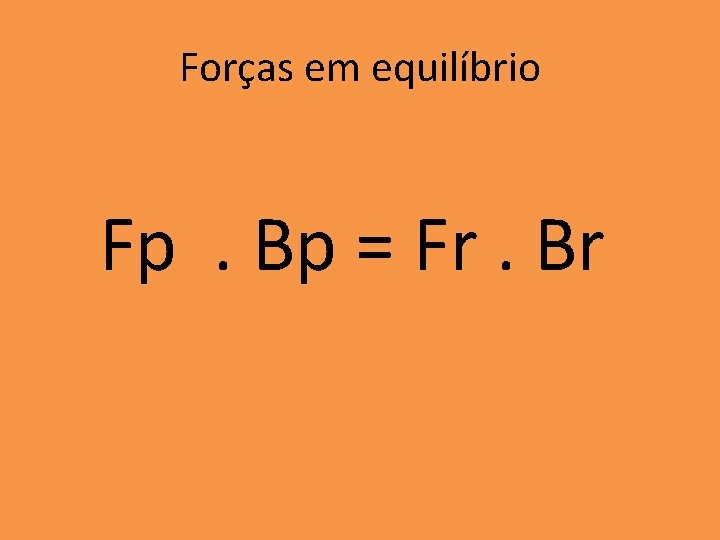

Forças em equilíbrio Fp. Bp = Fr. Br

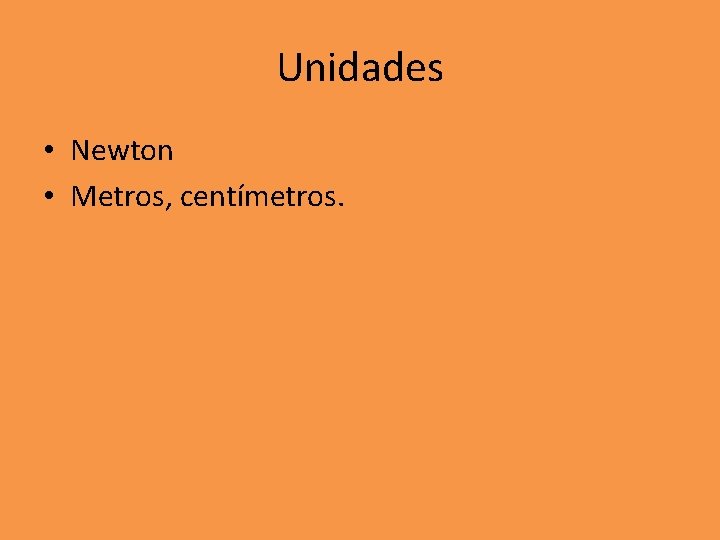

Unidades • Newton • Metros, centímetros.

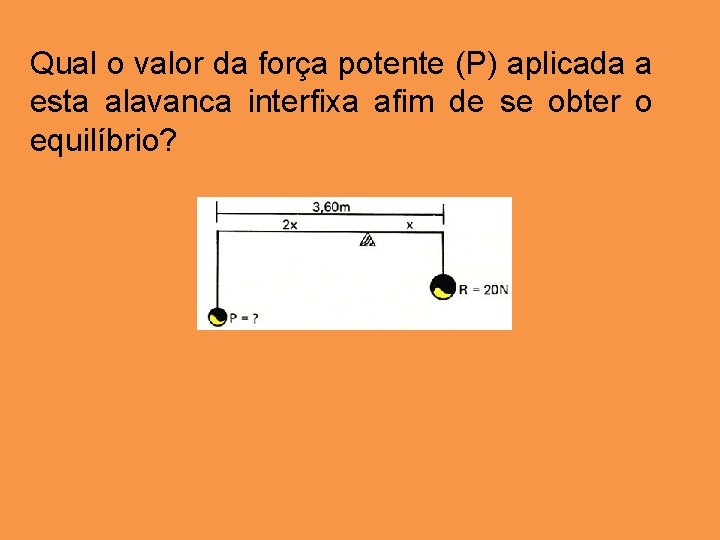

Qual o valor da força potente (P) aplicada a esta alavanca interfixa afim de se obter o equilíbrio?

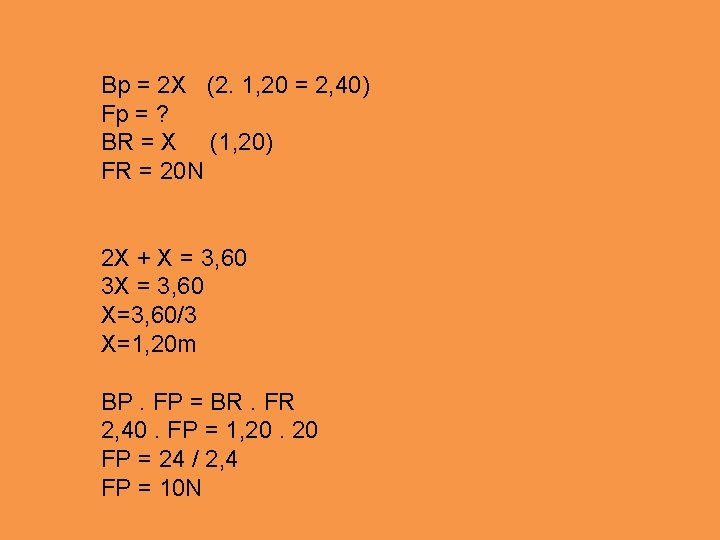

Bp = 2 X (2. 1, 20 = 2, 40) Fp = ? BR = X (1, 20) FR = 20 N 2 X + X = 3, 60 3 X = 3, 60 X=3, 60/3 X=1, 20 m BP. FP = BR. FR 2, 40. FP = 1, 20. 20 FP = 24 / 2, 4 FP = 10 N

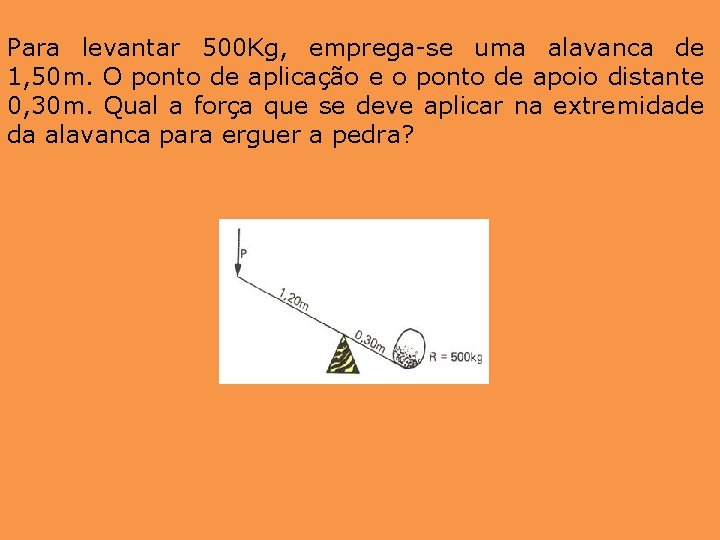

Para levantar 500 Kg, emprega-se uma alavanca de 1, 50 m. O ponto de aplicação e o ponto de apoio distante 0, 30 m. Qual a força que se deve aplicar na extremidade da alavanca para erguer a pedra?

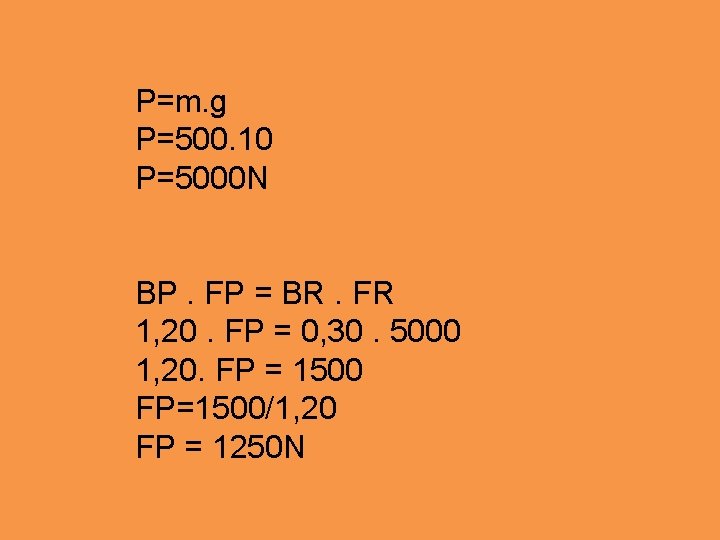

P=m. g P=500. 10 P=5000 N BP. FP = BR. FR 1, 20. FP = 0, 30. 5000 1, 20. FP = 1500 FP=1500/1, 20 FP = 1250 N

É preciso erguer um peso de 1000 kg por meio de uma alavanca; qual deve ser a força potente (P) , se os braços de alavanca são 1, 20 m para a força potente (P) e 0, 24 m para a resistência?

FR. BR = BP. FP 10000. 0, 24 = 1, 20. FP 2400 = 1, 20 FP FP = 2400/ 1, 2 FP = 2000 N
