MPEG Family What is MPEG MPEG Moving Picture

MPEG Family

What is MPEG? MPEG( Moving Picture Experts Group ) ISO底下的 作群 1988年成立 負責為數位音訊和視訊訂立標準

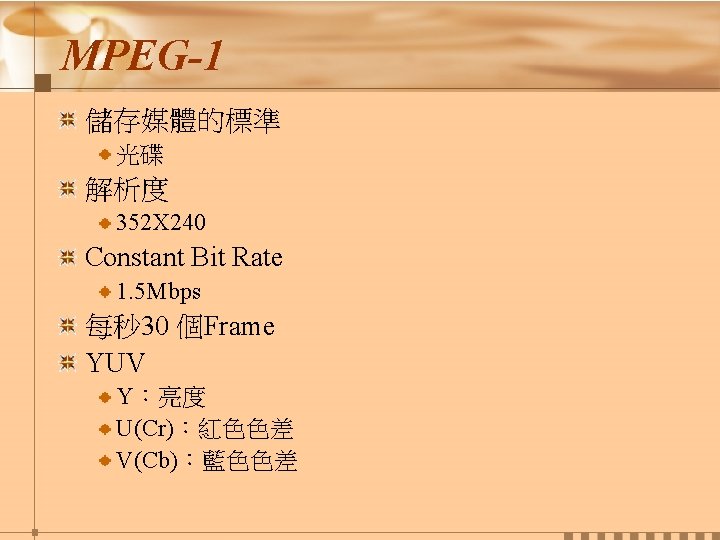

MPEG-1 儲存媒體的標準 光碟 解析度 352 X 240 Constant Bit Rate 1. 5 Mbps 每秒 30 個Frame YUV Y：亮度 U(Cr)：紅色色差 V(Cb)：藍色色差

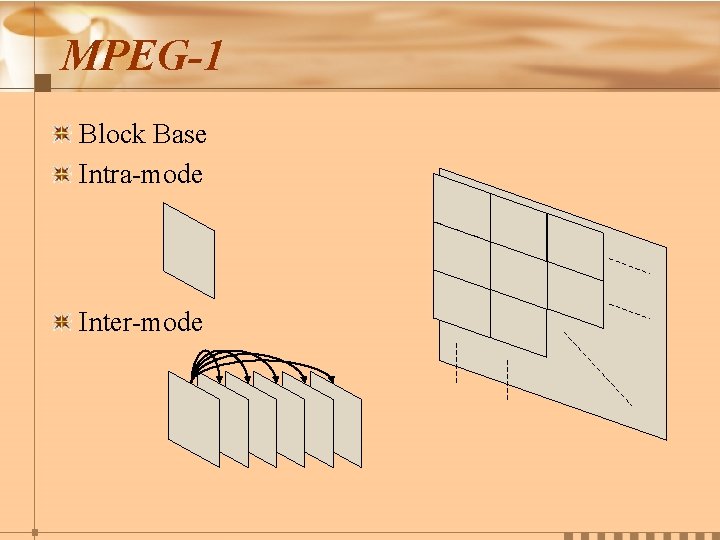

MPEG-1 Block Base Intra-mode Inter-mode

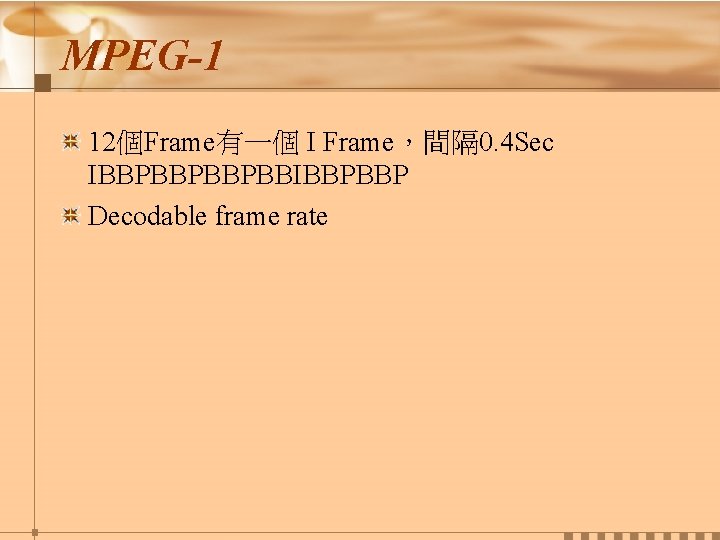

MPEG-1 12個Frame有一個 I Frame，間隔 0. 4 Sec IBBPBBPBBPBBIBBPBBP Decodable frame rate

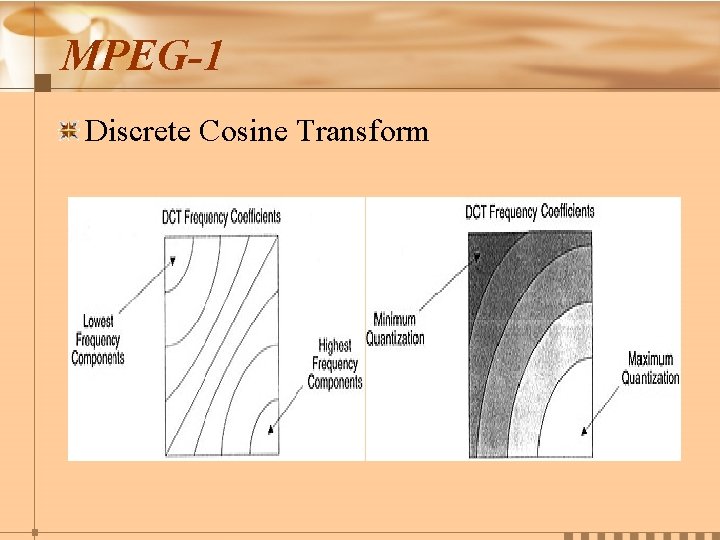

MPEG-1 Discrete Cosine Transform

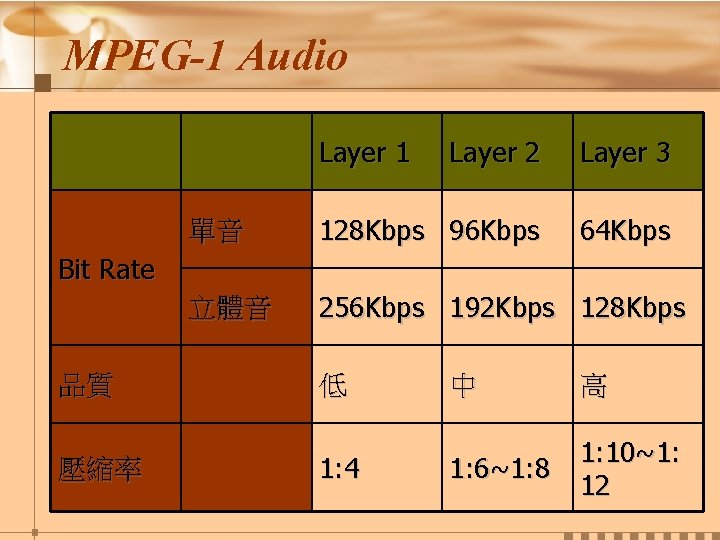

MPEG-1 Audio Layer 1 Layer 2 Layer 3 單音 128 Kbps 96 Kbps 64 Kbps 立體音 256 Kbps 192 Kbps 128 Kbps Bit Rate 品質 壓縮率 低 1: 4 中 高 1: 6~1: 8 1: 10~1: 12

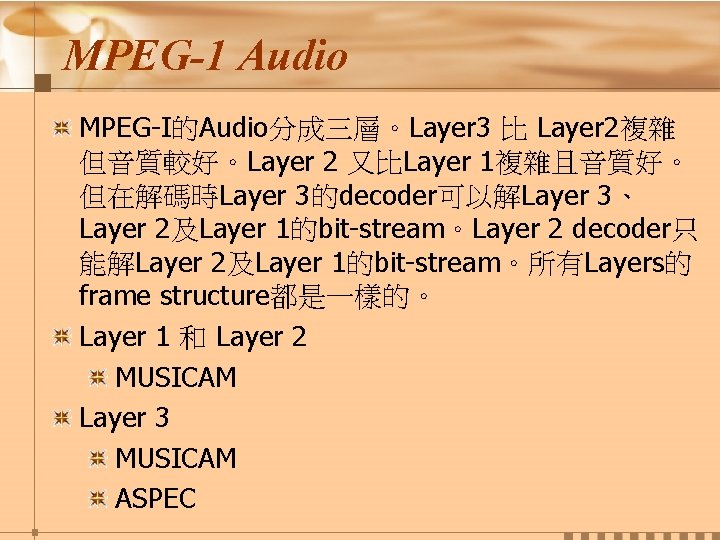

MPEG-1 Audio MPEG-I的Audio分成三層。Layer 3 比 Layer 2複雜 但音質較好。Layer 2 又比Layer 1複雜且音質好。 但在解碼時Layer 3的decoder可以解Layer 3、 Layer 2及Layer 1的bit-stream。Layer 2 decoder只 能解Layer 2及Layer 1的bit-stream。所有Layers的 frame structure都是一樣的。 Layer 1 和 Layer 2 MUSICAM Layer 3 MUSICAM ASPEC

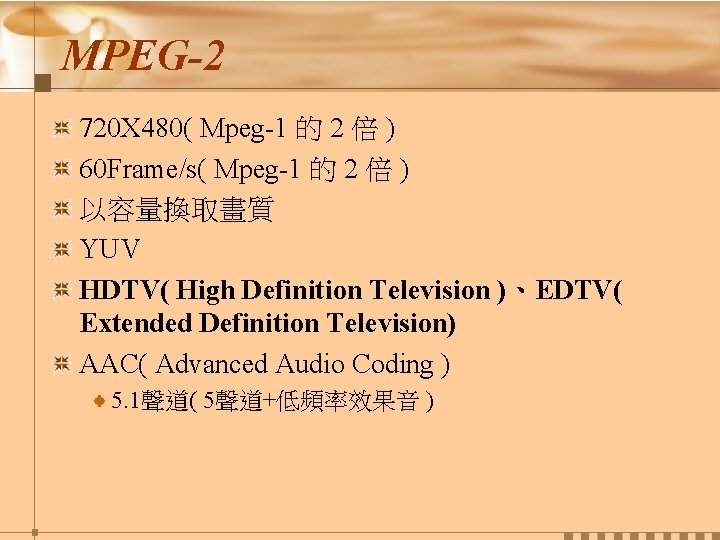

MPEG-2 720 X 480( Mpeg-1 的 2 倍 ) 60 Frame/s( Mpeg-1 的 2 倍 ) 以容量換取畫質 YUV HDTV( High Definition Television )、EDTV( Extended Definition Television) AAC( Advanced Audio Coding ) 5. 1聲道( 5聲道+低頻率效果音 )

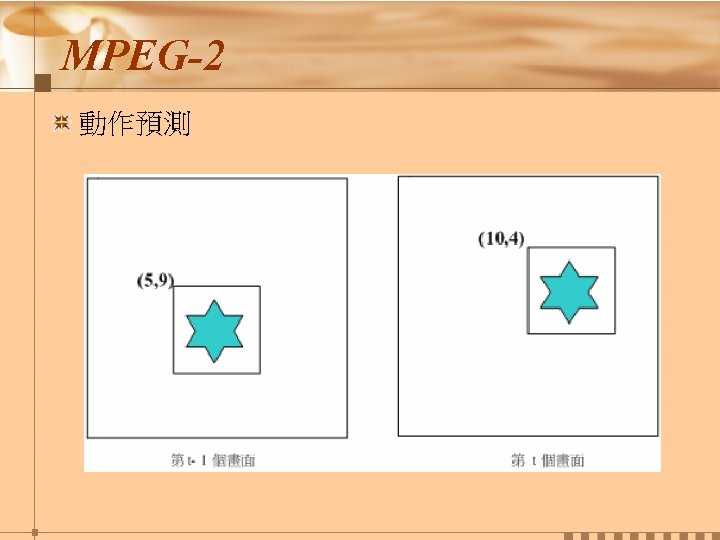

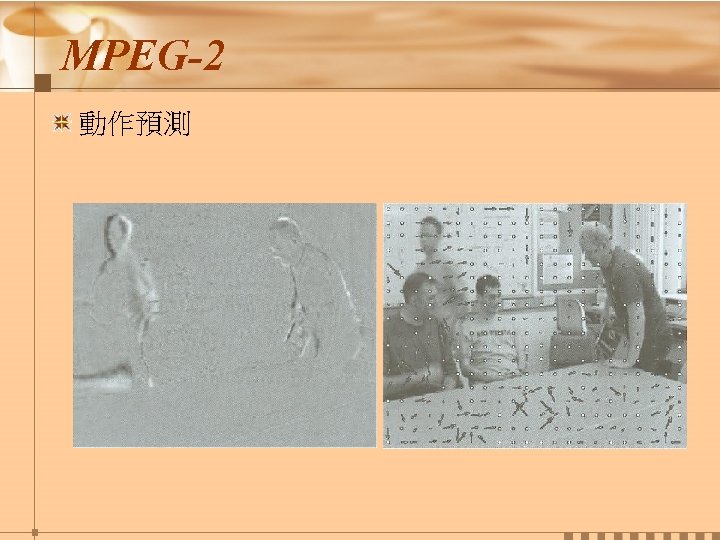

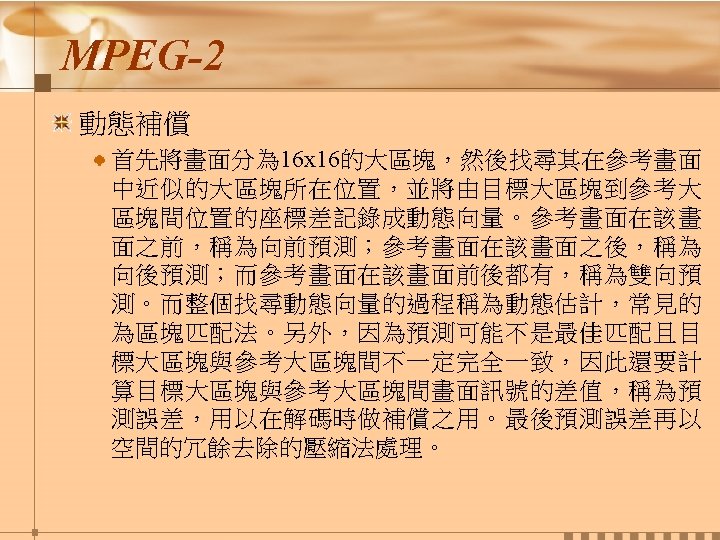

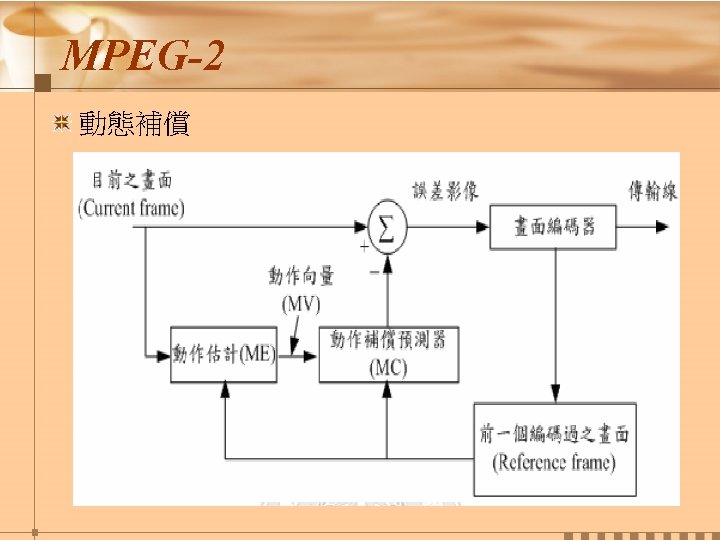

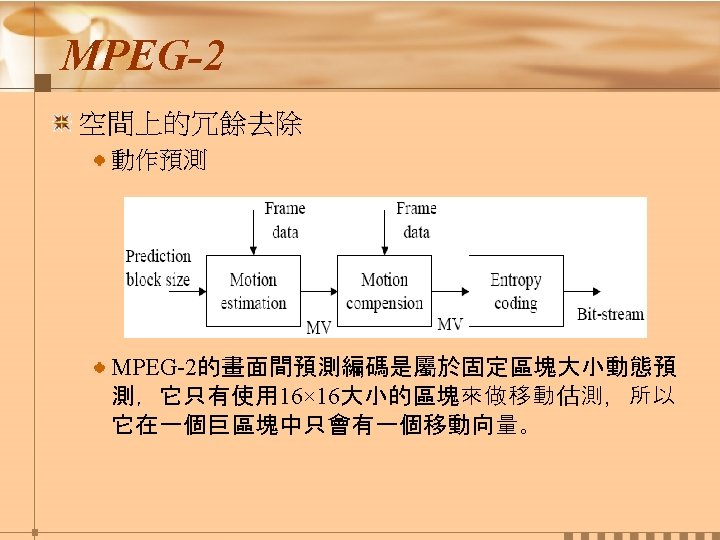

MPEG-2 動作預測 方塊 位置 Motion Vector Current Frame Reference Frame

MPEG 3 Mbps 80 Mbps 5~10 Mbps 1. 38 Mbps 6. 5 Mbps 0. 88 Mbps 352 X 288 1920 X 1152 720 X 576 352 X 288 720 X 576

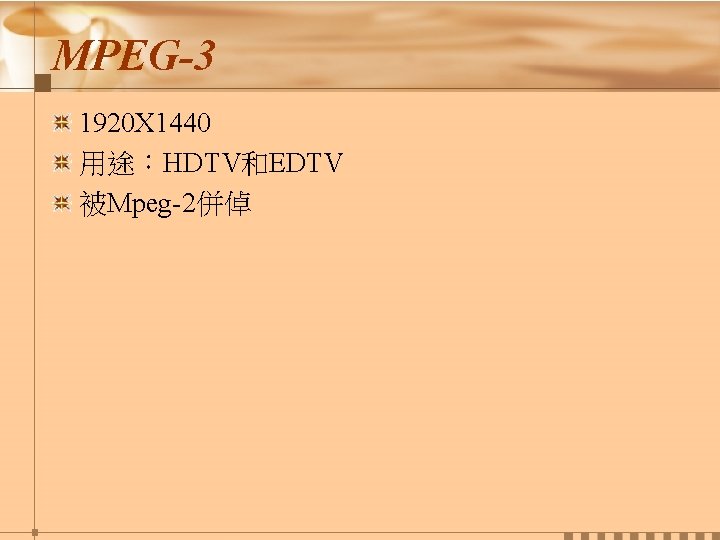

MPEG-3 1920 X 1440 用途：HDTV和EDTV 被Mpeg-2併倬

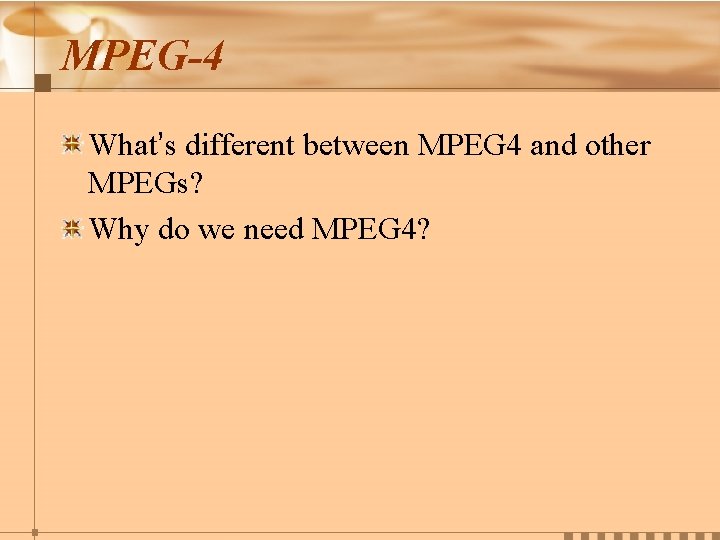

MPEG-4 What’s different between MPEG 4 and other MPEGs? Why do we need MPEG 4?

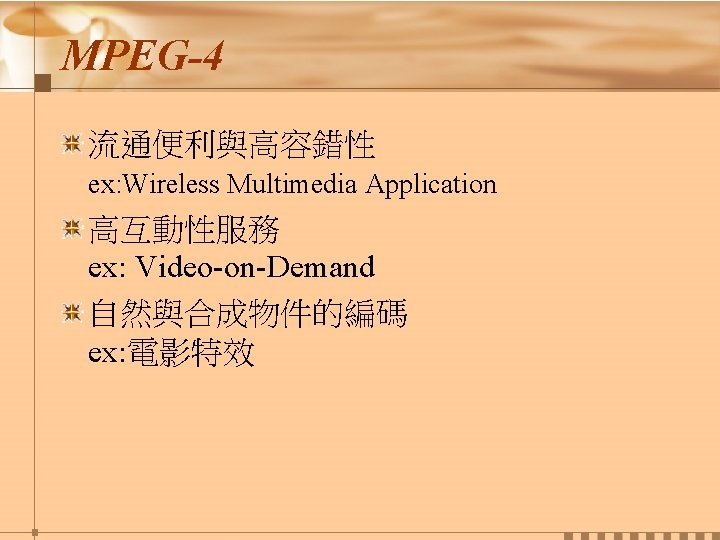

MPEG-4 流通便利與高容錯性 ex: Wireless Multimedia Application 高互動性服務 ex: Video-on-Demand 自然與合成物件的編碼 ex: 電影特效

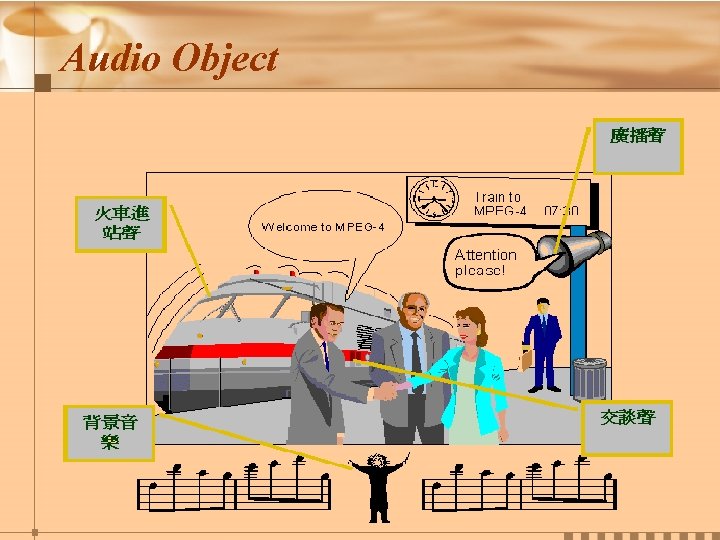

Audio Object

Video Object

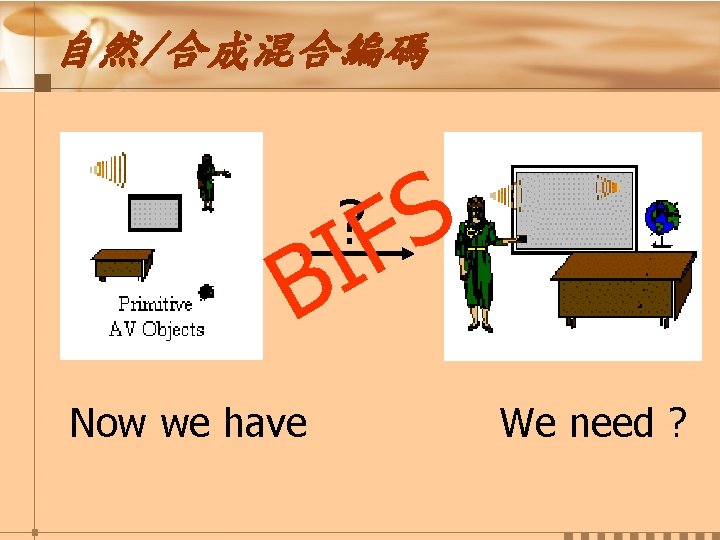

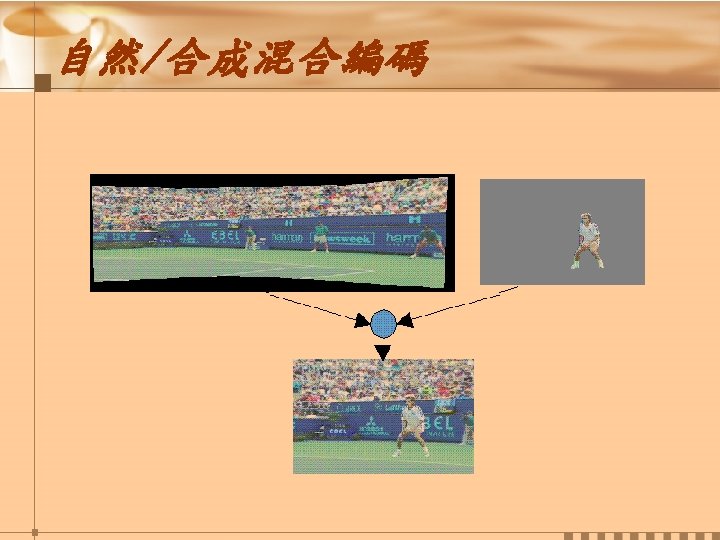

自然/合成混合編碼 S F I B ? Now we have We need ?

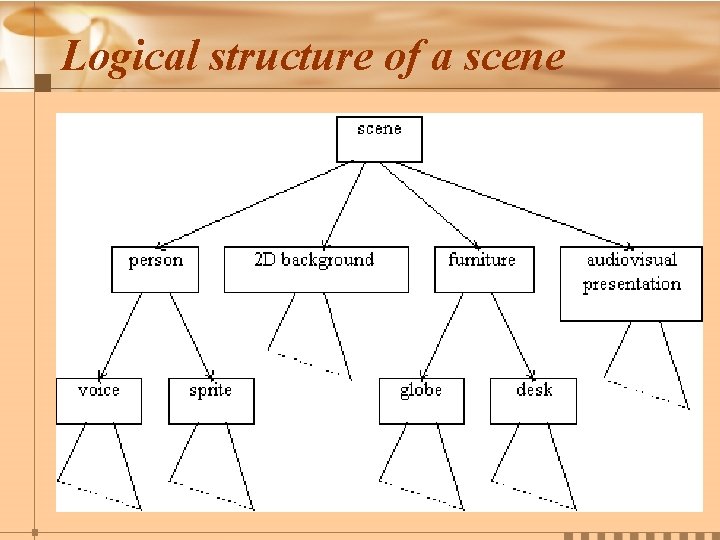

Logical structure of a scene

Logical structure of a scene

MPEG-4 object-based architecture

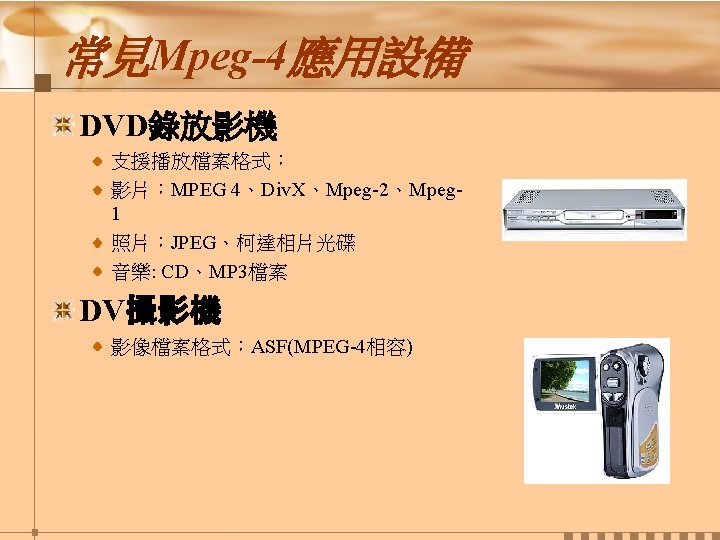

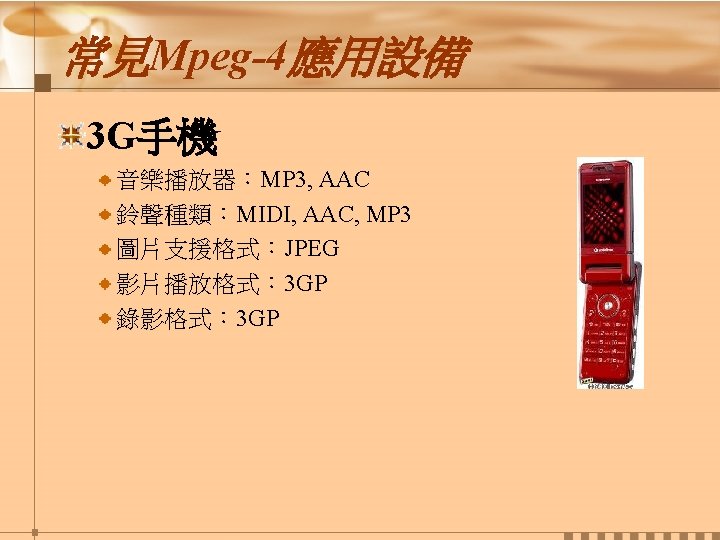

常見Mpeg-4應用設備 Video i. Pod 音訊：AAC、Protected AAC（i. Tunes ）、MP 3 VBR、 Audible、Apple Lossless、WAV、AIFF 照片：JPEG、BMP、GIF、TIFF、PSD（僅限 Mac）和 PNG 格式 視訊支援：H. 264(768 Kbps，320 x 240, 30 fps) 音訊格式：. m 4 v, . mp 4 與. mov MPEG-4 視訊影片：最高可達 2. 5 Mbps，480 x 480，每秒 30 影格 MP 4影音播放器 音樂格式：MP 3, WMA, OGG, AC 3 視頻格式：AVI, MPEG 1, MPEG 2, MPEG 4, VOB, DAT 圖片格式：JPG, 最大YUV 4800*3600 pixels, 支援圖片 流覽功能
