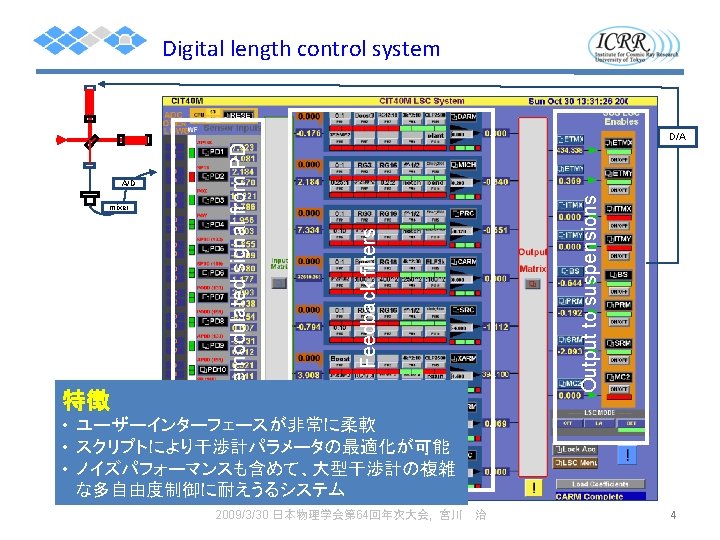

CLIO用デジタル制御システムの構築 • Ad. LIGO用に開発されて いるコンパクトなデジタ ル制御システムをCLIO 専用に新たに構築 8 core, PCIe based PC with Cent. OS 5. 2 ADC: 32 ch/枚 DAC: 16 ch/枚 Binary Output: 32 ch/枚 Real time PC Anti Imaging filters Anti Alias filters timing ADC/DAC 2009/3/30 日本物理学会第 64回年次大会, 宮川 治 5

Pictures • pic Anti Imaging filters Anti Alias filters timing Real time PC ADC/DAC In Expansion Chasis 8 core, PCIe based PC with Cent. OS 5. 2 ADC: 32 ch/枚、$4 K DAC: 16 ch/枚、$3. 5 K 2009/3/30 日本物理学会第 64回年次大会, Binary Output: 32 ch/枚、$250 Timing slave board 宮川 治 6

CLIO用デジタル制御システムの構築 • test Expansion Chasis Anti Imaging filters 8 ch/board ADC 32 ch/枚 DAC 16 ch/枚 To Real time PC 2009/3/30 日本物理学会第 64回年次大会, 宮川 治 7

CLIO Digital Front-End ④③ ① ② ④

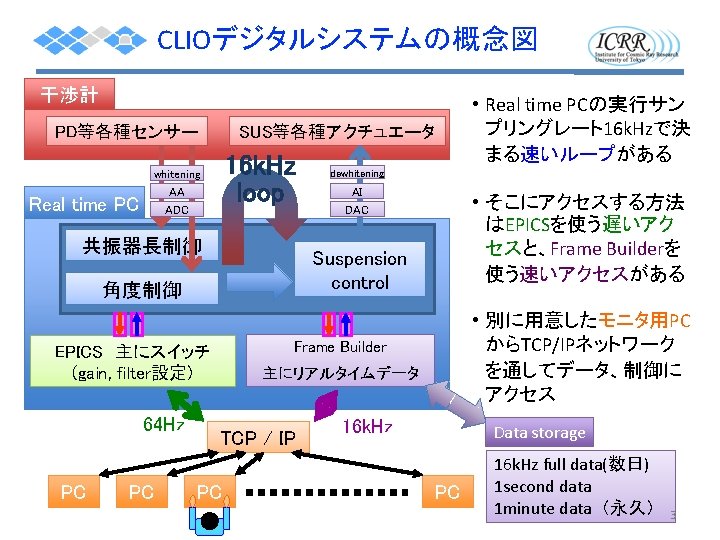

CLIO digital block diagram: 1 st stage Operation PC General linux for operation, monitor GPS timing slave Real time front end timing card Real time PC LSC 6 ch timing master IOO 4 ch Expansion chassis timing card 16 k. Hz 32 ch ADCx 1 16 k. Hz 16 ch DACx 1 I/O Bx 1 whitening filter AA filter AI filter dewhitening filter 2009/9/10 日本物理学会秋期大会, 宮川 PEM 4 ch 治 coil driver 4 ch
