Motorzaag Theoretische onderbouwing als voorbereiding op de praktijk
Motorzaag Theoretische onderbouwing als voorbereiding op de praktijk Motorzaag theorie GLTM
Lessenopbouw • • • Les 1 Introductie Les 2 De bouw van de motorzaag Les 3 Veiligheid Les 4 Onderhoud Les 5 Het werken met de motorzaag Toets o. l. v. A. Welhuis Motorzaag theorie GLTM
Les 1 Introductie • • Filmpje Boom zagen (1 min) Filmpje Artie (0, 5 min) Wat weten we al? D. m. v. mindmap Wat willen we weten? D. m. v. boodschappenlijst • Wat gaan we de volgende les doen? • Beoordeling Stoas invullen Motorzaag theorie GLTM
Mindmap • 4 groepen, elke groep 1 woord, wat heeft ermee te maken, 3 minuten wisselen. (12 minuten) – Onderdelen van de motorzaag – Gereedschappen bij het werken met de mkz – Veiligheid bij het werken met de motorzaag – Onderhoud van de motorzaag • Bespreken. (10 min) Motorzaag theorie GLTM
Wat willen we weten? • Boodschappenlijst maken (5 min) • Schrijf vragen op die je beantwoord wilt hebben tijdens deze lessenreeks • We gaan nu niet op vragen of discussies in • Vragen doornemen (10 min) Motorzaag theorie GLTM
Vandaag • Wat weten we al • Wat willen we weten • Wat gaat er komen Motorzaag theorie GLTM

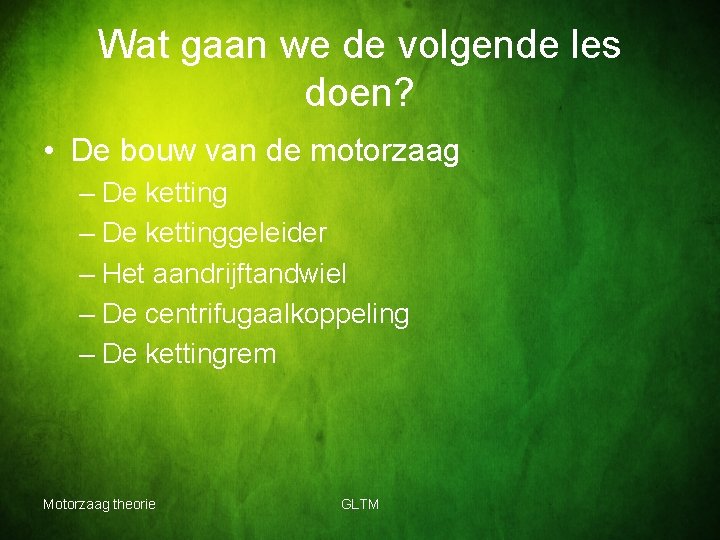

Wat gaan we de volgende les doen? • De bouw van de motorzaag – De kettinggeleider – Het aandrijftandwiel – De centrifugaalkoppeling – De kettingrem Motorzaag theorie GLTM
Les 2 Bouw van de kettingzaag • Vorige les introductie • Vandaag behandelen – De kettinggeleider – Het aandrijftandwiel – De centrifugaalkoppeling – De kettingrem Motorzaag theorie GLTM
Algemeen 2 takt motor Stihl motomix Olie Motorzaag theorie GLTM
De Ketting Motorzaag theorie GLTM
Ketting Geleiding (verminderen van een Kick Back) Doormiddel van de rondingen geleid de ketting de boom langs het scherp. (kick back kan niet altijd geheel voorkomen worden!) Motorzaag theorie GLTM
Dieptestelling Motorzaag theorie GLTM
Ketting geleider • • Ketting geleider Juiste spanning Smering 2 soorten geleiders – Roltopgeleider – Hardtopgeleider • Onderhoud Motorzaag theorie GLTM
Aandrijf tandwiel • Ster tandwiel • Ringtandwiel • Drijft de ketting aan door de aandrijfschakels van de ketting Motorzaag theorie GLTM
Centrifugaalkoppeling • Functies: – Het koppelen gas ketting gaat draaien – Het ontkoppelen gas los, ketting stopt – Het slippen overbelasting geen directe verbinding met de motor Motorzaag theorie GLTM
De kettingrem • Remband klemt zich om de koppelingstrommel • Door de kracht van een kick back, wordt de rem automatisch in werking gesteld • Handbescherming kan ook bediend worden Motorzaag theorie GLTM
Terugblik • • • Machine Ketting geleider Aandrijftandwiel Centrifugaalkoppeling Kettingrem Motorzaag theorie GLTM
Les 3 Veiligheid Motorzaag theorie GLTM
Inhoud • • Filmpje veilig werken Arbo-wet Maatregelen Veiligheid op de zaag PBM’ Gehoorbescherming Kickback Evt. foto’s Motorzaag theorie GLTM
Arbo-wet • Arbeidsomstandighedenwet (Arbo-wet) heeft regels opgesteld voor de veiligheid, gezondheid en het welzijn van de werknemers tijdens de arbeid. • Verantwoordelijk • Risico inventarisatie en evaluatie • © CE - gemarkeerd Motorzaag theorie GLTM
maatregelen • Bedieningspersoon: – Minimaal 18 jaar(bij zelfstandig werken) – Voldoende geschoold zijn • Minimum afstand 2 meter • Schadelijk voor de gezondheid kan zijn: – – – De werkplek De werkhouding Trillingen Lawaai Uitlaatgassen Motorzaag theorie GLTM
Veiligheid op de zaag 1. Schrijf voor jezelf onderdelen van de motorzaag op die veiligheid bieden(5 min) 2. Bespreek dit in 2 tallen en schrijf ze op. (5 min) 3. Klassikaal bespreken(5 -10 min) Motorzaag theorie GLTM
Veiligheid op de zaag • • Verbreed Handvat Kettingvanger Veiligheidsgas Trillingsniveau Veiligheidsschakels Kettingrem Valbeugel Motorzaag theorie • • • GLTM Beschermkap Centrifugaalkoppeling Gewicht Hanteerbaarheid Handvatverwarming
PBM’s(persoonlijke beschermingsmiddelen) • • • Voetbescherming Beenbescherming Hoofdbescherming Gehoorbescherming Gelaatsbescherming Handbescherming Motorzaag theorie GLTM
Gehoorbescherming • Boven 80 d. B(A) is er kans op blijvende gehoorbeschadiging • 105 d. B(A) motorzaag • Demping waarde • Soorten: – Oorkappen – Oordopjes en watjes – Plug Motorzaag theorie GLTM
Kick back • Veiligheidsschakels • Niet met de punt zagen • 65% van de ongelukken wordt veroorzaakt door KB Motorzaag theorie GLTM
Afsluiting • • • Arbo-wet Maatregelen Veiligheid op de zaag PBM’ Gehoorbescherming Kickback Motorzaag theorie GLTM
Foto’s Motorzaag theorie GLTM
Les 4 Onderhoud Wat moet er onderhouden worden en hoe vaak? Wat heb je hierbij nodig? Dat is het doel voor vandaag. Ga op internet op zoek naar het onderhoud dat je aan een machine moet doen. Maak hier een schema van. - Tijdens het werk - Dagelijks onderhoud - Periodiek onderhoud. 30 minuten de tijd. Daarna bespreken. Motorzaag theorie GLTM
Inhoud • • • Motor Kettinggeleider Tandwiel Koppeling en het naaldlager Frequentie Motorzaag theorie GLTM

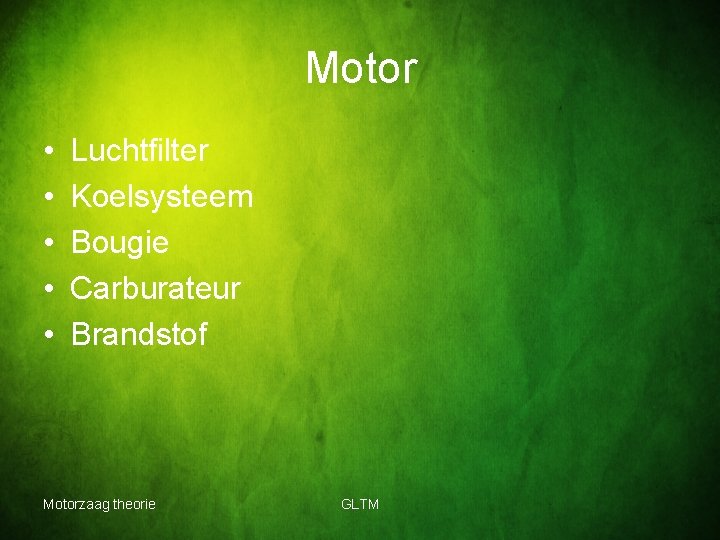

Motor • • • Luchtfilter Koelsysteem Bougie Carburateur Brandstof Motorzaag theorie GLTM
De ketting • • • Het scherpen van de beitels Slijphoeken Hulpmiddelen…. . Beitellengte De dieptesteller Motorzaag theorie GLTM
Veilen van de ketting • • • Veil altijd van binnen naar buiten Geleiderkanten op het dak en de dieptesteller rusten Horizontaal of 10 graden naar boven Strepen op de veilhouder evenwijdig aan de ketting Vijl bij onregelmatige beitellengte de kortste eerst. Veil bij regelmatige beitellengte eerst de botste en tel het aantal vijlstreken. Vijl daarna de rest van de ketting. Motorzaag theorie GLTM
Veilen/Slijpen Motorzaag theorie GLTM
Ketting geleider Motorzaag theorie GLTM
Tandwiel • Controleren of deze versleten is. Motorzaag theorie GLTM
Koppeling en Naaldlager • Centrifugaal koppeling controleren op eventueel geknapte veren. • Naaldlager eventueel smeren Motorzaag theorie GLTM
Frequentie • Hoe vaak moet je welk onderhoud doen? Motorzaag theorie GLTM
Tijdens het werk • • Kettingscherpte Ketting spanning Kettingrem Stilstaande ketting bij stationair draaien. Motorzaag theorie GLTM
Dagelijks onderhoud. • • • Bramen op geleider Scherpte van de ketting Reinigen van de geleider Zijkap schoonmaken Luchtfilter Bouten en moeren Motorzaag theorie GLTM
Periodiek onderhoud • • • De geleider AV rubbers Koelsysteem Bougie Starterinrichting Tandwiel Motorzaag theorie GLTM
Les 5 Het werken met de motorzaag Motorzaag theorie GLTM

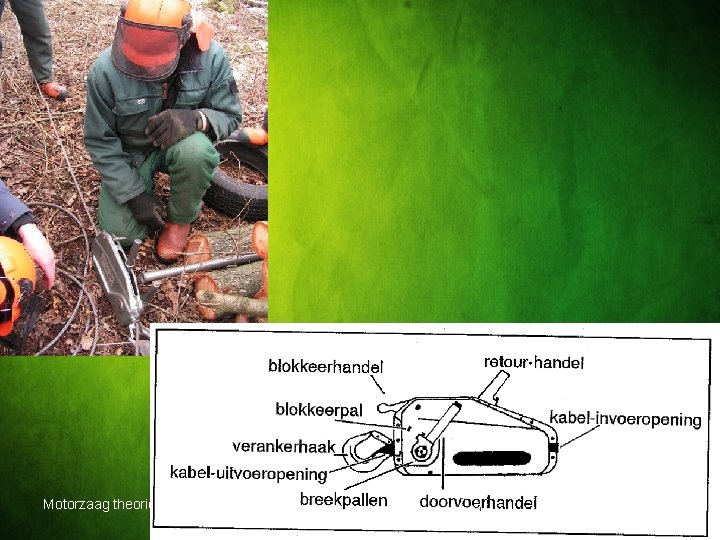

Hulpmiddelen “Velhevel” kantelhaak combinatie 2 soorten, grote en kleine om bij het uitsnoeien boom te kunnen draaien Hamer en de wiggen bomen laten vallen in een richting die niet de valrichting is Handlier om zware bomen te vellen of zekerheid bij gebouwen etc. Veldkar verplaatsen van boomstammen Motorzaag theorie GLTM
Motorzaag theorie GLTM
Motorzaag theorie GLTM
Motorzaag theorie GLTM
Motorzaag theorie GLTM

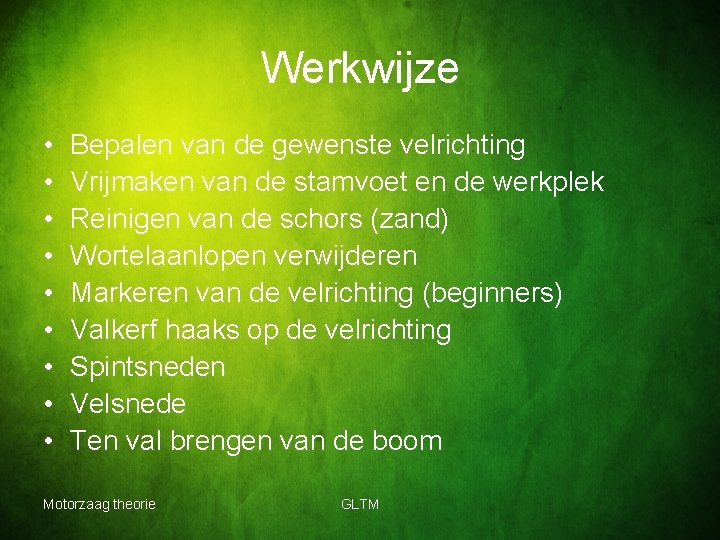

Werkwijze • • • Bepalen van de gewenste velrichting Vrijmaken van de stamvoet en de werkplek Reinigen van de schors (zand) Wortelaanlopen verwijderen Markeren van de velrichting (beginners) Valkerf haaks op de velrichting Spintsneden Velsnede Ten val brengen van de boom Motorzaag theorie GLTM
Wortelvoet & Valkerf 1/5 Motorzaag theorie GLTM
Spint snede 1/10, 2 cm hoger dan de valkerf zool Motorzaag theorie GLTM
Val snede & Breuklijst 1/10 Motorzaag theorie GLTM
wig Motorzaag theorie GLTM
lichaamshouding Motorzaag theorie GLTM
Motorzaag theorie GLTM
wig Motorzaag theorie GLTM

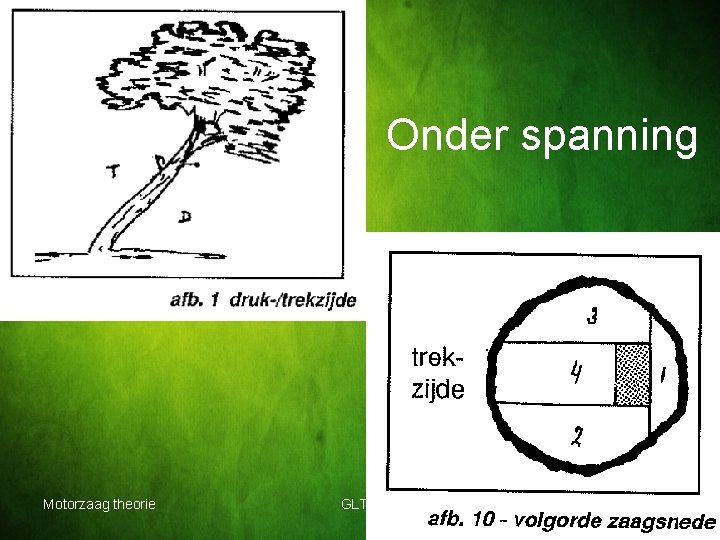

Onder spanning Motorzaag theorie GLTM
Uitsnoeien Motorzaag theorie GLTM
Toets • Presentatie • Outdoor life Outdoor manager 1 Bronnen Motorkettingzaag Motorzaag theorie GLTM
