Motoros láncfűrész v Alkalmazása: – fák, ágak eltávolítása, darabolása – tetőszerkezetek, nyílászárók faanyagainak vágása – Vékonyabb lemezek átvágása (RHD mentőfűrész) – Könnyűszerkezetek falai

A parancsnokságon rendszeresített láncfűrészek adatai MŰSZAKI ADATOK STIHL 018 STIHL 046 HUSQVARNA 365 LÖKETTÉRFOGAT 31, 8 CM 76, 5 CM 3 65, 1 TELJESÍTMÉNY 1, 2 KW 4, 1 KW 3, 4 KW ÜZEMANYAGTARTÁLY 0, 25 L 0, 8 L 0, 77 L OLJTARTÁLY 0, 325 L 0, 42 L SÚLY 3, 9 KG 6, 5 KG 6 KG GYERTYA SZIKRA 0, 5 MM GYÚJTÓRENDSZER MÁGNESGYÚJTÁSMÁG

v 1 Porlasztóház fedél v 2 Gyújtógyertya v 3 Nyomáscsökkentő szelep v 4 Láncfék v 5 Lánckerék v 6 Lánckerékház fedél v 7 Láncfogó v 9 Gyors láncfeszítő v 10 Rönktámasz 11 Vezető lemez 12 Fűrészlánc

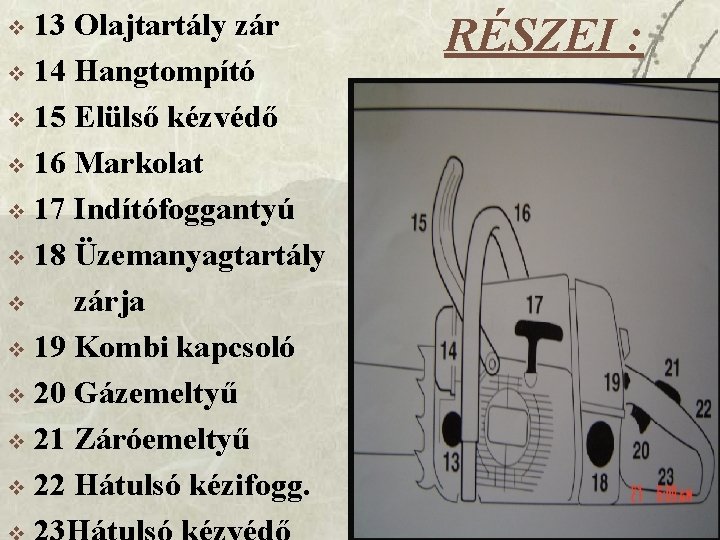

13 Olajtartály zár v 14 Hangtompító v 15 Elülső kézvédő v 16 Markolat v 17 Indítófoggantyú v 18 Üzemanyagtartály v zárja v 19 Kombi kapcsoló v 20 Gázemeltyű v 21 Záróemeltyű v 22 Hátulsó kézifogg. v RÉSZEI :

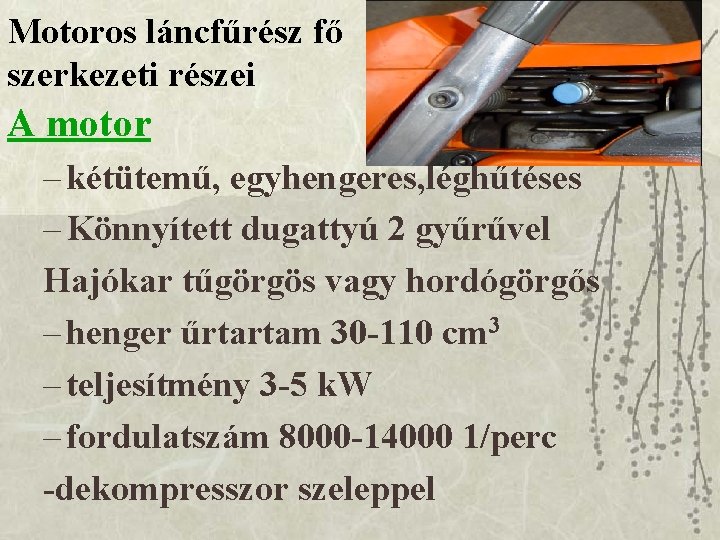

Motoros láncfűrész fő szerkezeti részei A motor – kétütemű, egyhengeres, léghűtéses – Könnyített dugattyú 2 gyűrűvel Hajókar tűgörgös vagy hordógörgős – henger űrtartam 30 -110 cm 3 – teljesítmény 3 -5 k. W – fordulatszám 8000 -14000 1/perc -dekompresszor szeleppel

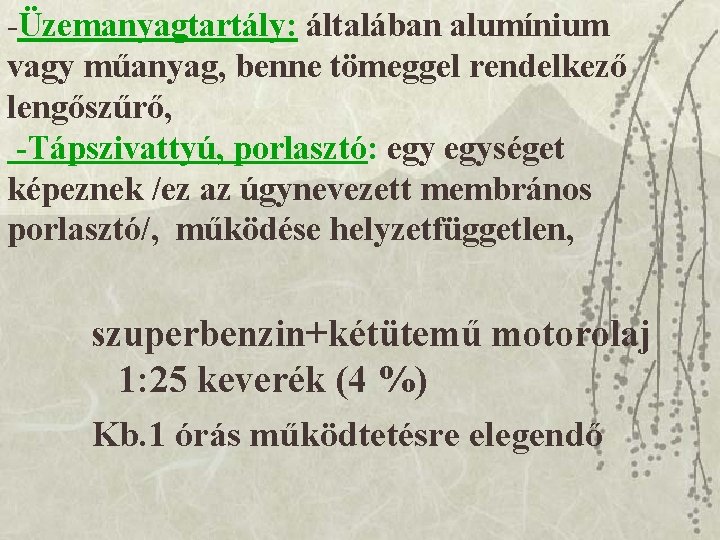

-Üzemanyagtartály: általában alumínium vagy műanyag, benne tömeggel rendelkező lengőszűrő, -Tápszivattyú, porlasztó: egységet képeznek /ez az úgynevezett membrános porlasztó/, működése helyzetfüggetlen, szuperbenzin+kétütemű motorolaj 1: 25 keverék (4 %) Kb. 1 órás működtetésre elegendő

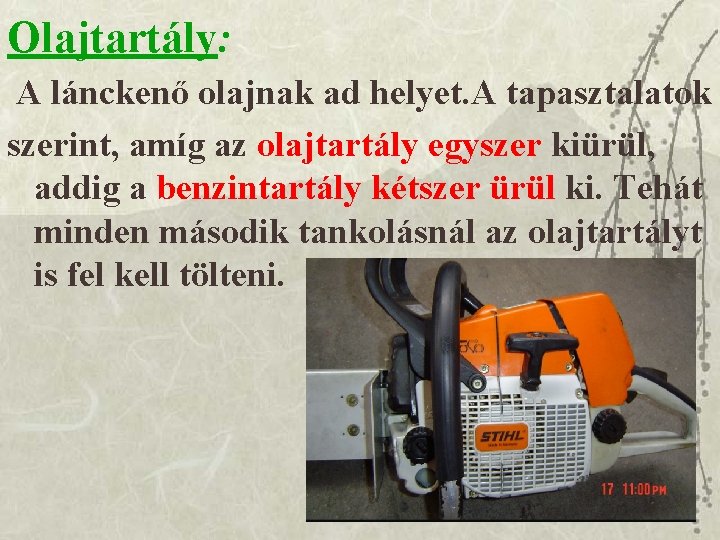

Olajtartály: A lánckenő olajnak ad helyet. A tapasztalatok szerint, amíg az olajtartály egyszer kiürül, addig a benzintartály kétszer ürül ki. Tehát minden második tankolásnál az olajtartályt is fel kell tölteni.

Láncolajzó kenőrendszer: Fogaskerékkel vagy végtelenített csigával, a főtengelyről közvetlenül meghajtott általában dugattyús szivattyú. Az olajszállítás a legtöbb típusnál állítható. A használható kenőolajak: Hikomol-K, Szintetikus láncolaj

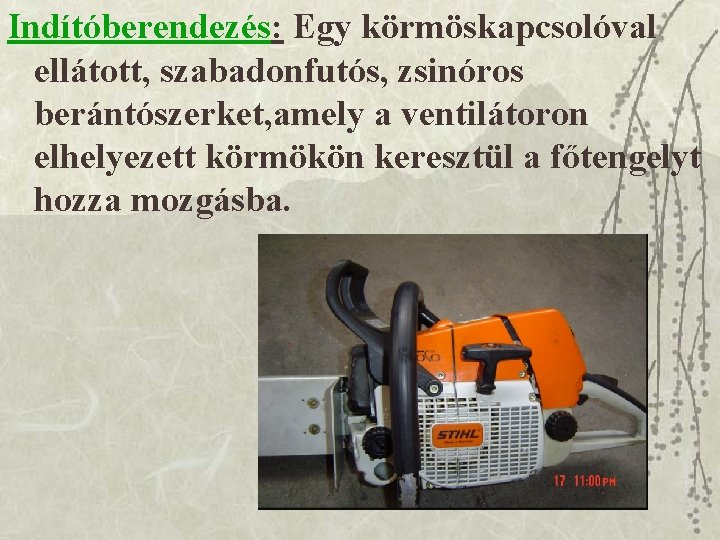

Indítóberendezés: Egy körmöskapcsolóval ellátott, szabadonfutós, zsinóros berántószerket, amely a ventilátoron elhelyezett körmökön keresztül a főtengelyt hozza mozgásba.

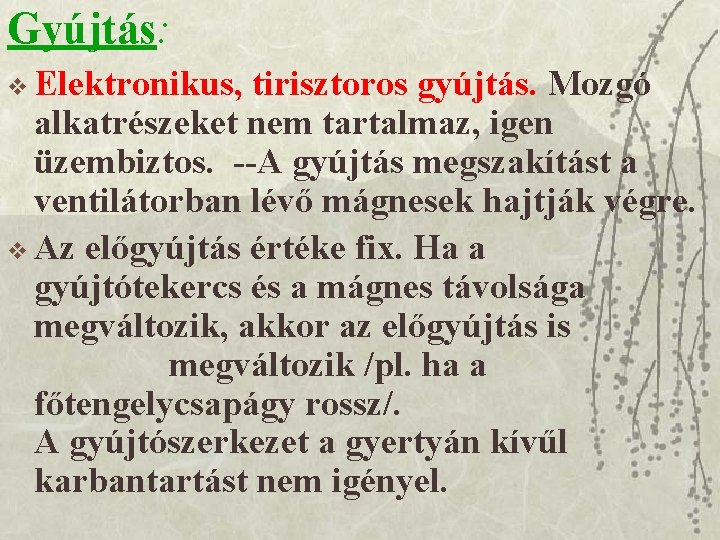

Gyújtás: v Elektronikus, tirisztoros gyújtás. Mozgó alkatrészeket nem tartalmaz, igen üzembiztos. --A gyújtás megszakítást a ventilátorban lévő mágnesek hajtják végre. v Az előgyújtás értéke fix. Ha a gyújtótekercs és a mágnes távolsága megváltozik, akkor az előgyújtás is megváltozik /pl. ha a főtengelycsapágy rossz/. A gyújtószerkezet a gyertyán kívűl karbantartást nem igényel.

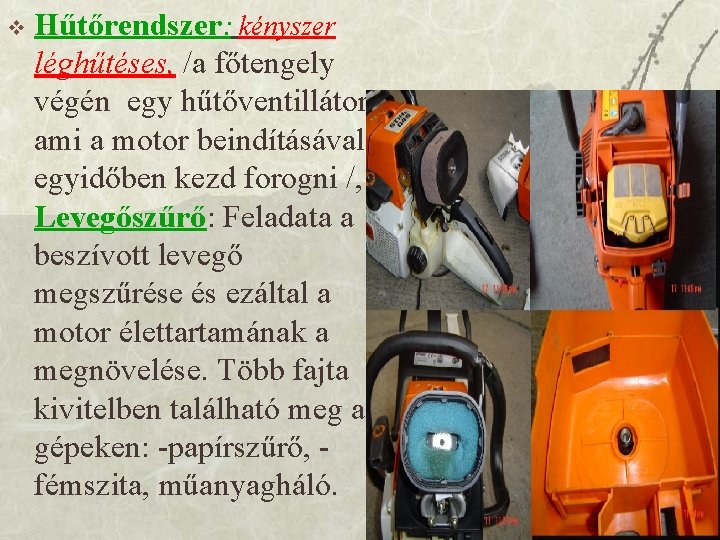

v Hűtőrendszer: kényszer léghűtéses, /a főtengely végén egy hűtőventillátor, ami a motor beindításával egyidőben kezd forogni /, Levegőszűrő: Feladata a beszívott levegő megszűrése és ezáltal a motor élettartamának a megnövelése. Több fajta kivitelben található meg a gépeken: -papírszűrő, fémszita, műanyagháló.

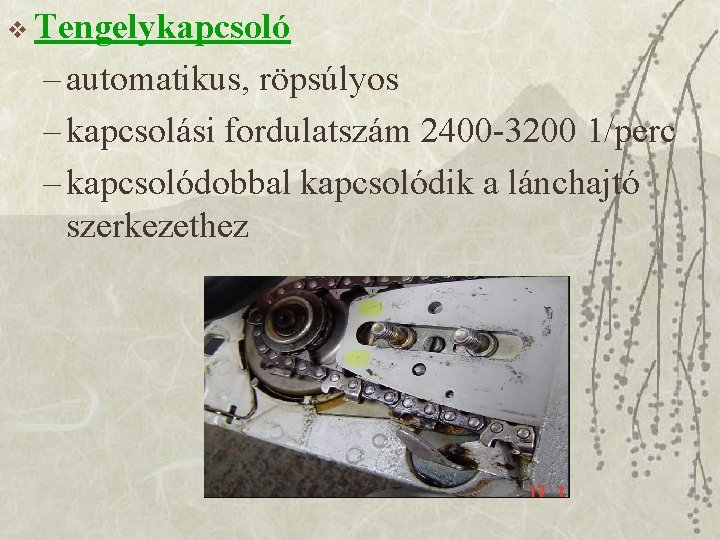

v Tengelykapcsoló – automatikus, röpsúlyos – kapcsolási fordulatszám 2400 -3200 1/perc – kapcsolódobbal kapcsolódik a lánchajtó szerkezethez

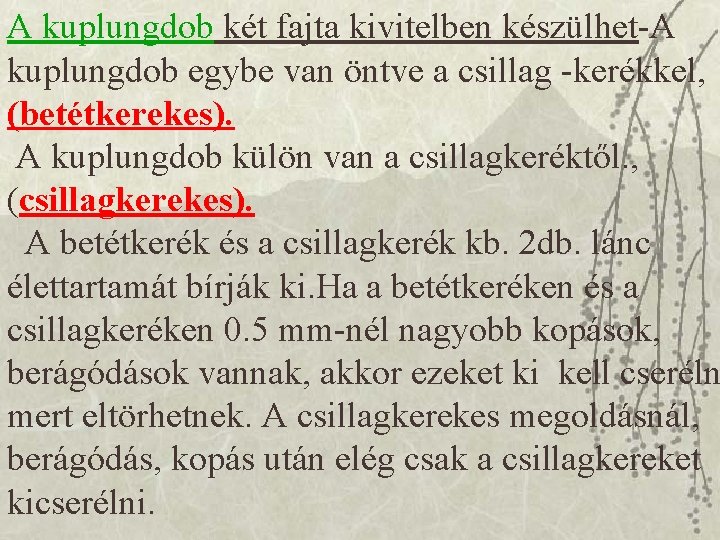

A kuplungdob két fajta kivitelben készülhet-A kuplungdob egybe van öntve a csillag -kerékkel, (betétkerekes). A kuplungdob külön van a csillagkeréktől. , (csillagkerekes). A betétkerék és a csillagkerék kb. 2 db. lánc élettartamát bírják ki. Ha a betétkeréken és a csillagkeréken 0. 5 mm-nél nagyobb kopások, berágódások vannak, akkor ezeket ki kell cseréln mert eltörhetnek. A csillagkerekes megoldásnál, berágódás, kopás után elég csak a csillagkereket kicserélni.

Vezetőlemez 5 mm vastag, többrétegű, peremén lánc vastagságának megfelelő horony – rögzítőnyílással, olajozó furatokkal ellátott – orrkerekes, orrpáncélos kivitel jellemző adatok: hasznos vágási hossz – felszerelhető lánc hossza – (hajtótagok száma) – horony szélessége mm – orrkerekes típusnál – a láncosztás jelzése

FŰRÉSZLÁNC normál(standard) és nagyteljesítményű (szuper) Fűrészfog jobbos balos Mélységhatároló –Hajtótagok –láncszerkezet meghajtása –lánc rögzítése a vezetőlemezen –Hevederek –szegecses összekötő tagok

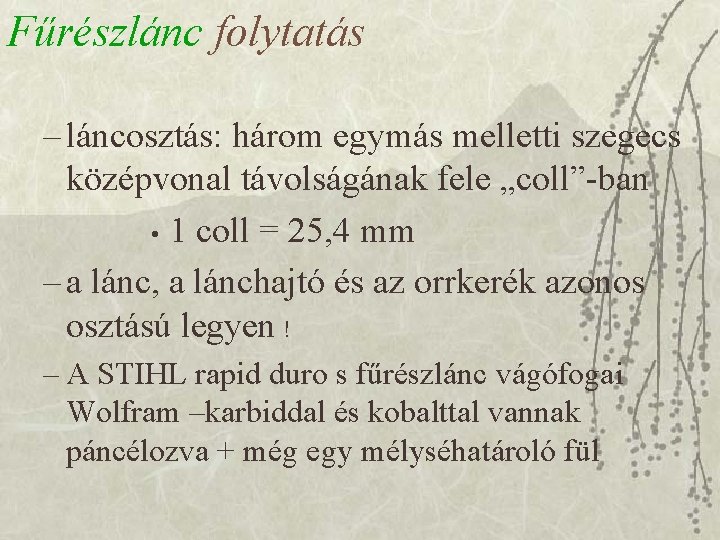

Fűrészlánc folytatás – láncosztás: három egymás melletti szegecs középvonal távolságának fele „coll”-ban • 1 coll = 25, 4 mm – a lánc, a lánchajtó és az orrkerék azonos osztású legyen ! – A STIHL rapid duro s fűrészlánc vágófogai Wolfram –karbiddal és kobalttal vannak páncélozva + még egy mélyséhatároló fül

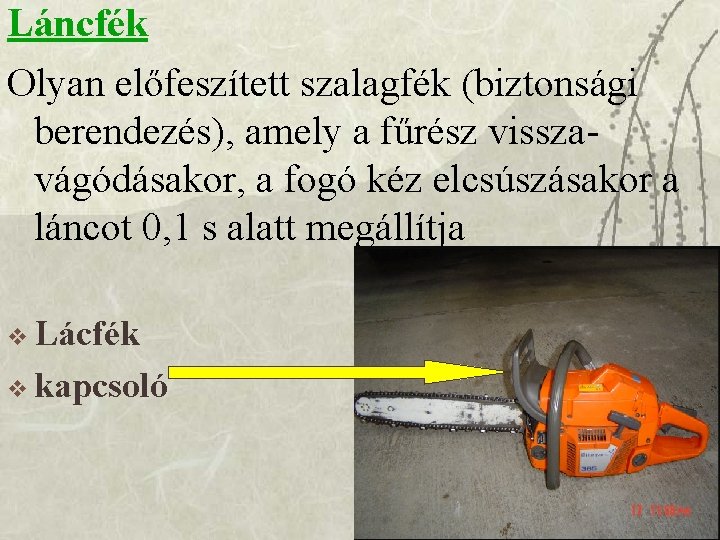

Láncfék Olyan előfeszített szalagfék (biztonsági berendezés), amely a fűrész visszavágódásakor, a fogó kéz elcsúszásakor a láncot 0, 1 s alatt megállítja v Lácfék v kapcsoló

Gázadagoló szerkezet –gázkar retesz –gázkar v Láncfogó láncszakadás esetén a kezelő felé mozgó láncot megfogja

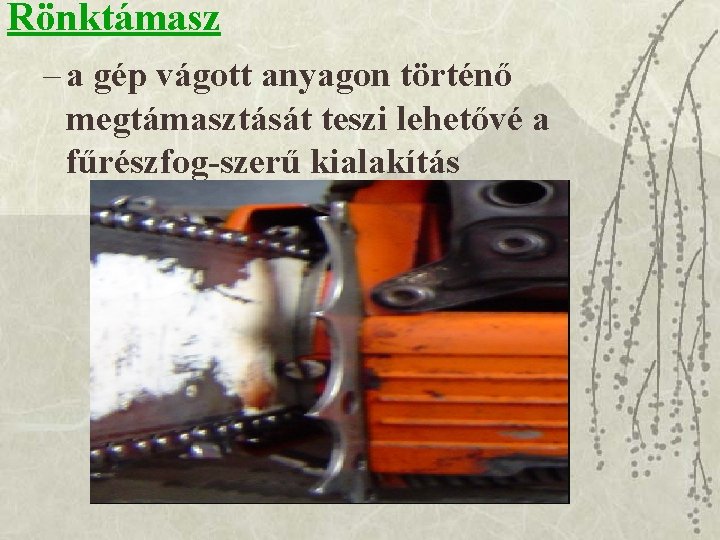

Rönktámasz – a gép vágott anyagon történő megtámasztását teszi lehetővé a fűrészfog-szerű kialakítás

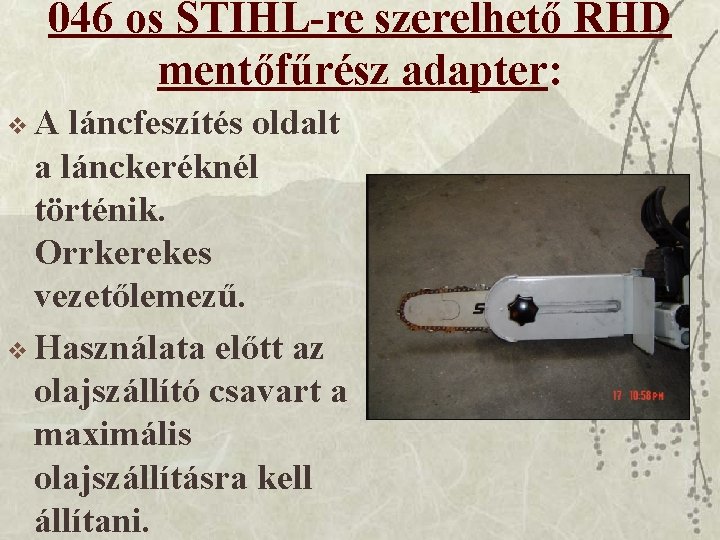

046 os STIHL-re szerelhető RHD mentőfűrész adapter: v. A láncfeszítés oldalt a lánckeréknél történik. Orrkerekes vezetőlemezű. v Használata előtt az olajszállító csavart a maximális olajszállításra kell állítani.

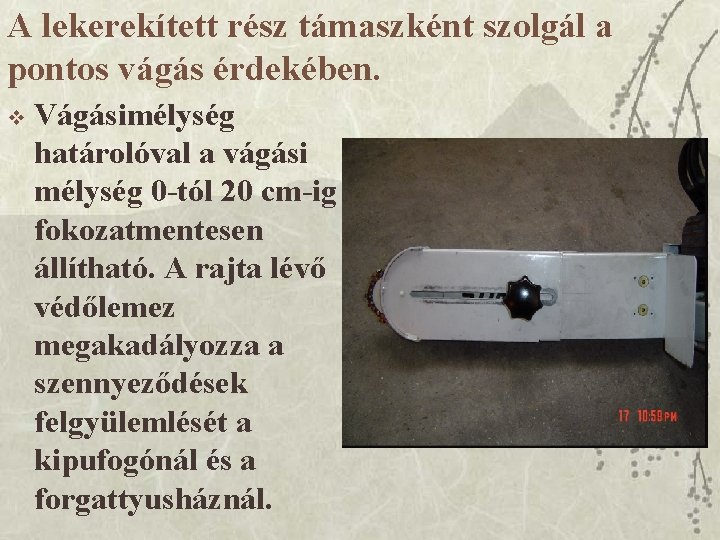

A lekerekített rész támaszként szolgál a pontos vágás érdekében. v Vágásimélység határolóval a vágási mélység 0 -tól 20 cm-ig fokozatmentesen állítható. A rajta lévő védőlemez megakadályozza a szennyeződések felgyülemlését a kipufogónál és a forgattyusháznál.

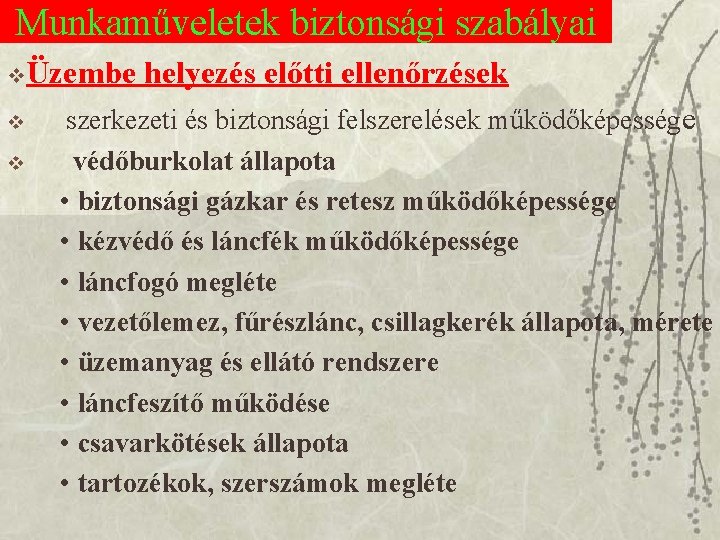

Munkaműveletek biztonsági szabályai vÜzembe v v helyezés előtti ellenőrzések szerkezeti és biztonsági felszerelések működőképessége védőburkolat állapota • biztonsági gázkar és retesz működőképessége • kézvédő és láncfék működőképessége • láncfogó megléte • vezetőlemez, fűrészlánc, csillagkerék állapota, mérete • üzemanyag és ellátó rendszere • láncfeszítő működése • csavarkötések állapota • tartozékok, szerszámok megléte

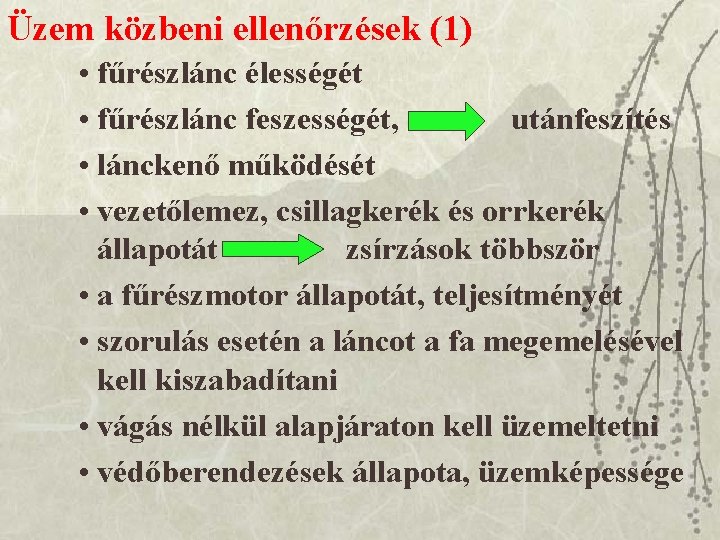

Üzem közbeni ellenőrzések (1) • fűrészlánc élességét • fűrészlánc feszességét, utánfeszítés • lánckenő működését • vezetőlemez, csillagkerék és orrkerék állapotát zsírzások többször • a fűrészmotor állapotát, teljesítményét • szorulás esetén a láncot a fa megemelésével kell kiszabadítani • vágás nélkül alapjáraton kell üzemeltetni • védőberendezések állapota, üzemképessége

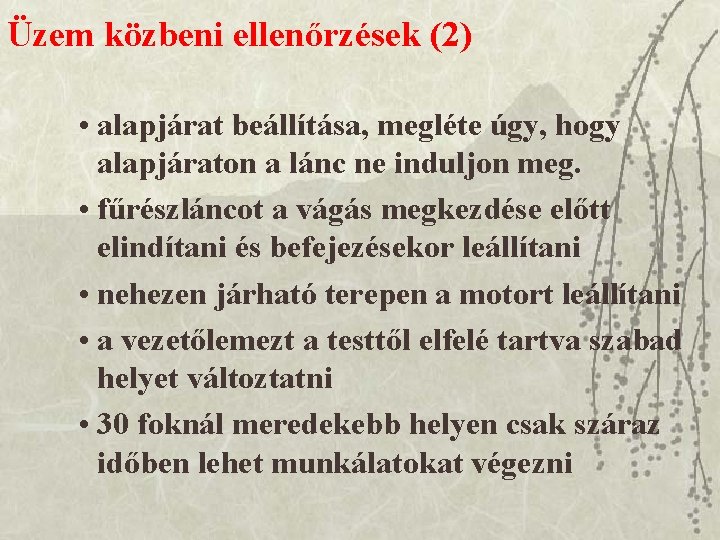

Üzem közbeni ellenőrzések (2) • alapjárat beállítása, megléte úgy, hogy alapjáraton a lánc ne induljon meg. • fűrészláncot a vágás megkezdése előtt elindítani és befejezésekor leállítani • nehezen járható terepen a motort leállítani • a vezetőlemezt a testtől elfelé tartva szabad helyet változtatni • 30 foknál meredekebb helyen csak száraz időben lehet munkálatokat végezni

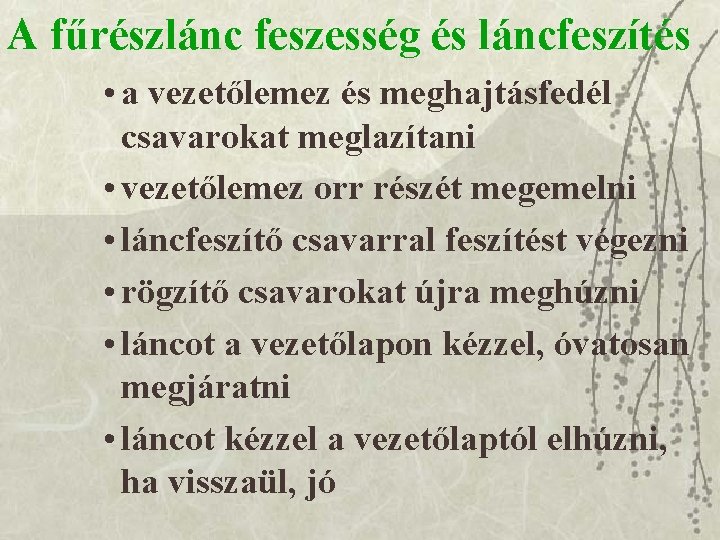

A fűrészlánc feszesség és láncfeszítés • a vezetőlemez és meghajtásfedél csavarokat meglazítani • vezetőlemez orr részét megemelni • láncfeszítő csavarral feszítést végezni • rögzítő csavarokat újra meghúzni • láncot a vezetőlapon kézzel, óvatosan megjáratni • láncot kézzel a vezetőlaptól elhúzni, ha visszaül, jó

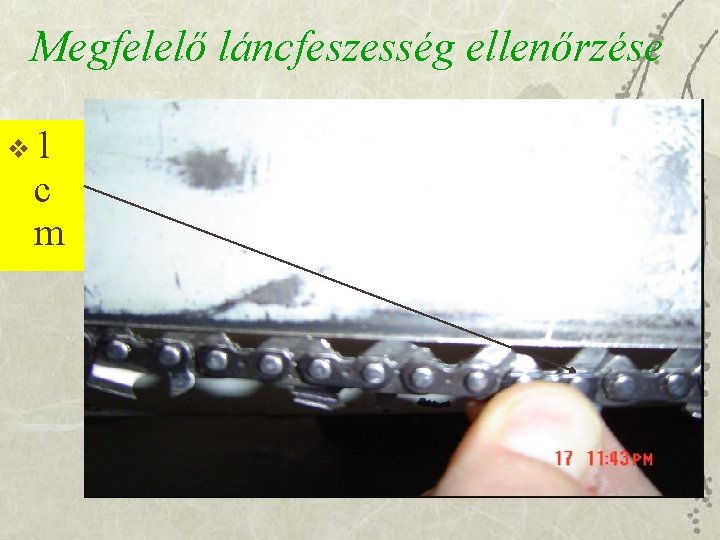

Megfelelő láncfeszesség ellenőrzése v 1 c m

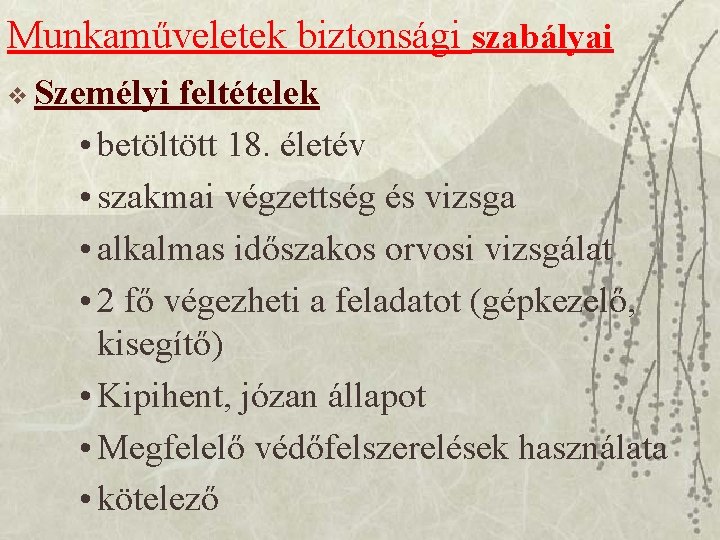

Munkaműveletek biztonsági szabályai v Személyi feltételek • betöltött 18. életév • szakmai végzettség és vizsga • alkalmas időszakos orvosi vizsgálat • 2 fő végezheti a feladatot (gépkezelő, kisegítő) • Kipihent, józan állapot • Megfelelő védőfelszerelések használata • kötelező

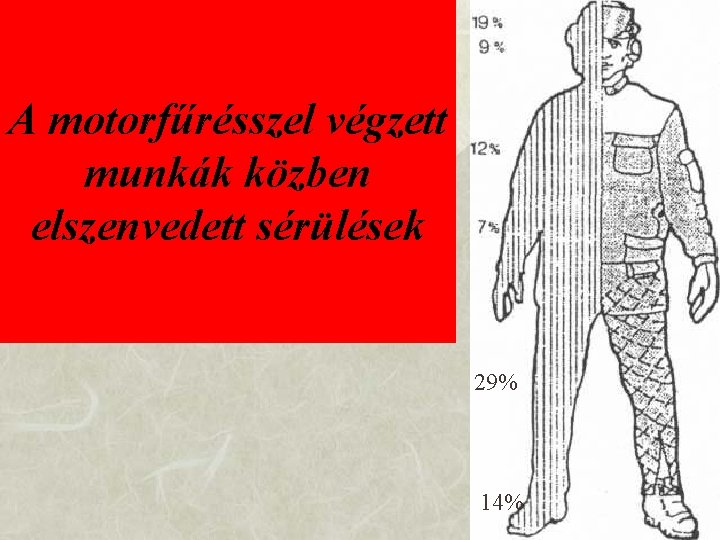

A motorfűrésszel végzett munkák közben elszenvedett sérülések 29% 14%

Előírt védőfelszerelések • védősisak • arcvédő • zajcsökkentő fülvédő • védőkesztyű • munkaruha, védőruha • acél orrbetétes lábbeli • vágás ellen védő nadrág (laza szövésű kevlár )

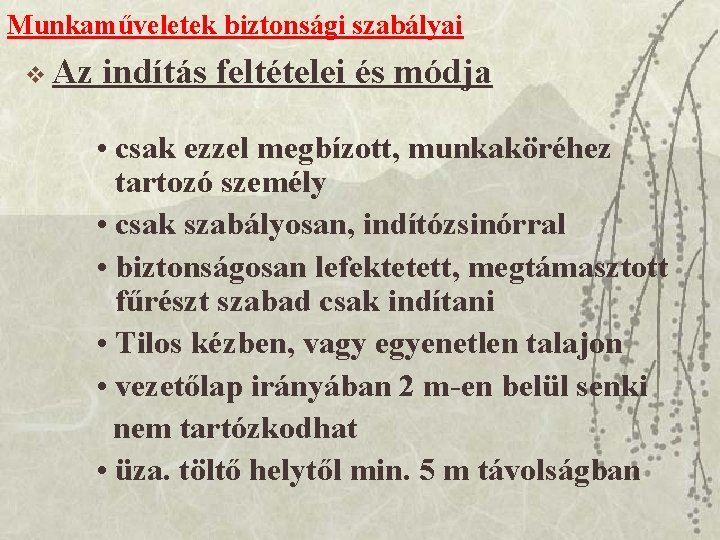

Munkaműveletek biztonsági szabályai v Az indítás feltételei és módja • csak ezzel megbízott, munkaköréhez tartozó személy • csak szabályosan, indítózsinórral • biztonságosan lefektetett, megtámasztott fűrészt szabad csak indítani • Tilos kézben, vagy egyenetlen talajon • vezetőlap irányában 2 m-en belül senki nem tartózkodhat • üza. töltő helytől min. 5 m távolságban

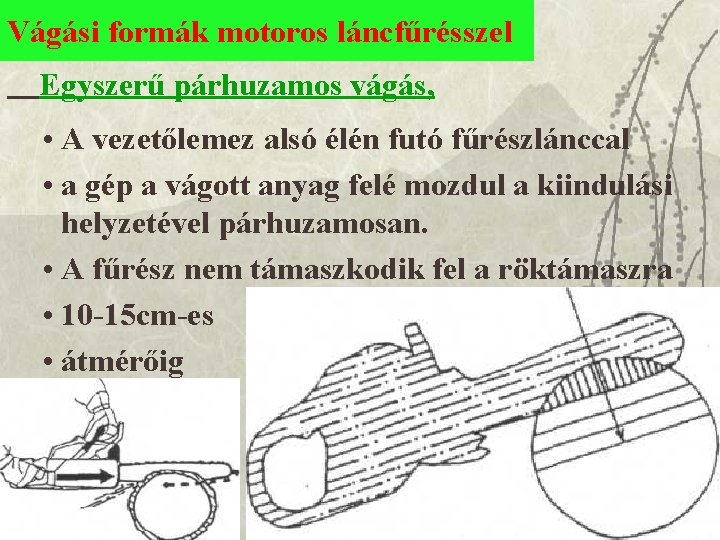

Vágási formák motoros láncfűrésszel Egyszerű párhuzamos vágás, • A vezetőlemez alsó élén futó fűrészlánccal • a gép a vágott anyag felé mozdul a kiindulási helyzetével párhuzamosan. • A fűrész nem támaszkodik fel a röktámaszra • 10 -15 cm-es • átmérőig

Hátéli párhuzamos vágás v. A lánc a vezetőlemez felső részén (hátél) dolgozik, és mozgása a vágás iránnyal párhuzamos A fűrész nem támaszkodik a rönktámaszra A fűrész a gépkezelő irányába mozdul

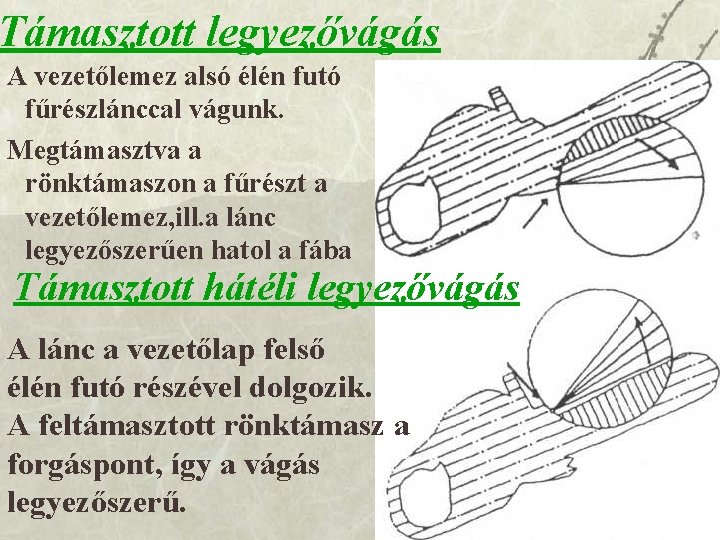

Támasztott legyezővágás A vezetőlemez alsó élén futó fűrészlánccal vágunk. Megtámasztva a rönktámaszon a fűrészt a vezetőlemez, ill. a lánc legyezőszerűen hatol a fába Támasztott hátéli legyezővágás A lánc a vezetőlap felső élén futó részével dolgozik. A feltámasztott rönktámasz a forgáspont, így a vágás legyezőszerű.

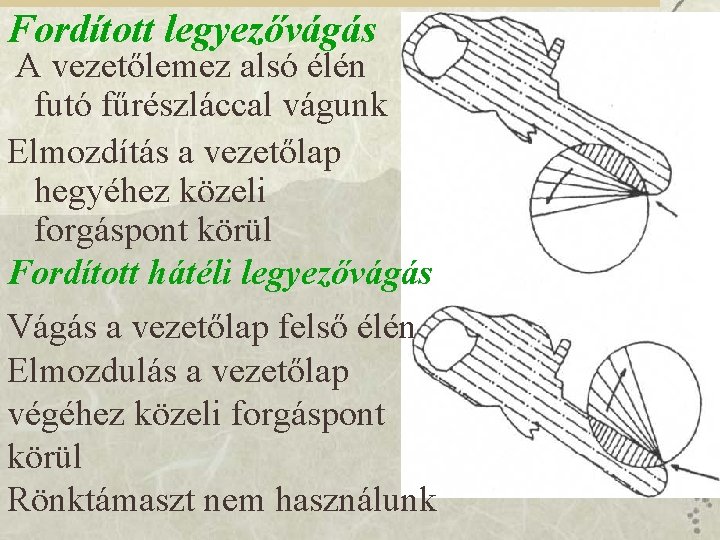

Fordított legyezővágás A vezetőlemez alsó élén futó fűrészláccal vágunk Elmozdítás a vezetőlap hegyéhez közeli forgáspont körül Fordított hátéli legyezővágás Vágás a vezetőlap felső élén Elmozdulás a vezetőlap végéhez közeli forgáspont körül Rönktámaszt nem használunk

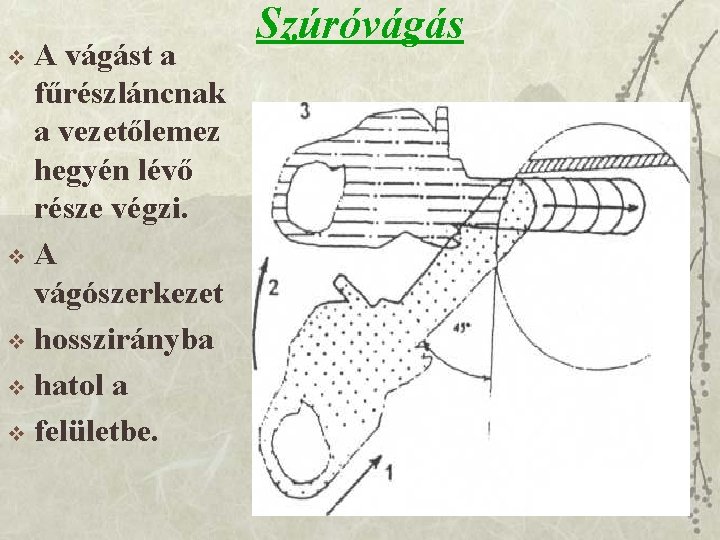

A vágást a fűrészláncnak a vezetőlemez hegyén lévő része végzi. v. A vágószerkezet v hosszirányba v hatol a v felületbe. v Szúróvágás

Visszacsapódás veszélye(kickback) – ha a vezetőlemez végének felső részén futó lánc hirtelen kemény anyagba ütközik

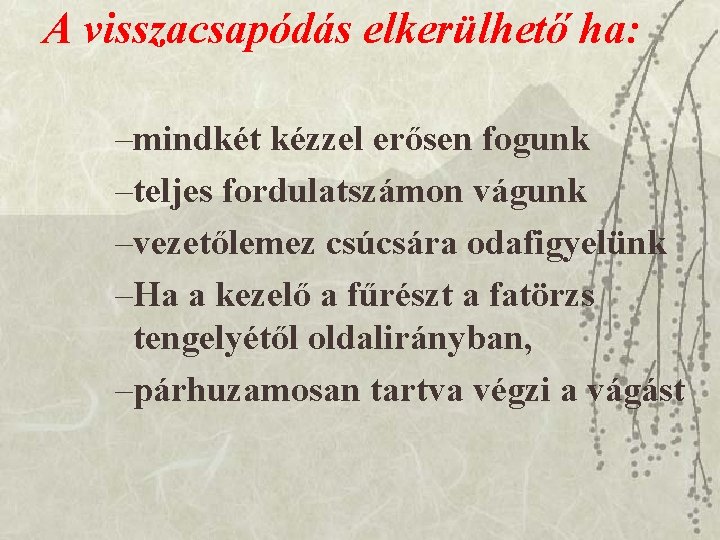

A visszacsapódás elkerülhető ha: –mindkét kézzel erősen fogunk –teljes fordulatszámon vágunk –vezetőlemez csúcsára odafigyelünk –Ha a kezelő a fűrészt a fatörzs tengelyétől oldalirányban, –párhuzamosan tartva végzi a vágást

Munkaműveletek biztonsági szabályai v A döntés szabályai (1) • csak ezzel megbízott, ebből vizsgát tett személy • külön vizsga lakott, közterületi munkából (2 év gyak. ) • fa kétszeres magassága sugarú körben senki • döntési irányt maghatározni • fa töve körül 1 m, dolgozó helyén 2 m a terepet megtisztítani • sűrű aljnövényzet, terepen 4 m útvonalat kell előkészíteni a döntési iránnyal ellentétesen. • egy vágáspásztában egy fát szabad dönteni

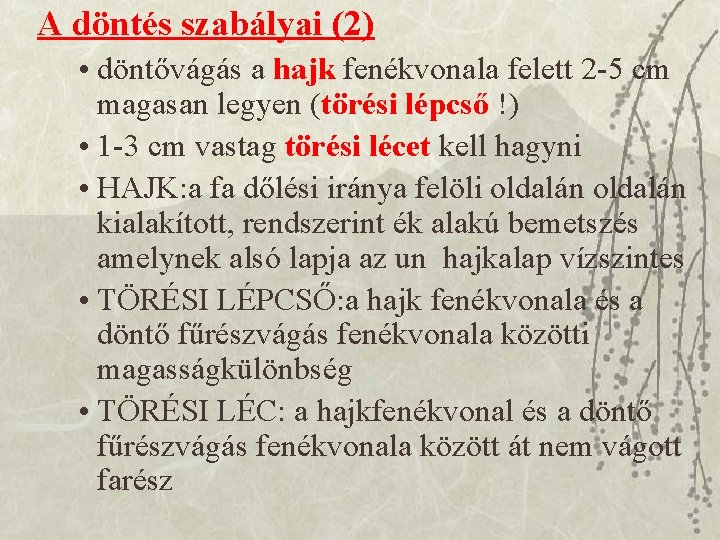

A döntés szabályai (2) • döntővágás a hajk fenékvonala felett 2 -5 cm magasan legyen (törési lépcső !) • 1 -3 cm vastag törési lécet kell hagyni • HAJK: a fa dőlési iránya felöli oldalán kialakított, rendszerint ék alakú bemetszés amelynek alsó lapja az un hajkalap vízszintes • TÖRÉSI LÉPCSŐ: a hajk fenékvonala és a döntő fűrészvágás fenékvonala közötti magasságkülönbség • TÖRÉSI LÉC: a hajkfenékvonal és a döntő fűrészvágás fenékvonala között át nem vágott farész

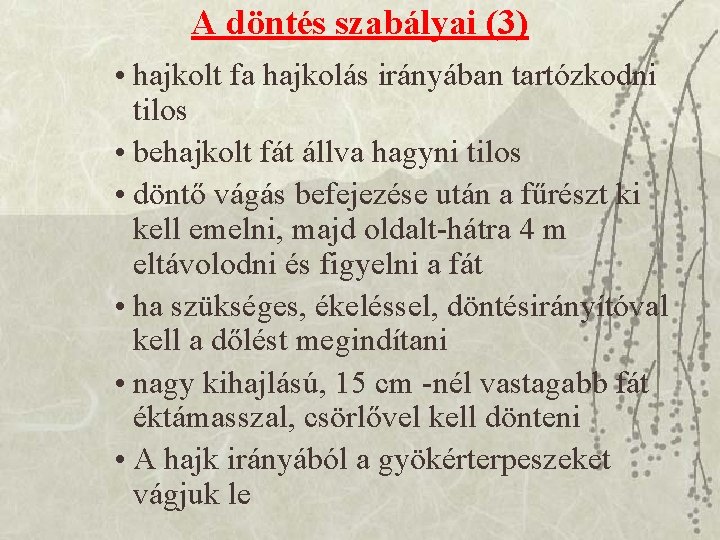

A döntés szabályai (3) • hajkolt fa hajkolás irányában tartózkodni tilos • behajkolt fát állva hagyni tilos • döntő vágás befejezése után a fűrészt ki kell emelni, majd oldalt-hátra 4 m eltávolodni és figyelni a fát • ha szükséges, ékeléssel, döntésirányítóval kell a dőlést megindítani • nagy kihajlású, 15 cm -nél vastagabb fát éktámasszal, csörlővel kell dönteni • A hajk irányából a gyökérterpeszeket vágjuk le

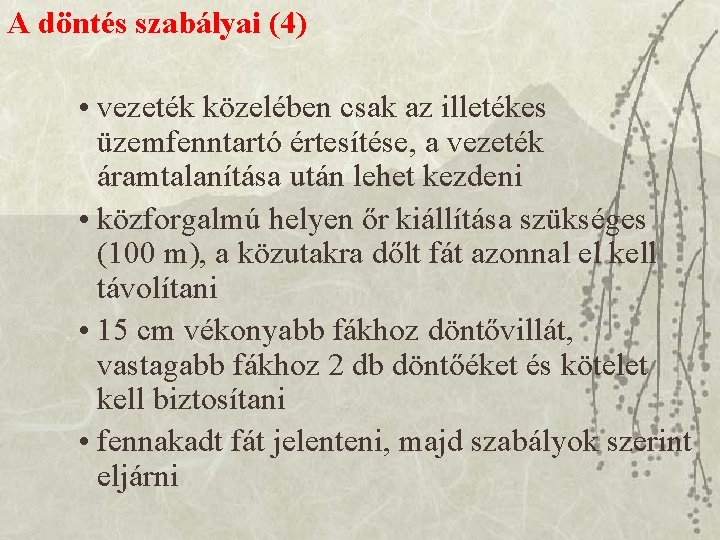

A döntés szabályai (4) • vezeték közelében csak az illetékes üzemfenntartó értesítése, a vezeték áramtalanítása után lehet kezdeni • közforgalmú helyen őr kiállítása szükséges (100 m), a közutakra dőlt fát azonnal el kell távolítani • 15 cm vékonyabb fákhoz döntővillát, vastagabb fákhoz 2 db döntőéket és kötelet kell biztosítani • fennakadt fát jelenteni, majd szabályok szerint eljárni

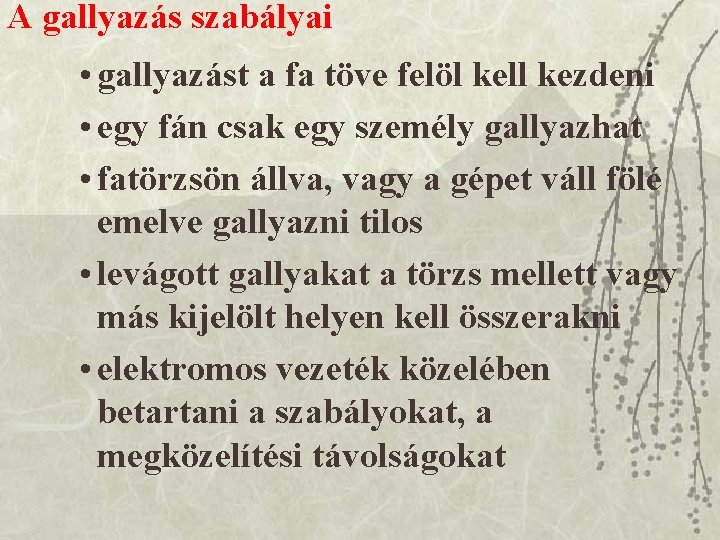

A gallyazás szabályai • gallyazást a fa töve felöl kell kezdeni • egy fán csak egy személy gallyazhat • fatörzsön állva, vagy a gépet váll fölé emelve gallyazni tilos • levágott gallyakat a törzs mellett vagy más kijelölt helyen kell összerakni • elektromos vezeték közelében betartani a szabályokat, a megközelítési távolságokat

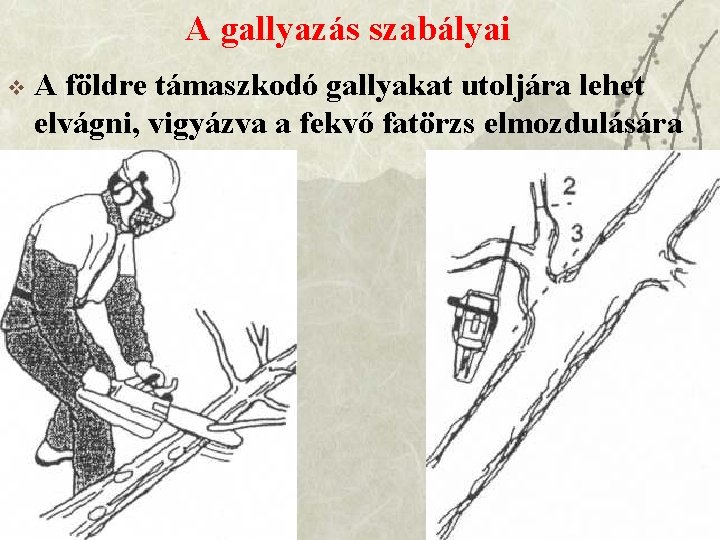

A gallyazás szabályai v A földre támaszkodó gallyakat utoljára lehet elvágni, vigyázva a fekvő fatörzs elmozdulására

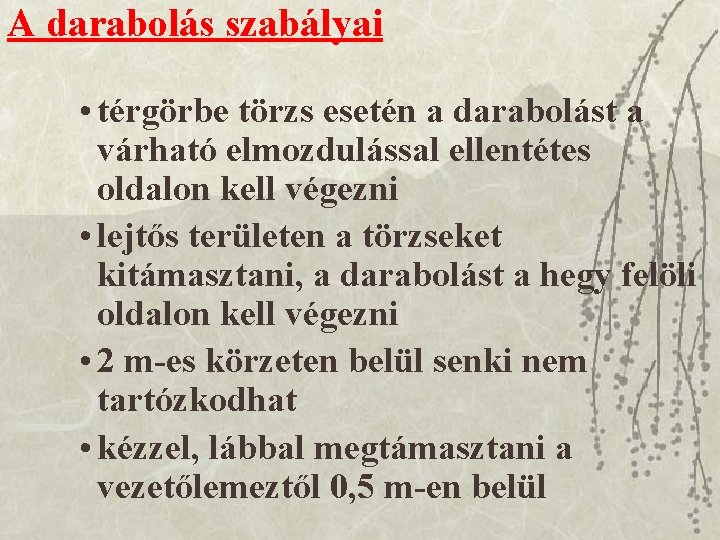

A darabolás szabályai • térgörbe törzs esetén a darabolást a várható elmozdulással ellentétes oldalon kell végezni • lejtős területen a törzseket kitámasztani, a darabolást a hegy felöli oldalon kell végezni • 2 m-es körzeten belül senki nem tartózkodhat • kézzel, lábbal megtámasztani a vezetőlemeztől 0, 5 m-en belül

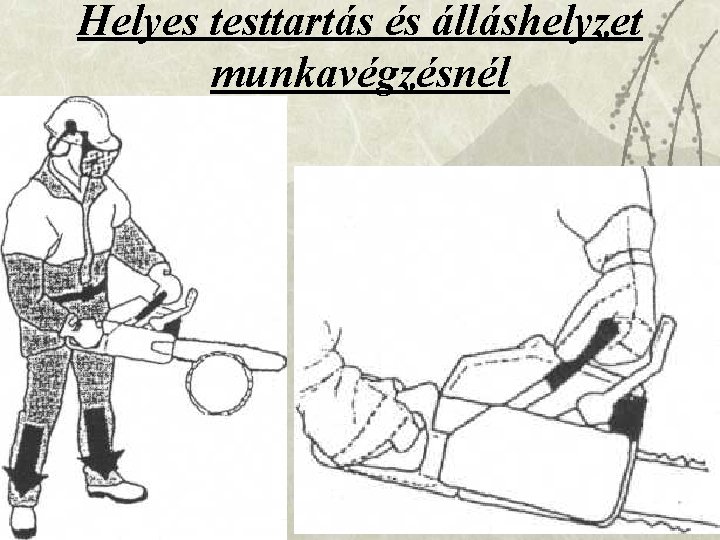

Helyes testtartás és álláshelyzet munkavégzésnél

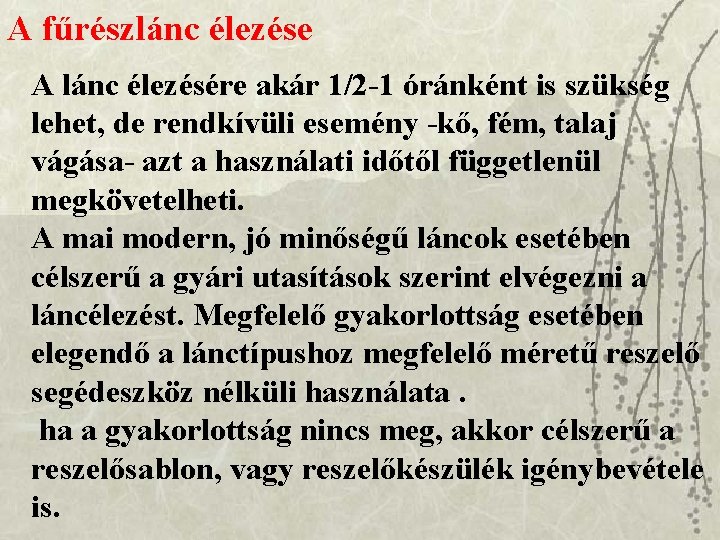

A fűrészlánc élezése A lánc élezésére akár 1/2 -1 óránként is szükség lehet, de rendkívüli esemény -kő, fém, talaj vágása- azt a használati időtől függetlenül megkövetelheti. A mai modern, jó minőségű láncok esetében célszerű a gyári utasítások szerint elvégezni a láncélezést. Megfelelő gyakorlottság esetében elegendő a lánctípushoz megfelelő méretű reszelő segédeszköz nélküli használata. ha a gyakorlottság nincs meg, akkor célszerű a reszelősablon, vagy reszelőkészülék igénybevétele is.

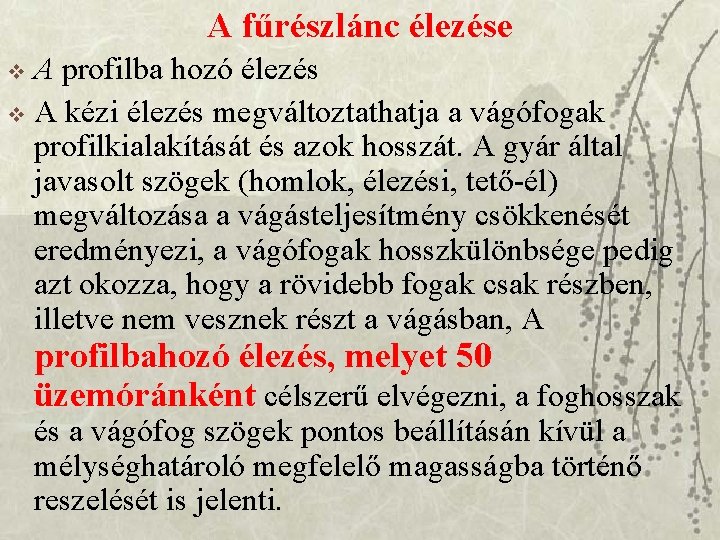

A fűrészlánc élezése A profilba hozó élezés v A kézi élezés megváltoztathatja a vágófogak profilkialakítását és azok hosszát. A gyár által javasolt szögek (homlok, élezési, tető-él) megváltozása a vágásteljesítmény csökkenését eredményezi, a vágófogak hosszkülönbsége pedig azt okozza, hogy a rövidebb fogak csak részben, illetve nem vesznek részt a vágásban, A v profilbahozó élezés, melyet 50 üzemóránként célszerű elvégezni, a foghosszak és a vágófog szögek pontos beállításán kívül a mélységhatároló megfelelő magasságba történő reszelését is jelenti.

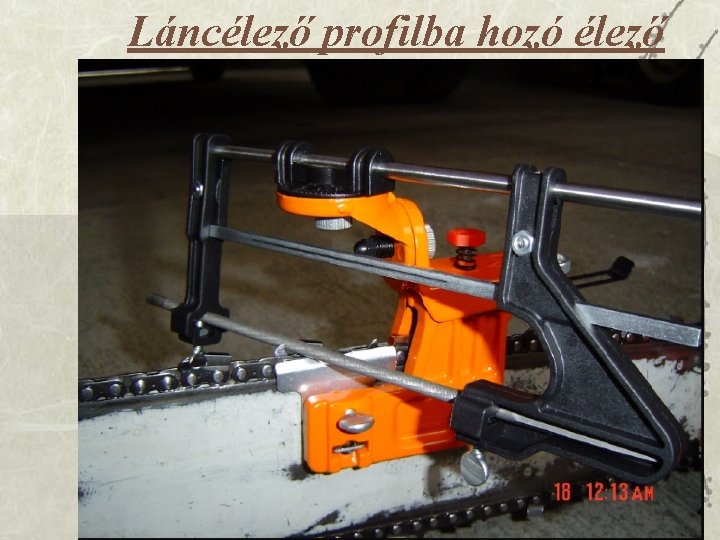

Láncélező profilba hozó élező
