MOTORLU DOZAJ POMPALARI TEMEL ETM TEMEL KAVRAMLAR v
- Slides: 23
MOTORLU DOZAJ POMPALARI TEMEL EĞİTİMİ
TEMEL KAVRAMLAR v. DOZAJ NEDİR? DOZAJ POMPASI NEDİR? v. NERELERDE KULLANILIR? v. MOTORLU DOZAJ POMPASI NEDİR? v. SEKO MOTORLU DOZAJ POMPALARI ÇEŞİTLERİ

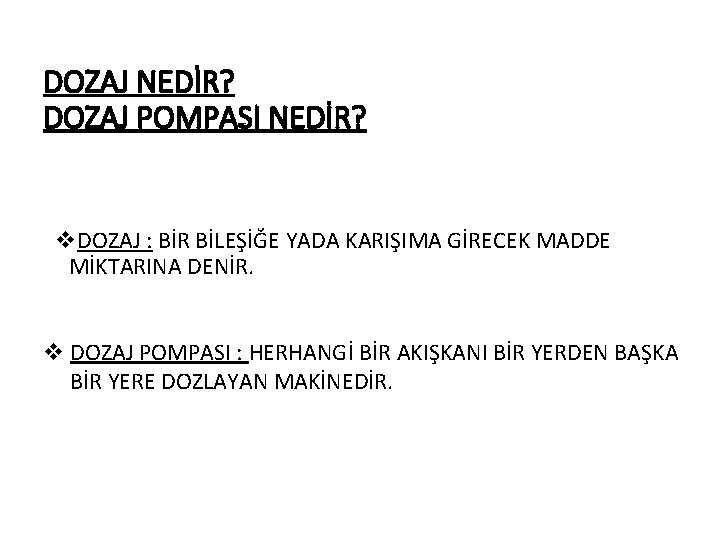

DOZAJ NEDİR? DOZAJ POMPASI NEDİR? v. DOZAJ : BİR BİLEŞİĞE YADA KARIŞIMA GİRECEK MADDE MİKTARINA DENİR. v DOZAJ POMPASI : HERHANGİ BİR AKIŞKANI BİR YERDEN BAŞKA BİR YERE DOZLAYAN MAKİNEDİR.
NERELERDE KULLANILIR? v. Yüzme Havuzları v. Su & Atıksu Arıtma Tesisleri v. Kimya Sektöründe kimyasal dozaj pompası v. Petrokimya Sektörü v. Endüstriyel Tesisler v. Gıda Sektörü v. Maden Sektörü v. Enerji Tesisleri v. Tekstil Sektörü v. Hassas Dozlamanın önemli olduğu diğer tüm uygulamalar.
MOTORLU DOZAJ POMPASI NEDİR? v ADINI İÇİNDE KULLANILAN TAHRİK PARÇASINDAN ALIR POMPA KAFASI v BU PARÇA ANA MEKANİZMAYI KONTROL EDER. MOTOR
KAFA YAPISI (HİDROLİK BÖLÜM) PİSTONLU DOZAJ POMPASI STANDART OLARAK SS 316 YADA PVC POMPA KAFASINA SAHİP PİSTONLU DOZAJ POMPALARI MODEL: PS 1 – PS 2 MEKANİK DİYAFRAMLI DÜŞÜK BASINÇLI YÜKSEK KAPASİTELİ DOZAJ POMPASI PTFE DİYAFRAMLI MODEL: MS 1 – MSV
KAFA YAPISI (HİDROLİK BÖLÜM) DİYAFRAM PİSTON ÇEKVALFLER POMPA KAFASI MEKANİK DİYAFRAMLI PİSTONLU
MOTORLU DOZAJ POMPASI ÇEŞİTLERİ MSV SERİSİ MS 1 SERİSİ PİSTONLU SERİSİ
MOTORLU DOZAJ POMPASI ÇEŞİTLERİ MSV SERİSİ ÖZELLİKLER DOZAJ KAPASİTESİ: MAX BASINÇ: STROKES/MIN: DİYAFRAM ÇAPI: MOTOR: 10 … 120 L/h 3 -5 BAR 26 • 43 • 83 • 144 50 mm Standard 0, 06 Kw IP 55 5 mm STROKE UZUNLUĞU: Materials 21 41 PUMP HEAD SS 316 PVDF DIAPHRAGM PTFE VALVES SS 316 SERAMİK VALVE SEATS SS 316 PVDF
MOTORLU DOZAJ POMPASI ÇEŞİTLERİ MS 1 SERİSİ ÖZELLİKLERİ DOZAJ KAPASİTESİ: 5, 5 … 500 L/h MAX BASINÇ: STROKES/MIN: DİYAFRAM ÇAPI : MOTOR: 10 BAR 58 • 78 • 116 from 65 to 165 mm Standard 0, 18 • 0, 25 • 0, 37 Kw IP 55 2 mm • 4 mm • 6 mm STROKE UZUNLUĞU: STANDARD HAMMADDE ÖZEL ÜRETİM 21 51 31 52 41 POMPA KAFASI SS 316 PP PVC PP PVDF DİYAFRAM PTFE PTFE VALFLER SS 316 SERAMİK VALF YATAĞI SS 316 PP PVC SS 316 PVDF
MOTORLU DOZAJ POMPASI ÇEŞİTLERİ PİSTONLU SERİSİ PS 1 ÖZELLİKLER DOZAJ KAPASİTESİ: 1, 5 … 304 L/h MAX BASINÇ: STROKE / MIN: PISTON ÇAPI: MOTOR: 20 BAR 58 • 78 • 116 6 … 64 mm Standard 0, 18 • 0, 25 Kw IP 55 15 mm STROKE UZUNLUĞU: STANDARD MALZEME ÖZEL SİPARİŞ 21 31 24 32 34 POMPA KAFASI SS 316 PVC PVC PISTON SS 316 Ceramic FPM EPDM VALFLER SS 316 SERAMİK VALF YATAĞI SS 316 PVC PISTON CONTALARI
MOTORLU DOZAJ POMPASI ÇEŞİTLERİ PİSTONLU SERİSİ PS 2 ÖZELLİKLER DOZAJ KAPASİTESİ: MAX BASINÇ: STROKE / MIN: PISTON ÇAPI: MOTOR: 40 … 1000 L/h 20 BAR 58 • 78 • 116 25 … 89 mm Standard 0, 25 • 0, 37 • 0, 55 • 0, 755 Kw IP 55 25 mm STROKE UZUNLUĞU: STANDARD MALZEME ÖZEL SİPARİŞ 21 31 24 32 34 POMPA KAFASI SS 316 PVC PVC PISTON SS 316 Ceramic FPM EPDM VALFLER SS 316 SERAMİK VALF YATAĞI SS 316 PVC PISTON CONTALARI
AKSESUARLAR 4 – 20 m. A KONTROL - ACTUATOR v IP 65 KORUMA SINIFI v 0 ÷ 100% KONUMLANDIRMA v v 4 -20 m. A SİNYAL GİRİŞİ VE ÇIKIŞI 230 Vac ÇALIŞMA GERİLİMİ

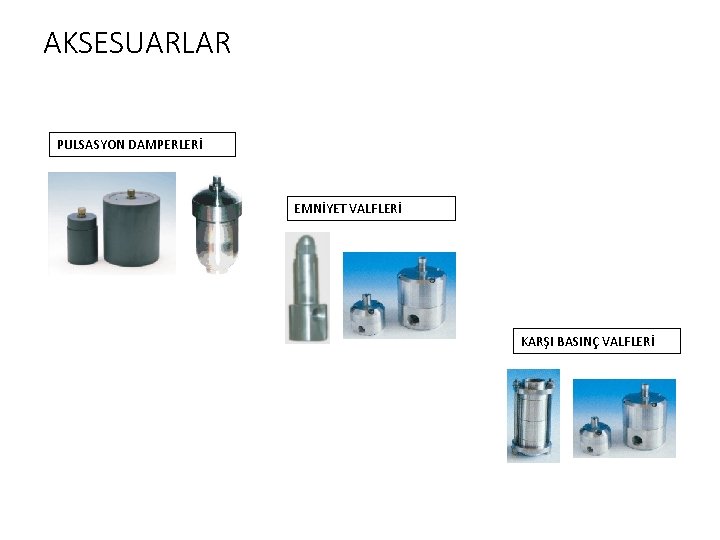

AKSESUARLAR PULSASYON DAMPERLERİ EMNİYET VALFLERİ KARŞI BASINÇ VALFLERİ
MONTAJ ŞEKİLLERİ
MONTAJ ŞEKİLLERİ
DİKKAT • Pompalar genellikle yağ doldurulmamış olarak tedarik edilir; kullanmadan önce yağını tamamlayın, • Yağı her 1500 saatlik çalışmadan sonra yağ seviyesini kontrol edin ve gerekirse 150 vis. dişli yağ kullanarak yağı doğru seviyeye kadar tamamlayın ve her 4000 saatten sonra değiştirin. • Yağı her yıl değiştirin. Aşağıda listelenen yağları veya eşdeğerde yağlar kullanın. • Yaklaşık 800 saatlik çalıştırmadan sonra, 4 Nm'lik bir sıkma torku uygulayarak pompa gövdesindeki cıvataları sıkılayın.

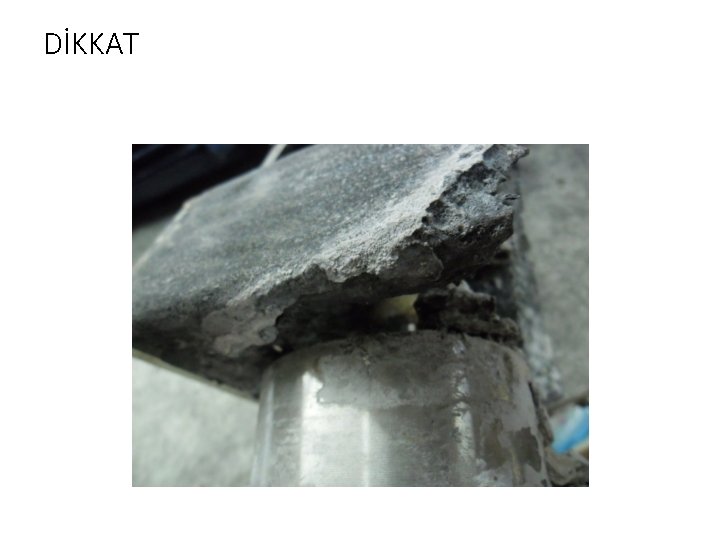

DİKKAT
DİKKAT
DİKKAT
DİKKAT
DİKKAT
TEŞEKKÜRLER
