Motores de Combusto Interna Combustveis Motores de Combusto
Motores de Combustão Interna Combustíveis Motores de Combustão Interna – prof. Rodrigo Schlischting
Motores de Combustão Interna
Motores de Combustão Interna
Motores de Combustão Interna
ASTM D-613 Motores de Combustão Interna
ASTM D-6890 e ASTM D-7170 Motores de Combustão Interna
ASTM D-6890 Motores de Combustão Interna
Injeção do tipo COMMON RAIL Motores de Combustão Interna
Motores de Combustão Interna
Motores de Combustão Interna
Motores de Combustão Interna
Motores de Combustão Interna
Motores de Combustão Interna
Motores de Combustão Interna A combustão nos motores alternativos Motores de Combustão Interna – prof. Rodrigo Schlischting
Atraso de ignição: pré-ignição onde aumento de pressão no interior do cilindro é desprezível (queima de 1 a 10% da mistura) Combustão normal: propagação da chama Combustão esparsa: extinção da chama
Atraso de ignição: pré-ignição onde aumento de pressão no interior do cilindro é desprezível (queima de 1 a 10% da mistura) A pressão máxima deve ocorrer no PMS Gradiente de pressão – medida da velocidade da combustão
Momento da faísca afeta o trabalho líquido Maximum Brake Torque (MTB)

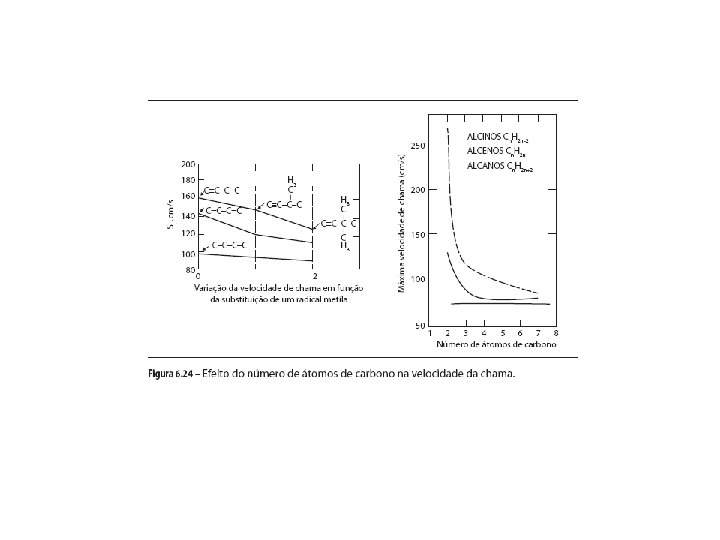

Velocidade laminar da frente de chama a 1 atm e 300 K é de 0, 35 m/s Fatores que influenciam a velocidade de propagação da chama: - Turbulência - Temperatura e Pressão - Relação combustível – ar (misturas ricas em até 10%) - Presença de gases residuais - Pontos de autoignição (Detonação)

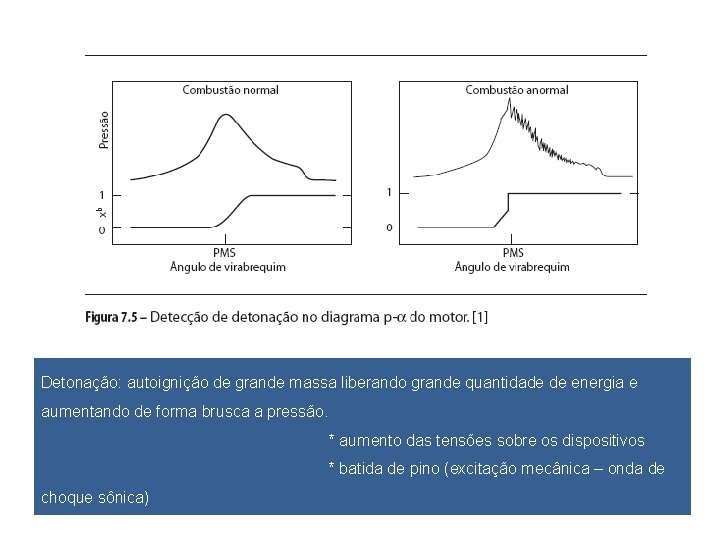

Detonação: autoignição de grande massa liberando grande quantidade de energia e aumentando de forma brusca a pressão. * aumento das tensões sobre os dispositivos * batida de pino (excitação mecânica – onda de choque sônica)

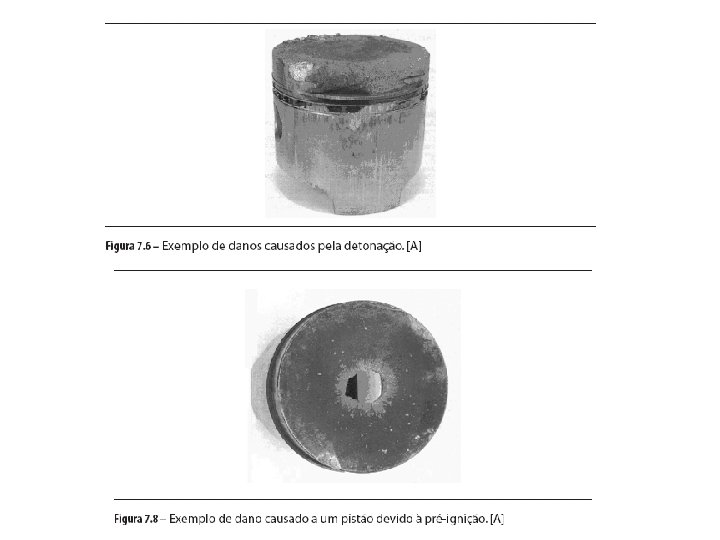

PMS Detonação: Aumento da temperatura superficial do cabeçote Aumento do fluxo térmico para as paredes da câmara de combustão Redução da eficiência da combustão Pré-ignição: ignição da mistura antes da faísca devido a hot spots
Fatores que influenciam na detonação de MIF: 1) qualidade antidetonante do combustível temperatura de autoignição (octanagem) 2) temperatura da mistura na câmara (menor – menos provável) a) taxa de compressão b) temperatura de admissão c) temperatura das paredes (arrefecimento) 3) pressão da mistura na câmara (menor – menos provável) a) taxa de compressão b) pressão de admissão da mistura (pressão local, abertura da borboleta, sobrealimentação) 4) avanço da faísca (menor – menos provável) monitoramento da vibração do bloco do motor – ondas de choque 5) qualidade da mistura quanto mais próxima da estequiométrica, mais provável a detonação 6) turbulência (maior – menos provável) aumento da rotação aumenta a turbulência
Câmara de Combustão: 3 regras para o bom funcionamento de um motor MIF 1) Gerar nível adequado de turbulência para uma combustão rápida e eficiente - swirl - tumble - squish (direcionado para a vela)
Câmara de Combustão: 3 regras para o bom funcionamento de um motor MIF 2) Ser compacta Redução do caminho da frente de chama
Câmara de Combustão: 3 regras para o bom funcionamento de um motor MIF 2) Ter pequeno volume longe da vela de ignição
Combustão em MIE Atraso de injeção ou atraso de combustão: tempo decorrido entre o início da injeção do combustível e o início da combustão Região de combustão da pré-mistura Região de combustão controlada pela mistura
Fatores que influenciam na autoignição de MIE: 1) qualidade do combustível temperatura de autoignição (número de cetano) 2) temperatura e pressão na câmara a) taxa de compressão (redução do atraso de ignição – reduz eficiência mecânica) b) temperatura de admissão do ar (redução do atraso de ignição) c) pressão na câmara ( T<1000 K reduz o atraso de ignição) 3) turbulência a) tipo swirl b) tipo squish - influência no retardamento físico (reduzir o atraso de ignição sem elevar muito as temperaturas atingidas na fase de combustão da pré-mistura - redução de NOx

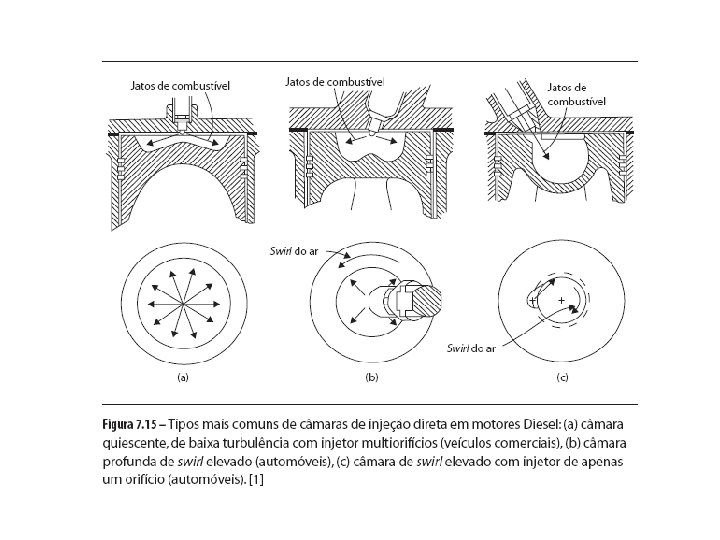

Vela incandescente Turbulenta Swirl Tipos de câmaras para MIE: - injeção direta (rasas e centradas na coroa do pistão) - injeção indireta (pré-câmara, motores de alta rotação, funcionamento suave, menor eficiência térmica e maior consumo específico) - pré-câmara turbulenta - pré-câmara de swirl

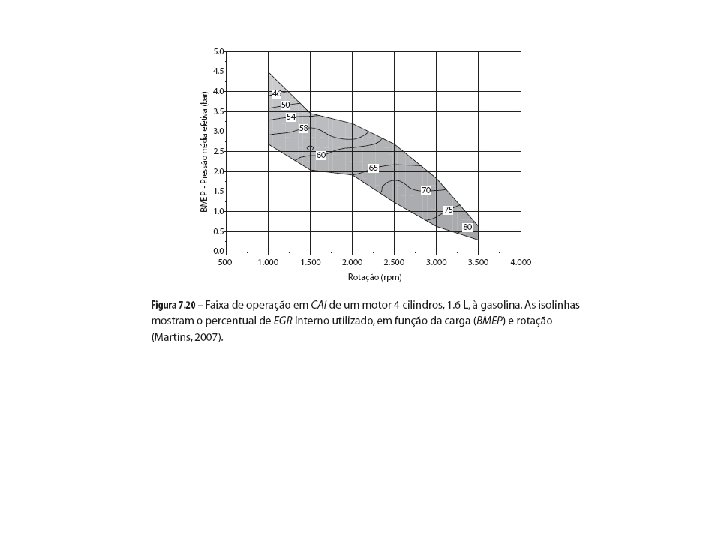

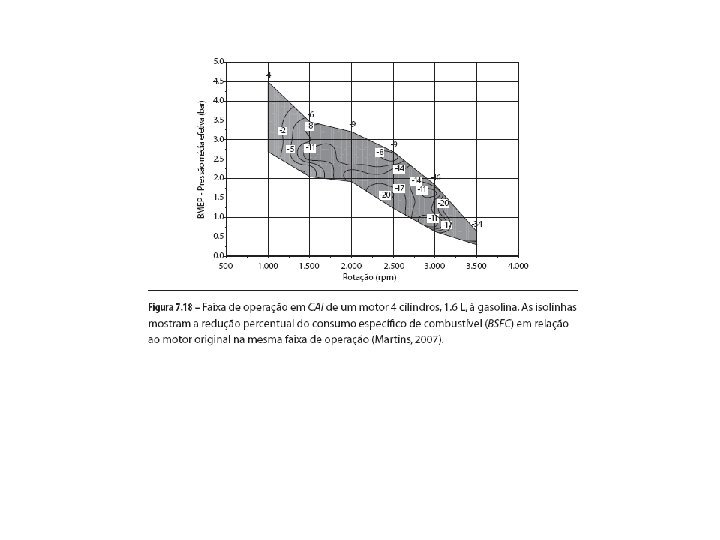

Autoignição controlada: combina sistemas de MIF e MIE
