Motor seçiminde büyük kolaylık ! CEMEP Normuna göre Motor Verimlilik sınıflandırması Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 1

Motor verimlilik sınıfları – Motor seçiminde büyük kolaylık Müşteriler için motor seçiminde büyük bir klavuz: Verimlilik sınıfları Bir zamanlar sadece çamaşır makinesi ve buzdolabı gibi elektrikli ev aletlerinde ele alınan verimlilik ve verimlilik sınıfı olgusu, artık günümüzde elektrik motorları teknolojisinde ve seçiminde de rol oynamaya başlamıştır. Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 2

İçerik: Verimlilik sınıflandırması EU projesi/ CEMEP: Verimlilik sınıflandırması 1. 1. Altyapı 1. 2. Verimlilik sınıflandırmasında ana amaçlar 1. 3. Motor imalatçılarının sorumlulukları 1. 4. CEMEP normuna göre verimlilik sınıflandırması Siemens: CEMEP Normuna göre verimlilik sınıflandırması 2. 1. 2. 2. 2. 3. 2. 4. 2. 5. 2. 6. 2. 7. 2. 8. 2. 9. 2. 10. Örnek : Motor plakası Örnek : Ambalaj üzerinde belirtme Örnek : Katalog bilgisi Tanımlama : Siemens enerji-tasarruflu motorlar Değiştirme / yedekleme stratejisi : verimliliği tanıtılmamış tüm motorların yerine Verimlilik sınıflarıyla uygunluk gösterecek ölçümlerin alınması : EFF 2 /EFF 1 Sonuç – Verimlilik sınıflarına uygunluk , 4 -kutup Sonuç – Verimlilik sınıflarına uygunluk , 2 -kutup Ürün yelpazesi (1) Ürün yelpazesi - Grafiksel (2), Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 3

1. 1. EU-Avrupa Birliği Projesi Altyapı – CEMEP Norm’ una göre Verimlilik sınıflandırması l l l A. B. D. ‘ nin oluşturmuş olduğu EPACT yasasının ardından, şimdi de AB elektrik makinelerinin verimliliklerini arttırmak için CEMEP 1) yasası işbirliği ile araştırma ve ölçüm çalışmalarını başlatmıştır. CEMEP, 2 -kutup ve 4 -kutup olup 1. 1 - 90 k. W arası motorlar için verimlilik sınıflarını bir düzen içinde şekillendirip, gruplandırır. Verimlilik, - “ eff 1 " - “ eff 2 " - “ eff 3 " 1) üç alt birimden oluşturulur. , (Yüksek verimli motorlar) , (Verimi arttırılmış motorlar) , (Standard motorlar) CEMEP = Elektrik Makinaları ve Güç Elektroniği üreticileri Avrupa Komitesi olarak adlandırılır. ; Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 4

2. 1. Örnek: Motor plakası – Alüminyum gövde Motor plakası – Döküm gövde Siemens, motor plakalarında tüm ac motorların verimlilik sınıfını belirtiyor. Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 5

2. 3. Örnek: Katalog bilgisi Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 6

2. 4. Tanımlama: SIEMENS enerji-tasarruflu motorlar CEMEP Normuna göre olan yelpaze l 1. 1 den 90 k. W, 2 -kutuplu ve 4 -kutuplu l IEC 60034 - 2 Normuna göre tanımlanmış Verimlilik özelliği l EFF 1: Yüksek Verimli / EFF 2: Arttırılmış Verim, Not: EFF 3 motorları Siemens kapsamında yoktur. EPACT Normuna göre olan yelpaze l 1 HP den 200 HP (0. 75 den 150 k. W), 2, 4 ve 6 -kutuplu l IEEE 112 b Normuna göre olan verimlilik Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 7

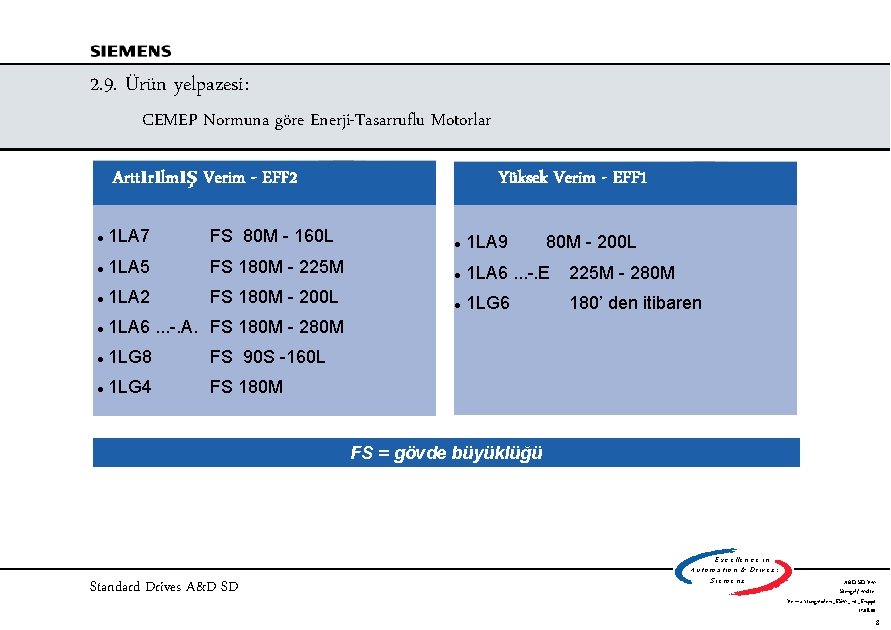

2. 9. Ürün yelpazesi: CEMEP Normuna göre Enerji-Tasarruflu Motorlar Arttırılmış Verim - EFF 2 Yüksek Verim - EFF 1 l 1 LA 7 FS 80 M - 160 L l 1 LA 9 l 1 LA 5 FS 180 M - 225 M l 1 LA 6. . . -. E 225 M - 280 M l 1 LA 2 FS 180 M - 200 L l 1 LG 6 180’ den itibaren l 1 LA 6. . . -. A. FS 180 M - 280 M l 1 LG 8 FS 90 S -160 L l 1 LG 4 FS 180 M - 200 L FS = gövde büyüklüğü Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 8

2. 10. Verimlilik sınıflarına göre ürün yelpazesi–CEMEP uyumlu: Grafiksel gösterim Verim 1 LA 9 R AH 200 L 1 LG 6 / 1 LA 6. . . -. ER 1 Liste fiyatı 5% 1 LG 4 / 1 LA 21/ 2 / 1 LA 53 / 1 LA 6. . . -AR 1 Liste fiyatı 25% AH 160 L 1 LA 7 R 1 LG 8 "1 LG 4"4 by the time market launch of 1 LG 6 / 1 LG 4 completed up to FS 180 /200 3) up to FS 180 to 225 4) Cast iron series "1 LG 4", FS 100 L -160 L from FY 00/01 1) 2) 1. 1 k. W Standard Drives A&D SD 90 k. W E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 9

1. 1. Verimlilik Kıyaslaması: Siemens EFF 2/EFF 1 enerji-tasarruf motorları (4 -kutuplu) Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 10

1. 2. Enerji tasarruf motorları – Güç tablosu: Verimlilik sınıfları: EFF 2/ EFF 1 (2 -kutuplu) Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 11

1. 3. Enerji-tasarruf motorları – Güç tablosu: Verimlilik sınıfları EFF 2 / EFF 1 (4 -kutuplu) Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 12

Back up 2. 1. AC Motorda Güç Akış Diyagramı Kayıpları azaltabilmek için matematiksel hesaplamalar GİRİŞ Better quality of the sheet metal used Reduced magnetic stress Larger core assembly Şebekeden çekilen Aktif Güç Winding resistance reduced due to larger wire cross-section Stator P Fe 1 ~ K Fe * B 2 P CU 1 ~ I 12 * R 1 B 2 ~ 1/ m 2 Fe İyileştiril miş rulman ve fanlar Rotor PR P CU 2 ~ I 2‘ 2 * R 2‘ ÇIKIŞ Mekanik-mil gücü Winding resistance reduced due to larger rotor slots (section geometry) Efficiency increase due to greater use of active materials Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 13

Backup MOTOR İLK ALIM FİYATI: motor ömrü süresince toplamda oluşan genel masrafların sadece %5’ ini oluşturmaktadır. EUR 2. 041 1000 h p. a. EUR 19. 276 EUR 178. 595 % 12 Standard Drives A&D SD 15 k. W 20 % EUR 15. 201 Yıl olarak motor faydalı kullanım süresi 12 8000 h p. a. EUR 153. 694 15 EUR 142. 5129 k. W E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s 20 A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 14

Azaltılmış Güç Kayıpları % olarak 2. 2. Güç kayıplarının %45 oranında azaltılması EFF 2 motor ile kıyaslandığında, 4 kutuplu EFF 1 motorların güç kayıpları 45%’ e kadar azaltılmıştır. (P v EFF 2 - P v EFF 1 )/ Pv. EFF 2 Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 15

2. 3. Aktif komponentlerin kıyaslanması EFF 1 - Stator EFF 1 - Rotor EFF 2 - Stator EFF 2 - Rotor Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 16

1. 3. EPACT/CEMEP normlarına göre verimlilik - farklılıklar EPACT – A. B. D. Durum Geçerli motorlar Verimlilik , bağlı olduğu standart Verim Marking required Standard Drives A&D SD Legally prescribed minimum efficiency 2 -, 4 - ve 6 -kutuplu 60 Hz. sincap-kafesli motorlar 1 - 200 HP (0. 75 to 150 k. W) IEEE 112 B CEMEP - Avrupa Voluntary undertaking to – classify efficiency – drastically reduce EFF 3 motors 2 - ve 4 -kutuplu 50 Hz. sincap -kafesli motorlar 1. 1 to 90 k. W Individual-loss procedure in acc. with IEC 60034 -2 Nominal value N acc. to NEMA MG 1 Tolerance in acc. with IEC 60034 -1 Efficiency ( N) on rating plate – Efficiency class on rating plate of motor – N, 3/4 load and efficiency class in documentation E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 17

3. Enerji-tasarruflu motorlar – MÜŞTERİMİZ ne kazanıyor? İlk bakışta en büyük Avantajlar l CEMEP/ EPACT Normlarına uygun tüm seride enerji-tasarruflu motorlar l Basitleşen Motor seçimi (EFF 1/EFF 2 verimlilik sınıfları olgusu yardımı ile. ) l Verimliliğin artması sonucu azalan işletme masrafları EFF 1 - Yüksek verimli motorlarda azalan motor ısı kayıpları neticesinde daha uzun motor ömrü ve daha uzun yağlama süreleri l l Sürekli çalışmada yüksek aşırı yüklenme rezervi (SF 1. 15 1 LA 9/ 1 LG 6 tipi motorlarda. ) l Motorlar 500 V gerilimde çalışan sürücülerde çalışmaya dayanıklıdır Totally Integrated Automation (T. I. A. ) ile uyumlu altbirimleri kolayca oluşturmakta ve bu otomasyon sisteminin içerisinde yeralma, PROFIBUS DP® ile haberleşmeli sürücüler l Standard Drives A&D SD E x c e lle n c e in A u to m a tio n & Dr iv e s : S ie m e n s A&D SD VM Stengel/ Mölter Vermarktungsfolien_ESM_int_En. ppt 17. 08. 00 18
