MOTOR LISTRIK GENERATOR SINKRON DAN MOTOR SINKRON TUJUAN

MOTOR LISTRIK GENERATOR SINKRON DAN MOTOR SINKRON

TUJUAN : Umum : Agar mahasiswa dapat mengetahui Generator Sinkron dan Motor sinkron Khusus : 1. Agar mahasiswa dapat menerangkan manfaat dan kegunaan Generator Sinkron dan Motor sinkron. 2. Agar mahasiswa dapat menjelaskan perbedaan konstruksi antara generator sinkron dan motor sinkron. 3. Agar mahasiswa dapat menjelaskan langkah-langkah dan mencari nilai kecepatan putar generator dan motor sinkron.

Uraian Materi Motor listrik Generator Adalah alat untuk mengubah energi listrik menjadi energi mekanik Alat yang berfungsi mengubah energi mekanik menjadi energi listrik

PRINSIP KERJA Pada motor listrik tenaga listrik dirubah menjadi tenaga mekanik. Perubahan ini dilakukan dengan merubah tenaga listrik menjadi magnet yang disebut sebagai elektro magnit.

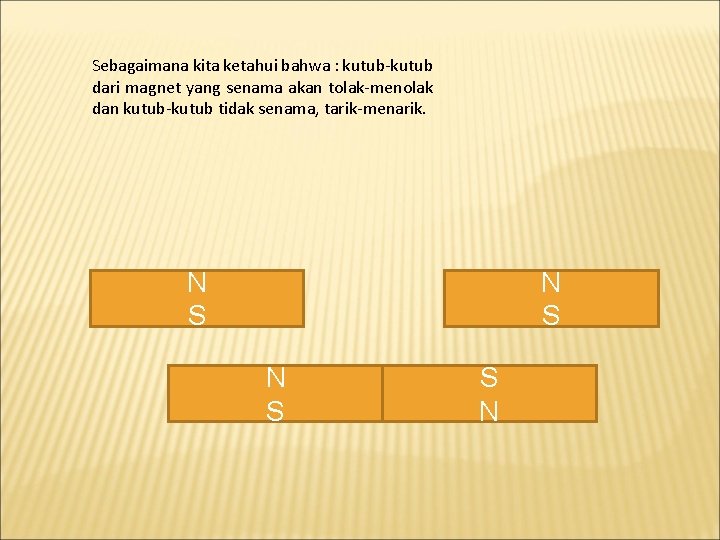

Sebagaimana kita ketahui bahwa : kutub-kutub dari magnet yang senama akan tolak-menolak dan kutub-kutub tidak senama, tarik-menarik. N S N S S N

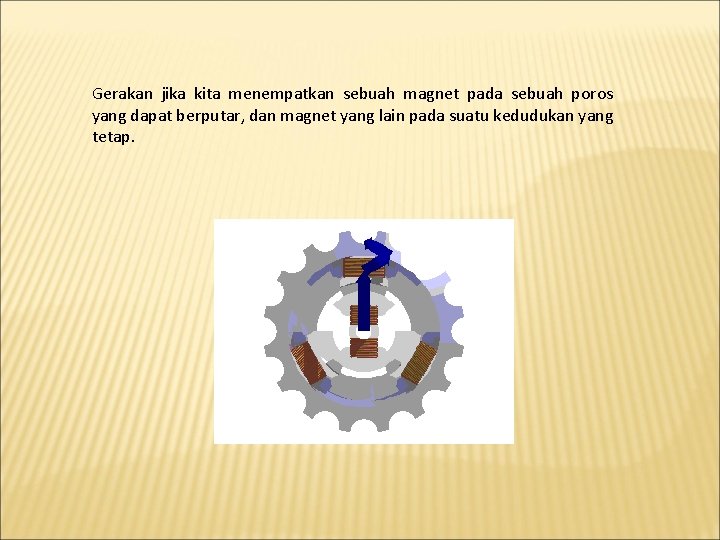

Gerakan jika kita menempatkan sebuah magnet pada sebuah poros yang dapat berputar, dan magnet yang lain pada suatu kedudukan yang tetap.

GENERATOR SINKRON Pengertian Generator Arus Bolak-balik Generator sinkron Jumlah putaran rotornya sama dengan jumlah putaran medan magnet pada stator Kecepatan sinkron Dihasilkan dari kecepatan putar rotor dengan kutub-kutub magnet yang berputar dengan kecepatan yang sama dengan medan putar pada stator.

KONSTRUKSI GENERATOR ARUS BOLAK-BALIK Bagian diam yang mengeluarkan tegangan bolakbalik Stator terdiri dari badan generator yang terbuat dari baja yang berfungsi melindungi bagian dalam generator, kotak terminal dan name plate pada generator Inti Stator yang terbuat dari bahan ferromagnetik yang berlapis-lapis dan terdapat alur-alur tempat meletakkan lilitan stator Lilitan stator yang merupakan tempat untuk menghasilkan tegangan Rotor bagian bergerak yang menghasilkan medan magnit yang menginduksikan ke stator berbentuk kutub sepatu (salient) atau kutub dengan celah udara sama rata (rotor silinder)

KONSTRUKSI GENERATOR ARUS BOLAK-BALIK Stator : 1. Rumah Stator 2. Lilitan stator Rotor : 1. Kutub magnet 2. Lilitan penguat magnet 3. Cincin seret (slip ring)

PRINSIP KERJA GENERATOR SINKRON prinsip kerja generator DC dan grafik fungsi dari tegangan DC terhadap waktu.
