Motor 3 Fasa Sambungan Motor Listrik 3 Fasa

Motor 3 Fasa

Sambungan Motor Listrik 3 Fasa • Ada 2 model penyambungan kumparan pada motor 3 phase: q Sambungan Bintang/Star/Y q Sambungan Segitiga/Delta

Sambungan Bintang • Sambungan bintang dibentuk dengan menghubungkan salah satu ujung dari ketiga kumparan menjadi satu. • Ujung kumparan yang digabung tersebut menjadi titik netral, karena sifat arus 3 phase yang jika dijumlahkan ketiganya hasilnya netral atau nol. • Nilai tegangan phase pada sambungan bintang = √ 3 x tegangan antar phase

Sambungan Delta • Sambungan delta atau segitiga didapat dengan menghubungkan kumparan-kumparan motor sehingga membentuk segitiga. • Pada sambungan delta tegangan kumparan = tegangan antar phase akan tetapi arus jaringan sebesar √ 3 arus line.

Cara Kerja Motor 3 Fasa • Motor 3 phasa akan bekerja/ berputar apabila sudah dihubungkan dalam hubungan tertentu. • Mendapat tegangan (jala-jala/ power/ sumber) sesuai dengan kapasitas motornya. • Motor 3 fasa bekerja dengan 2 hubungan yaitu : q Motor bekerja Bintang/ Star q Motor bekerja segitiga /Delta (▲)

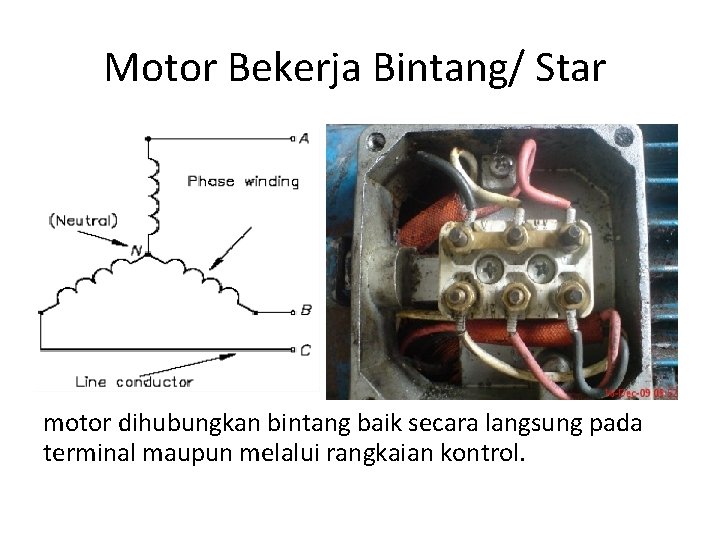

Motor Bekerja Bintang/ Star motor dihubungkan bintang baik secara langsung pada terminal maupun melalui rangkaian kontrol.

Motor bekerja segitiga /Delta (▲) • motor dihubungkan segitiga baik secara langsung pada terminal maupun melalui rangkaian kontrol. • Kecuali mesin-mesin yang berkapasitas tinggi diatas 10 HP, maka motor tersebut wajib bekerja segitiga (▲) dan harus melalui rangkaian kontrol star delta baik secara mekanik, manual, PLC. Dimana bekerja awal motor tersebut bekerja bintang hanya sementara, selang berapa waktu barulah motor bekerja segitiga dan motor boleh dibebani.

Pengasutan motor 3 Fasa • Pengasutan motor induksi adalah cara menjalankan pertama kali motor, tujuannya agar arus starting kecil dan drop tegangan masih dalam batas toleransi. Ada beberapa cara teknik pengasutan, di antaranya: q Hubungan langsung (Direct On Line = DOL) q Tahanan depan Stator (Primary Resistor) q Transformator q Segitiga-Bintang (Start-Delta) q Pengasutan Soft starting q Tahanan Rotor lilit

Tugas • Jelaskan teknik pengasutan motor 3 fasa yang sudah disebutkan sebelumnya di atas!
