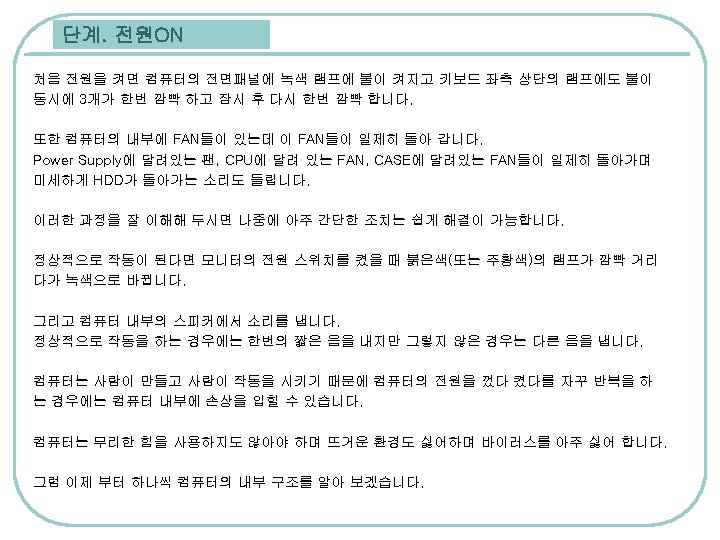

Mother Board interface o Chipset North Bridge CPU

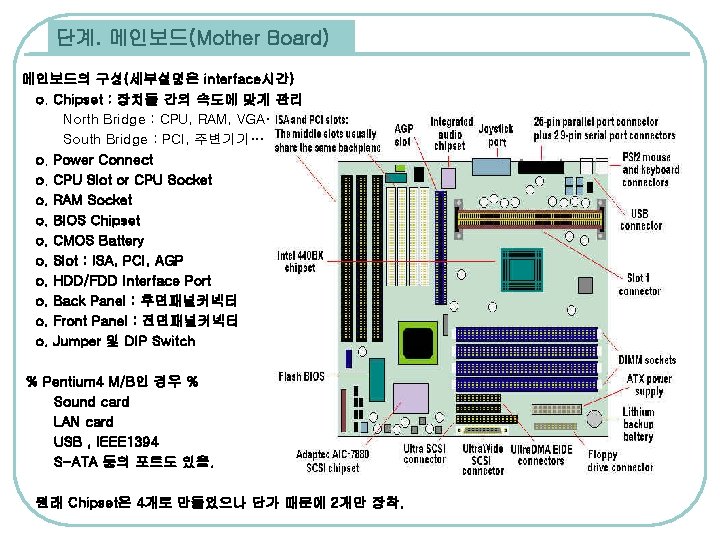

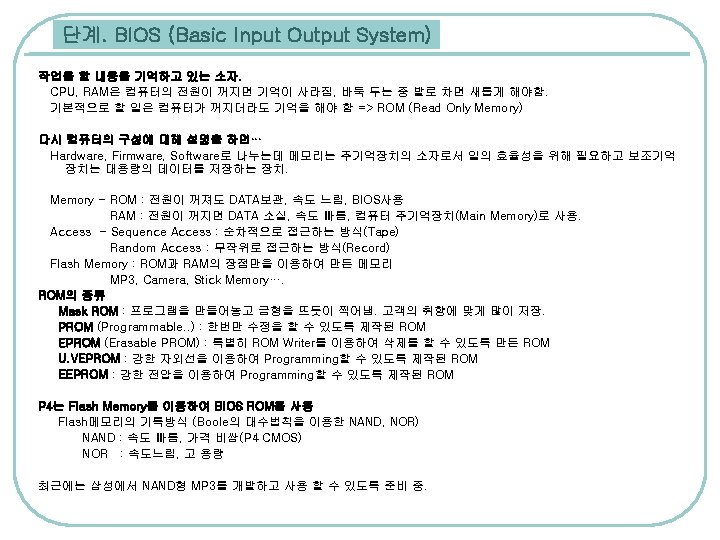

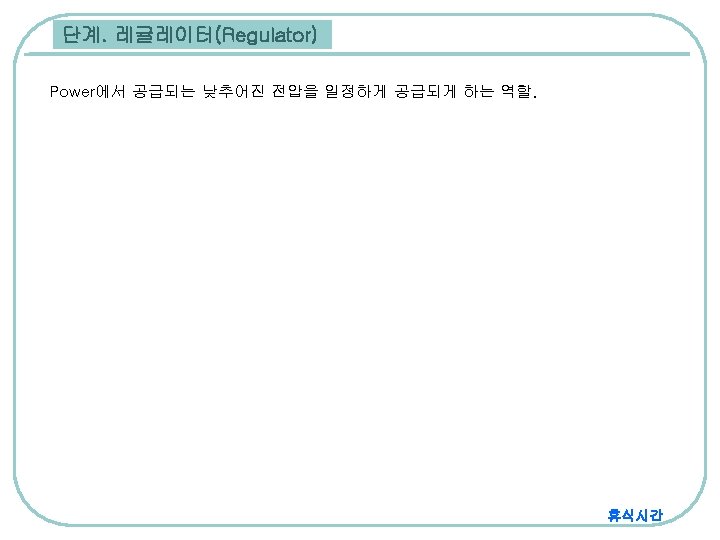

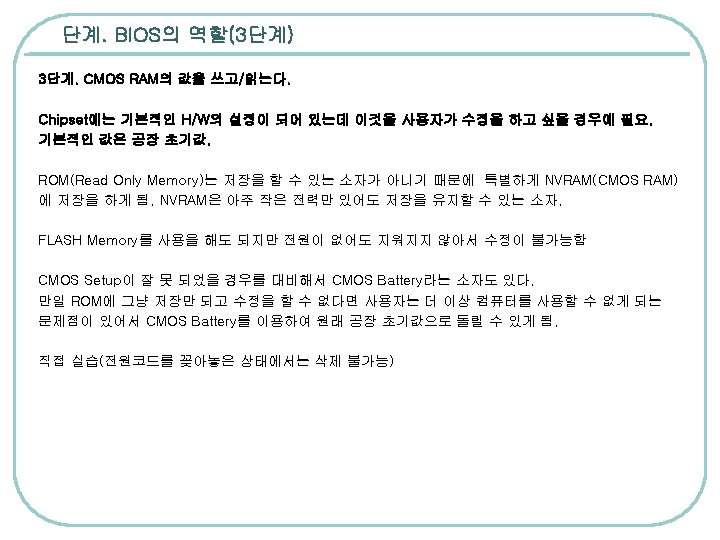

단계. 메인보드(Mother Board) 메인보드의 구성(세부설명은 interface시간) o. Chipset : 장치들 간의 속도에 맞게 관리 North Bridge : CPU, RAM, VGA… South Bridge : PCI, 주변기기… o. Power Connect o. CPU Slot or CPU Socket o. RAM Socket o. BIOS Chipset o. CMOS Battery o. Slot : ISA, PCI, AGP o. HDD/FDD Interface Port o. Back Panel : 후면패널커넥터 o. Front Panel : 전면패널커넥터 o. Jumper 및 DIP Switch % Pentium 4 M/B인 경우 % Sound card LAN card USB , IEEE 1394 S-ATA 등의 포트도 있음. 원래 Chipset은 4개로 만들었으나 단가 때문에 2개만 장착.





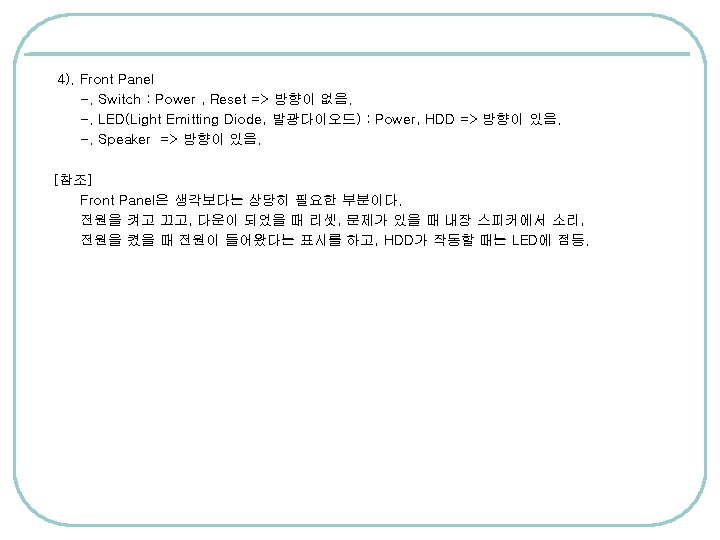

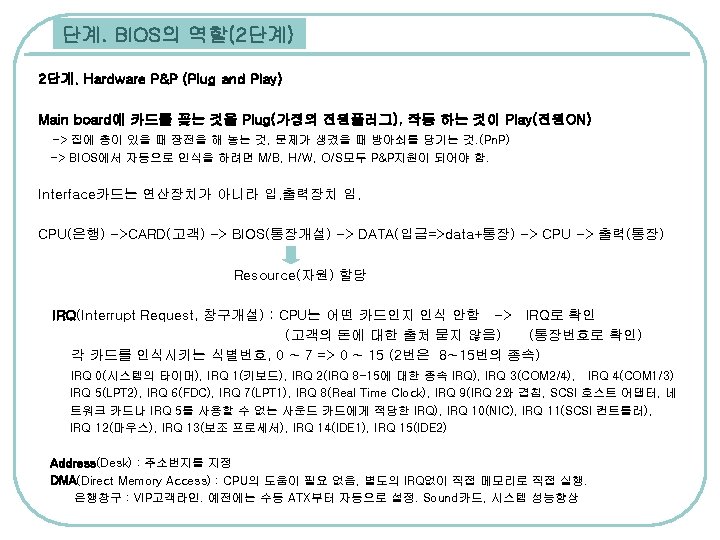

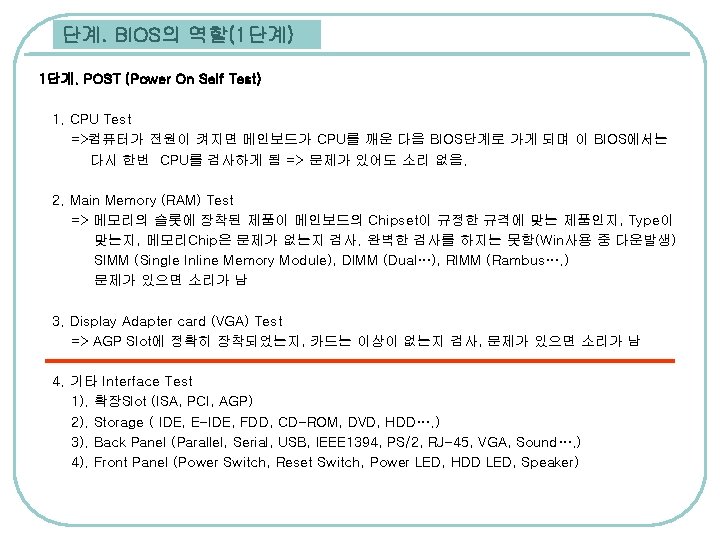

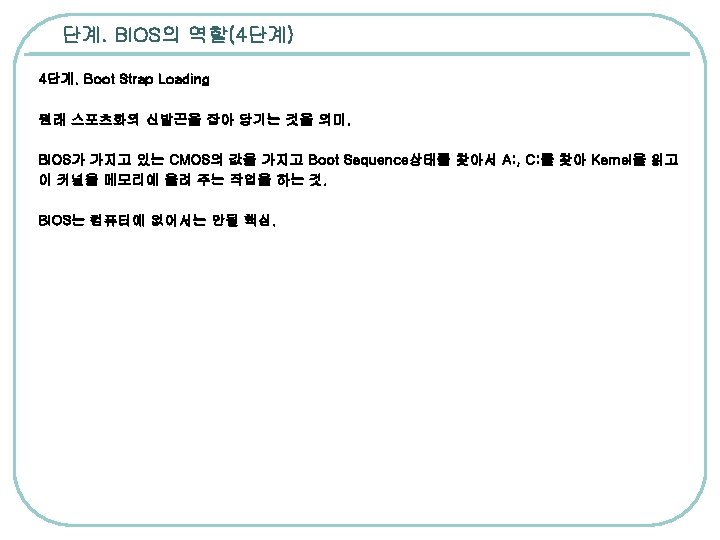

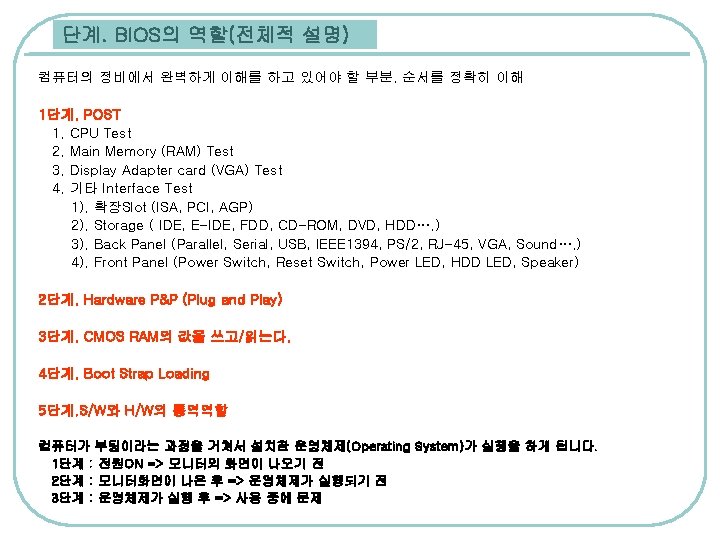

4. 기타 Interface Test 1). 확장Slot (ISA, PCI, AGP) -. ISA(Industry Standard Architecture) : 16 Bit 98핀 핀 홀 타입. P 4 에서 완전 없어짐. 아직도 기계쪽에는 사용하고 있음. 먼지 등에 강함 -. MCA(Micro Channel Architecture) : IBM의 독자적인 32 Bit. PS/2용으로 사용. 기존 ISA와 호환 안됨, 독점적 소유권으로 업체에서 개발하지 않아 일반화 실패 -. EISA(Extended “ ) : ISA의 확장. 386~PIII초기. 32 Bit, ISA/EISA슬롯 공유 -. VESA Local Bus(Video Electronics Standards Association ) : VGA, IDE확장. 32 Bit -. PCI(Peripheral Component Interconnect) : VESA에서 발전, 2. 0부터는 독립적 설계. 32 Bit, 확장형은 64 Bit 188핀 -. AGP(Accelerated Graphic Port) : 3 D그래픽 구현을 빠르게 실현. 전용 Slot사용. 요즘의 VGA는 거의 AGP를 사용하고 있음. -. AMR(Audio/Modem Riser) -. CNR(Communication Network Riser) [참조]위의 슬롯 중에 현재는 PCI, AGP를 거의 사용하고 있으며 다른 슬롯은 거의 없음. 2). Storage -. IDE(Integrated Drive Electronics) : 메인보드와 저장장치 간의 표준 인터페이스. -. ATA(Advanced Technology Attachment) : ANSI의 공식명칭, 콘트롤러 내장. ATA(IDE), ATA-2(EIDE), ATA-3, Ultra-ATA(Ultra-DMA), ATA/66등의 규격이 있음. -. ATAPI(AT Attachment Packet Interface) : ODD, Tape등에 사용, EIDE의 일부. -. EIDE(Extended IDE) : IDE의 확장 -. S-ATA(Serial ATA) : Pentium 4에서 추가된 저장장치 용 interface
