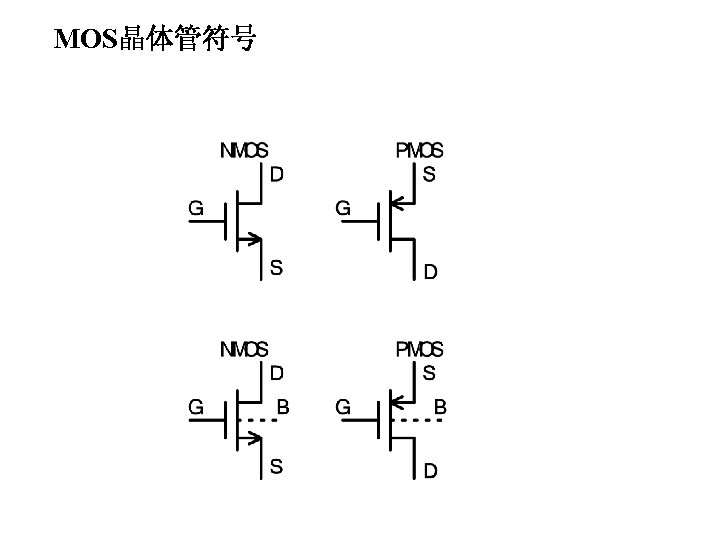

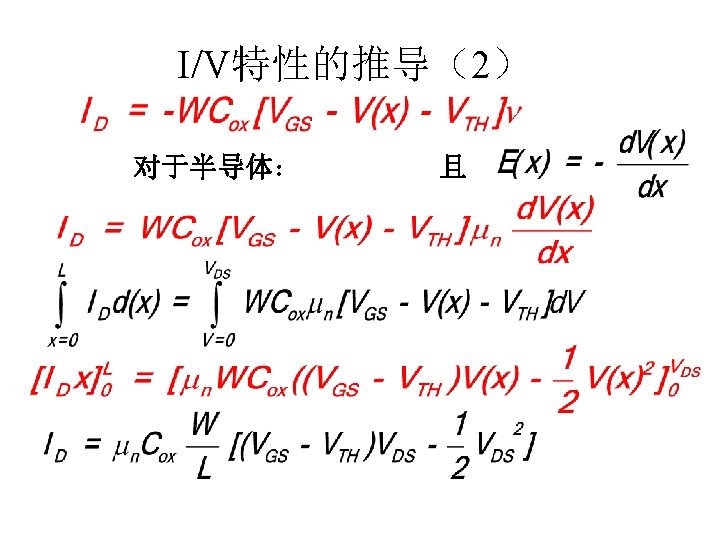

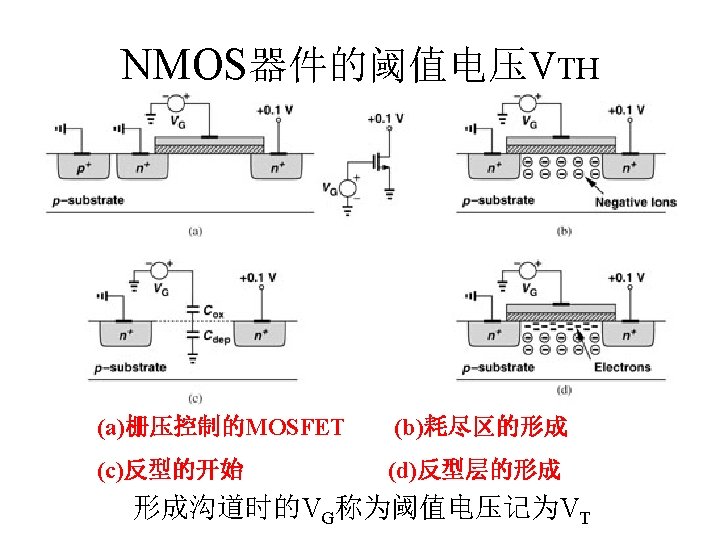

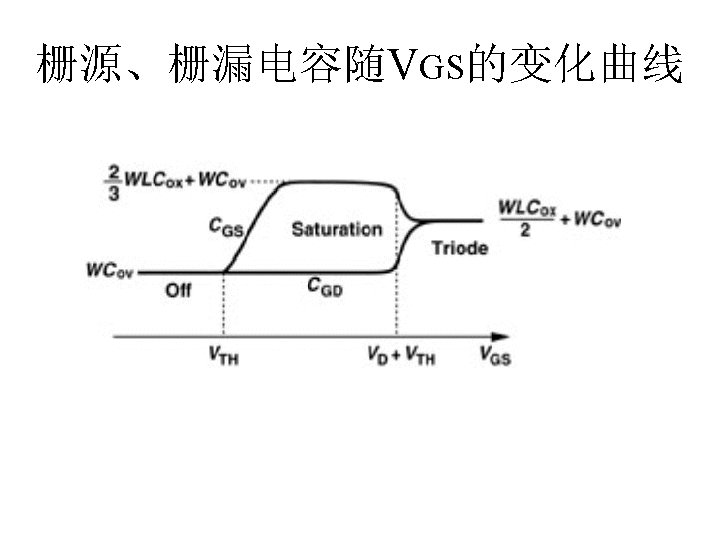

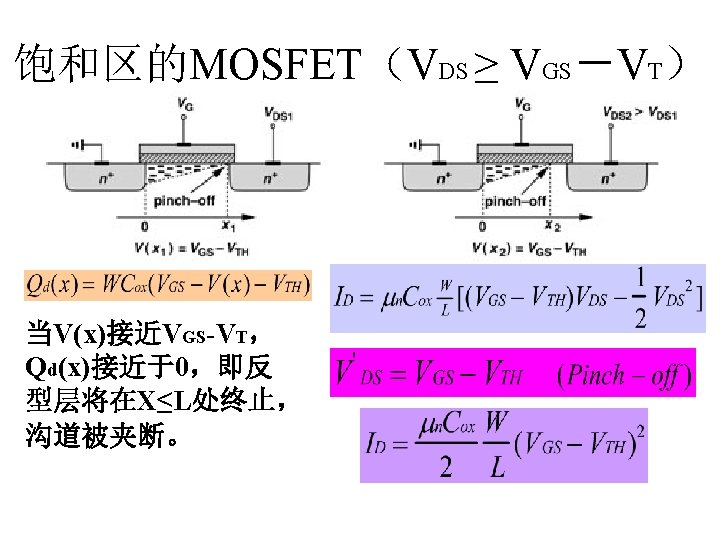

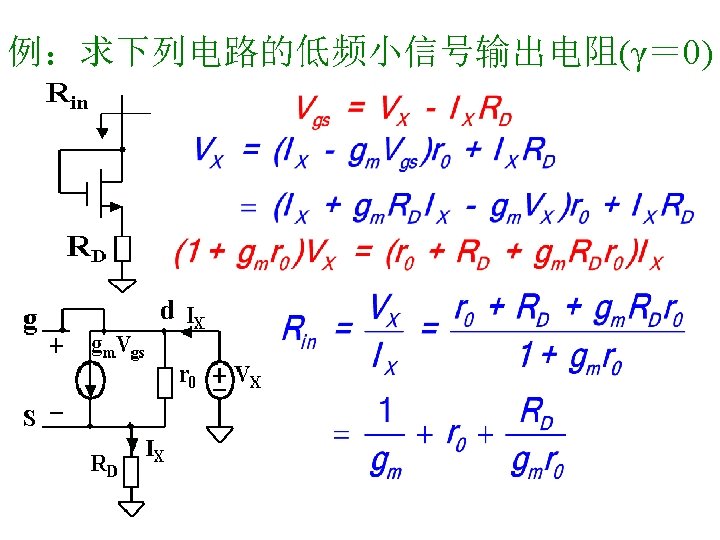

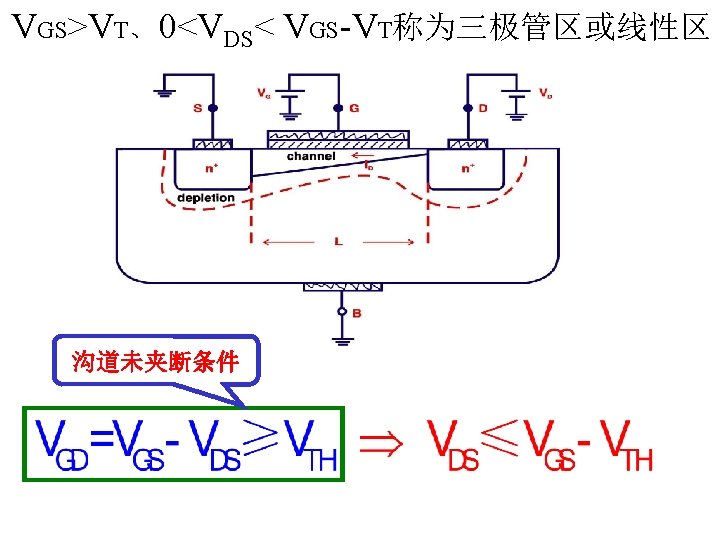

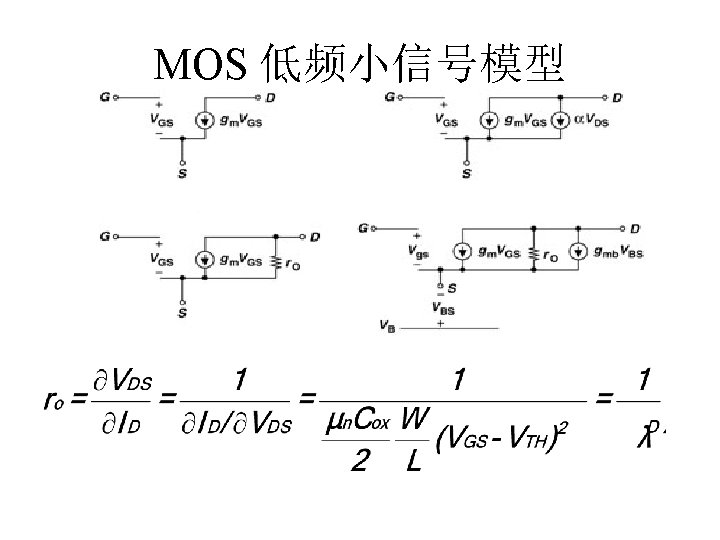

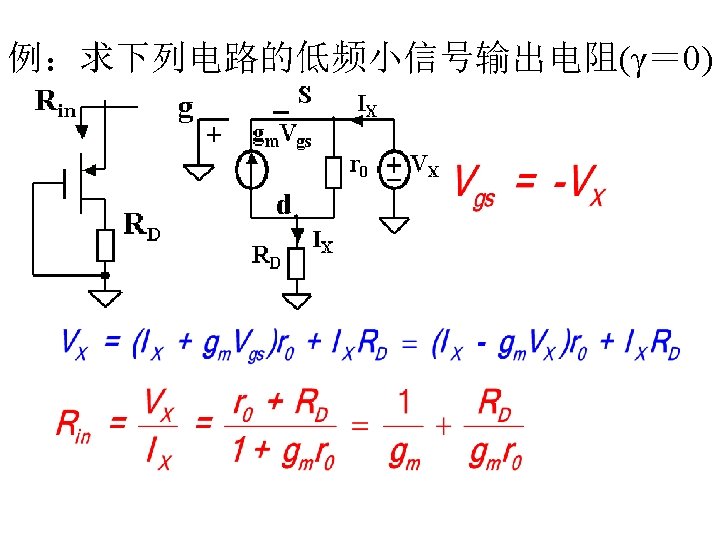

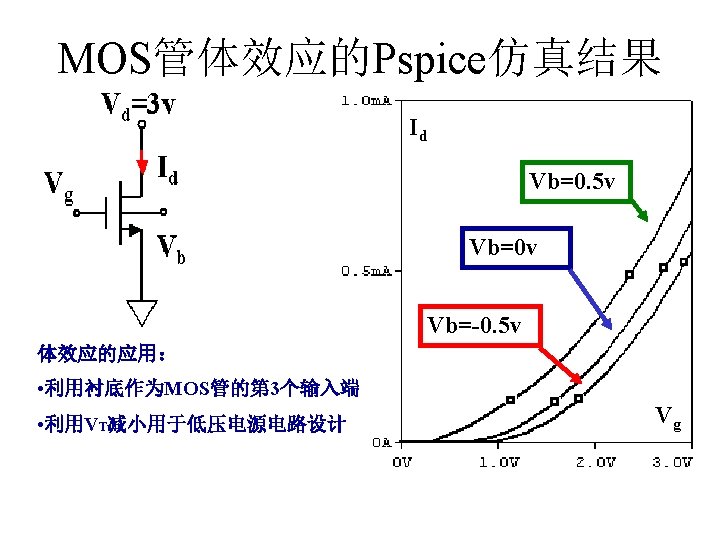

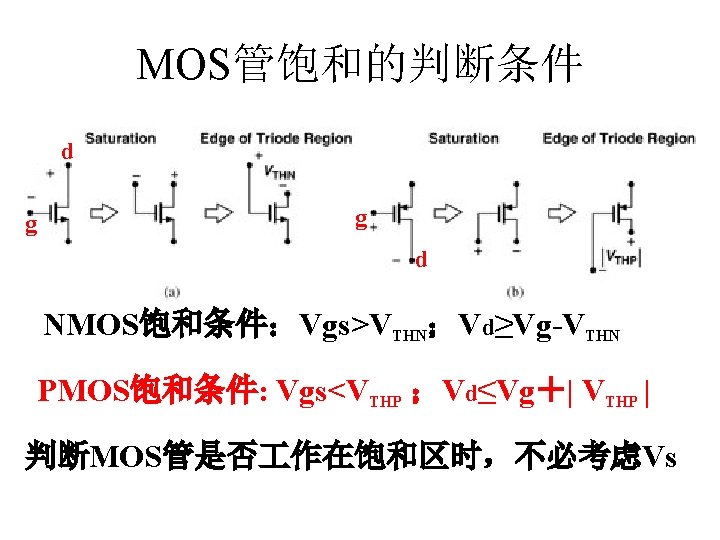

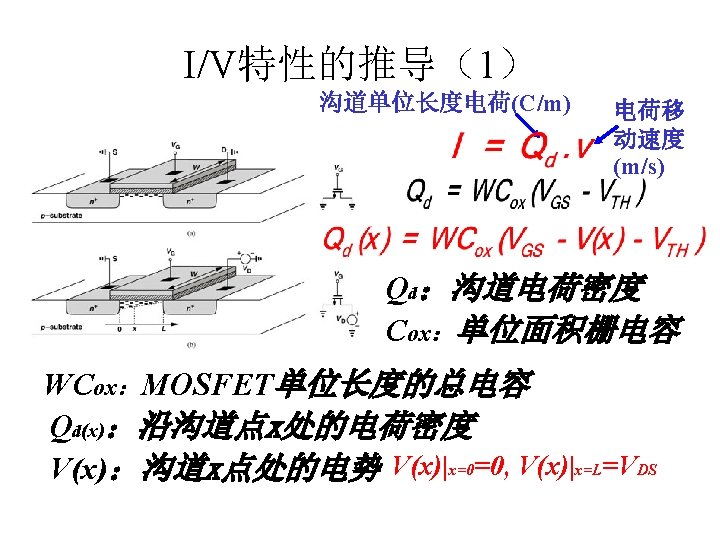

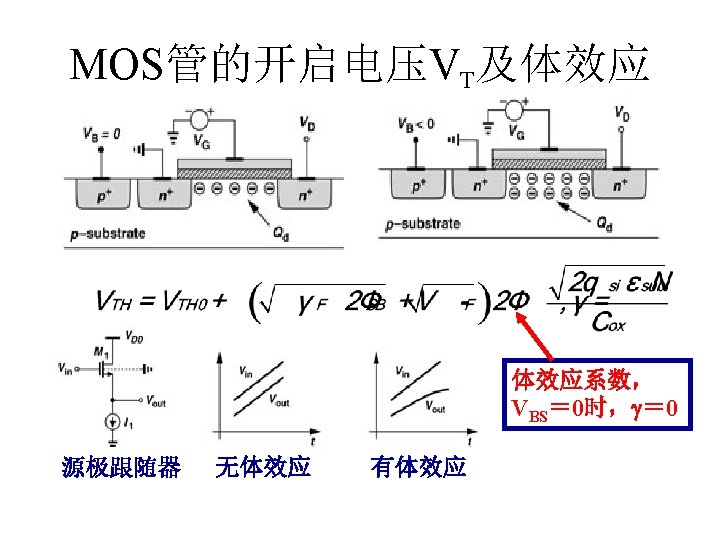

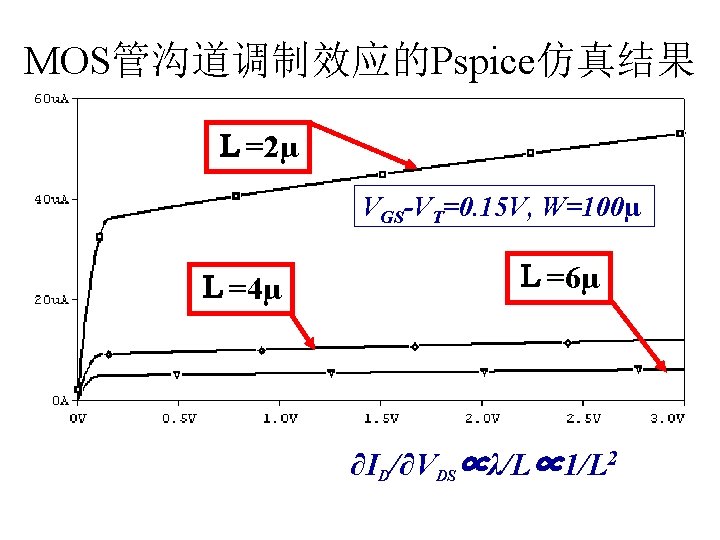

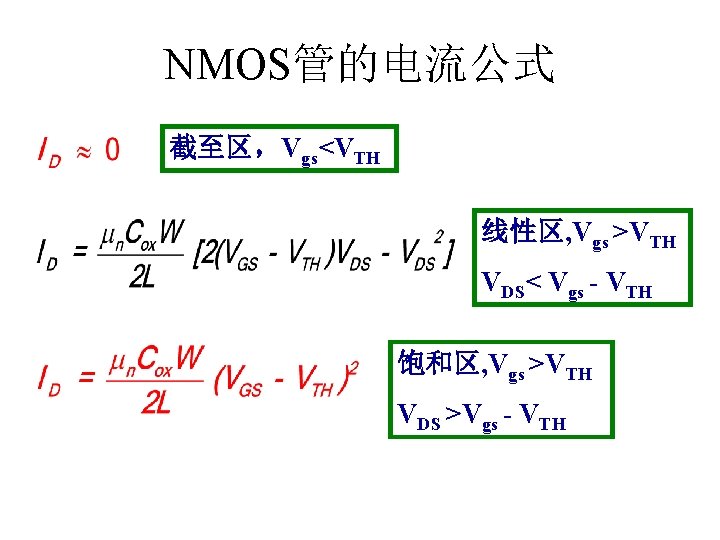

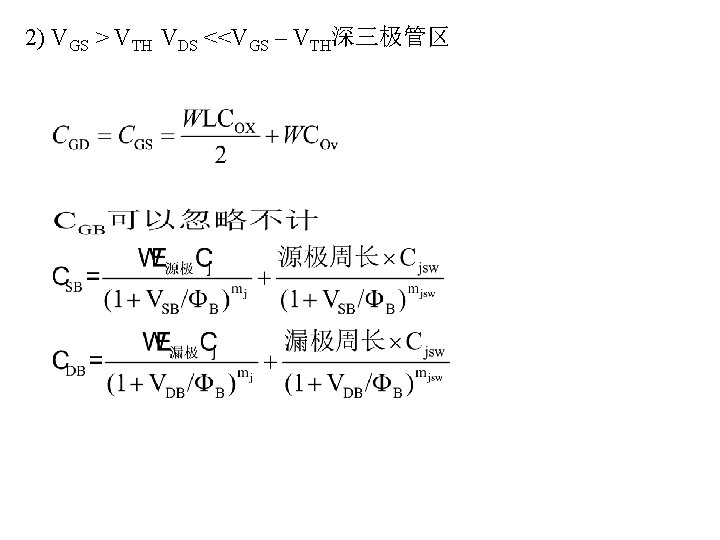

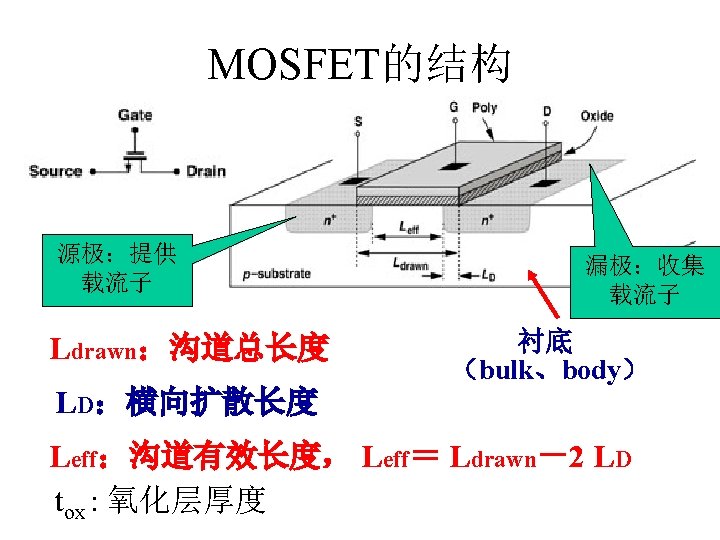

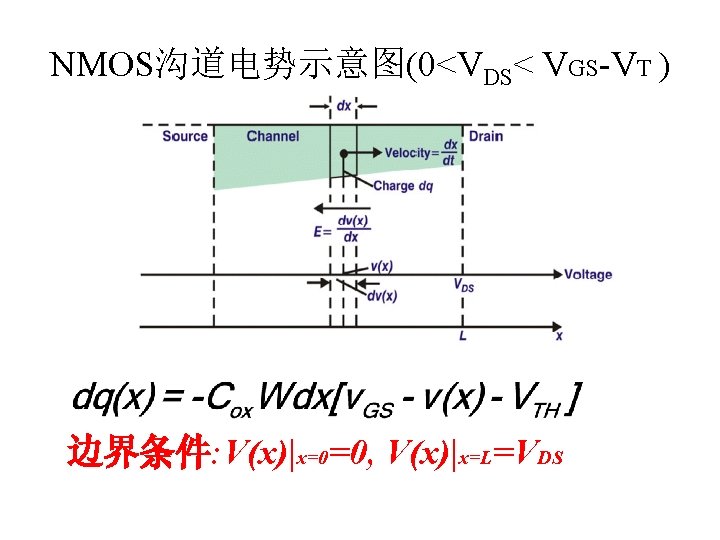

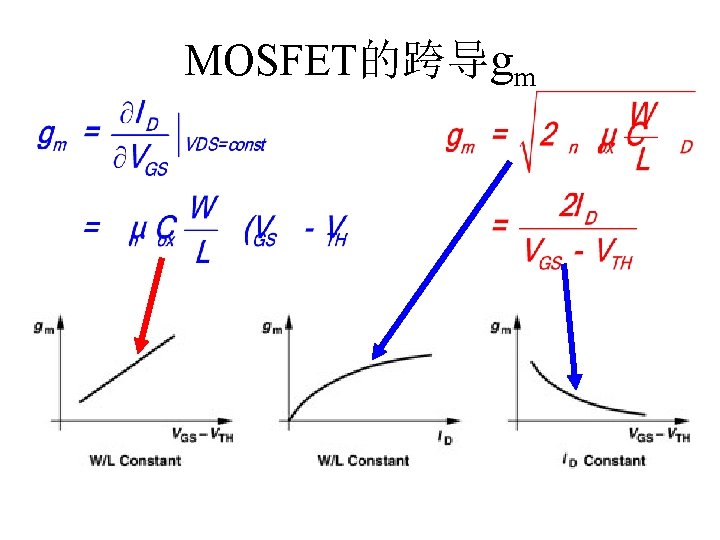

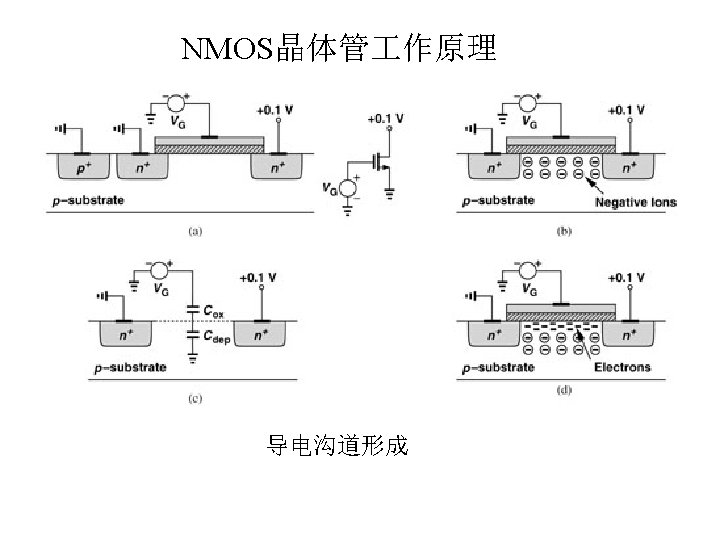

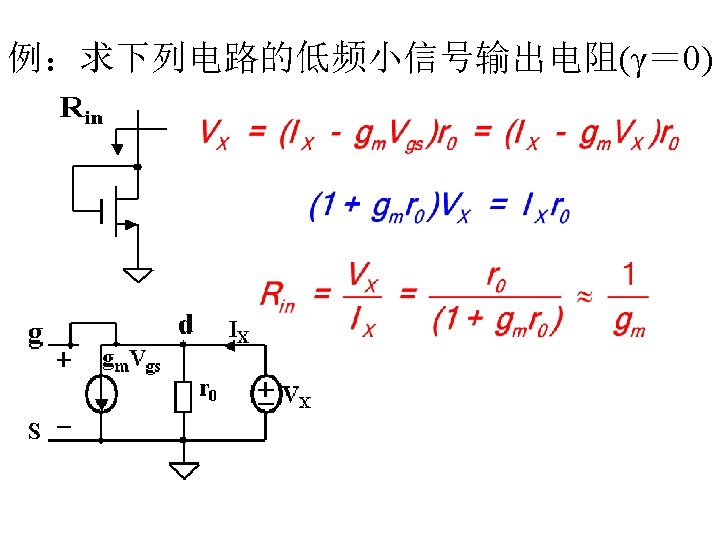

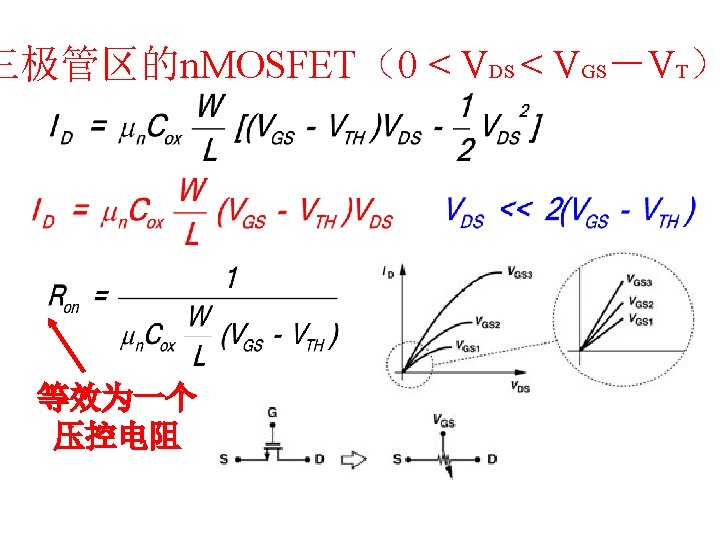

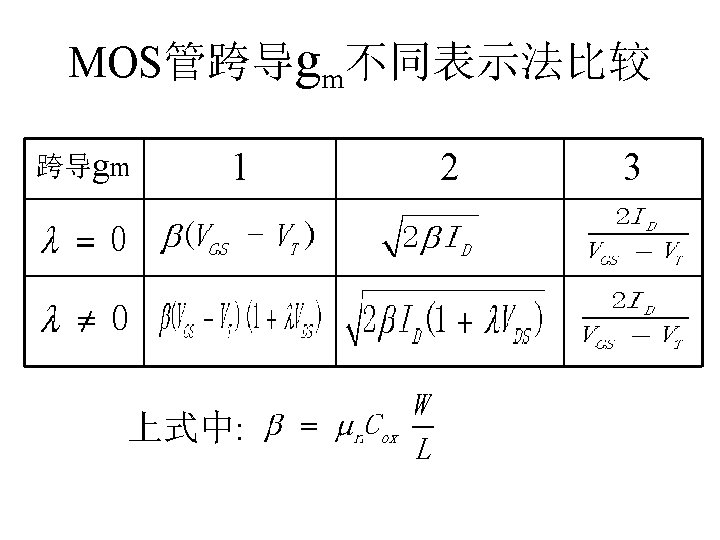

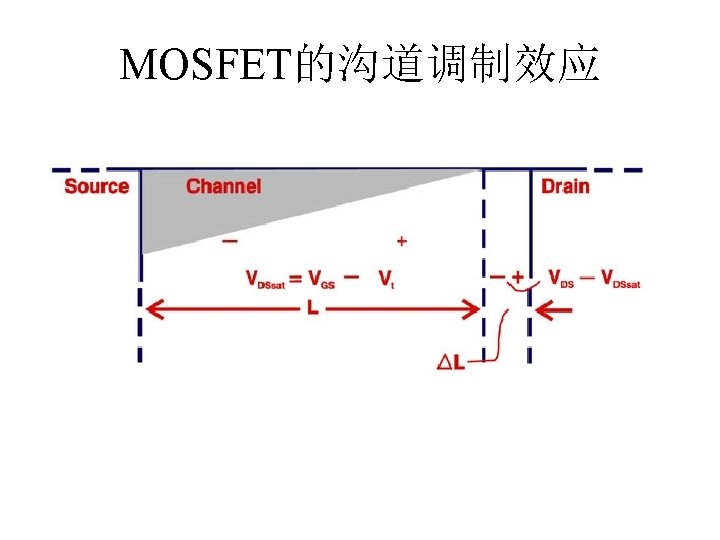

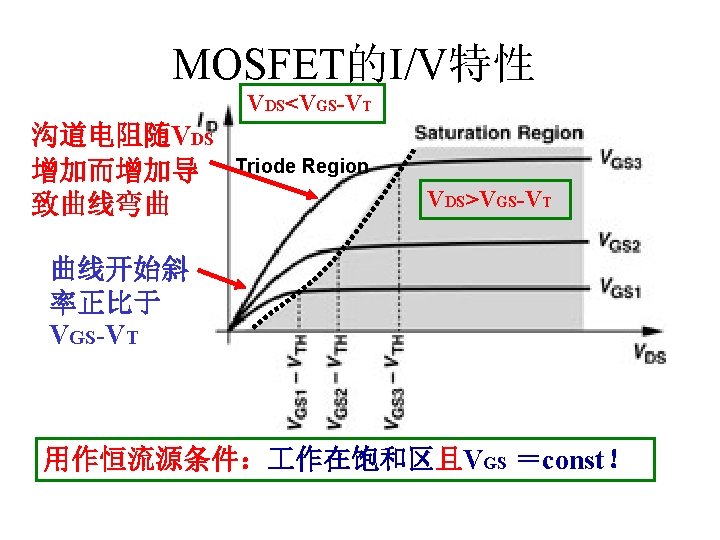

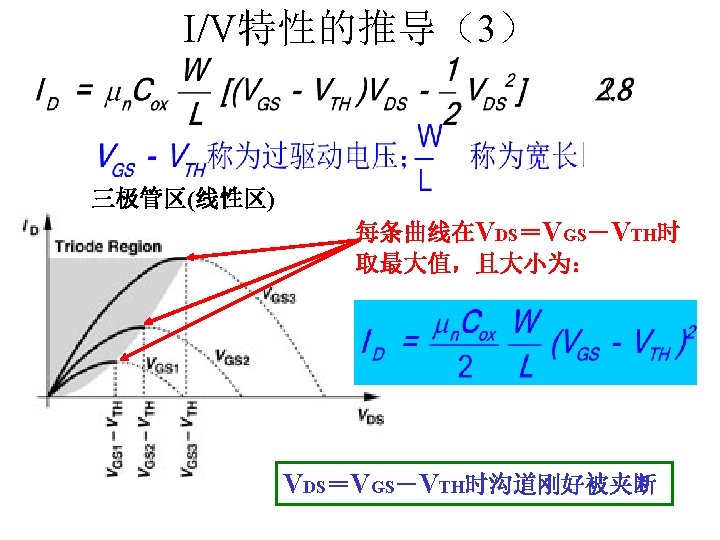

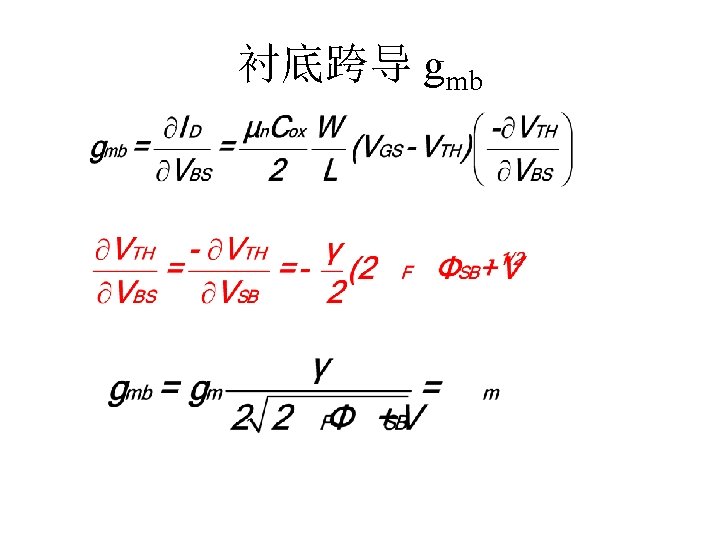

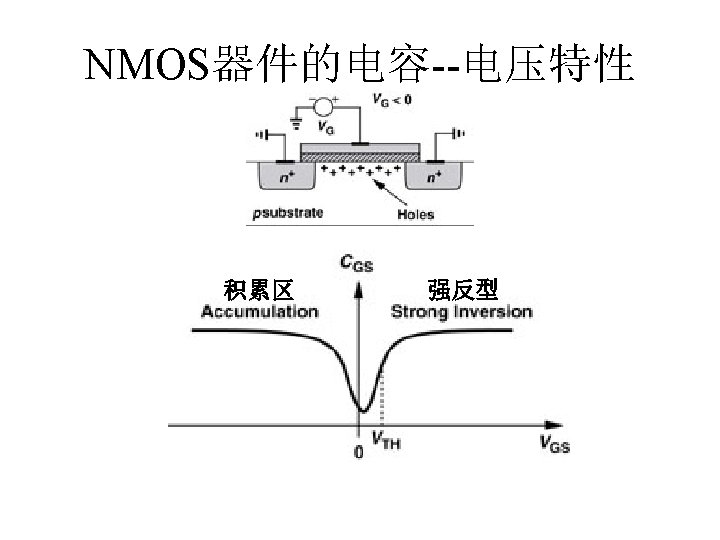

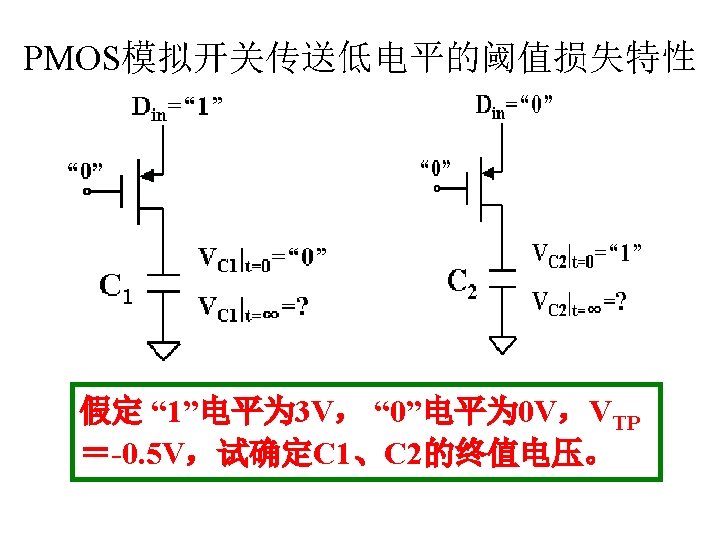

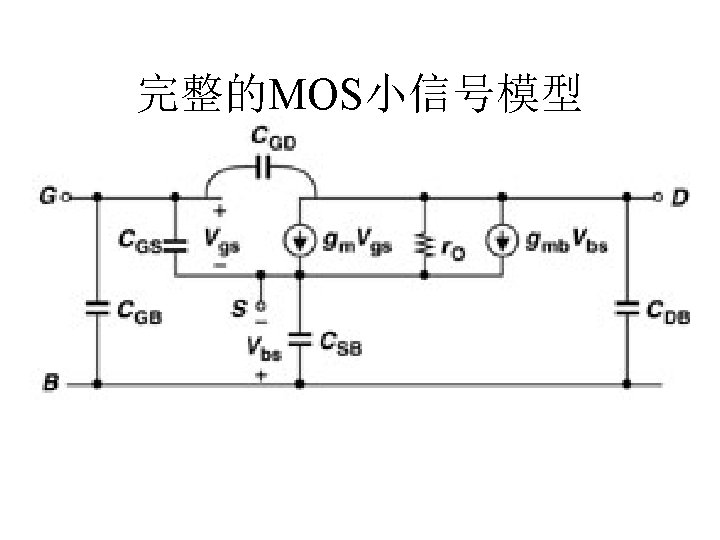

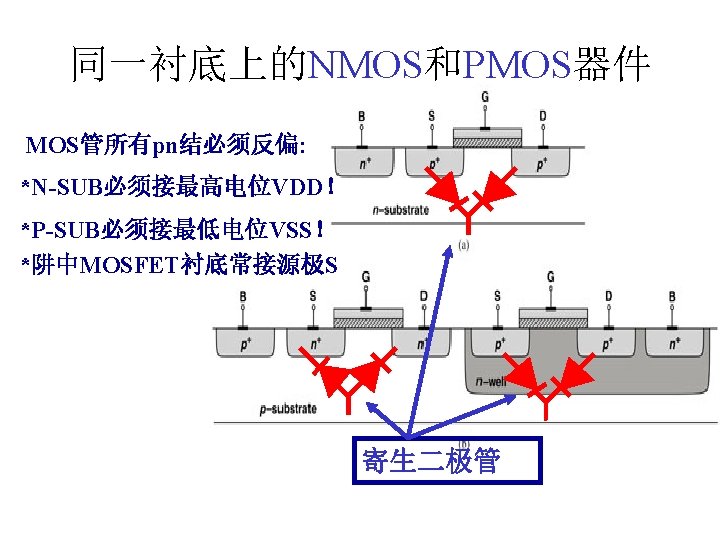

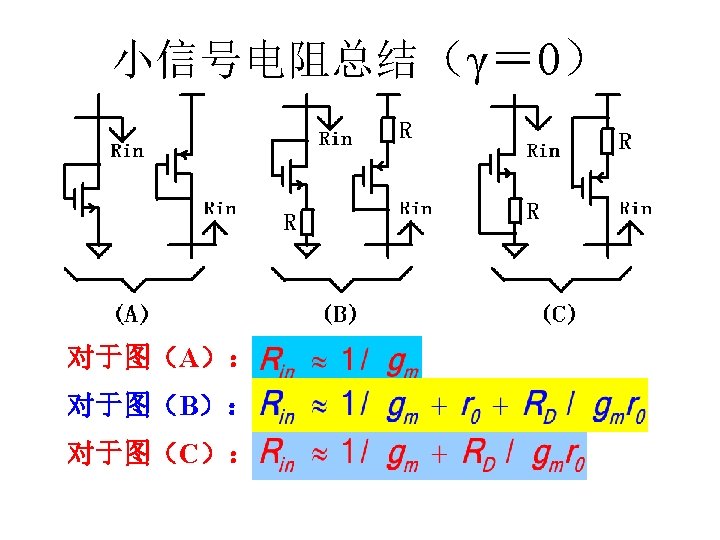

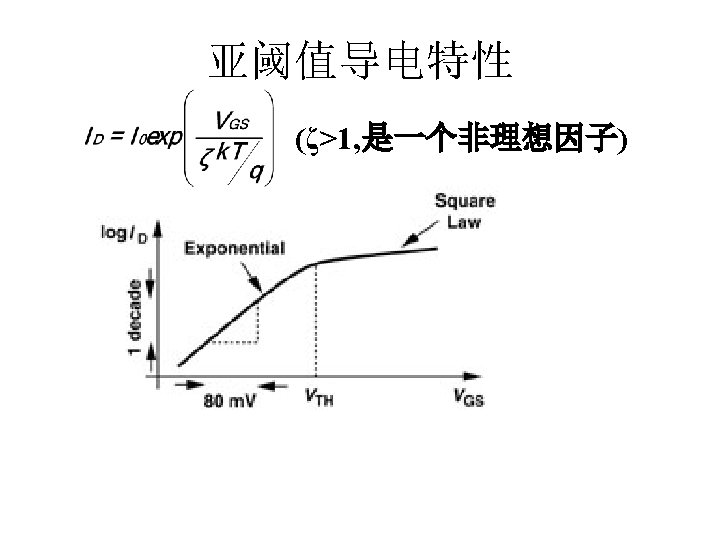

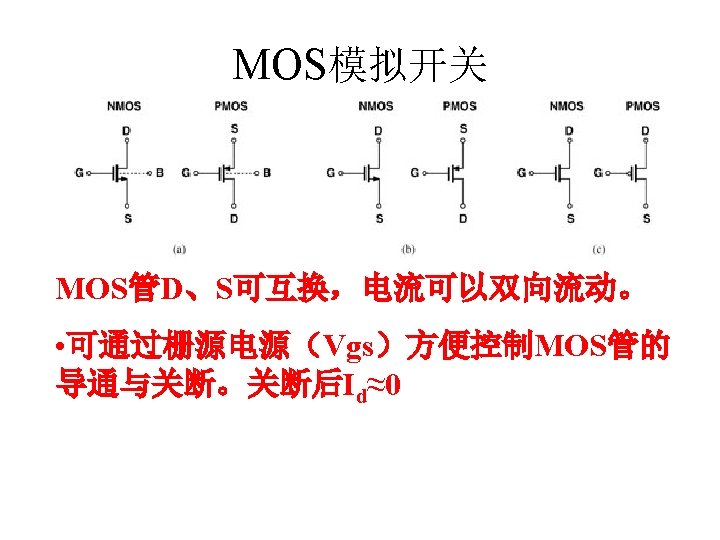

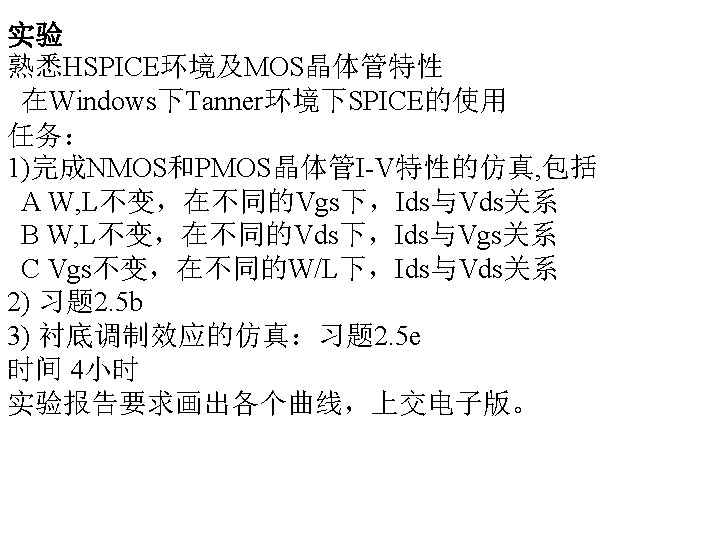

MOSFET MOSFET MetalOxide Semiconductor FieldEffect Transistor CMOS MOS Slides: 63 Download presentation MOSFET的结构 MOSFET : Metal-Oxide Semiconductor Field-Effect Transistor CMOS : 互补MOS n型MOSFET :载流子为电子 p型MOSFET :载流子为空穴 阱: 局部 衬底 VGS>VT、VDS=0 VGS>VT、VDS>VGS-VT称为饱和区 NMOS管的电流公式 截至区,Vgs<VTH 线性区, Vgs >VTH VDS< Vgs - VTH 饱和区, Vgs >VTH VDS >Vgs - VTH MOSFET的跨导gm 2) VGS > VTH VDS <<VGS – VTH深三极管区 3) VGS > VTH VDS >VGS – VTH饱和区 减小MOS器件电容的版图结构 对于图a: CDB=CSB = WECj + 2(W+E)Cjsw 对于图b: CDB=(W/2)ECj+2((W/2)+E)Cjsw CSB=2((W/2)ECj+2((W/2)+E)Cjsw = WECj +2(W+2 E)Cjsw 例:若W/L= 50/0. 5,|ID|= 500 u. A,分别求: NMOS、 PMOS的跨导及输出阻抗以及本征增益gmr 0 ( tox=9 e-9 λn=0. 1, λp=0. 2 , μ n= 350 cm 2/V/s, μ p= 100 cm 2/V/s ) tox=50 Å, Cox 6. 9 f. F/μm 2(1 Å=10 -10 m, 1 f. F= 10 -15 F) ∴tox=90 Å, Cox 6. 9*50/90=3. 83 f. F/μm 2 同理可求得PMOS的参数如下:gm. P 1. 96 m. A/V , r 0 P 10 KΩ ,gm. P r 0 P 19. 6 Mos cmosMos transistorMos transistorMos transistor theoryDarlington kapcsolásMosfetrTransferSemiconductor tipo nTransistores de efecto de campoSimbol-simbol komponenTiming modeGfs lamp mosMos morisMos inverter static characteristicsExamples of mos and sdsJan mosMos sensor panasonicC-v characteristics of mos capacitorMos varactorMos c-vPlænegødning med mosfjernerEcfc usmcMos differential pairMos sScaling factors in vlsiSai infotechMos gatewayPmos t modelHlg-mosComeniusCaracterizare otilia marculescuWafer startsMos capacitor band diagramMos morisMos capacitor band diagramIdeal mos capacitorPunct static de functionare tranzistor0313 lav crewmanMosMos estCv measurement of mos capacitorNmos iv curvePaul mosElementos del ciMos video qualityFrugalitas mos maiorumMos text bulletinsMos monzaComplementary mosMos code languageMos differential pairJan mosMos miron prisacarulMos varactorKomputer berasal dari bahasa ... *Ece 340Mos queMos c-vWpe effect in layoutBios vs cmosY=a+bc using cmosDiode layout in cmosCmos lc oscillatorSmall signal model of cmos inverter
