Moraleja Todas las capas (“layers”) de información geográfica de un banco de datos de “GIS” deben estar en el mismo sistema de coordenadas.

Algunos errores en imágenes • Ausencia de coordenadas geográficas o planas. – Fotos aéreas e imágenes telesensadas en su estado inicial • Distorsiones panorámicas. • Cambios de escala por movimientos de plataforma. • Desplazamiento por relieve.

Desplazamiento por relieve • Aunque es una distorsión, el desplazamiento por relieve resulta ventajoso para interpretación pues provee la percepción de relieve.

Tipos de procesos • Registro de imagen a imagen – Alineación de 2 imágenes. – No necesariamente conlleva rectificación ni georeferenciación. • Rectificación de imagen a mapa – Ajustar la geometría de una imagen a un sistema de coordenadas planas (georeferenciación). • Cambio de sistema de coordenadas

Registro de imagen a imagen

Pasos • Obtener puntos de control (lugares fácil y claramente distinguibles en ambas imágenes). • Calcular ecuación de remuestreo (regresión) y el error incurrido. • Si el error es alto, revisar puntos de control: – modificar, eliminar, añadir puntos • Remuestrar (“resampling”): reasignar las coordenadas y los valores de brillo de píxeles viejos a píxeles de imagen nueva (por interpolación espacial e interpolación de brillo).

Puntos de control • Regarlos por el área de interés. • Obtener al menos el doble del mínimo que requiere el tipo de ecuación. Por ej. , cantidad mínima de puntos según el orden de ecuaciones polinomiales: – – 3 puntos mínimo si ecuación de 1 er orden 6 puntos mínimo si ecuación de 2 do orden 10 puntos mínimo si de 3 er orden el doble de esos sería: 6, 12 y 20, respectivamente

Evaluar ecuación de remuestreo espacial • Ecuación de regresión polinomial. • Generalmente polinomio de 1 er orden es satisfactorio. • Ecuaciones polinomiales de mayor orden pueden dar resultados inaceptables en algunas porciones de la imagen. • Calcular error (RMS= “root mean square”)

Remuestreo espacial Imagen a registrar Imagen de referencia

Remuestreo espacial Imagen a registrar Imagen de referencia

Remuestreo de brillo

Rectificación de imagen a mapa

Pasos • Obtener puntos de control (lugares fácil y claramente distinguibles en ambas imágenes). • Calcular ecuación de remuestreo (regresión) y el error incurrido. • Si el error es alto revisar puntos de control. • Remuestrar (“resampling”): reasignar las coordenadas y los valores de brillo de píxeles viejos a píxeles de imagen nueva (por interpolación espacial e interpolación de brillo).

Puntos de control • Regarlos por el área de interés. • Obtener al menos el doble del mínimo que requiere el tipo de ecuación. Cantidad mínima de puntos según el orden de la ecuación: – 3 puntos mínimo si ecuación de 1 er orden – 6 puntos mínimo si ecuación de 2 do orden – 10 puntos mínimo si de 3 er orden

Evaluar ecuación de remuestreo espacial • Ecuación de regresión polinomial. • Generalmente polinomio de 1 er orden es satisfactorio. • Ecuaciones polinomiales de mayor orden pueden dar resultados inaceptables en algunas porciones de la imagen. • Calcular error (RMS= “root mean square”)

Cambio de sistema de coordenadas • Puede incluir cambio de: – Tipo de proyección, – Datum o – Ambos; tipo de proyección + datum.

Tipos de proyección Cilíndrica Cónica Azimutal

Distorciones según la proyección Proyección cilíndrica Proyección cónica

Proyección UTM (“Universal Transverse Mercator”)

Zonas UTM

Zona UTM

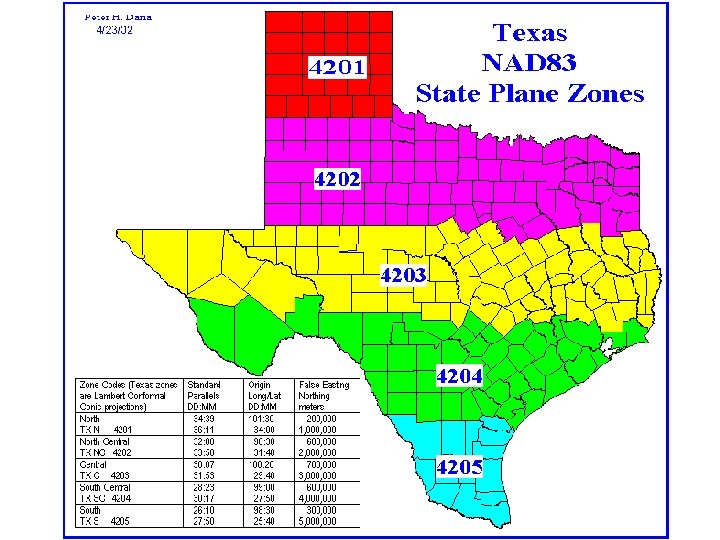

Sistema State Plane • Originado por EUA. • Sistema de proyección: – Utiliza Transverse Mercator (proyección cilíndrica) en estados que corren de norte a sur. – Utiliza Lambert Conformal Conic en estados que corren de este a oeste. • En PR, las unidades de State Plane son metros o pies; en el resto de EUA originalmente en pies pero se están cambiando a metros.

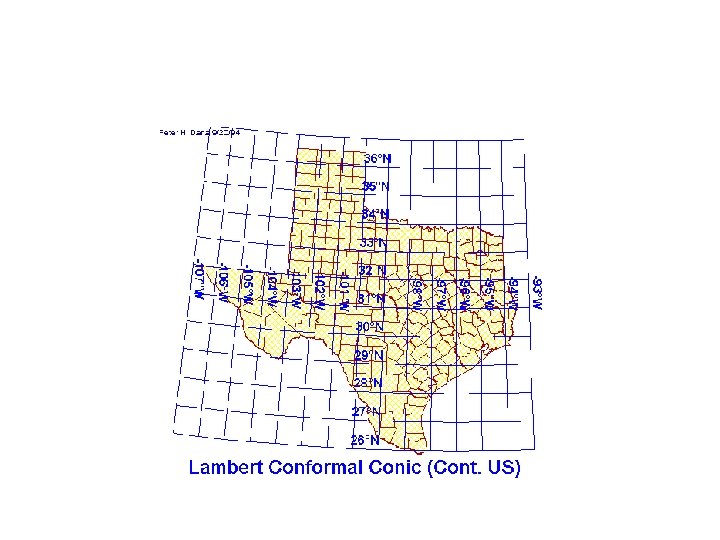

Proyección Lambert Conformal Conic

Datum

Geodesia

Datum

3 superficies Geoide = la superficie física definida mediante el potencial gravitatorio, de modo que sobre él hay en todos los puntos la misma atracción terrestre; simula el nivel del mar extendido en tierra.

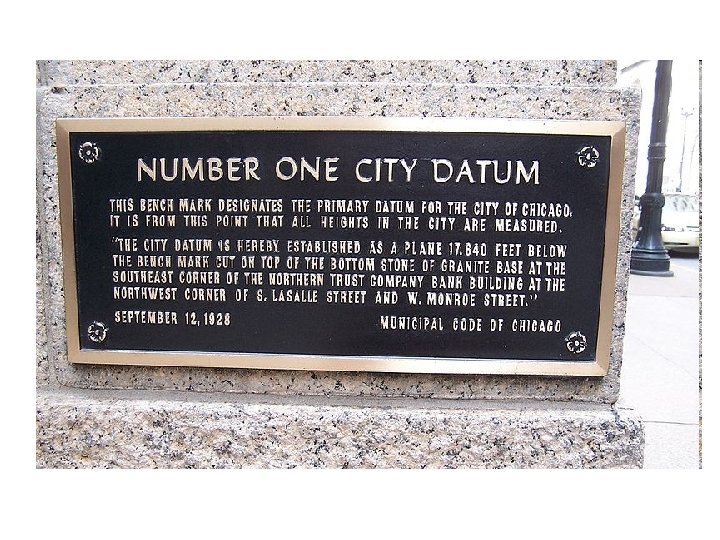

3 definiciones para Datum • Datum = un punto en el terreno cuya posición geográfica es conocida de manera muy precisa y que se utiliza como referencia. • Datum = un conjunto de esos puntos. • Datum = una ecuación que define un elipsoide, una posición inicial, un azimuto inicial, y la distancia entre el geoide y el elipsoide. • Ver mas información sobre datum.

Cambios de sistema de coordenadas • Conlleva remuestreo espacial solamente si los datos son vectoriales • Conlleva remuestreo espacial y remuestreo de brillo si los datos son raster • Idrisi provee 2 métodos: – Módulo PROJECT • Usa ecuaciones para convertir coordenadas – Módulo RESAMPLE • Usa ecuaciones polinomiales para registrar una imagen al sistema de coordenadas de otra imagen ya georeferenciada.

Cambios de sistema de coordenadas • Arc. Map provee 3 métodos: – Módulo PROJECT de Arc. Toolbox para datos vectoriales • Usa ecuaciones para convertir coordenadas – Módulo PROJECT RASTER de Arc. Toolbox para datos raster – Herramienta Georeferencing para datos raster • Usa ecuaciones para registrar una imagen no georeferenciada al sistema de coordenadas de otra imagen ya georeferenciada.

Cambios de sistema de coordenadas • Moraleja: – Todas las capas (“layers”) de información geográfica de un banco de datos de “GIS” deben estar en el mismo sistema de referencia. – “el mismo sistema de referencia” = tipo de proyección + Datum.

Desplazamientos de localización en 3 tipos de proyección

Desplazamientos de localización de varios datums usando WGS 84 como referencia

Próximos tutoriales: 6 -1 y 6 -3

Cambios de escala por movimientos de plataforma

Datum de América del Norte del 1927 (NAD 27)

Buena distribución Pobre distribución

Ejemplos de ecuaciones polinomiales Orden Nombre x’ = x 1 Lineal + 1 x’ = cuadrá x 2 2 tica + 1 x’ = x 3 3 cúbica + 1 Ejemplo de ecuación
