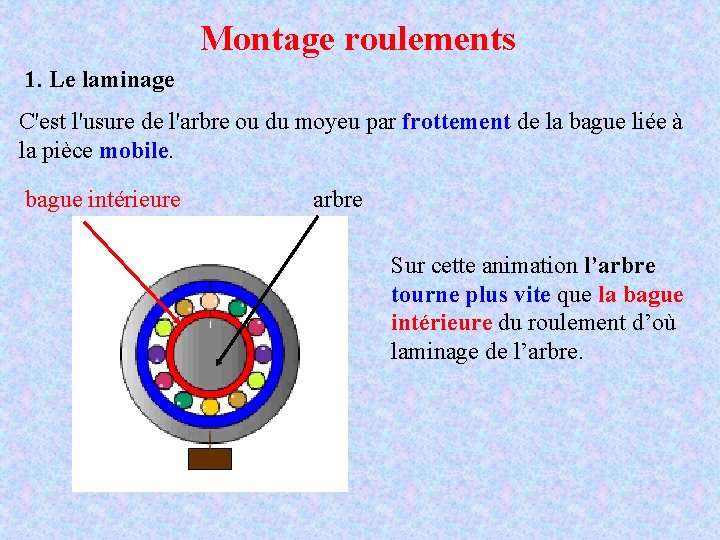

Montage roulements 1. Le laminage C'est l'usure de l'arbre ou du moyeu par frottement de la bague liée à la pièce mobile. bague intérieure arbre Sur cette animation l’arbre tourne plus vite que la bague intérieure du roulement d’où laminage de l’arbre.

Montage roulements 1. Le laminage Deux solutions pour éviter ce problème : a. Ajustement serré de la bague avec la pièce mobile Comme les tolérances des roulements sont toujours H 7 sur la bague intérieure et h 7 sur la bague extérieure, c'est en agissant sur les tolérances du moyeu et de l'arbre que l'on obtient cet ajustement, l'autre ajustement sera glissant pour permettre la dilatation. ARBRE TOURNANT MOYEU TOURNANT H 7 / g 6 P 7 / h 7 G 7 / h 7 H 7 / p 6

Montage roulements 1. Le laminage Deux solutions pour éviter ce problème : b. Solution économique mais délicate à réaliser par collage. ARBRE TOURNANT MOYEU TOURNANT collage

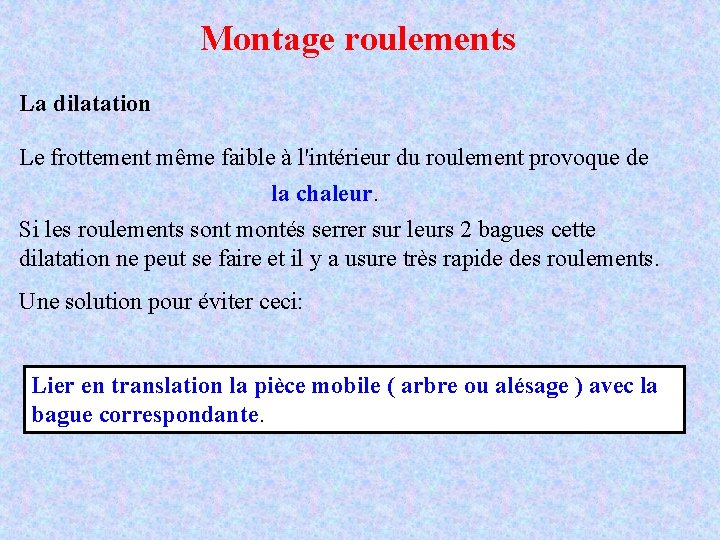

Montage roulements La dilatation Le frottement même faible à l'intérieur du roulement provoque de la chaleur. Si les roulements sont montés serrer sur leurs 2 bagues cette dilatation ne peut se faire et il y a usure très rapide des roulements. Une solution pour éviter ceci: Lier en translation la pièce mobile ( arbre ou alésage ) avec la bague correspondante.

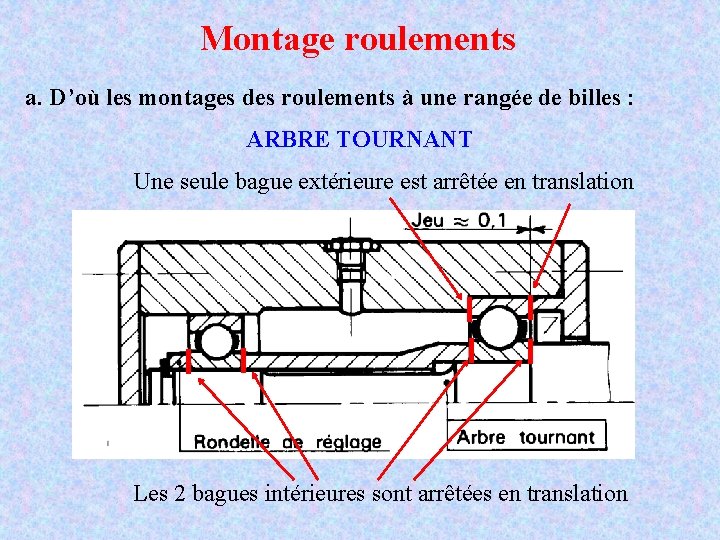

Montage roulements a. D’où les montages des roulements à une rangée de billes : ARBRE TOURNANT Une seule bague extérieure est arrêtée en translation Les 2 bagues intérieures sont arrêtées en translation

Montage roulements a. D’où les montages des roulements à une rangée de billes : LOGEMENT ou MOYEU TOURNANT Les 2 bagues extérieures sont arrêtées en translation Une seule bague intérieure est arrêtée en translation

Montage roulements b. D’où les montages des roulements à rouleaux coniques : ARBRE TOURNANT Chaque roulement à une bague intérieure et une bague extérieure arrêtée en translation La transmission des efforts fait que l’on appelle ce montage en X

Montage roulements b. D’où les montages des roulements à rouleaux coniques : MOYEU ou LOGEMENT TOURNANT Chaque roulement à une bague intérieure et une bague extérieure arrêtée en translation La transmission des efforts fait que l’on appelle ce montage en O

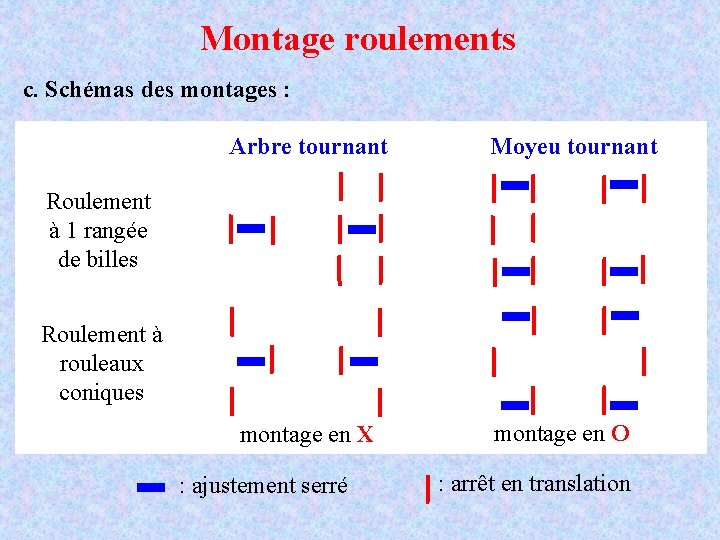

Montage roulements c. Schémas des montages : Arbre tournant Moyeu tournant Roulement à 1 rangée de billes Roulement à rouleaux coniques montage en X : ajustement serré montage en O : arrêt en translation

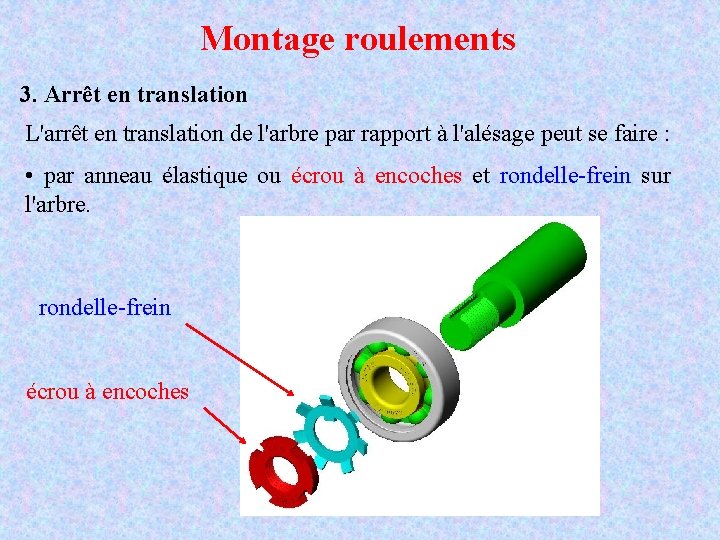

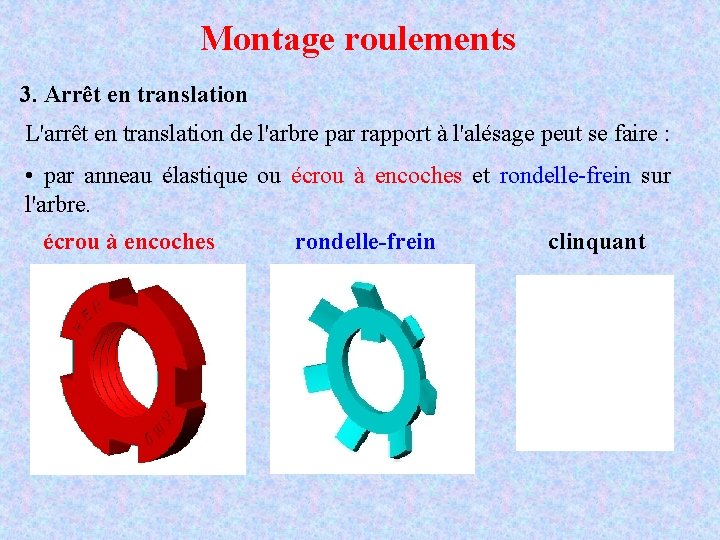

Montage roulements 3. Arrêt en translation L'arrêt en translation de l'arbre par rapport à l'alésage peut se faire : • par anneau élastique ou écrou à encoches et rondelle-frein sur l'arbre. écrou à encoches rondelle-frein clinquant

Montage roulements 3. Arrêt en translation L'arrêt en translation de l'arbre par rapport à l'alésage peut se faire : • par anneau élastique ou écrou à encoches et rondelle-frein sur l'arbre. rondelle-frein écrou à encoches

Montage roulements 3. Arrêt en translation (suite) • par anneau élastique ou chapeau vissé et clinquant sur le moyeu. clinquant chapeau vissé anneau élastique

Montage roulements 3. Arrêt en translation (suite) • afin de permettre la dilatation prévoir un jeu de 0, 1 mm réglable. écrou à encoches et rondelle-frein
